هود لامینار آزمایشگاهی؛ اصول کار، انواع، کاربردها، ایمنی و راهنمای خرید
چکیده / معرفی اجمالی
در این مقاله، منظور از هود لامینار آزمایشگاهی، تجهیزی است که در منابع فنی با نامهای Laminar Flow Clean Bench، Clean Bench یا «کلینبنچ» شناخته میشود. این اصطلاح در اینجا به کابینت ایمنی زیستی یا هود شیمیایی اشاره ندارد. هود لامینار برای ایجاد یک ناحیه کاری تمیز و کاهش ورود آلودگیهای هوابرد به نمونه، محصول یا فرایند غیرخطرناک طراحی میشود.
در این دستگاه، هوای محیط معمولاً پس از عبور از پیشفیلتر و فیلتر هوای ذرات با بازده بالا HEPA، بهصورت یکجهته و با آشفتگی کم در ناحیه کار حرکت میکند. هدف اصلی این جریان، حفاظت از محصول یا نمونه در برابر ذرات و آلودگیهای هوابرد است؛ نه حفاظت از کاربر یا محیط آزمایشگاه. هود لامینار ابزار استریلسازی، غیرفعالسازی عوامل زیستی یا بیخطرسازی مواد نیست. کلینبنچها اساساً برای مواد خطرناک طراحی نشدهاند و نباید برای کاری استفاده شوند که انجام آن روی میز باز آزمایشگاه نیز ایمن نیست. منبع علمی: NCBI
در ادامه، اصول جریان هوا و فیلتراسیون، اجزای اصلی، انواع افقی و عمودی، مشخصات فنی، کاربردهای مجاز، محدودیتهای ایمنی، کنترل عملکرد، نگهداری، عیبیابی و معیارهای خرید بررسی میشوند. تفاوت هود لامینار با کابینت ایمنی زیستی و هود شیمیایی نیز بهطور مستقل توضیح داده خواهد شد تا از انتخاب یا استفاده نادرست این تجهیزات جلوگیری شود.
فهرست مطالب
- هود لامینار آزمایشگاهی چیست و چه کاربردی دارد؟
- اصول علمی عملکرد هود لامینار آزمایشگاهی
- اجزای اصلی هود لامینار آزمایشگاهی
- انواع هود لامینار آزمایشگاهی
- مشخصات فنی مهم در انتخاب هود لامینار آزمایشگاهی
- کاربردهای هود لامینار آزمایشگاهی در حوزههای مختلف
- مزایا و محدودیتهای هود لامینار آزمایشگاهی
- کنترل عملکرد و اعتبارسنجی هود لامینار آزمایشگاهی
- نگهداری و بهرهبرداری صحیح از هود لامینار آزمایشگاهی
- خطاهای رایج و عیبیابی هود لامینار آزمایشگاهی
- راهنمای خرید هود لامینار آزمایشگاهی
- مقایسه هود لامینار آزمایشگاهی با تجهیزات مشابه
- پرسشهای متداول درباره هود لامینار آزمایشگاهی
- جمعبندی نهایی، پیشنهاد مطالعه بعدی و منابع
۱. هود لامینار آزمایشگاهی چیست و چه کاربردی دارد؟
هود لامینار آزمایشگاهی، که در این مقاله با مفهوم دقیقتر کلینبنچ جریان لامینار یا Laminar Flow Clean Bench به کار میرود، محفظهای دارای جریان کنترلشده هوای فیلترشده است. این تجهیز برای کاهش ورود ذرات معلق و آلودگیهای هوابرد به نمونه، محصول یا فرایند غیرخطرناک استفاده میشود.
در ادامه مقاله، برای حفظ خوانایی از اصطلاح کوتاهتر «هود لامینار» استفاده میکنیم؛ اما منظور همواره کلینبنچ است، نه کابینت ایمنی زیستی یا هود شیمیایی.
هوای اتاق در بیشتر مدلها ابتدا از یک پیشفیلتر (Pre-filter) عبور میکند تا ذرات درشتتر از جریان جدا شوند. سپس بلوئر یا فن، هوا را از فیلتر HEPA عبور میدهد و آن را بهصورت یک جریان عمدتاً یکجهته و کمتلاطم در فضای کار هدایت میکند. در کاربردهای آزمایشگاهی، اصطلاح «جریان لامینار» معمولاً به چنین جریان یکجهتهای اشاره دارد که اختلاط و آشفتگی آن در ناحیه کار تا حد امکان محدود شده است.
این جریان هوا به کاهش رسوب ذرات محیطی روی نمونه یا سطح کار کمک میکند؛ اما خود دستگاه ماده را استریل نمیکند، عوامل زیستی را از بین نمیبرد و مواد خطرناک را بیخطر نمیسازد. نتیجه کار علاوه بر عملکرد دستگاه، به وضعیت فیلترها، سرعت و یکنواختی جریان هوا، محل نصب، چیدمان وسایل، حرکات اپراتور، تمیزی سطوح و رعایت روش اجرایی استاندارد وابسته است.
تفکیک سهگانه حفاظت
برای درک کاربرد صحیح هود لامینار، باید سه نوع حفاظت از یکدیگر جدا شوند:
- حفاظت از محصول یا نمونه: هدف اصلی هود لامینار است.
- حفاظت از کاربر: معمولاً فراهم نمیشود.
- حفاظت از محیط آزمایشگاه: معمولاً فراهم نمیشود.
این تفکیک یکی از مهمترین تفاوتهای هود لامینار با کابینت ایمنی زیستی است. یک کلینبنچ ممکن است هوای تمیز را روی محصول هدایت کند، اما الزاماً جریان ورودی محافظ، فشار منفی یا سامانه مهار آلودگی موردنیاز برای حفاظت پرسنل و محیط را ندارد. منابع ایمنی آزمایشگاهی نیز تصریح میکنند که شباهت ظاهری کلینبنچ به هود شیمیایی یا کابینت ایمنی زیستی، به معنای یکسانبودن عملکرد حفاظتی آنها نیست. منبع علمی: NCBI
کاربردهای متداول هود لامینار
در صورت تأیید ارزیابی ریسک و دستورالعمل داخلی آزمایشگاه، هود لامینار میتواند برای فعالیتهای زیر استفاده شود:
- آمادهسازی و جابهجایی مواد یا نمونههای غیرخطرناکِ حساس به آلودگی هوابرد؛
- بازکردن، چیدمان یا انتقال ظروف و ابزار تمیز در شرایط کنترلشده؛
- انجام برخی مراحل آسپتیک روی مواد غیرخطرناک، مشروط به انطباق با الزامات فرایند، سطح کنترل محیطی موردنیاز و روش اجرایی استاندارد؛
- آمادهسازی برخی محلولها یا مواد غیرخطرناک، در صورتی که دستورالعمل فنی و الزامات کیفی فرایند استفاده از کلینبنچ را مجاز بدانند؛
- انجام عملیات تمیز و مونتاژ قطعات حساس در فعالیتهای آزمایشگاهی، دارویی، اپتیکی، الکترونیکی یا کنترل کیفیت.
صرف وجود فیلتر HEPA یا هوای ظاهراً تمیز به این معنا نیست که هر فرایند آسپتیک را میتوان در هود لامینار انجام داد. مناسببودن دستگاه باید با توجه به ماهیت ماده، حساسیت محصول، سطح تمیزی موردنیاز، استانداردهای مرتبط، روش اجرایی استاندارد (SOP) داخلی و الزامات اعتباربخشی تعیین شود.
نکته ایمنی مهم
هود لامینار معمولاً برای موارد زیر مناسب نیست:
- نمونههای بالینی اولیه یا نمونههایی با وضعیت عفونی نامشخص؛
- کشتهای میکروبی ناشناخته یا عوامل زیستی بیماریزا؛
- فرایندهای مولد قطرات یا آئروسل زیستی خطرناک؛
- سموم زیستی و مواد دارای خطر استنشاقی؛
- حلالها، گازها و مواد شیمیایی فرار یا سمی؛
- پودرهای خطرناک یا ذراتی که نباید وارد هوای تنفسی کاربر شوند؛
- هر مادهای که کار با آن روی میز باز آزمایشگاه نیز ایمن محسوب نمیشود.
کلینبنچ برای مواد خطرناک طراحی نشده است و کاربرد آن باید به موادی محدود شود که شرایط تمیز میخواهند، اما از نظر مواجهه شغلی میتوان آنها را با اطمینان روی میز معمولی آزمایشگاه نیز به کار برد. منبع علمی: NCBI
در هود لامینار افقی، هوا معمولاً از پشت محفظه به سمت دهانه جلو و ناحیه تنفسی اپراتور حرکت میکند. به همین دلیل، استفاده از این مدل برای مواد مولد آئروسل، پودر یا بخار خطرناک میتواند مواجهه مستقیم کاربر را افزایش دهد. منابع ایمنی بهطور مشخص استفاده از کلینبنچ افقی را برای کار با مواد سمی، عفونی یا حساسیتزا نامناسب میدانند. منبع علمی: NCBI
در بسیاری از کلینبنچهای عمودی نیز هوا پس از عبور از ناحیه کار به محیط اتاق بازمیگردد. این دستگاهها معمولاً فاقد جریان ورودی مهارکننده و سامانه حفاظتی معادل کابینت ایمنی زیستی هستند؛ بنابراین جهت عمودی جریان هوا نباید بهتنهایی بهعنوان نشانه حفاظت از اپراتور تفسیر شود.
برای کار با عوامل زیستی عفونی، نمونههای ناشناخته یا فرایندهای مولد آئروسل، باید بر اساس ارزیابی ریسک از کابینت ایمنی زیستی (Biological Safety Cabinet) مناسب استفاده شود. کابینت ایمنی زیستی کلاس II، در صورت انتخاب، نصب، اعتبارسنجی و استفاده صحیح، برای حفاظت همزمان از پرسنل، محصول و محیط طراحی شده است. در راهنمای BMBL نیز اصل محوری، ارزیابی ریسک مبتنی بر پروتکل و انتخاب سطح مهار متناسب با خطر است؛ این سند راهنمای اختصاصی کلینبنچ نیست. راهنمای رسمی CDC/NIH
برای کار با بخارات، گازها و مواد شیمیایی فرار یا سمی نیز معمولاً باید از هود شیمیایی (Chemical Fume Hood) و سامانه خروج هوای مناسب استفاده شود. هود شیمیایی برخلاف کلینبنچ، با کشیدن هوا از دهانه محفظه و انتقال آلایندهها به مسیر خروج، برای کاهش مواجهه کاربر با بخارات و آلایندههای شیمیایی طراحی میشود. منبع علمی: NCBI
در نتیجه، هود لامینار زمانی انتخاب مناسبی است که هدف اصلی، حفاظت از یک محصول، نمونه یا فرایند غیرخطرناک در برابر آلودگی هوابرد باشد. هرگاه حفاظت از کاربر، محیط، مهار عوامل زیستی یا کنترل بخارات شیمیایی مطرح باشد، باید تجهیز حفاظتی متناسب با خطر انتخاب شود.
برای درک اینکه حفاظت از نمونه چگونه ایجاد میشود، در بخش بعد باید اصول جریان هوای یکجهته، فیلتراسیون HEPA و عوامل برهمزننده جریان داخل محفظه بررسی شوند.

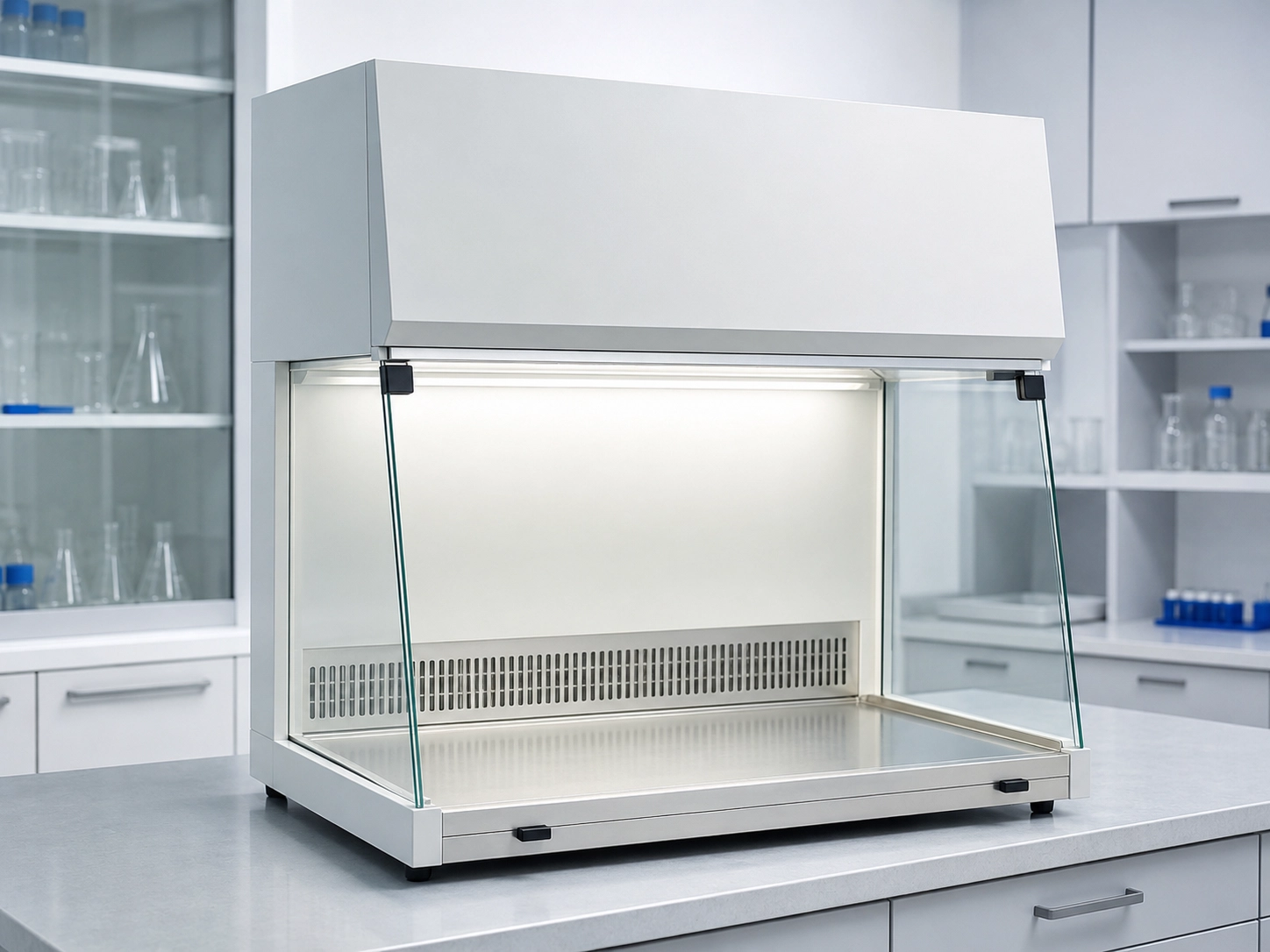

شکل ۱. نمای کلی هود لامینار آزمایشگاهی با محفظه کار تمیز و جریان هوای فیلترشده برای حفاظت از نمونه.
۲. اصول علمی عملکرد هود لامینار آزمایشگاهی
عملکرد هود لامینار آزمایشگاهی بر سه فرایند اصلی استوار است: دریافت هوای محیط، فیلتراسیون ذرات معلق و هدایت هوای فیلترشده بهصورت عمدتاً یکجهته و کمتلاطم در ناحیه کار. هدف این فرایند، کاهش ورود و رسوب ذرات هوابرد روی نمونه، محصول یا فرایند غیرخطرناک است.
کلینبنچ برای ایجاد یک ناحیه کاری تمیز و حفاظت از محصول طراحی میشود، نه برای مهار مواد زیستی یا شیمیایی خطرناک. بنابراین وجود جریان هوای فیلترشده نباید با حفاظت پرسنل، فشار منفی یا عملکرد کابینت ایمنی زیستی اشتباه گرفته شود. سازندگان کلینبنچ نیز کاربرد اصلی این تجهیزات را حفاظت از نمونه و فرایندهای غیرخطرناک، در شرایطی که حفاظت اپراتور موردنیاز نیست، معرفی میکنند. منبع رسمی: Esco
۲.۱ مسیر جریان هوا در هود لامینار
جزئیات مسیر هوا به طراحی هر دستگاه وابسته است، اما فرایند عمومی معمولاً شامل مراحل زیر میشود:
- هوای اتاق از دریچه ورودی دستگاه وارد میشود.
- هوا از پیشفیلتر (Pre-filter) عبور میکند تا ذرات درشتتر و بخشی از گردوغبار جدا شوند.
- فن یا بلوئر (Blower) با ایجاد دبی و افت فشار طراحیشده، هوا را به سمت فیلتر اصلی هدایت میکند.
- هوا از فیلتر HEPA یا در برخی مدلها از فیلتر ULPA عبور میکند.
- هوای فیلترشده بهصورت افقی یا عمودی وارد ناحیه کار میشود.
- هوا پس از عبور از ناحیه کار، از دهانه جلو، منافذ پایین یا مسیر خروج تعیینشده در طراحی دستگاه خارج میشود.
در بعضی مدلها، سرعت یا وضعیت جریان هوا بهوسیله حسگر پایش میشود و کاهش یا افزایش جریان نسبت به محدوده تنظیمشده میتواند هشدار دیداری یا شنیداری ایجاد کند. مسیر دقیق ورود و خروج هوا، محل حسگر، نحوه جبران گرفتگی فیلتر و حدود هشدار باید از دفترچه فنی همان مدل بررسی شود.
تفاوت فیلتر HEPA و ULPA
فیلتر ULPA نام دیگری برای HEPA نیست. این فیلتر در ردهای با بازده بالاتر و طبقهبندی آزمون متفاوت قرار میگیرد و همراه با فیلترهای HEPA در مجموعه استانداردهای ISO 29463 طبقهبندی و آزمون میشود.
با توجه به رواج بیشتر HEPA در کلینبنچهای آزمایشگاهی، تمرکز اصلی این مقاله بر فیلتر HEPA است. مشخصات واقعی هر فیلتر باید از کلاس ثبتشده، گزارش آزمون و گواهی سازنده کنترل شود.
۲.۲ نقش پیشفیلتر و فیلتر HEPA
پیشفیلتر نخستین مرحله فیلتراسیون است. این فیلتر با نگهداشتن ذرات درشتتر، بار ورودی به فیلتر اصلی را کاهش میدهد و میتواند به افزایش عمر مفید فیلتر HEPA کمک کند.
با تجمع گردوغبار روی پیشفیلتر یا فیلتر اصلی، مقاومت مسیر هوا افزایش مییابد. بلوئر باید برای عبور هوا از این مقاومت، فشار کافی ایجاد کند. در نتیجه، گرفتگی فیلتر میتواند باعث کاهش دبی، تغییر سرعت جریان، افزایش فشار کاری بلوئر یا فعالشدن هشدار دستگاه شود. زمان تمیزکاری یا تعویض پیشفیلتر باید بر اساس دستورالعمل سازنده، شرایط محیط و نتایج کنترل عملکرد تعیین شود.
فیلتر هوای ذرات معلق با بازده بالا (High-Efficiency Particulate Air Filter یا HEPA) یک فیلتر مکانیکی با محیط فیلتراسیون چینخورده است. در تعریف عمومی EPA، فیلتر HEPA دستکم ۹۹٫۹۷ درصد ذرات با قطر ۰٫۳ میکرومتر را جذب میکند. منبع رسمی: EPA
اهمیت قطر ۰٫۳ میکرومتر فقط به کوچکبودن ذره مربوط نیست. این اندازه تقریباً به ناحیه نزدیک به اندازه ذره با بیشترین قابلیت نفوذ (Most Penetrating Particle Size یا MPPS) اشاره دارد؛ یعنی محدودهای که برای بسیاری از فیلترهای الیافی از دشوارترین اندازههای جمعآوری است.
ذرات بزرگتر معمولاً با سازوکارهایی مانند برخورد اینرسی و گیراندازی و ذرات کوچکتر با حرکت براونی و پخششدن، با بازده بالاتری جذب میشوند. بنابراین عدد ۰٫۳ میکرومتر نباید به این معنا تفسیر شود که فیلتر HEPA نمیتواند ذرات کوچکتر را جمعآوری کند.
وجود فیلتر HEPA بهتنهایی تضمین نمیکند که ناحیه کار به سطح تمیزی مورد انتظار برسد. موارد زیر نیز باید صحیح باشند:
- مدیای فیلتر سالم باشد؛
- بین فیلتر، قاب و محفظه نشتی وجود نداشته باشد؛
- مسیرهای کنارگذر هوا بهدرستی آببندی شده باشند؛
- بلوئر دبی و فشار کافی تولید کند؛
- سرعت جریان در محدوده قابل قبول باشد؛
- هوای فیلترشده بهصورت مناسب در سراسر ناحیه کار توزیع شود؛
- چیدمان وسایل، الگوی جریان را مختل نکند.
بنابراین عدد بازده اسمی فیلتر فقط یکی از اجزای ارزیابی عملکرد است و نمیتواند جایگزین آزمون یکپارچگی فیلتر، کنترل جریان هوا و بررسی وضعیت ناحیه کار شود.
۲.۳ جریان لامینار یا جریان یکجهته چیست؟
در نام رایج دستگاه، از اصطلاح «جریان لامینار» استفاده میشود. بااینحال، اصطلاح دقیقتر در بسیاری از استانداردهای نواحی تمیز، جریان هوای یکجهته (Unidirectional Airflow) است.
در این الگو، هوای فیلترشده با سرعت نسبتاً پایدار و در مسیرهای تقریباً موازی از ناحیه کار عبور میکند. هدف آن است که ذرات ایجادشده در ناحیه کار در مسیر مشخصی جابهجا شوند و اختلاط آنها با هوای اطراف نمونه کاهش یابد.
در کاربرد عمومی بازار، واژه «لامینار» گاهی با تسامح استفاده میشود و الزاماً به معنای جریان کاملاً لایهای در تعریف سختگیرانه دینامیک سیالات نیست. در این مقاله، منظور از جریان لامینار، جریان عمدتاً یکجهته و کمتلاطم در ناحیه کار است.
استاندارد ISO 14644-3 برای آزمون نواحی تمیز و مناطق کنترلشده، میان جریان یکجهته و جریان غیریکجهته تفاوت قائل میشود و روشهای آزمون عملکرد را برای این دو حالت تفکیک میکند. منبع رسمی: ISO 14644-3
این استاندارد میتواند چارچوب مفیدی برای درک آزمونهای جریان و نواحی تمیز باشد، اما استاندارد اختصاصی و یگانه همه مدلهای کلینبنچ نیست. الزامات هر دستگاه باید با استاندارد اعلامشده سازنده، مشخصات مدل و نیاز واقعی فرایند تطبیق داده شود.
جریان واقعی داخل هود هرگز کاملاً از موانع و آشفتگیها جدا نیست. دست اپراتور، ظروف، بستهبندیها، تجهیزات، منابع حرارتی و جریان هوای اتاق میتوانند خطوط جریان را منحرف کنند و در پشت موانع، نواحی گردابهای یا کمجریان بسازند.

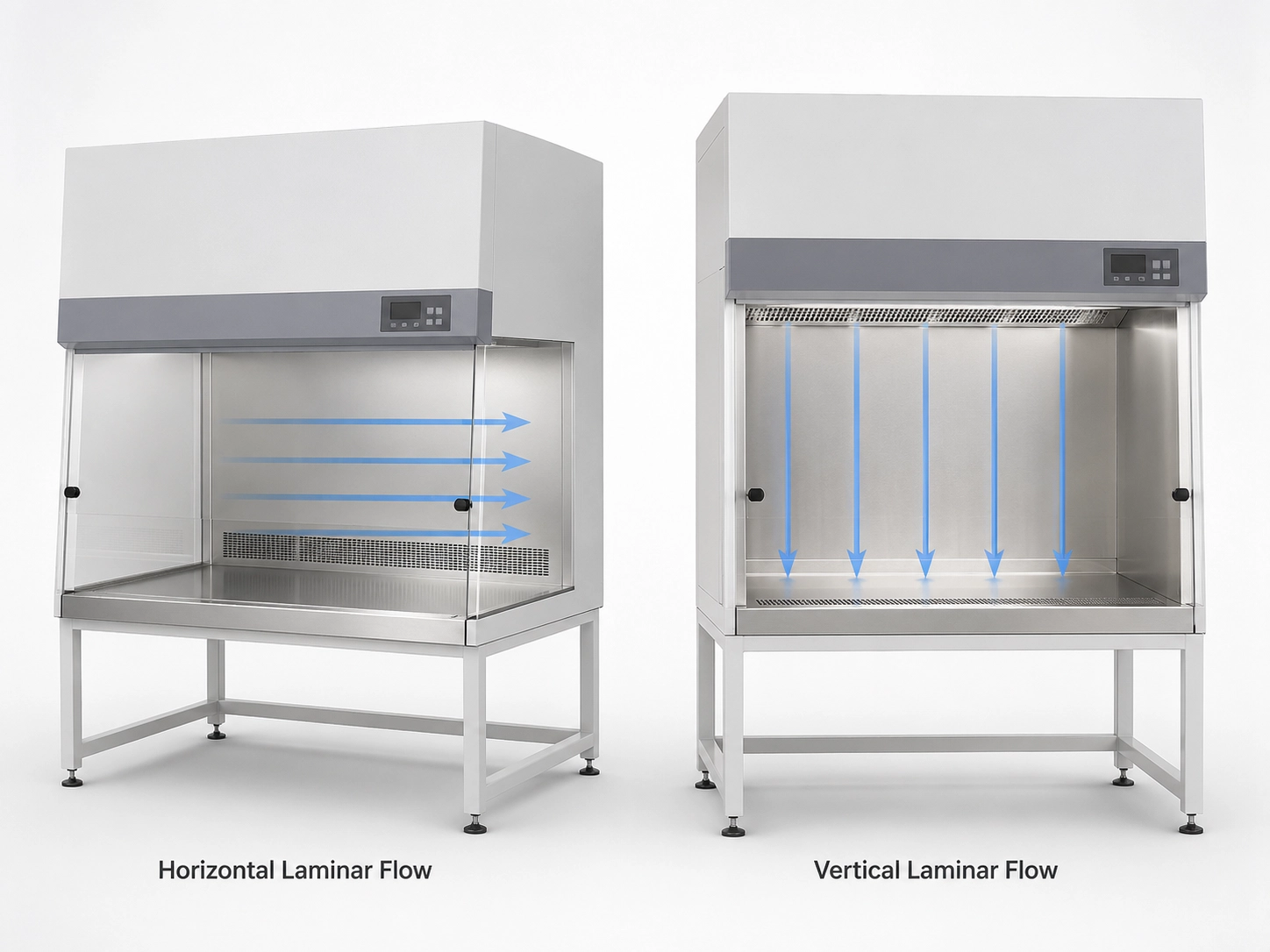

۲.۴ جریان افقی
در هود لامینار افقی، فیلتر اصلی معمولاً در دیواره پشتی محفظه قرار دارد و هوای فیلترشده از پشت دستگاه به سمت دهانه جلو حرکت میکند. این هوا در امتداد سطح کار عبور کرده و از بخش باز جلویی محفظه خارج میشود. منبع رسمی: Esco
یکی از ویژگیهای این طراحی آن است که هوای خروجی از فیلتر، مستقیماً در امتداد ناحیه کار حرکت میکند. بااینحال، هر دست، ظرف، بستهبندی یا ابزار قرارگرفته میان فیلتر و نمونه میتواند مسیر مستقیم هوای فیلترشده را مسدود کند و در پشت خود یک ناحیه کمجریان یا آشفته بسازد.
بنابراین در مدل افقی:
- نمونه حساس نباید در «سایه جریان» یک وسیله بزرگ قرار گیرد؛
- دست اپراتور نباید بهطور مداوم میان فیلتر و نمونه قرار گیرد؛
- وسایل بلند یا حجیم باید با توجه به مسیر جریان چیده شوند؛
- اقلام تمیز و آلوده باید از یکدیگر تفکیک و در مسیر منطقی جریان قرار داده شوند.
از آنجا که هوا پس از عبور از ناحیه کار به سمت دهانه جلو و کاربر حرکت میکند، هود افقی نباید برای مواد مولد آئروسل، پودر، بخار یا ذرات خطرناک استفاده شود.
۲.۵ جریان عمودی
در هود لامینار عمودی، فیلتر اصلی معمولاً در بخش بالای محفظه قرار دارد و هوای فیلترشده از بالا به پایین وارد ناحیه کار میشود. این طراحی ممکن است برای بعضی وسایل بلند، ظروف حجیم یا چیدمانهایی که به ارتفاع بیشتری نیاز دارند مناسبتر باشد.
پس از عبور هوا از ناحیه کار، مسیر خروج به طراحی دستگاه وابسته است. در بعضی مدلها هوا از دهانه جلو خارج میشود و در بعضی دیگر بخشی از هوا از منافذ یا مسیرهای پایین عبور میکند. مشخصات هر مدل باید از نقشه جریان سازنده بررسی شود.
عمودیبودن جریان به معنی حفاظت کاربر نیست
در برخی طراحیهای عمودی ممکن است هوای خروجی کمتر از مدل افقی بهصورت مستقیم به صورت اپراتور دمیده شود؛ اما این ویژگی معادل حفاظت تأییدشده پرسنل نیست.
کلینبنچ عمودی الزاماً دارای جریان ورودی محافظ، فشار منفی، محفظه مهار یا فیلتراسیون خروجی معادل کابینت ایمنی زیستی نیست. بنابراین نمیتوان صرفاً از روی جهت عمودی جریان، دستگاه را برای نمونههای زیستی خطرناک یا مواد مولد آئروسل ایمن دانست.
برخی مدلهای عمودی نیز صریحاً برای حفاظت محصول و فرایندهایی معرفی میشوند که حفاظت اپراتور در آنها موردنیاز نیست. منبع رسمی: Esco
۲.۶ عوامل برهمزننده جریان هوا
هر مانع یا حرکت ناگهانی میتواند جریان یکجهته را منحرف کند و باعث ایجاد آشفتگی، گردابه یا ناحیه هوای راکد شود. مهمترین عوامل عبارتاند از:
- قرار دادن تعداد زیاد وسایل در ناحیه کار؛
- مسدودکردن سطح فیلتر، دریچه ورود یا مسیر خروج هوا؛
- قرار دادن اجسام بزرگ میان فیلتر و نمونه حساس؛
- کارکردن بسیار نزدیک به لبه جلویی سطح کار؛
- حرکت سریع دستها، بازوها یا بدن در داخل یا مقابل دهانه دستگاه؛
- عبور مکرر دستها از بالای ظروف یا ناحیه تمیز؛
- بازکردن و بستن سریع درپوش ظروف یا بستهبندیها؛
- چیدمان نامنظم اقلام تمیز، مصرفشده و آلوده بدون توجه به جهت جریان؛
- ورود سر یا شانه اپراتور به داخل محفظه؛
- استفاده از شعله یا وسایل تولیدکننده حرارت زیاد؛
- نصب دستگاه کنار در، پنجره، دریچه تهویه یا مسیر پرتردد؛
- ادامه کار پس از فعالشدن هشدار جریان هوا، بدون بررسی علت.
شعله باز علاوه بر ایجاد جریان همرفتی و آشفتگی، میتواند با الزامات ایمنی، کنترل آلودگی و پیشگیری از آتشسوزی تعارض داشته باشد. چیدمان مناسب نیز باید یک مسیر کاری منطقی ایجاد کند؛ بهگونهای که اقلام تمیز، محل انجام فرایند و اقلام مصرفشده از یکدیگر تفکیک شوند.
دست اپراتور یا مواد مصرفشده نباید مرتباً از روی نمونه یا ناحیه تمیز عبور کنند. همچنین فقط وسایل ضروری باید وارد ناحیه کار شوند و حرکات دست و بدن تا حد امکان آرام و کنترلشده باشند. راهنمای کار صحیح: Esco
۲.۷ چرا سرعت مناسب بهتنهایی کافی نیست؟
سرعت جریان هوا یکی از شاخصهای مهم عملکرد است، اما بهتنهایی کیفیت حفاظت از محصول را تعیین نمیکند. ممکن است میانگین سرعت در محدوده قابل قبول باشد، ولی در بخشی از ناحیه کار سرعت بسیار کم یا زیاد باشد یا به دلیل مانع، نشتی و توزیع نامناسب، الگوی جریان مطلوب شکل نگیرد.
عملکرد مناسب به مجموعهای از عوامل وابسته است:
- سرعت جریان در محدوده تعیینشده؛
- توزیع یکنواخت سرعت در سطح فیلتر یا ناحیه کار؛
- الگوی جریان قابل قبول و نبود گردابههای نامطلوب؛
- سلامت و یکپارچگی فیلتر؛
- آببندی صحیح قاب و مسیر هوا؛
- عملکرد پایدار بلوئر؛
- بازبودن دریچهها و مسیرهای ورود و خروج؛
- چیدمان مناسب وسایل؛
- روش کار صحیح اپراتور.
استاندارد ISO 14644-3 نیز آزمونهای متعددی را برای ارزیابی نواحی تمیز معرفی میکند و عملکرد را صرفاً به یک عدد سرعت محدود نمیسازد. ارزیابی جریان، یکپارچگی فیلتر و سایر ویژگیهای ناحیه کنترلشده باید متناسب با کاربرد و سطح تمیزی موردنیاز انجام شود.
کنترل عملکرد هود لامینار، بر اساس نیاز فرایند، سطح تمیزی موردنیاز و برنامه کنترل کیفیت آزمایشگاه، میتواند شامل موارد زیر باشد:
- سنجش سرعت جریان هوا؛
- بررسی توزیع و یکنواختی سرعت؛
- مشاهده الگوی جریان با روش مناسب؛
- آزمون نشتی یا یکپارچگی فیلتر؛
- کنترل هشدارها و حسگرها؛
- شمارش ذرات، در صورت اقتضای فرایند و سطح تمیزی موردنیاز.
جزئیات روش اجرا، حدود پذیرش و دوره انجام این آزمونها در بخش ۸ مقاله، یعنی «کنترل عملکرد و اعتبارسنجی هود لامینار آزمایشگاهی»، بررسی خواهد شد.
جمعبندی اصول عملکرد
هود لامینار با عبور دادن هوا از فیلتر مناسب و هدایت هوای فیلترشده بهصورت عمدتاً یکجهته و کمتلاطم، احتمال تماس نمونه یا محصول غیرخطرناک با ذرات هوابرد محیط را کاهش میدهد.
کیفیت این حفاظت فقط به بازده اسمی فیلتر یا عدد سرعت جریان وابسته نیست. سلامت فیلتر، آببندی مسیر هوا، عملکرد بلوئر، توزیع سرعت، الگوی جریان، چیدمان وسایل و رفتار اپراتور همگی بر نتیجه اثر میگذارند.
این سامانه برای حفاظت از محصول طراحی شده است و نباید عملکرد آن با مهار زیستی، حفاظت پرسنل یا تهویه آلایندههای شیمیایی اشتباه گرفته شود.
برای شناخت بهتر اینکه این عملکرد چگونه در عمل ایجاد و کنترل میشود، در بخش بعد اجزای اصلی هود لامینار و نقش هرکدام بررسی خواهند شد.

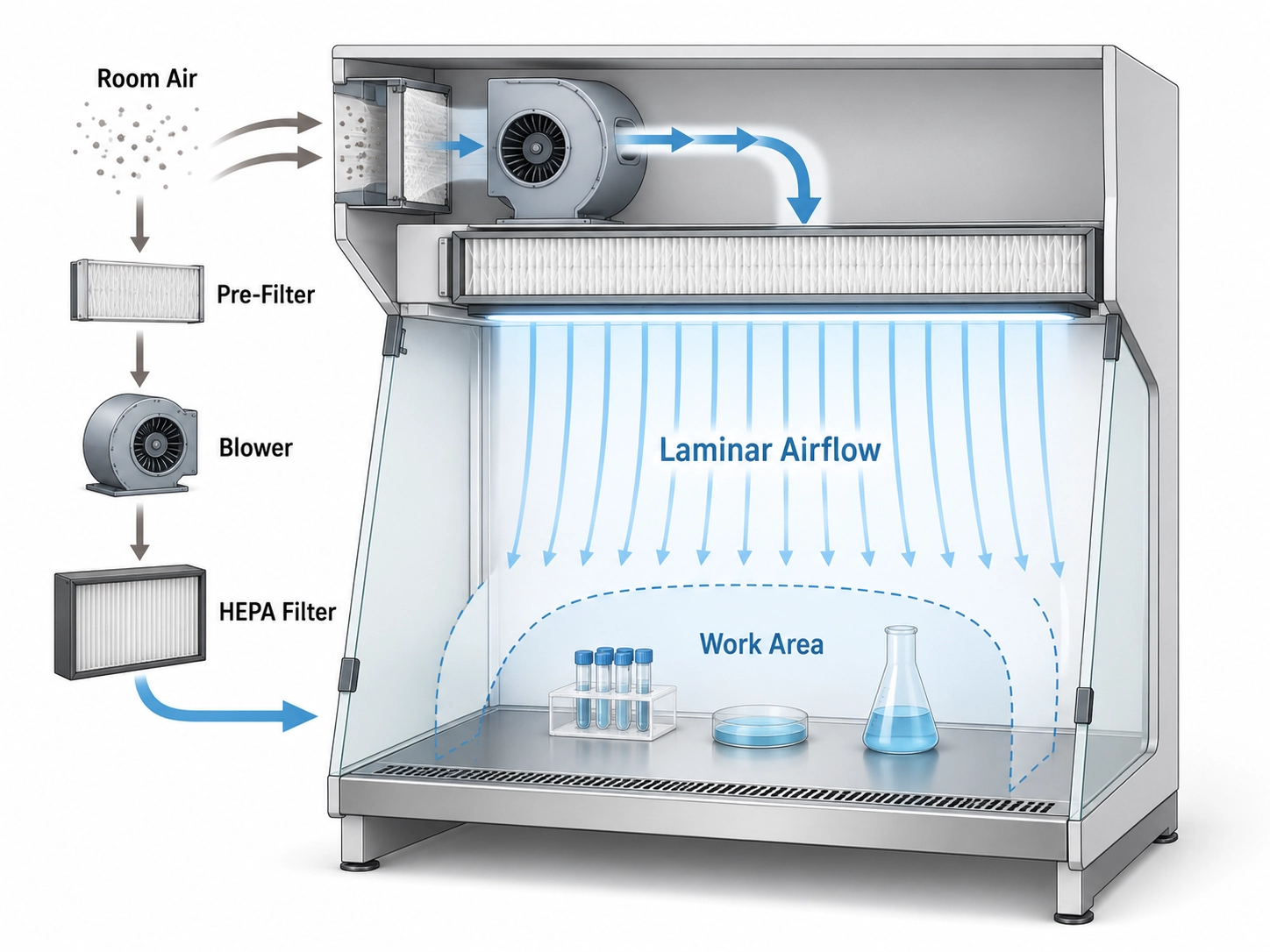

شکل ۲. مسیر ورود هوا، عبور از پیشفیلتر و فیلتر HEPA و ایجاد جریان هوای یکجهته در ناحیه کار هود لامینار آزمایشگاهی.

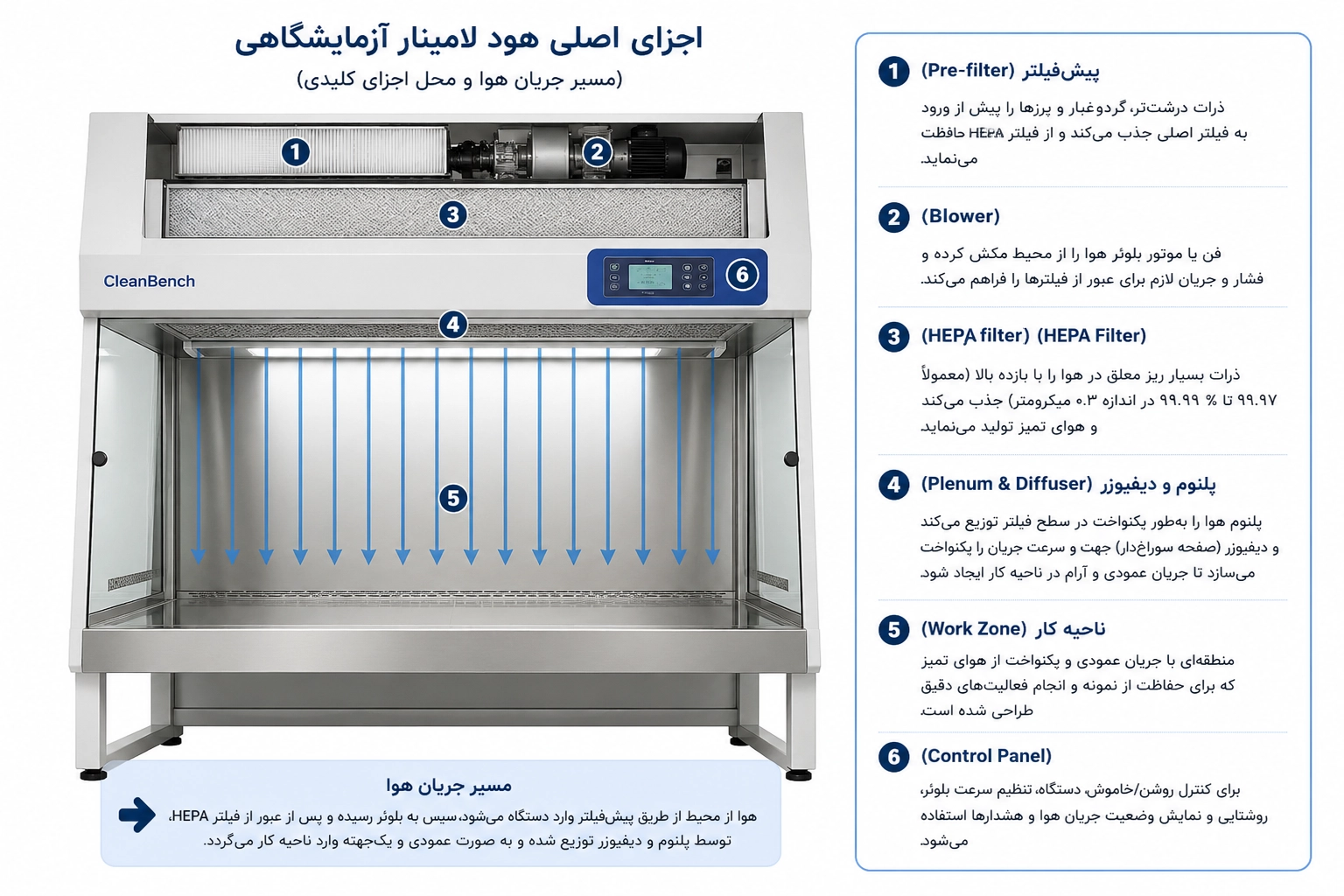

۳. اجزای اصلی هود لامینار آزمایشگاهی
هود لامینار از مجموعهای از اجزای فیلتراسیون، مکانیکی، الکتریکی و کنترلی تشکیل شده است که باید بهصورت هماهنگ کار کنند تا هوای فیلترشده با سرعت و الگوی مناسب وارد ناحیه کار شود. وجود یک فیلتر با بازده بالا بهتنهایی برای تضمین عملکرد دستگاه کافی نیست؛ وضعیت بلوئر، آببندی مسیر هوا، توزیع فشار، صفحه پخشکننده، حسگرها و طراحی ناحیه کار نیز بر کیفیت واقعی جریان اثر میگذارند.
در این بخش، از دو اصطلاح هود لامینار و کلینبنچ برای اشاره به همان تجهیز حفاظتکننده محصول استفاده میشود. محل و شکل اجزا ممکن است میان مدلهای افقی و عمودی و همچنین میان سازندگان مختلف متفاوت باشد؛ بنابراین نقشه فنی و دفترچه همان مدل، مرجع نهایی شناسایی قطعات است. منبع رسمی: Esco
جدول اجزای اصلی هود لامینار
| جزء دستگاه | نام انگلیسی | وظیفه اصلی | نکته کاربردی یا نگهداری |
|---|---|---|---|
| پیشفیلتر | Pre-filter | جذب ذرات درشتتر و کاهش بار فیلتر اصلی | گرفتگی آن میتواند مقاومت مسیر هوا را افزایش دهد؛ روش تمیزکاری یا تعویض باید مطابق دفترچه سازنده باشد. |
| فن یا بلوئر | Blower / Motor-Blower | ایجاد فشار و جریان لازم برای عبور هوا از فیلترها | صدای غیرعادی، لرزش، افت جریان یا نوسان سرعت نیازمند بررسی است. |
| فیلتر اصلی | HEPA / ULPA Filter | حذف بخش عمده ذرات معلق از هوای ورودی | نباید شسته، جارو یا با هوای فشرده تمیز شود؛ سلامت آن با آزمون تخصصی کنترل میشود. |
| پلنوم هوا | Air Plenum | ایجاد محفظه آرامش و توزیع فشار پیش از عبور هوا از فیلتر یا دیفیوزر | نشتی، تغییر شکل یا آببندی نامناسب آن میتواند توزیع فشار را مختل کند. |
| صفحه پخشکننده هوا | Diffuser / Perforated Screen | اصلاح نهایی جهت، سرعت و توزیع جریان هوا | سطح شبکهای یا سوراخدار آن نباید پوشانده یا مسدود شود. |
| ناحیه و سطح کار | Work Zone / Work Surface | محل انجام عملیات تمیز و قرارگیری نمونه و ابزار | باید صاف، قابل تمیزکاری و عاری از وسایل غیرضروری باشد. |
| دیوارهها و دهانه جلو | Side Panels / Front Opening | محدودکردن ناحیه کار و کمک به حفظ هندسه جریان | شکستگی شیشه، درز باز یا تغییر وضعیت ساش میتواند جریان را تغییر دهد. |
| پنل کنترل و نمایشگر | Control Panel / Display | کنترل بلوئر، روشنایی، تایمر و نمایش وضعیت دستگاه | روشنبودن دستگاه یا نبود هشدار بهتنهایی سلامت کامل سامانه را اثبات نمیکند. |
| حسگر و هشدار جریان | Airflow Sensor / Alarm | پایش وضعیت یا سرعت جریان در نقاط مشخص | حسگر معمولاً کل سطح فیلتر و همه نواحی کار را پایش نمیکند. |
| روشنایی ناحیه کار | Work-Zone Lighting | تأمین دید کافی برای انجام دقیق فعالیت | چراغ و پوشش آن نباید مانع جریان یا منبع آلودگی باشند. |
| چراغ فرابنفش اختیاری | Optional UV-C Lamp | کاهش محدود آلودگی سطحی در شرایط تعریفشده | جایگزین تمیزکاری، ضدعفونی و تکنیک آسپتیک نیست و در نواحی سایهدار اثر کافی ندارد. |
| پریز و درگاههای خدماتی | Utility Outlets / Service Ports | تأمین برق یا عبور کابل و شیلنگ تجهیزات جانبی | کابل و شیلنگ نباید مسیر هوا را مسدود یا درز جدید ایجاد کنند. |
| پایه و سازه نگهدارنده | Stand / Support Frame | نگهداری پایدار دستگاه در ارتفاع کاری مناسب | تراز، استحکام، قفل پایهها و پایداری دستگاه باید کنترل شود. |
۳.۱ پیشفیلتر
پیشفیلتر در مسیر ورود هوای اتاق قرار میگیرد و ذرات درشتتر، پرز و بخشی از گردوغبار را پیش از رسیدن هوا به فیلتر اصلی جدا میکند. وظیفه اصلی آن کاهش بار ذرهای واردشده به فیلتر HEPA یا ULPA و کندکردن روند افزایش افت فشار در سامانه است.
با تجمع آلودگی روی پیشفیلتر، مقاومت مسیر هوا افزایش مییابد. این وضعیت ممکن است بلوئر را وادار کند با توان بیشتری کار کند یا در صورت محدودبودن ظرفیت جبران، سرعت جریان هوا کاهش یابد.
نوع پیشفیلتر در همه دستگاهها یکسان نیست. بعضی مدلها دارای پیشفیلتر تعویضی و برخی دارای فیلتر قابل تمیزکاری مطابق روش مشخص سازنده هستند. شستوشو، تکاندن یا استفاده مجدد بدون تأیید دفترچه دستگاه میتواند باعث تغییر مقاومت فیلتر یا ورود آلودگی به سامانه شود.
۳.۲ فن یا بلوئر
بلوئر نیروی لازم برای مکش هوای محیط و عبور آن از مقاومت پیشفیلتر، فیلتر اصلی و مسیرهای داخلی دستگاه را فراهم میکند. عملکرد آن باید با افت فشار طراحیشده سامانه متناسب باشد تا سرعت و حجم هوای موردنیاز در ناحیه کار ایجاد شود.
در برخی مدلهای جدید، موتور دارای کنترل دور است و سامانه میتواند تا محدوده مشخصی، افزایش مقاومت فیلتر را با تغییر سرعت بلوئر جبران کند. این ویژگی به معنی جبران نامحدود گرفتگی فیلتر نیست و در نهایت افزایش افت فشار ممکن است باعث افت جریان یا فعالشدن هشدار شود.
نشانههای زیر باید بررسی شوند:
- افزایش غیرعادی صدا؛
- لرزش محسوس بدنه؛
- نوسان سرعت جریان؛
- دیر رسیدن دستگاه به شرایط پایدار؛
- فعالشدن مکرر هشدار جریان؛
- بوی سوختگی یا افزایش غیرعادی دمای موتور.
بازکردن مجموعه بلوئر، تغییر تنظیم دور یا دستکاری کنترلکننده آن باید توسط فرد مجاز انجام شود؛ زیرا افزایش یا کاهش خودسرانه سرعت فن میتواند دستگاه را از وضعیت معتبر خارج کند.
۳.۳ فیلتر HEPA یا ULPA
فیلتر اصلی، مهمترین جزء حذف ذرات از هوای ورودی است. در بسیاری از کلینبنچها از فیلتر HEPA و در برخی مدلها از فیلتر ULPA استفاده میشود. این فیلتر معمولاً در دیواره پشتی هود افقی یا در قسمت بالای ناحیه کار هود عمودی قرار میگیرد.
فیلتر باید همراه با قاب، آببندی پیرامونی و محل نصب آن بهعنوان یک مجموعه در نظر گرفته شود. حتی اگر مدیای فیلتر سالم باشد، نشتی در اطراف قاب یا مسیرهای کنارگذر میتواند باعث ورود هوای فیلترنشده به ناحیه کار شود.
سلامت فیلتر فقط با مشاهده ظاهری، مدت کارکرد یا خاموشبودن هشدار قابل تأیید نیست. آزمون یکپارچگی فیلتر معمولاً با تجهیزات تخصصی و یک آئروسل آزمون انجام میشود. در این روش، سطح فیلتر و محل آببندی آن برای یافتن نشتی اسکن میشود.
در بسیاری از رویهها از آئروسلهایی مانند PAO استفاده میشود و اصطلاح DOP Test نیز در برخی دستورالعملها یا ادبیات قدیمیتر دیده میشود. این آزمون با چککردن ساده ظاهر فیلتر متفاوت است و باید توسط فرد آموزشدیده، با دستگاه اندازهگیری مناسب و حدود پذیرش مشخص انجام شود. منبع رسمی: ISO 29463-4
طبقهبندی، آزمون و مستندسازی عملکرد فیلترهای با بازده بالا نیز در مجموعه استانداردهای ISO 29463 بررسی میشود. منبع رسمی: ISO 29463-1
فیلتر HEPA یا ULPA قطعهای قابل شستوشوی معمولی نیست. اقدامات زیر میتوانند به مدیای آن آسیب بزنند:
- لمس سطح فیلتر با دست؛
- جاروکردن یا برسزدن؛
- دمیدن هوای فشرده؛
- پاشیدن مواد شوینده یا ضدعفونیکننده؛
- واردکردن ابزار برای بازکردن چینهای فیلتر.
تعویض فیلتر باید با رعایت ایمنی، آببندی صحیح و انجام آزمونهای لازم پس از نصب انجام شود.
۳.۴ پلنوم هوا و صفحه پخشکننده
پلنوم هوا (Air Plenum) محفظهای داخلی برای آرامکردن نسبی جریان، توزیع فشار و رساندن هوا به سطح فیلتر یا بخش بعدی مسیر است. میتوان آن را بهعنوان محفظهای برای متعادلکردن فشار پیش از خروج نهایی هوا در نظر گرفت.
در مقابل، صفحه پخشکننده یا دیفیوزر (Airflow Diffuser) وظیفه اصلاح نهایی جهت، توزیع و سرعت جریان را پیش از ورود هوا به ناحیه کار بر عهده دارد. دیفیوزر بسته به طراحی دستگاه ممکن است بهصورت شبکه، صفحه سوراخدار یا ساختار دیگری باشد.
تفاوت پلنوم و دیفیوزر
- پلنوم: بیشتر بر توزیع فشار در بخش داخلی سامانه اثر میگذارد.
- دیفیوزر: بیشتر بر شکل نهایی جریان واردشده به ناحیه کار اثر دارد.
نشتی پلنوم، تغییر شکل بدنه داخلی، نصب نادرست فیلتر یا مسدودشدن دیفیوزر میتواند نواحی پرسرعت، کمسرعت یا گردابهای ایجاد کند.
سطح دیفیوزر نباید با کاغذ، پارچه، نوار چسب، ظرف یا ابزار پوشانده شود. تمیزکاری آن نیز باید بهگونهای انجام شود که سوراخها یا شبکه آن آسیب نبیند.
۳.۵ ناحیه کار و سطح کار
ناحیه کار فضایی است که نمونهها، ظروف و تجهیزات ضروری در آن قرار میگیرند. سطح کار معمولاً از فولاد زنگنزن یا مادهای صاف، مقاوم و قابل تمیزکاری ساخته میشود.
در برخی مدلها، سطح کار یکپارچه است و در برخی دیگر میتواند فرورفته، چندبخشی یا قابل جداشدن باشد. وجود منافذ یا شیارها در بخشهایی از سطح نیز ممکن است بخشی از طراحی مسیر هوا باشد و نباید بدون بررسی دفترچه دستگاه پوشانده شود.
سطح کار باید فقط شامل وسایل موردنیاز همان فعالیت باشد. قرار دادن بستهبندیها، کاغذهای اضافی، ظروف بزرگ یا تجهیزات غیرضروری میتواند مسیر جریان را تغییر دهد و تمیزکاری را دشوار کند.
در چیدمان وسایل باید به این موارد توجه شود:
- نمونه حساس در پشت یک مانع بزرگ قرار نگیرد؛
- وسایل تمیز و مصرفشده از هم جدا باشند؛
- دست اپراتور مرتباً از روی نمونه عبور نکند؛
- مسیر ورود و خروج هوا باز بماند؛
- عملیات تا حد امکان در بخش داخلیتر و دور از لبه جلو انجام شود.
۳.۶ دیوارههای جانبی، دهانه جلو و ساش
دیوارههای جانبی به محدودشدن ناحیه کار و کاهش اثر جریانهای مزاحم محیط کمک میکنند. این دیوارهها ممکن است از شیشه ایمنی، پلیمر شفاف یا فولاد زنگنزن ساخته شوند.
در بعضی مدلهای عمودی، ساش ثابت یا متحرک در قسمت جلو وجود دارد. وجود ساش نباید باعث شود دستگاه با کابینت ایمنی زیستی یا هود شیمیایی اشتباه گرفته شود. ساش کلینبنچ الزاماً برای مهار مواد خطرناک یا حفاظت پرسنل طراحی نشده است.
ارتفاع و وضعیت ساش میتواند بر مسیر خروج هوا اثر بگذارد و باید در موقعیت توصیهشده سازنده قرار گیرد. بازکردن بیشازحد، حذف ساش یا افزودن پوششهای دستساز میتواند هندسه جریان را تغییر دهد.
ترک، شکستگی، درز باز یا شلشدن اتصالات دیوارهها باید پیش از ادامه کار بررسی شود.
۳.۷ پنل کنترل و نمایشگر
پنل کنترل برای روشن و خاموشکردن بلوئر، روشنایی و امکانات جانبی استفاده میشود. در مدلهای ساده ممکن است تنها چند کلید مکانیکی وجود داشته باشد؛ در مدلهای پیشرفتهتر، نمایشگر میتواند اطلاعات زیر را نشان دهد:
- وضعیت روشن یا خاموشبودن بلوئر؛
- سرعت یا وضعیت جریان هوا؛
- ساعات کار دستگاه؛
- پیامهای هشدار؛
- زمان کارکرد فیلتر یا پیشفیلتر؛
- وضعیت چراغ UV؛
- تایمر یا شمارش معکوس.
اپراتور نباید صرفاً به روشنبودن چراغ یا نمایش یک عدد عادی اکتفا کند. نمایشگر فقط اطلاعاتی را نشان میدهد که حسگرها و سامانه کنترل قادر به اندازهگیری آن هستند و نمیتواند همه جنبههای عملکرد دستگاه را تأیید کند.
۳.۸ حسگر جریان هوا و سامانه هشدار
برخی کلینبنچها دارای حسگرهایی برای پایش سرعت، فشار یا وضعیت جریان هوا هستند. اگر مقدار اندازهگیریشده از محدوده تعیینشده خارج شود، دستگاه میتواند هشدار دیداری یا شنیداری ایجاد کند.
بااینحال، حسگر جریان معمولاً وضعیت هوا را در یک نقطه یا چند نقطه محدود پایش میکند. این حسگر الزاماً نمیتواند موارد زیر را تشخیص دهد:
- سوراخ یا آسیب موضعی در بخش دیگری از فیلتر؛
- نشتی در تمام طول آببندی قاب؛
- وجود یک ناحیه کمجریان دور از محل حسگر؛
- آشفتگی ناشی از چیدمان نامناسب وسایل؛
- آلودگی ذرهای بیش از حد مورد انتظار؛
- کاهش سطح تمیزی ناحیه کار؛
- اختلال موضعی در الگوی جریان.
نبود هشدار به معنی تأیید کامل عملکرد نیست
خاموشبودن هشدار یا طبیعیبودن عدد نمایشگر به معنی «استریلبودن» ناحیه کار یا تأیید کامل یکپارچگی فیلتر نیست.
حسگر و هشدار، ابزار پایش عملیاتی هستند؛ اما جایگزین اندازهگیری توزیع سرعت، مشاهده الگوی جریان و آزمون یکپارچگی فیلتر نمیشوند.
در صورت فعالشدن هشدار، ادامه کار بدون بررسی علت مناسب نیست. ابتدا باید وضعیت دریچهها، چیدمان وسایل، پیشفیلتر، بلوئر و شرایط محیط بررسی شود و در صورت تداوم مشکل، دستگاه از سرویس خارج و توسط فرد متخصص کنترل شود.
۳.۹ سامانه روشنایی
روشنایی داخلی برای مشاهده واضح نمونه، خواندن برچسبها و انجام دقیق فعالیت استفاده میشود. چراغ باید ناحیه کار را بدون خیرگی شدید، سایه نامناسب یا ایجاد گرمای قابلتوجه روشن کند.
سامانه روشنایی معمولاً در بخش بالایی یا بیرون مسیر مستقیم جریان نصب میشود. پوشش چراغ باید سالم، تمیز و مقاوم به روشهای تمیزکاری توصیهشده باشد.
تعویض چراغ یا بازکردن محفظه الکتریکی باید پس از قطع برق و مطابق دستورالعمل سازنده انجام شود.
۳.۱۰ چراغ UV اختیاری
چراغ فرابنفش در همه هودهای لامینار وجود ندارد و در بسیاری از مدلها یک گزینه سفارشی است. در صورت وجود، معمولاً از تابش UV-C برای کاهش محدود بار میکروبی روی سطوحی استفاده میشود که مستقیماً در معرض نور قرار دارند.
اثر UV به عوامل متعددی وابسته است:
- شدت تابش؛
- فاصله از سطح؛
- مدت تابش؛
- عمر و تمیزی لامپ؛
- نوع میکروارگانیسم؛
- وجود گردوغبار یا مواد آلی؛
- زاویه تابش؛
- وجود سایه و موانع.
UV به پشت ظروف، زیر تجهیزات، درون شکافها یا نواحی سایهدار نفوذ مؤثری ندارد. این محدودیت با عنوان اثر سایهاندازی (Shadowing Effect) شناخته میشود. منبع علمی: NCBI
هشدار جدی درباره چراغ UV
استفاده از چراغ UV نباید حس امنیت کاذب ایجاد کند. چراغ UV جایگزین تکنیک آسپتیک، تمیزکاری فیزیکی، ضدعفونی شیمیایی سطوح یا کنترل عملکرد دستگاه نیست.
وجود UV به معنی استریلشدن کامل ناحیه کار نیست. حتی پس از یک چرخه تابش، سطوح باید طبق روش اجرایی استاندارد آزمایشگاه تمیز و ضدعفونی شوند.
تابش مستقیم UV-C میتواند برای پوست و چشم زیانآور باشد. استفاده از چراغ باید فقط در شرایطی انجام شود که طبق طراحی دستگاه امکان مواجهه اپراتور وجود نداشته باشد. اینترلاک، تایمر، ساش و سایر سامانههای حفاظتی نباید غیرفعال شوند. منبع رسمی: CDC
۳.۱۱ پریزها و درگاههای خدماتی
برخی مدلها در ناحیه کار دارای پریز برق، محل عبور کابل، شیلنگ یا اتصالات خدماتی هستند. این امکانات برای استفاده از تجهیزات جانبی طراحی میشوند.
کابلها و شیلنگها باید از مسیرهای تعیینشده عبور کنند و نباید:
- از دهانه جلو آویزان شوند؛
- روی دیفیوزر یا دریچهها قرار گیرند؛
- مانع تمیزکاری شوند؛
- درز باز ایجاد کنند؛
- مسیر جریان را تغییر دهند.
درگاههای استفادهنشده باید بسته یا آببندی باقی بمانند. اتصال وسایل پرمصرف، مولد گرما یا دارای موتور باید با ظرفیت پریز و الزامات سازنده هماهنگ باشد.
۳.۱۲ پایه، بدنه و سازه نگهدارنده
بدنه خارجی، پایه و قاب دستگاه وزن اجزای داخلی را تحمل میکنند و باید پایداری کافی ایجاد کنند. بعضی کلینبنچها رومیزی هستند و بعضی همراه پایه ثابت، چرخدار یا قابل تنظیم عرضه میشوند.
دستگاه باید:
- روی سطح مقاوم نصب شود؛
- کاملاً تراز باشد؛
- در برابر لرزشهای محیطی پایدار بماند؛
- دارای چرخهای قفلشده یا پایههای مهارشده باشد؛
- در معرض خطر واژگونی قرار نگیرد؛
- فضای کافی برای سرویس و تعویض فیلتر داشته باشد.
لرزش کف، پایه نامتعادل یا اتصال نامطمئن میتواند هم ایمنی کاربر و هم پایداری جریان هوا را تحت تأثیر قرار دهد.
جمعبندی اجزای اصلی
عملکرد هود لامینار حاصل همکاری فیلتر، بلوئر، پلنوم، دیفیوزر، حسگرها، سامانه کنترل و طراحی ناحیه کار است. خرابی یا تنظیم نامناسب هر یک از این اجزا میتواند حتی با وجود فیلتر سالم، کیفیت جریان و حفاظت از محصول را کاهش دهد.
خاموشبودن هشدار، روشنبودن بلوئر یا وجود چراغ UV بهتنهایی نشان نمیدهد که دستگاه عملکرد کامل و معتبر دارد. ارزیابی صحیح باید کل مسیر هوا، وضعیت فیلتر، توزیع جریان، اجزای کنترلی و شرایط بهرهبرداری را پوشش دهد.
شناخت این اجزا به کاربر کمک میکند هنگام استفاده، نگهداری، کنترل عملکرد و خرید دستگاه، فقط به ظاهر هود یا نام فیلتر توجه نکند و کل سامانه تولید و هدایت هوای فیلترشده را ارزیابی کند.
شکل ۳. اجزای اصلی هود لامینار آزمایشگاهی شامل پیشفیلتر، بلوئر، فیلتر HEPA، پلنوم و دیفیوزر، ناحیه کار و پنل کنترل، همراه با مسیر جریان عمودی هوای فیلترشده.
۴. انواع هود لامینار آزمایشگاهی
اصلیترین روش دستهبندی هود لامینار آزمایشگاهی، جهت حرکت هوای فیلترشده در ناحیه کار است. بر این اساس، کلینبنچها به دو گروه اصلی افقی و عمودی تقسیم میشوند. تفاوت این دو نوع فقط در محل فیلتر نیست؛ مسیر جریان، نحوه چیدمان وسایل، رفتار اپراتور، ابعاد قابل استفاده و نوع آشفتگی ایجادشده نیز با یکدیگر تفاوت دارند.
مرز مفهومی این بخش
در این بخش، منظور از انواع هود لامینار، انواع کلینبنچهای دارای جریان عمدتاً یکجهته برای حفاظت از محصول است، نه کابینتهای ایمنی زیستی.
وجود ساش، جریان عمودی، فیلتر HEPA، چراغ UV یا نمایشگر دیجیتال، بهتنهایی یک کلینبنچ را به تجهیز حفاظتکننده پرسنل تبدیل نمیکند. انتخاب تجهیزات ایمنی زیستی باید بر پایه ارزیابی خطر، نوع فعالیت و نیاز واقعی به مهار انجام شود. راهنمای رسمی CDC/NIH
هودهای لامینار را میتوان از سه منظر بررسی کرد:
- جهت جریان هوا: افقی یا عمودی؛
- شکل استقرار: رومیزی یا پایهدار؛
- کاربرد تخصصی: آمادهسازی آسپتیک، آمادهسازی PCR یا سایر فرایندهای تمیز غیرخطرناک.
این دستهها لزوماً همسطح نیستند. برای مثال، یک دستگاه میتواند همزمان «عمودی»، «رومیزی» و «مناسب آمادهسازی معرف PCR» باشد.
نامهایی مانند «هود میکروبی»، «هود کشت سلول»، «هود استریل» یا «هود PCR» همیشه تعریف فنی یکسانی ندارند و ممکن است در بازار برای تجهیزات متفاوتی استفاده شوند. پیش از انتخاب دستگاه باید مسیر جریان هوا، نوع حفاظت، اجزای واقعی و استاندارد یا گزارش آزمون اعلامشده بررسی شود.
جدول مقایسه انواع و پیکربندیهای رایج
در جدول زیر، برای کاربرد عملی، انواع هود لامینار از سه منظرِ جهت جریان، شکل استقرار و کاربرد تخصصی کنار هم مقایسه شدهاند؛ بنابراین ردیفها الزاماً دستهبندیهای همسطح نیستند.
| نوع یا پیکربندی | مسیر یا ویژگی اصلی | مزیت اصلی | محدودیت مهم | کاربرد مناسب |
|---|---|---|---|---|
| هود لامینار افقی | جریان از فیلتر پشتی به سمت دهانه جلو | تماس مستقیمتر هوای فیلترشده با نمونه، در صورت نبود مانع و چیدمان صحیح | هوای عبوری از ناحیه کار به سمت اپراتور خارج میشود. | نمونهها و محصولات غیرخطرناک حساس به آلودگی |
| هود لامینار عمودی | جریان از فیلتر بالایی به سمت پایین | امکان چیدمان مناسبتر برخی وسایل بلند و کاهش نسبی دمش مستقیم افقی در بعضی طراحیها | کاهش دمش مستقیم، معادل حفاظت تأییدشده پرسنل نیست. | عملیات تمیز غیرخطرناک با نیاز به فضای عمودی |
| کلینبنچ رومیزی | نصب روی میز؛ جریان میتواند افقی یا عمودی باشد. | اشغال فضای کمتر | ظرفیت و ارتفاع ناحیه کار ممکن است محدودتر باشد. | آزمایشگاههای کوچک یا فعالیتهای کمحجم |
| کلینبنچ پایهدار | دستگاه مستقل با پایه ثابت، تنظیمپذیر یا چرخدار | پایداری و فضای کاری بیشتر | به فضای نصب، حمل و سرویس بیشتری نیاز دارد. | فعالیت مستمر و استفاده از تجهیزات جانبی بیشتر |
| ورکبنچ آمادهسازی آسپتیک | ناحیه تمیز کنترلشده برای یک فرایند تعریفشده | کمک به کاهش آلودگی در فرایند آسپتیک غیرخطرناک | محیط را استریل نمیکند و به اعتبارسنجی، SOP و کنترل محیط نیاز دارد. | آمادهسازی آسپتیک مواد غیرخطرناک |
| ورکاستیشن PCR | ممکن است دارای جریان فیلترشده، UV یا فقط یک محفظه بسته باشد. | کاهش احتمال آلودگی مرحله آمادهسازی معرفها | همه مدلهای عرضهشده، هود لامینار واقعی نیستند. | مراحل پیش از تکثیر و آمادهسازی معرف، پس از بررسی طراحی واقعی |
نمونههای رسمی کلینبنچ نیز معمولاً بر اساس جهت جریان به مدلهای افقی و عمودی تفکیک میشوند و برای کاربردهای غیرخطرناکِ نیازمند حفاظت محصول معرفی میگردند. منبع رسمی: Esco
۴.۱ هود لامینار افقی
در هود لامینار افقی، فیلتر HEPA یا ULPA معمولاً در دیواره پشتی ناحیه کار قرار دارد. هوای فیلترشده از پشت به جلو و تقریباً موازی با سطح کار حرکت میکند و سپس از دهانه باز دستگاه وارد فضای آزمایشگاه میشود.
این ساختار میتواند مسیر مستقیمی از هوای فیلترشده در امتداد سطح کار ایجاد کند. این مزیت فقط زمانی قابل دستیابی است که:
- مانعی میان فیلتر و نمونه وجود نداشته باشد؛
- دست اپراتور بهطور مداوم در مسیر جریان قرار نگیرد؛
- نمونه در پشت ظرف یا تجهیز بزرگ قرار نگرفته باشد؛
- عملیات در نزدیکی لبه جلویی یا خارج از ناحیه مؤثر کار انجام نشود؛
- اقلام تمیز و مصرفشده بهدرستی چیده شوند.
بنابراین نمیتوان گفت هود افقی در همه شرایط ذاتاً «تمیزتر» است. کیفیت ناحیه کار به طراحی دستگاه، چیدمان وسایل و روش کار اپراتور وابسته است.
همین جهت جریان یک محدودیت ایمنی جدی ایجاد میکند. هر ذره، قطره، آئروسل، پودر، بخار یا آلاینده تولیدشده در ناحیه کار میتواند به سمت دهانه جلو و ناحیه تنفسی کاربر منتقل شود. به همین دلیل، مدل افقی فقط برای مواد غیرخطرناک مناسب است.
نکات چیدمان در مدل افقی
- اقلام تمیز بهتر است در بخش نزدیکتر به فیلتر قرار گیرند.
- نمونه حساس نباید در «سایه جریان» دست یا ابزار قرار گیرد.
- اقلام مصرفشده نباید میان فیلتر و نمونه تمیز قرار داده شوند.
- حرکات دست باید آرام و تا حد امکان خارج از مسیر مستقیم جریان انجام شوند.
- عملیات اصلی نباید در لبه جلویی دستگاه انجام شود.
- استفاده از مواد مولد آئروسل، بخار، پودر یا ذرات خطرناک مناسب نیست.
مزایای هود افقی
- مسیر جریان ساده و قابل درک؛
- تماس مستقیمتر هوای فیلترشده با نمونه، در صورت چیدمان صحیح؛
- کاهش برخورد اولیه جریان با سطح بالایی محفظه؛
- دسترسی بازتر به ناحیه کار در بعضی طراحیها.
محدودیتهای هود افقی
- خروج مستقیم هوا به سمت اپراتور؛
- حساسیت زیاد به قرارگیری دست، ظرف و تجهیزات در مسیر جریان؛
- نامناسببودن برای مواد زیستی، شیمیایی یا ذرهای خطرناک؛
- محدودیت بیشتر برای تجهیزات بلند یا حجیم؛
- کاهش سریع کیفیت ناحیه تمیز در صورت کار نزدیک دهانه جلو.
۴.۲ هود لامینار عمودی
در هود لامینار عمودی، فیلتر اصلی معمولاً در بالای ناحیه کار نصب میشود و هوای فیلترشده از بالا به پایین حرکت میکند. پس از برخورد یا نزدیکشدن جریان به سطح کار، هوا بر اساس هندسه دستگاه به سمت دهانه جلو، منافذ پایین یا مسیرهای خروجی دیگر هدایت میشود.
این طراحی ممکن است برای ظروف بلند، تجهیزات رومیزی و چیدمانهایی که فضای عمودی بیشتری نیاز دارند مناسبتر باشد. بااینحال، وسایل بزرگ میتوانند در زیر یا اطراف خود ناحیه کمجریان، سایه جریان یا آشفتگی ایجاد کنند.
در استفاده از مدل عمودی باید به این نکات توجه شود:
- دیفیوزر یا سطح خروجی بالایی نباید مسدود شود.
- وسایل بلند نباید توزیع جریان را در بخشهای پایینتر مختل کنند.
- منافذ یا شیارهای سطح کار نباید پوشانده شوند.
- عملیات نباید بیشازحد نزدیک به لبه جلو انجام شود.
- نقشه خروج هوا باید از مستندات همان مدل بررسی شود.
- وجود ساش یا دیواره جلویی نباید بهعنوان نشانه مهار زیستی تفسیر شود.
مزایای هود عمودی
- امکان استفاده آسانتر از بعضی ظروف و تجهیزات بلند؛
- امکان چیدمان انعطافپذیرتر در برخی کاربردها؛
- کاهش نسبی دمش مستقیم افقی به سمت کاربر در بعضی طراحیها، بدون ایجاد حفاظت تأییدشده پرسنل؛
- امکان استفاده از ساش یا دیواره جلویی در بعضی مدلها.
محدودیتهای هود عمودی
- تغییر مسیر جریان در نزدیکی سطح کار؛
- ایجاد ناحیه کمجریان در زیر تجهیزات بزرگ؛
- احتمال آشفتگی در نزدیکی دهانه جلو؛
- وابستگی زیاد عملکرد به طراحی منافذ و مسیر خروج؛
- نبود حفاظت تأییدشده پرسنل در کلینبنچ معمولی.
جهت عمودی جریان به معنی حفاظت پرسنل نیست
کاهش نسبی دمش مستقیم هوا در مدل عمودی به معنی ایمنتر بودن آن برای مواد خطرناک نیست. کلینبنچ عمودی همچنان برای حفاظت از محصول طراحی میشود و جایگزین کابینت ایمنی زیستی یا هود شیمیایی نیست.
۴.۳ کلینبنچ رومیزی
مدل رومیزی روی یک میز یا پایه موجود نصب میشود و معمولاً ابعاد و وزن کمتری نسبت به مدلهای مستقل دارد. این مدل میتواند افقی یا عمودی باشد؛ بنابراین «رومیزیبودن» فقط شکل استقرار را مشخص میکند، نه مسیر جریان هوا یا نوع حفاظت را.
مدلهای رومیزی برای آزمایشگاههایی مناسباند که فضای محدود، حجم کاری کمتر یا نیاز به تغییر چیدمان دارند. پیش از نصب باید موارد زیر بررسی شوند:
- ظرفیت تحمل وزن میز؛
- تراز و پایداری؛
- لرزش میز و کف؛
- ارتفاع مناسب برای اپراتور؛
- فاصله لازم از دیوار؛
- فضای دسترسی برای تعویض پیشفیلتر و فیلتر؛
- مسیر کابل برق و تهویه.
محدودیتهای احتمالی عبارتاند از:
- ارتفاع داخلی کمتر؛
- سطح کار محدودتر؛
- ظرفیت پایینتر برای تجهیزات حجیم؛
- حساسیت بیشتر به لرزش میز؛
- دسترسی دشوار برای سرویس در صورت نصب نامناسب.
۴.۴ کلینبنچ پایهدار یا مستقل
در این مدل، دستگاه همراه با پایه، قاب یا کابین مستقل عرضه میشود. پایه ممکن است ثابت، چرخدار یا قابل تنظیم باشد.
این طراحی معمولاً فضای کار بزرگتر، پایداری بیشتر و امکان مدیریت بهتر کابلها و تجهیزات جانبی را فراهم میکند. بااینحال، انتخاب پایه باید بخشی از ارزیابی فنی دستگاه باشد، نه یک موضوع صرفاً ظاهری.
هنگام انتخاب باید بررسی شود:
- ارتفاع سطح کار و ارگونومی اپراتور؛
- تحمل وزن دستگاه؛
- امکان قفلشدن چرخها؛
- مهار در برابر واژگونی؛
- فضای سرویس از بالا، پشت یا کنار؛
- امکان عبور از در، راهرو و آسانسور؛
- ابعاد نهایی پس از نصب پایه؛
- امکان تراز دقیق دستگاه.
پایه نامناسب میتواند باعث لرزش، خستگی اپراتور، دشواری تمیزکاری یا محدودشدن دسترسی برای سرویس شود.
۴.۵ مدلهای دارای فیلتر HEPA یا ULPA
برخی کلینبنچها با فیلتر HEPA و برخی با فیلتر ULPA عرضه میشوند. بازده اسمی بالاتر ULPA بهتنهایی به معنی انتخاب کاربردی بهتر نیست.
فیلتر با بازده بالاتر ممکن است افت فشار بیشتری ایجاد کند و به بلوئر، کنترل فشار و طراحی متفاوتی نیاز داشته باشد. عملکرد واقعی دستگاه به سازگاری کل سامانه وابسته است، نه فقط نام فیلتر.
هنگام مقایسه باید این موارد بررسی شوند:
- کلاس دقیق فیلتر؛
- استاندارد آزمون؛
- بازده در MPPS یا اندازه ذره مرجع؛
- افت فشار اولیه و نهایی؛
- ظرفیت و محدوده جبران بلوئر؛
- امکان آزمون یکپارچگی؛
- ابعاد و فرمت فیلتر؛
- امکان تأمین جایگزین معتبر؛
- هزینه خرید و تعویض؛
- آببندی فیلتر در دستگاه؛
- گواهی آزمون کارخانه یا آزمون محل نصب.
فیلتر ULPA ممکن است برای بعضی کاربردها مناسب باشد، اما در کاربردی دیگر، افزایش افت فشار، هزینه تعویض یا دشواری تأمین آن مزیت عملی ایجاد نکند.
عبارتهایی مانند «فیلتر صددرصد»، «فوقحرفهای» یا «بالاترین تصفیه» تعریف فنی قابل اتکایی ندارند. معیار تصمیم باید کلاس فیلتر و عملکرد آزمونشده کل دستگاه باشد.
مجموعه استاندارد ISO 29463 طبقهبندی، عملکرد، آزمون و نشانهگذاری فیلترهای با بازده بالا را پوشش میدهد. نسخه فعلی بخش طبقهبندی این مجموعه، ISO 29463-1:2024 است. منبع رسمی: ISO 29463-1:2024
۴.۶ مدلهای ساده و مدلهای دارای کنترل پیشرفته
هودهای لامینار از نظر سامانه کنترل نیز متفاوتاند. مدلهای ساده ممکن است فقط دارای کلید روشن و خاموش بلوئر و چراغ باشند. مدلهای پیشرفتهتر ممکن است امکانات زیر را ارائه دهند:
- نمایش سرعت جریان هوا؛
- هشدار کاهش یا افزایش جریان؛
- کنترل خودکار دور بلوئر؛
- نمایش ساعات کار دستگاه؛
- هشدار تعویض پیشفیلتر؛
- تایمر روشنایی یا UV؛
- ثبت رخدادها و هشدارها؛
- خروجی ارتباطی؛
- اتصال به سامانه مدیریت ساختمان.
نمایش عدد به معنی داده معتبر کالیبره نیست
وجود نمایشگر دیجیتال بهتنهایی به معنی دقت بالاتر یا عملکرد معتبرتر نیست. هر عدد نمایشدادهشده فقط زمانی برای تصمیمگیری فنی قابل اتکا است که نوع حسگر، محل نصب، روش اندازهگیری، دقت و وضعیت کالیبراسیون آن مشخص باشد.
برای ارزیابی یک نمایشگر یا سامانه پایش باید موارد زیر مشخص باشند:
- نوع حسگر؛
- محل حسگر؛
- روش اندازهگیری؛
- دامنه اندازهگیری؛
- دقت اعلامشده؛
- روش و دوره کالیبراسیون؛
- نحوه تبدیل سیگنال به عدد نمایشگر.
ممکن است نمایشگر مقدار عادی نشان دهد، اما فیلتر نشتی داشته باشد یا توزیع جریان در بخشی از ناحیه کار نامناسب باشد.
در انتخاب مدلهای پیشرفته، علاوه بر امکانات باید این موارد نیز بررسی شوند:
- قابلیت کالیبراسیون حسگر؛
- دسترسی به قطعات الکترونیکی؛
- امکان تعمیر برد کنترل؛
- وابستگی عملکرد به برد اختصاصی سازنده؛
- دسترسی به نرمافزار یا رمز سرویس؛
- پشتیبانی فنی بلندمدت؛
- هزینه تعویض نمایشگر یا کنترلر.
کنترل دیجیتال ابزار مفیدی برای پایش روزمره است، اما جایگزین آزمون دورهای دستگاه نیست.
۴.۷ ورکبنچ جریان لامینار برای آمادهسازی آسپتیک
در بعضی محیطهای دارویی، بیمارستانی یا آزمایشگاهی، از Laminar Airflow Workbench یا LAFW برای آمادهسازی آسپتیک مواد غیرخطرناک استفاده میشود.
آسپتیک با استریلسازی یکسان نیست
این تجهیزات ناحیه کار را استریل نمیکنند. در صورت اعتبارسنجی و بهرهبرداری صحیح، فقط شرایط هوایی کنترلشدهتری برای انجام یک فرایند آسپتیک تعریفشده فراهم میکنند.
کاربرد معتبر این ورکبنچ به مجموعهای از عوامل وابسته است:
- ایجاد سطح تمیزی موردنیاز؛
- نصب در محیط مناسب؛
- آزمون و تأیید عملکرد؛
- اجرای SOP مشخص؛
- آموزش اپراتور؛
- تمیزکاری و ضدعفونی معتبر؛
- لباس و رفتار مناسب اپراتور؛
- پایش محیطی متناسب؛
- کنترل مواد و ابزار ورودی؛
- مستندسازی فرایند.
وجود یک هود لامینار بهتنهایی به معنی انطباق کامل یک فرایند آسپتیک نیست. نتیجه به دستگاه، اتاق، اپراتور و کل سامانه کنترل آلودگی وابسته است.
این نوع ورکبنچ برای آمادهسازی داروها یا مواد خطرناک نیازمند مهار مناسب نیست. در چنین کاربردهایی باید از تجهیز مهارکننده و الزامات اختصاصی همان فرایند استفاده شود.
فصل رسمی USP <797> به استانداردهای آمادهسازی دارویی استریل میپردازد و جزئیات اجرایی باید از نسخه رسمی و الزامات محل فعالیت بررسی شوند. منبع رسمی: USP <797>
۴.۸ ورکاستیشن PCR و محفظههای آمادهسازی معرف
تجهیزات مختلفی با نامهای زیر عرضه میشوند:
- PCR Workstation
- PCR Cabinet
- DNA/RNA Workstation
- Clean Air Workstation
- Dead-Air Box
این نامها همیشه به یک نوع دستگاه اشاره نمیکنند.
بعضی مدلها دارای بلوئر، فیلتر HEPA و جریان فعال هستند. بعضی دیگر فقط یک محفظه بسته با UV دارند. برخی نیز از نوع Dead-Air Box هستند؛ یعنی جریان یکجهته فعال و سامانه بلوئر ندارند و فقط با محدودکردن تبادل هوا و جداکردن فضای کار از محیط اطراف عمل میکنند.
UV بهتنهایی هود لامینار ایجاد نمیکند
وجود چراغ UV بدون مسیر جریان تعریفشده، بلوئر و فیلتر مناسب، دستگاه را به هود لامینار تبدیل نمیکند.
برای تشخیص ماهیت واقعی دستگاه باید بررسی شود:
- آیا بلوئر دارد؟
- آیا جریان هوا فعال و اندازهگیریشده است؟
- مسیر ورود و خروج هوا چگونه است؟
- آیا فیلتر HEPA یا ULPA وجود دارد؟
- سرعت و الگوی جریان مشخص شده است؟
- آیا آزمون یکپارچگی قابل انجام است؟
- نقش UV چیست؟
- هدف دستگاه حفاظت از نمونه است یا فقط کاهش انتقال آلودگی DNA؟
- آیا محفظه فقط جریان هوای محیط را محدود میکند؟
در آمادهسازی PCR، جداسازی مراحل پیش از تکثیر و پس از تکثیر اهمیت زیادی دارد. یک ورکاستیشن نباید بدون ارزیابی خطر برای نمونههای عفونی، مواد خطرناک یا فعالیتهای مولد آئروسل استفاده شود.
برای نمونه، بعضی کابینتهای PCR تجاری واقعاً دارای جریان لامینار عمودی فیلترشده با HEPA هستند؛ اما این ویژگی باید در مشخصات همان مدل تأیید شود و از روی نام تجاری دستگاه قابل استنباط نیست. نمونه فنی: کابینت PCR
۴.۹ هودهای سفارشی یا دستساز
برخی هودها بهصورت سفارشی یا مونتاژ محلی ساخته میشوند. ساخت محلی الزاماً به معنی کیفیت پایین نیست و ممکن است دستگاهی از نظر فنی عملکرد خوبی داشته باشد.
مسئله اصلی فقط عملکرد بالقوه نیست؛ بلکه امکان اثبات، مستندسازی و تکرارپذیری عملکرد است.
ظاهر مشابه، جریان محسوس هوا و نصب یک فیلتر HEPA برای اثبات سطح تمیزی کافی نیست. در دستگاه سفارشی باید حداقل موارد زیر مستند و آزمون شوند:
- مشخصات، کلاس و اصالت فیلتر؛
- ابعاد و نحوه آببندی فیلتر؛
- ظرفیت و منحنی عملکرد بلوئر؛
- افت فشار سامانه؛
- آببندی پلنوم؛
- سرعت جریان هوا؛
- یکنواختی توزیع سرعت؛
- الگوی جریان در ناحیه کار؛
- آزمون یکپارچگی فیلتر و قاب؛
- عملکرد هشدارها؛
- ایمنی برق و بدنه؛
- میزان صدا و لرزش؛
- امکان تعویض فیلتر؛
- دسترسی برای سرویس؛
- حدود پذیرش و گزارش نتایج.
یک دستگاه سفارشی ممکن است در زمان تحویل عملکرد قابل قبول داشته باشد، اما بدون روش آزمون و معیار پذیرش مشخص، معلوم نیست که این عملکرد پس از تعویض فیلتر، تعمیر بلوئر یا گذشت زمان قابل تکرار باشد.
معیار حرفهای ارزیابی
قابل اعتماد بودن باید با داده و آزمون قابل اثبات باشد، نه فقط با ظاهر، صدای جریان هوا یا ادعای سازنده.
۴.۱۰ چگونه نوع مناسب را انتخاب کنیم؟
انتخاب نوع مناسب باید با ارزیابی خطر و تعریف نیاز واقعی آزمایشگاه آغاز شود.
ماهیت ماده و فرایند
- آیا ماده غیرخطرناک است؟
- آیا فرایند آئروسل، بخار، پودر یا قطره ایجاد میکند؟
- آیا حفاظت پرسنل یا محیط لازم است؟
- آیا ماده روی میز باز آزمایشگاه ایمن محسوب میشود؟
اگر حفاظت پرسنل یا مهار آلاینده لازم باشد، هود لامینار انتخاب مناسبی نیست.
چیدمان و ابعاد
- وسایل بلند هستند یا پهن؟
- مسیر افقی یا عمودی برای چیدمان مناسبتر است؟
- چه ارتفاع و عمق داخلی لازم است؟
- عملیات در کدام بخش سطح کار انجام میشود؟
- آیا تجهیزات مانع جریان خواهند شد؟
شکل استقرار
- دستگاه روی میز نصب میشود؟
- پایه مستقل نیاز است؟
- کف و میز لرزش دارند؟
- فضای سرویس کافی وجود دارد؟
- دستگاه از مسیر حمل عبور میکند؟
عملکرد قابل آزمون
- کلاس فیلتر چیست؟
- سرعت و یکنواختی جریان چگونه اعلام شده است؟
- آزمون یکپارچگی قابل انجام است؟
- حدود پذیرش مشخصاند؟
- گواهی آزمون ارائه میشود؟
- خدمات آزمون در محل وجود دارد؟
نگهداری و هزینه مالکیت
- فیلتر جایگزین در دسترس است؟
- ابعاد فیلتر اختصاصی یا استاندارد است؟
- برد و حسگر قابل تعمیرند؟
- کالیبراسیون حسگر امکانپذیر است؟
- هزینه تعویض فیلتر و سرویس چقدر است؟
- سازنده یا تأمینکننده پشتیبانی واقعی دارد؟
کنترل ادعاهای بازاری
- آیا وجود UV تنها مبنای ادعای کنترل آلودگی است؟
- آیا نمایشگر عددی دارای حسگر کالیبره است؟
- آیا عبارت «هود استریل» تعریف فنی مشخصی دارد؟
- آیا مدل عمودی به اشتباه بهعنوان تجهیز حفاظت پرسنل معرفی شده است؟
- آیا ULPA صرفاً بهعنوان گزینه «بهتر» تبلیغ میشود؟
- آیا دستگاه سفارشی گزارش آزمون معتبر دارد؟
جمعبندی انواع هود لامینار
دو نوع اصلی کلینبنچ از نظر جهت جریان، مدلهای افقی و عمودی هستند. تفاوت آنها در مسیر هوا، نحوه چیدمان، اثر موانع و نوع آشفتگی ایجادشده است.
مدل رومیزی یا پایهدار، نوع فیلتر، نمایشگر دیجیتال و کاربردهایی مانند PCR یا آمادهسازی آسپتیک، محورهای جداگانه دستهبندیاند و نباید با جهت جریان یا نوع حفاظت اشتباه گرفته شوند.
بازده اسمی بالاتر فیلتر، وجود UV، جریان عمودی، ساش یا کنترل دیجیتال بهتنهایی دستگاه را ایمنتر یا معتبرتر نمیکند. عملکرد باید در کل سامانه و با آزمون مناسب ارزیابی شود.
در هودهای سفارشی نیز مسئله اصلی فقط امکان ایجاد جریان هوا نیست؛ بلکه اثبات، مستندسازی و تکرارپذیری عملکرد در طول زمان اهمیت دارد.
معیار اصلی انتخاب، ماهیت ماده، ارزیابی خطر، مسیر جریان، ابعاد ناحیه کار، عملکرد آزمونشده، امکان نگهداری و نیاز واقعی آزمایشگاه است.
در بخش بعد، مشخصات فنی مهمی بررسی میشوند که هنگام مقایسه و خرید هود لامینار آزمایشگاهی باید از کاتالوگ، گزارش آزمون و سازنده درخواست شوند.
شکل ۴. مقایسه جهت حرکت هوای فیلترشده در هود لامینار افقی و هود لامینار عمودی.
۵. مشخصات فنی مهم در انتخاب هود لامینار آزمایشگاهی
انتخاب هود لامینار آزمایشگاهی نباید فقط بر اساس عرض دستگاه، نوع فیلتر یا ظاهر پنل کنترل انجام شود. مشخصات فنی زمانی ارزش تصمیمگیری دارند که با نوع فرایند، ابعاد تجهیزات، سطح تمیزی موردنیاز، شرایط نصب و امکان کنترل عملکرد تطبیق داده شوند.
برای مقایسه دو دستگاه باید مشخص شود هر عدد تحت چه شرایطی اندازهگیری شده است. برای مثال، عدد سرعت جریان بدون ذکر محل اندازهگیری و یکنواختی، یا ادعای کلاس تمیزی بدون ذکر وضعیت آزمون و روش شمارش ذرات، اطلاعات کاملی برای انتخاب ارائه نمیکند.
تبدیل عدد کاتالوگ به اطلاعات قابل تصمیمگیری
در ارزیابی حرفهای، هدف فقط جمعآوری اعداد کاتالوگ نیست. هر عدد باید به چند پرسش عملی تبدیل شود:
- این پارامتر چگونه و در کدام بخش دستگاه اندازهگیری شده است؟
- محدوده پذیرش یا محدوده عملکرد آن چیست؟
- آیا پس از نصب نیز قابل اندازهگیری و تأیید است؟
- چه عواملی میتوانند آن را تغییر دهند؟
- چگونه و در چه دورهای باید کنترل شود؟
- در صورت عدم انطباق، مسئول بررسی و اصلاح چه کسی است؟
استاندارد ISO 14644-1:2015 پاکی هوا را بر اساس غلظت ذرات معلق طبقهبندی میکند و ISO 14644-3:2019 روشهای آزمون نواحی دارای جریان یکجهته و غیریکجهته را در وضعیتهای مختلف بررسی میکند. منبع رسمی: ISO 14644-1 منبع رسمی: ISO 14644-3
جدول مشخصات فنی مهم
| پارامتر فنی | معنی و آنچه باید درخواست شود | اهمیت در انتخاب |
|---|---|---|
| جهت جریان هوا | افقی یا عمودی و نقشه دقیق ورود و خروج هوا | تعیین چیدمان، فضای قابل استفاده و محدودیتهای ایمنی |
| ابعاد ناحیه کار | عرض، عمق، ارتفاع و ابعاد واقعاً قابل استفاده | اطمینان از جاگیری تجهیزات و انجام صحیح فرایند |
| سرعت جریان هوا | مقدار اسمی، محدوده عملکرد و شرایط اندازهگیری | کمک به ایجاد الگوی جریان مناسب و جابهجایی ذرات |
| یکنواختی جریان | اختلاف سرعت در نقاط مختلف و شکل الگوی جریان | جلوگیری از نواحی کمجریان، پرسرعت یا گردابهای |
| کلاس تمیزی | کلاس ISO، اندازه ذره، وضعیت آزمون و گزارش شمارش ذرات | ارزیابی کنترل ذرات، نه اثبات استریلبودن |
| کلاس و نوع فیلتر | HEPA یا ULPA، کلاس استاندارد، بازده در MPPS و افت فشار | تعیین توان فیلتراسیون، مقاومت مسیر و هزینه نگهداری |
| آزمون یکپارچگی فیلتر | روش آزمون، آئروسل، حدود پذیرش و امکان اسکن فیلتر نصبشده | تشخیص نشتی مدیا، قاب و آببندی |
| ظرفیت بلوئر | نوع موتور، منحنی فشار–دبی و محدوده جبران افت فشار | حفظ جریان با افزایش تدریجی مقاومت فیلتر |
| حسگرها و هشدارها | نوع حسگر، محل نصب، حدود هشدار و امکان کالیبراسیون | پایش روزمره بدون ایجاد اطمینان کاذب |
| جنس ناحیه کار | نوع فولاد زنگنزن، شیشه یا پوشش داخلی و مقاومت شیمیایی | تمیزکاری، دوام و سازگاری با مواد مصرفی |
| صدا، روشنایی و لرزش | روش و شرایط اندازهگیری و پایداری مکانیکی | آسایش، دقت کار و کاهش خستگی اپراتور |
| برق و مصرف انرژی | ولتاژ، فرکانس، توان، نوسان مجاز و حفاظت الکتریکی | سازگاری با زیرساخت و حفظ عملکرد پایدار |
| ابعاد خارجی و وزن | عرض، عمق، ارتفاع، وزن و فضای سرویس | حمل، نصب و دسترسی برای تعمیر |
| مدارک و گزارش آزمون | کاتالوگ، گواهی فیلتر، گزارش کارخانه و آزمون محل نصب | امکان اثبات و پیگیری عملکرد دستگاه |
۵.۱ جهت جریان هوا و نقشه واقعی مسیر هوا
اولین مشخصه، افقی یا عمودیبودن جریان است؛ اما نام جهت جریان بهتنهایی کافی نیست. باید یک نقشه یا شماتیک رسمی از مسیر هوا وجود داشته باشد که موارد زیر را نشان دهد:
- محل ورود هوای اتاق؛
- محل پیشفیلتر؛
- موقعیت بلوئر؛
- محل فیلتر HEPA یا ULPA؛
- جهت عبور هوا در ناحیه کار؛
- محل خروج هوا؛
- دریچهها، شکافها یا منافذ سطح کار؛
- مسیر جریان در اطراف ساش و دهانه جلو.
در مدل عمودی باید روشن باشد که هوا پس از نزدیکشدن به سطح کار از چه مسیری خارج میشود. در مدل افقی نیز باید مشخص باشد که هوای عبوری از ناحیه کار چگونه به فضای آزمایشگاه بازمیگردد.
نقشه جریان باید با دستگاه تحویلی و کد دقیق مدل مطابقت داشته باشد. استفاده از تصویر عمومی یک خانواده محصول یا نقشه مدلی مشابه، برای ارزیابی دستگاه واقعی کافی نیست.
۵.۲ ابعاد ناحیه کار و فضای قابل استفاده
ابعاد داخلی معمولاً با سه عدد عرض، عمق و ارتفاع اعلام میشوند، اما تمام این حجم الزاماً قابل استفاده نیست. بخشی از فضا ممکن است به دلیل فیلتر، دیفیوزر، ساش، دریچههای هوا، پریز یا محدودیتهای چیدمان قابل اشغال نباشد.
هنگام انتخاب باید دو مجموعه ابعاد درخواست شود:
- ابعاد اسمی داخلی دستگاه؛
- ابعاد مؤثر و قابل استفاده ناحیه کار.
برای تطبیق ابعاد، بزرگترین وسیلهای که داخل هود قرار خواهد گرفت باید اندازهگیری شود و فضای کافی برای عبور هوای فیلترشده در اطراف آن باقی بماند.
موارد مهم عبارتاند از:
- عرض مؤثر سطح کار؛
- ارتفاع زیر فیلتر یا دیفیوزر؛
- عمق قابل استفاده دور از لبه جلو؛
- ارتفاع بازشوی ساش؛
- فاصله تجهیزات از دیوارهها؛
- امکان بازشدن درپوش ظروف؛
- فضای لازم برای حرکت آرام دست اپراتور؛
- امکان خارجکردن سطح کار برای تمیزکاری.
بزرگبودن ابعاد خارجی الزاماً به معنی ناحیه کار بزرگتر نیست. ضخامت دیوارهها، محل بلوئر و طراحی فیلتر ممکن است بخش قابلتوجهی از حجم دستگاه را اشغال کنند.
۵.۳ سرعت جریان هوا و یکنواختی آن
سرعت جریان هوا یکی از مشخصات مهم هود لامینار است، اما یک مقدار ثابت و جهانی برای همه کلینبنچها وجود ندارد. مقدار مناسب به طراحی دستگاه، جهت جریان، ابعاد محفظه، نوع فیلتر و الگوی مورد انتظار وابسته است.
برای مقایسه صحیح باید پرسیده شود:
- عدد اعلامشده میانگین است یا مقدار اسمی؟
- سرعت در سطح فیلتر اندازهگیری شده یا در ناحیه کار؟
- چند نقطه اندازهگیری شده است؟
- حداقل و حداکثر سرعت چقدر بوده است؟
- محدوده مجاز تغییرات چیست؟
- دستگاه در چه وضعیت کاری قرار داشته است؟
- ناحیه کار خالی بوده یا با چیدمان واقعی آزمون شده است؟
- وسیله اندازهگیری چه دقت و وضعیت کالیبراسیونی داشته است؟
میانگین مناسب میتواند نواحی نامطلوب را پنهان کند. ممکن است چند نقطه سرعت بالا و چند نقطه سرعت پایین داشته باشند، اما میانگین نهایی همچنان قابل قبول به نظر برسد.
سرعت هوا، هدف نهایی نیست
سرعت هوا در هود لامینار یک «هدف نهایی» نیست؛ بلکه ابزاری برای ایجاد الگوی جریان مناسب است.
سرعت بیشازحد میتواند آشفتگی و تلاطم (Turbulence) ایجاد کند و سرعت بسیار کم ممکن است جاروبشدن مؤثر ذرات را مختل سازد. معیار مناسب، محدوده عملکرد تأییدشده دستگاه (Operating Range) است، نه یک عدد مطلق و جدا از الگوی جریان.
بنابراین علاوه بر مقدار میانگین سرعت، باید موارد زیر نیز بررسی شوند:
- یکنواختی توزیع سرعت؛
- نقاط حداقل و حداکثر؛
- شکل خطوط جریان؛
- وجود گردابه یا برگشت جریان؛
- اثر تجهیزات و دست اپراتور؛
- تغییرات سرعت پس از افزایش افت فشار فیلتر.
بعضی سازندگان نیز سرعت پایدار، موتور کنترلشونده و جریان خودجبرانشونده را برای مدلهای مشخص ارائه میکنند؛ اما مقدار و حدود این قابلیت باید برای همان مدل بررسی شود. نمونه مشخصات فنی: Esco
۵.۴ کلاس تمیزی و شمارش ذرات
کلاس تمیزی نشان میدهد غلظت ذرات معلق هوا در اندازههای تعریفشده از حدود مشخصی فراتر نمیرود. استاندارد ISO 14644-1 طبقهبندی پاکی هوا را بر اساس غلظت ذرات هوابرد انجام میدهد.
این طبقهبندی بهتنهایی موارد زیر را اثبات نمیکند:
- استریلبودن ناحیه کار؛
- نبود میکروارگانیسم؛
- ایمنی مواد زیستی یا شیمیایی؛
- حفاظت پرسنل؛
- موفقیت تکنیک آسپتیک؛
- نبود آلودگی سطحی.
برخی سازندگان ممکن است برای ناحیه کار یک دستگاه، کلاسی مانند ISO Class 3 اعلام کنند. این ادعا باید بهعنوان مشخصه همان مدل و همان شرایط آزمون تفسیر شود و نباید به همه کلینبنچها تعمیم داده شود.
هنگام بررسی ادعای کلاس تمیزی باید این اطلاعات درخواست شوند:
- شماره و ویرایش استاندارد؛
- کلاس اعلامشده؛
- اندازه یا اندازههای ذره ارزیابیشده؛
- تعداد و محل نقاط نمونهبرداری؛
- حجم هوای نمونهبرداریشده؛
- وضعیت دستگاه هنگام آزمون؛
- وضعیت ناحیه از نظر ساختهشده، آمادهبهکار یا عملیاتی (As-built, At-rest, Operational)؛
- تاریخ آزمون؛
- مدل و وضعیت کالیبراسیون شمارنده ذرات؛
- نتایج عددی واقعی؛
- حدود پذیرش؛
- نام و صلاحیت مجری آزمون.
کلاس کاتالوگ با عملکرد دستگاه نصبشده یکسان نیست
درج عبارت ISO Class 3 در کاتالوگ، معمولاً نشاندهنده توان طراحی یا نتیجه آزمون دستگاه در شرایط مشخص است.
آنچه برای آزمایشگاه اهمیت بیشتری دارد، گزارش آزمون در محل نصب (In-situ) است که نشان دهد دستگاه تحویلشده پس از حمل و نصب، همچنان کلاس موردنیاز و حدود پذیرش توافقشده را تأمین میکند.
عبارت «مطابق ISO» بدون گزارش آزمون، شرایط اندازهگیری و حدود پذیرش، برای تصمیم خرید کافی نیست.
۵.۵ نوع، کلاس و افت فشار فیلتر
نام HEPA یا ULPA بهتنهایی مشخصات کامل فیلتر نیست. باید کلاس دقیق، استاندارد طبقهبندی، بازده در MPPS، افت فشار و ابعاد فیلتر اعلام شوند.
در ارزیابی فیلتر باید این موارد کنترل شوند:
- نام و سازنده فیلتر؛
- شماره سریال یا کد رهگیری؛
- کلاس فیلتر؛
- استاندارد طبقهبندی؛
- بازده اندازهگیریشده در MPPS؛
- افت فشار اولیه؛
- افت فشار نهایی مجاز؛
- ابعاد و شکل قاب؛
- نوع آببندی؛
- جهت نصب؛
- گواهی آزمون کارخانه؛
- امکان تأمین جایگزین معتبر.
مقایسه فیلترها باید بر اساس کلاس، روش آزمون و سازگاری با دستگاه انجام شود، نه فقط عبارتهایی مانند «فیلتراسیون ۹۹٫۹۹ درصد».
افت فشار نیز باید جدی گرفته شود. فیلتر با بازده بالاتر فقط زمانی انتخاب مناسبی است که بلوئر، کنترلکننده و مسیر هوا برای مقاومت آن طراحی شده باشند.
استاندارد ISO 29463-5:2022 روشهای تعیین بازده عناصر فیلتر در اندازه ذره با بیشترین قابلیت نفوذ (MPPS) را مشخص میکند. منبع رسمی: ISO 29463-5:2022
۵.۶ آزمون یکپارچگی فیلتر نصبشده
گواهی کارخانه فیلتر نشان میدهد خود فیلتر پیش از نصب آزمون شده است؛ اما سلامت فیلتر نصبشده، قاب و آببندی پیرامونی موضوع جداگانهای است.
حملونقل، نصب، ضربه، تعویض فیلتر و تعمیرات میتوانند نشتی ایجاد کنند. به همین دلیل باید امکان اجرای آزمون یکپارچگی در دستگاه نصبشده وجود داشته باشد.
در زمان خرید باید مشخص شود:
- آیا پورت تزریق آئروسل وجود دارد؟
- آیا دسترسی کافی برای اسکن سطح فیلتر فراهم است؟
- چه آئروسل آزمونی استفاده میشود؟
- آیا از PAO یا ماده آزمون تأییدشده دیگری استفاده میشود؟
- آیا اصطلاح DOP فقط نام تاریخی روش است یا واقعاً همان ماده استفاده میشود؟
- دستگاه اندازهگیری فوتومتر است یا شمارنده ذرات؟
- سطح فیلتر و اطراف قاب چگونه اسکن میشوند؟
- حد مجاز نشتی چیست؟
- چه کسی آزمون را انجام میدهد؟
- آیا گزارش عددی ارائه میشود؟
- آیا محل نشت احتمالی ثبت میشود؟
- پس از تعویض فیلتر، آزمون تکرار خواهد شد؟
مشاهده ظاهری فیلتر، خاموشبودن هشدار و مناسببودن سرعت هوا جایگزین آزمون یکپارچگی نیستند.
استاندارد ISO 29463-4:2011 روش اسکن را بهعنوان روش مرجع برای تعیین نشتی عناصر فیلتر معرفی میکند. منبع رسمی: ISO 29463-4:2011
۵.۷ ظرفیت بلوئر و جبران افزایش مقاومت فیلتر
با آلودهشدن تدریجی پیشفیلتر و فیلتر اصلی، افت فشار افزایش مییابد. بلوئر و کنترلکننده باید بتوانند تا محدوده تعریفشده، جریان موردنیاز را حفظ کنند.
مشخصات موردنیاز عبارتاند از:
- نوع موتور AC، DC یا ECM؛
- منحنی فشار–دبی بلوئر؛
- محدوده کنترل دور؛
- ظرفیت جبران افزایش افت فشار؛
- مصرف انرژی در حالت عادی؛
- مصرف انرژی در پایان عمر فیلتر؛
- نحوه تشخیص رسیدن بلوئر به حداکثر توان؛
- وجود هشدار افت جریان؛
- امکان تنظیم پس از تعویض فیلتر.
عبارت «جریان خودجبرانشونده» باید با دقت بررسی شود. این قابلیت معمولاً فقط در یک محدوده مشخص عمل میکند و نمیتواند گرفتگی نامحدود فیلتر یا انسداد دریچهها را جبران کند.
۵.۸ حسگرها، نمایشگر و سامانه هشدار
در دستگاههای دارای کنترل دیجیتال باید مشخص شود نمایشگر دقیقاً چه کمیتی را نشان میدهد. مقدار نمایشدادهشده ممکن است یکی از موارد زیر باشد:
- سرعت هوا؛
- فشار تفاضلی؛
- درصد توان بلوئر؛
- دور موتور؛
- مقدار محاسباتی یا تخمینی؛
- وضعیت عادی یا هشدار.
اطلاعات ضروری عبارتاند از:
- نوع حسگر؛
- محل نصب حسگر؛
- تعداد نقاط پایش؛
- دامنه اندازهگیری؛
- دقت و تفکیکپذیری؛
- دوره کالیبراسیون؛
- روش دسترسی به تنظیمات؛
- حدود هشدار بالا و پایین؛
- تأخیر زمانی فعالشدن هشدار؛
- عملکرد هشدار در خرابی حسگر؛
- امکان ثبت و استخراج رویدادها.
نمایش عدد با چند رقم اعشار الزاماً به معنی دقت بالا نیست. اعتبار عدد به حسگر، محل نصب، روش اندازهگیری و وضعیت کالیبراسیون وابسته است.
همچنین باید بررسی شود آیا کاربر میتواند حدود هشدار را بدون رمز یا ابزار تخصصی تغییر دهد. تغییر غیرمجاز این حدود ممکن است سامانه هشدار را عملاً بیاثر کند.
۵.۹ جنس سطح کار و قابلیت تمیزکاری
ناحیه داخلی باید با مواد مصرفی، شویندهها و ضدعفونیکنندههای آزمایشگاه سازگار باشد. عبارت کلی «استیل» برای ارزیابی کافی نیست و در کاربردهای حساس بهتر است نوع فولاد زنگنزن و کیفیت پرداخت سطح مشخص شود.
موارد مهم عبارتاند از:
- جنس سطح کار؛
- یکپارچه یا چندبخشیبودن آن؛
- وجود گوشههای گرد؛
- تعداد درزها و پیچهای نمایان؛
- امکان خارجکردن سطح کار؛
- مقاومت در برابر خوردگی؛
- سازگاری با مواد ضدعفونیکننده؛
- دسترسی به زیر سطح کار؛
- محل جمعشدن مایعات؛
- امکان تمیزکردن دیوارهها و ساش؛
- جنس و مقاومت دیفیوزر.
سطح بسیار براق ممکن است خیرگی ایجاد کند و سطح بیشازحد زبر نیز تمیزکاری را دشوار سازد. نوع پرداخت باید با نیاز تمیزکاری، مقاومت شیمیایی و آسایش اپراتور هماهنگ باشد.
۵.۱۰ صدا، روشنایی، لرزش و ارگونومی
صدا، روشنایی و ارگونومی ممکن است مستقیماً کلاس تمیزی را تعیین نکنند، اما بر تمرکز، خستگی و کیفیت عملکرد اپراتور اثر میگذارند.
سطح صدای اعلامشده فقط زمانی قابل مقایسه است که موارد زیر مشخص باشند:
- محل اندازهگیری؛
- فاصله از دستگاه؛
- صدای زمینه محیط؛
- حالت کاری دستگاه؛
- دور بلوئر؛
- واحد و روش اندازهگیری.
در مقایسه باید بررسی شود:
- صدای دستگاه در دور عادی؛
- صدا در بیشترین دور؛
- لرزش سطح کار؛
- نوع و شدت روشنایی؛
- خیرگی و انعکاس؛
- ارتفاع سطح کار؛
- زاویه دید اپراتور؛
- فضای پا؛
- دسترسی به پنل کنترل؛
- نیروی لازم برای حرکت ساش؛
- امکان کار در حالت نشسته یا ایستاده.
برای فعالیتهایی مانند میکرومانیپولیشن یا کار با تجهیزات حساس، لرزش سطح کار باید جداگانه ارزیابی شود.
۵.۱۱ برق، نوسان ولتاژ و مصرف انرژی
مشخصات برق باید با شبکه محل نصب مطابقت داشته باشند. پیش از خرید باید این موارد بررسی شوند:
- ولتاژ نامی؛
- فرکانس؛
- توان مصرفی؛
- جریان راهاندازی؛
- نوع دوشاخه؛
- اتصال زمین؛
- فیوز یا حفاظت داخلی؛
- تعداد و ظرفیت پریزهای داخل ناحیه کار؛
- مصرف بلوئر، روشنایی و UV؛
- مصرف در حالت آمادهبهکار؛
- سازگاری با UPS یا برق اضطراری؛
- رفتار دستگاه پس از قطع و وصل برق؛
- وجود حافظه برای تنظیمات؛
- بازگشت خودکار بلوئر پس از وصل برق؛
- ثبت هشدار قطع برق.
کنترل نوسان ولتاژ
موضوع نوسان ولتاژ بهویژه در مدلهای دارای کنترلر دیجیتال یا موتورهای دورمتغیر اهمیت دارد. پیش از خرید باید مشخص شود:
- دامنه قابل تحمل نوسان ولتاژ چقدر است؟
- آیا کنترلر در افت یا افزایش ولتاژ خطا میدهد؟
- آیا سرعت جریان با تغییر ولتاژ ثابت میماند؟
- آیا محافظ ولتاژ یا تثبیتکننده داخلی وجود دارد؟
- آیا استفاده از استابلایزر یا UPS توصیه میشود؟
- پس از نوسان برق، تنظیمات و حدود هشدار حفظ میشوند؟
تجهیزات برقی داخل ناحیه کار نیز گرما تولید میکنند و ممکن است الگوی جریان را مختل کنند. ظرفیت پریز داخلی بهتنهایی مجوز استفاده از هر تجهیزی نیست؛ بار حرارتی، ابعاد و اثر آن بر جریان نیز باید بررسی شود.
۵.۱۲ ابعاد خارجی، وزن و الزامات نصب
پیش از سفارش باید مسیر کامل حمل و نصب بررسی شود:
- ابعاد بستهبندی؛
- عرض درها و راهروها؛
- ظرفیت آسانسور؛
- شعاع گردش؛
- تحمل وزن کف؛
- ارتفاع سقف؛
- فاصله لازم از دیوار؛
- فضای دسترسی به پیشفیلتر؛
- فضای تعویض فیلتر اصلی؛
- دسترسی به بلوئر و تابلو برق؛
- محل پریز؛
- جریان هوای سیستم تهویه اتاق؛
- فاصله از در، پنجره و مسیر پرتردد.
فضای سرویس اهمیت ویژهای دارد. دستگاهی ممکن است از نظر ابعاد در محل جا شود، اما برای تعویض فیلتر، بازکردن پنل یا تعمیر بلوئر فضای کافی نداشته باشد.
۵.۱۳ مدارک فنی و آزمون تحویل
همراه دستگاه باید مدارکی ارائه شود که امکان شناسایی، بهرهبرداری و کنترل عملکرد را فراهم کنند:
- کاتالوگ مدل دقیق؛
- دفترچه نصب و بهرهبرداری؛
- نقشه مسیر هوا؛
- نقشه برق؛
- فهرست قطعات مصرفی؛
- مشخصات فیلتر و شماره سریال؛
- گواهی آزمون فیلتر؛
- گزارش سرعت و یکنواختی جریان؛
- گزارش شمارش ذرات؛
- گزارش آزمون یکپارچگی؛
- گزارش صدا و روشنایی، در صورت ادعا؛
- گواهی ایمنی الکتریکی؛
- برنامه نگهداری؛
- روش کالیبراسیون حسگر؛
- شرایط ضمانت و خدمات.
گزارش کارخانه ارزشمند است، اما پس از حمل و نصب نیز بهتر است آزمون پذیرش در محل انجام شود. روشها و حدود پذیرش باید پیش از خرید میان آزمایشگاه، تأمینکننده و مجری آزمون توافق شوند.
چکلیست خرید و مشخصات قابل درج در پیشفاکتور
مشخصات کلیدی نباید فقط در بروشور، پیام یا توضیح شفاهی فروشنده باقی بمانند. بهتر است موارد زیر در پیشفاکتور، قرارداد یا پیوست فنی خرید درج شوند:
۱. مشخصات هویتی و طراحی
- کد کامل مدل؛
- کشور و شرکت سازنده؛
- جهت جریان؛
- نوع استقرار؛
- نقشه رسمی مسیر هوا؛
- ابعاد خارجی؛
- وزن؛
- ابعاد مؤثر ناحیه کار.
۲. مشخصات عملکردی
- سرعت اسمی جریان؛
- محدوده عملکرد مجاز؛
- معیار یکنواختی سرعت؛
- روش اندازهگیری؛
- کلاس تمیزی؛
- وضعیت آزمون؛
- اندازه ذره ارزیابیشده؛
- حدود پذیرش شمارش ذرات.
۳. مشخصات فیلتر و بلوئر
- نوع و کلاس فیلتر؛
- استاندارد طبقهبندی؛
- افت فشار اولیه؛
- ابعاد و کد فیلتر جایگزین؛
- روش آزمون یکپارچگی؛
- حد مجاز نشتی؛
- نوع موتور؛
- ظرفیت جبران افت فشار؛
- نوع کنترل دور.
۴. حسگرها و هشدارها
- نوع حسگر؛
- محل حسگر؛
- دامنه و دقت؛
- روش کالیبراسیون؛
- حدود هشدار؛
- نحوه ثبت رخدادها؛
- رفتار دستگاه در خرابی حسگر.
۵. برق و شرایط نصب
- ولتاژ و فرکانس؛
- توان مصرفی؛
- دامنه مجاز نوسان ولتاژ؛
- نیاز یا عدم نیاز به استابلایزر؛
- مشخصات اتصال زمین؛
- ابعاد بستهبندی؛
- فضای موردنیاز برای سرویس؛
- شرایط محیطی مجاز.
۶. مدارک و خدمات
- مدارک قابل تحویل؛
- آزمونهای کارخانه؛
- آزمونهای پذیرش در محل؛
- مسئول اجرای آزمون؛
- مسئول رفع عدم انطباق؛
- دوره ضمانت؛
- زمان پاسخگویی خدمات؛
- زمان تأمین فیلتر جایگزین؛
- آموزش اپراتور؛
- آموزش نگهداری؛
- هزینه آزمونهای دورهای.
اصل قراردادی
هر مشخصهای که برای پذیرش دستگاه اهمیت دارد، باید دارای مقدار، روش آزمون، حد پذیرش و مسئول اجرا باشد.
هشدار درباره مقایسه کاتالوگها
دو عدد مشابه همیشه قابل مقایسه نیستند. ممکن است یک سازنده سرعت را در سطح فیلتر و سازنده دیگر در مرکز ناحیه کار اعلام کند. ممکن است کلاس تمیزی برای دستگاه خالی اندازهگیری شده باشد، در حالی که محصول دیگری نتیجه شرایط متفاوتی را گزارش کند.
عبارتهای تبلیغاتی بدون جزئیات فنی کافی نیستند
- جریان کاملاً لامینار؛
- فیلتر صددرصد؛
- محیط کاملاً استریل؛
- بدون نیاز به کالیبراسیون؛
- کنترل هوشمند؛
- استاندارد جهانی؛
- مطابق ISO؛
- بدون آلودگی؛
- بهترین کلاس تمیزی.
هر ادعا باید به یک پارامتر قابل اندازهگیری، استاندارد مشخص، روش آزمون و گزارش قابل بررسی متصل باشد.
جمعبندی مشخصات فنی
مهمترین مشخصات هود لامینار شامل جهت و یکنواختی جریان، ابعاد مؤثر ناحیه کار، کلاس تمیزی، کلاس و افت فشار فیلتر، امکان آزمون یکپارچگی، ظرفیت بلوئر، حسگرها، جنس سطوح، شرایط برق و نصب و مدارک آزمون است.
هیچ عددی نباید جدا از روش و شرایط اندازهگیری تفسیر شود. سرعت اسمی بدون الگوی جریان مناسب، کلاس تمیزی بدون گزارش شمارش ذرات و فیلتر با بازده بالا بدون آببندی و آزمون نشتی، برای اثبات عملکرد کافی نیستند.
انتخاب حرفهای زمانی انجام میشود که مشخصات کاتالوگ به نیاز واقعی فرایند تبدیل شوند و حدود پذیرش دستگاه پیش از خرید بهصورت مکتوب مشخص شده باشند.
در بخش بعد، کاربردهای مجاز و غیرمجاز هود لامینار بررسی میشوند. همچنین روشن خواهد شد که در کدام کاربردها کنترل دورهای عملکرد، تأیید کلاس تمیزی، آزمون یکپارچگی و کالیبراسیون حسگرها اهمیت بیشتری دارند و در کدام کاربردهای کمحساسیت میتوان برنامه کنترل سادهتری تعریف کرد.
۶. کاربردهای هود لامینار آزمایشگاهی و سطح کنترل موردنیاز
هود لامینار آزمایشگاهی زمانی انتخاب مناسبی است که هدف اصلی، کاهش ورود ذرات هوابرد به یک محصول، ماده یا فرایند غیرخطرناک باشد.
نام یک فعالیت، مانند «کشت»، «آمادهسازی استریل» یا PCR، بهتنهایی برای انتخاب دستگاه کافی نیست. نوع ماده، احتمال تولید آئروسل، پیامد آلودگی، نیاز به حفاظت اپراتور و شرایط محیط باید در یک ارزیابی خطر بررسی شوند.
انتخاب تجهیزات مهندسی و اقدامات کنترلی باید بر اساس مجموعهای از عوامل انجام شود:
- ماهیت ماده؛
- روش اجرایی؛
- احتمال تولید قطره یا آئروسل؛
- محیط انجام کار؛
- پیامد مواجهه؛
- میزان حساسیت محصول؛
- صلاحیت و آموزش کارکنان.
راهنمای رسمی CDC نیز ارزیابی خطر را وابسته به خطر ماده، فرایندها و رویههای اجرایی، کنترلهای موجود، محیط آزمایشگاه و صلاحیت کارکنان میداند. منبع رسمی: ارزیابی خطر زیستی CDC
اصل محدودکننده استفاده از هود لامینار
هود لامینار فقط برای موادی مناسب است که کار با آنها روی میز باز آزمایشگاه، از نظر مواجهه اپراتور و محیط ایمن باشد و در آنها حفاظت محصول، نه حفاظت پرسنل یا مهار بخار و آئروسل، هدف اصلی باشد.
اگر ماده یا فرایند به مهار زیستی، کنترل بخار شیمیایی، مهار پودر خطرناک یا حفاظت از کارکنان نیاز داشته باشد، افزایش سرعت هوا، نصب فیلتر قویتر یا اجرای آزمونهای بیشتر نمیتواند کلینبنچ را به تجهیز مهارکننده تبدیل کند.
تفاوت کالیبراسیون با کنترل عملکرد
اصطلاح «کالیبراسیون هود لامینار» در کاربرد روزمره زیاد استفاده میشود، اما از نظر فنی بهتر است میان فعالیتهای زیر تفاوت گذاشته شود:
کالیبراسیون حسگرها و ابزارها
مقایسه و تنظیم ابزارهایی مانند حسگر سرعت، حسگر فشار، آنمومتر و شمارنده ذرات در برابر مرجع یا روش معتبر.
آزمون عملکرد دستگاه
سنجش سرعت و یکنواختی جریان، مشاهده الگوی جریان و کنترل عملکرد هشدارها و اجزای کنترلی.
آزمون یکپارچگی فیلتر
بررسی نشتی مدیای فیلتر، قاب، اتصالات و آببندی پیرامونی فیلتر نصبشده.
تأیید کلاس تمیزی
شمارش ذرات در نقاط و شرایط تعریفشده برای بررسی انطباق با کلاس تمیزی موردنظر.
تأیید صلاحیت Qualification / Certification
مجموعهای از آزمونها و مستندات که مناسببودن دستگاه نصبشده را برای کاربرد موردنظر نشان میدهد.
بنابراین کل هود معمولاً مانند ترازو یا دماسنج با یک مرجع واحد «کالیبره» نمیشود. اجزای اندازهگیری آن کالیبره میشوند و عملکرد کلی دستگاه با مجموعهای از آزمونها ارزیابی و تأیید میگردد.
استاندارد ISO 14644-3:2019 روشهای آزمون برای اتاقهای تمیز، نواحی تمیز و سایر محیطهای کنترلشده را ارائه میکند. این استاندارد صرفاً یک استاندارد اختصاصی برای هود لامینار نیست، اما بعضی روشهای آن برای بررسی عملکرد جریان، سامانه فیلتر نصبشده و شرایط ناحیه کنترلشده کاربرد دارند. منبع رسمی: ISO 14644-3:2019
جدول کاربردها و سطح کنترل پیشنهادی
| کاربرد | وضعیت استفاده از هود لامینار | هدف اصلی | سطح کنترل عملکرد |
|---|---|---|---|
| آمادهسازی محیط کشت، بافر و معرف غیرخطرناک | مناسب، در صورت نیاز واقعی به حفاظت محصول | کاهش ورود ذرات و آلودگی محیطی | متوسط؛ متناسب با حساسیت فرایند |
| آمادهسازی آسپتیک دارویی غیرخطرناک | مشروط به انطباق کامل با الزامات فرایند، محیط و برنامه کنترل رسمی | ایجاد ناحیه هوایی کنترلشده برای فرایند آسپتیک | بالا، رسمی و مستند؛ همراه با تأیید دورهای |
| آمادهسازی معرف PCR پیش از تکثیر | مناسب مشروط؛ پس از بررسی طراحی واقعی دستگاه | کاهش آلودگی ذرهای و انتقال DNA یا آمپلیکون | متوسط تا بالا؛ همراه با کنترل آلودگی فرایند |
| کشت بافت گیاهی و ریزازدیادی | مناسب برای مواد غیرخطرناک | حفاظت از محیط کشت و ماده گیاهی | متوسط؛ متناسب با نرخ آلودگی و ارزش کشت |
| مونتاژ قطعات حساس به ذرات | مناسب در صورت نبود بخار یا ماده خطرناک | کاهش رسوب ذرات روی قطعه یا محصول | بر اساس حساسیت محصول و الزامات کیفیت |
| آموزش تکنیک آسپتیک با مواد بیخطر | قابل استفاده با محدودیت | آموزش چیدمان، حرکت دست و کنترل آلودگی | سادهتر، همراه با کنترل عملیاتی پایه |
| کشت سلولهای انسانی یا پریمات و نمونههای اولیه بالینی | معمولاً نامناسب برای کلینبنچ معمولی | نیاز همزمان به حفاظت محصول و اپراتور | نیازمند تجهیز مهارکننده مناسب و ارزیابی خطر اختصاصی است |
| کشتهای عفونی، ناشناخته یا مولد آئروسل | نامناسب | نیاز به مهار زیستی | کابینت ایمنی زیستی یا تجهیز تعیینشده در ارزیابی خطر |
| داروهای خطرناک، مواد سمی یا پودرهای حساسکننده | نامناسب | نیاز به مهار مواجهه | تجهیز مهارکننده متناسب با ماده و فرایند |
| حلالها، مواد فرار و بخارات شیمیایی خطرناک | نامناسب | نیاز به جمعآوری و تخلیه بخار | هود شیمیایی یا تهویه موضعی مناسب |
۶.۱ آمادهسازی محیط کشت، بافر و معرفهای غیرخطرناک
یکی از کاربردهای رایج هود لامینار، آمادهسازی محلولها، بافرها، محیطهای کشت و معرفهایی است که:
- برای اپراتور و محیط خطر شناختهشدهای ایجاد نمیکنند؛
- بخار، پودر یا آئروسل خطرناک تولید نمیکنند؛
- در برابر ورود ذرات یا آلودگی محیطی حساساند؛
- باید در ظروف تمیز یا استریل توزیع شوند.
نمونه فعالیتها میتواند شامل موارد زیر باشد:
- توزیع محیط کشت استریل؛
- انتقال بافر به ظروف تمیز؛
- آمادهسازی محلولهای غیرخطرناک؛
- مونتاژ مجموعههای نمونهبرداری تمیز؛
- آمادهسازی معرفهای غیرخطرناک؛
- بستهبندی اقلام حساس به ذرات.
هود در این کاربردها ماده، ظرف، ابزار یا سطح را استریل نمیکند. ظروف، ابزار و مواد اولیه باید با روش مناسب آماده شده باشند و اپراتور نیز تکنیک آسپتیک را رعایت کند.
تمیزی هوا، جایگزین تمیزی سطح، ابزار و تکنیک صحیح اپراتور نیست.
اگر ابزار آلوده، سطح تمیزنشده یا حرکت دست نامناسب باشد، جریان هوای فیلترشده بهتنهایی نمیتواند از آلودگی فرایند جلوگیری کند.
سطح کنترل پیشنهادی
برای فعالیت پژوهشی یا عمومی، برنامه کنترل میتواند بر اساس پیامد آلودگی تنظیم شود:
- کنترل وضعیت بلوئر و هشدار پیش از کار؛
- بررسی تمیزی و بازبودن دریچهها؛
- بررسی چیدمان ناحیه کار؛
- ثبت رخدادهای غیرعادی؛
- سنجش دورهای سرعت و یکنواختی جریان؛
- آزمون یکپارچگی فیلتر در برنامه تعیینشده؛
- تکرار آزمون پس از تعویض فیلتر یا مداخله مؤثر بر مسیر هوا.
در فرایند کمحساسیتی که آلودگی فقط باعث تکرار ساده آزمایش میشود، برنامه کنترل ممکن است سبکتر باشد. در فرایندی که آلودگی موجب ازبینرفتن ماده کمیاب، توقف تولید یا گزارش نتیجه نادرست میشود، سطح آزمون و مستندسازی باید بالاتر باشد.
۶.۲ آمادهسازی آسپتیک دارویی غیرخطرناک
ورکبنچ جریان لامینار میتواند فقط در چارچوب یک سامانه کنترلشده و تأییدشده، یکی از اجزای کنترل مهندسی برای آمادهسازی آسپتیک دارویی غیرخطرناک باشد.
دستگاه بهتنهایی برای ایجاد یک فرایند آسپتیک معتبر کافی نیست. عملکرد مناسب آن باید با محیط، رفتار کارکنان، تمیزکاری، کنترل مواد و برنامه پایش هماهنگ باشد.
کاربرد معتبر به این عوامل وابسته است:
- قرارگیری دستگاه در محیط مناسب؛
- طبقهبندی و کنترل شرایط محیط؛
- تأیید عملکرد دستگاه پس از نصب؛
- آموزش و ارزیابی صلاحیت کارکنان؛
- تمیزکاری و ضدعفونی مستند؛
- پایش ذرات و میکروبی متناسب؛
- رعایت زمانها و شرایط نگهداری؛
- اجرای SOPهای مصوب؛
- کنترل مواد، لباس و مسیر ورود اقلام؛
- مستندسازی انحرافها و اقدامات اصلاحی.
کنترل آسپتیک با استریلسازی یکسان نیست
هود لامینار محصول دارویی، ظرف یا ناحیه کار را استریل نمیکند؛ بلکه در صورت عملکرد معتبر و استفاده صحیح، احتمال ورود آلودگی به فرایند آسپتیک را کاهش میدهد.
سطح کنترل پیشنهادی
در آمادهسازی استریل دارویی، برنامه کنترل باید رسمی، ادواری و مستند باشد و بر اساس مقررات، استاندارد حرفهای، SOP مجموعه و ارزیابی خطر تعیین شود.
این برنامه معمولاً شامل موارد زیر است:
- تأیید صلاحیت اولیه پس از نصب؛
- آزمون سرعت و یکنواختی جریان؛
- آزمون یکپارچگی فیلتر؛
- بررسی الگوی جریان؛
- تأیید کلاس تمیزی؛
- کنترل و کالیبراسیون حسگرها؛
- پایش محیطی؛
- آزمون مجدد پس از جابهجایی، تعمیر یا تعویض فیلتر؛
- ثبت عدم انطباق؛
- اجرای اقدام اصلاحی و پیشگیرانه.
فصل USP <797> الزامات و موضوعات مربوط به آمادهسازی دارویی استریل، کارکنان، آموزش، امکانات و پایش محیطی را پوشش میدهد. منبع رسمی: USP <797>
برای داروهای خطرناک، کلینبنچ معمولی مناسب نیست. در چنین کاربردهایی باید تجهیز مهارکننده و الزامات اختصاصی مواجهه شغلی و محیطی بررسی شوند. منبع رسمی: USP <800>
۶.۳ آمادهسازی معرف PCR و ناحیه پیش از تکثیر
در فرایند PCR، مقدار بسیار کمی DNA یا آمپلیکون میتواند نتیجه مثبت کاذب ایجاد کند. به همین دلیل، آمادهسازی مسترمیکس و معرفها باید در ناحیه آمادهسازی پیش از تکثیر انجام شود؛ ناحیهای که از محصولات تکثیرشده و فعالیتهای پس از PCR جدا است.
یک ورکاستیشن دارای جریان فیلترشده میتواند به کاهش ورود ذرات و آلودگی محیطی کمک کند، اما همه دستگاههایی که با نام PCR Cabinet عرضه میشوند ساختار یکسانی ندارند.
برخی مدلها دارای این اجزا هستند:
- بلوئر؛
- فیلتر HEPA؛
- جریان هوای فعال؛
- هشدار یا نمایشگر؛
- سطح کار قابل تمیزکاری؛
- UV کمکی.
برخی دیگر فقط یک محفظه بسته و چراغ UV دارند و فاقد جریان یکجهته فعال هستند.
استفاده صحیح مستلزم موارد زیر است:
- جداسازی ناحیه پیش از تکثیر از ناحیه پس از تکثیر؛
- حرکت یکطرفه مواد و کارکنان؛
- اختصاص وسایل، پیپتها و لباس به هر ناحیه؛
- استفاده از کنترلهای منفی؛
- تمیزکاری با روش مناسب برای آلودگی اسید نوکلئیک؛
- جلوگیری از ورود محصولات تکثیرشده به ناحیه آمادهسازی؛
- تعویض دستکش در مراحل مناسب؛
- عدم اتکا به UV بهعنوان تنها روش کنترل؛
- بررسی روند نتایج مثبت غیرمنتظره.
سطح کنترل پیشنهادی
اگر دستگاه دارای جریان فعال و فیلتر HEPA است، برنامه کنترل باید شامل موارد زیر باشد:
- بررسی دورهای جریان؛
- کنترل عملکرد هشدار؛
- آزمون یکپارچگی فیلتر؛
- تمیزکاری مستند؛
- کنترل آلودگی سطحی یا فرایندی؛
- ارزیابی پس از تعمیر یا جابهجایی.
در آزمایشگاه تشخیصی یا فرایندی که نتیجه بالینی، قانونی یا حقوقی ایجاد میکند، مستندسازی باید سختگیرانهتر از یک آزمایش پژوهشی مقدماتی باشد.
علاوه بر آزمونهای دستگاه، عملکرد فرایند نیز باید با کنترلهای منفی، پایش آلودگی و بررسی روند نتایج ارزیابی شود. یک هود با عملکرد هوایی مناسب نمیتواند خطای ناشی از انتقال آمپلیکون با دستکش، پیپت یا مواد مصرفی را بهتنهایی کنترل کند.
۶.۴ کشت بافت گیاهی و ریزازدیادی
هود لامینار در کشت بافت گیاهی، ریزازدیادی، کشت بذر و انتقال مواد گیاهی غیرخطرناک کاربرد گستردهای دارد. هدف، کاهش ورود قارچ، باکتری و ذرات محیطی به محیط کشت است.
کاربرد مناسب به این شرایط وابسته است:
- مواد گیاهی و میکروارگانیسمهای احتمالی برای اپراتور خطرناک نباشند؛
- ضدعفونی اولیه ماده گیاهی خارج از ناحیه کار و طبق SOP انجام شود؛
- ظروف و ابزار استریل یا بهدرستی آماده شده باشند؛
- چیدمان تمیز به آلوده رعایت شود؛
- زباله و بافت مصرفشده بهموقع خارج شوند؛
- شعله یا منبع حرارتی جریان هوا را مختل نکند؛
- اپراتور از تماس دست و ابزار آلوده با ناحیه تمیز جلوگیری کند.
سطح کنترل پیشنهادی
در آزمایشگاه آموزشی کوچک، ممکن است کنترل عملیاتی و آزمون دورهای پایه کافی باشد. در واحد تجاری ریزازدیادی که آلودگی یک سری کشت خسارت قابلتوجه ایجاد میکند، بهتر است این موارد بهصورت مستند پایش شوند:
- درصد آلودگی کشتها؛
- تکرار آلودگی در دورههای زمانی مختلف؛
- نوع آلودگی غالب؛
- ارتباط آلودگی با اپراتور؛
- ارتباط آلودگی با شیفت کاری؛
- ارتباط آلودگی با دستگاه یا محل انجام کار؛
- ارتباط آلودگی با نوع ماده گیاهی یا محیط کشت؛
- عملکرد جریان هوا؛
- سلامت فیلتر؛
- نتایج تمیزکاری؛
- تغییرات پس از تعمیر یا جابهجایی.
این رویکرد کمک میکند آلودگی فقط بهعنوان یک عدد ثبت نشود، بلکه علتهای احتمالی آن نیز ردیابی شوند.
در این کاربرد، «کالیبراسیون» به معنای کالیبراسیون کل دستگاه نیست؛ حسگرها کالیبره میشوند و عملکرد جریان، فیلتر و هشدارها تأیید میگردد.
۶.۵ مونتاژ قطعات حساس به ذرات
کلینبنچ میتواند در مونتاژ، بررسی یا بستهبندی قطعاتی استفاده شود که به گردوغبار و ذرات حساساند؛ از جمله:
- قطعات اپتیکی؛
- حسگرها؛
- اجزای الکترونیکی ظریف؛
- تجهیزات میکروفلوئیدیک؛
- قطعات دقیق مکانیکی؛
- بستهبندی محصولات حساس به ذرات؛
- مونتاژ بعضی تجهیزات پزشکی غیرخطرناک.
در این کاربرد، هدف الزاماً کنترل میکروبی نیست. ممکن است فقط غلظت ذرات، رسوب گردوغبار یا پاکی سطح قطعه اهمیت داشته باشد.
سطح کنترل پیشنهادی
- برای مونتاژ آموزشی یا نمونه اولیه، کنترل سادهتر ممکن است کافی باشد.
- برای تولید محصول پزشکی، اپتیکی یا قراردادی، کلاس تمیزی و حدود پذیرش باید در اسناد کیفیت تعریف شوند.
- شمارش میکروبی فقط زمانی لازم است که فرایند یا مشخصات محصول آن را الزام کند.
- آزمون ذرات، جریان و یکپارچگی فیلتر باید بر اساس ریسک خرابی یا رد محصول برنامهریزی شود.
- نتایج کنترل باید با نرخ خرابی، بازکاری یا رد محصول مقایسه شوند.
در صورت استفاده از چسب، حلال، رزین یا مادهای که بخار خطرناک تولید میکند، کلینبنچ انتخاب مناسبی برای مهار بخار نیست.
۶.۶ آموزش تکنیک آسپتیک و فعالیتهای کمخطر
هود لامینار میتواند برای آموزش موضوعاتی مانند موارد زیر استفاده شود:
- چیدمان صحیح اقلام؛
- حرکت آرام دست؛
- جلوگیری از ایجاد سایه جریان؛
- بازکردن صحیح ظروف؛
- تفکیک وسایل تمیز و مصرفشده؛
- تمیزکاری ناحیه کار؛
- شناخت هشدارهای دستگاه؛
- درک محدودیتهای کلینبنچ.
مواد آموزشی باید غیرخطرناک و از نظر ارزیابی خطر مناسب باشند.
هشدار آموزشی
کاربرد آموزشی نباید به عادتدادن کاربر به انجام کارهای خطرناک در کلینبنچ منجر شود.
برای مثال، نباید به دانشجو آموزش داده شود که وجود فیلتر HEPA یا جریان عمودی، انجام کار با ماده عفونی یا ماده شیمیایی خطرناک را مجاز میکند.
سطح کنترل پیشنهادی
در فعالیت آموزشی کمحساسیت، برنامه کنترل میتواند سادهتر باشد، اما حذف کامل کنترل مناسب نیست. حداقل باید این موارد بررسی شوند:
- عملکرد بلوئر؛
- نبود هشدار فعال؛
- سلامت ظاهری دستگاه؛
- بازبودن مسیرهای هوا؛
- تمیزی سطح کار؛
- وضعیت پیشفیلتر؛
- مناسببودن چیدمان؛
- اجرای آزمونهای دورهای مطابق برنامه آزمایشگاه یا توصیه سازنده.
۶.۷ کشت سلولهای انسانی یا حیوانی و نمونههای بالینی
کلینبنچ معمولی نباید بهطور پیشفرض برای کشت سلولهای انسانی، پریمات، نمونههای اولیه بالینی یا موادی استفاده شود که احتمال وجود عامل عفونی در آنها مطرح است.
دلایل این محدودیت عبارتاند از:
- احتمال وجود آلودگی عفونی شناختهنشده؛
- تولید قطره و آئروسل هنگام پیپتاژ؛
- مواجهه دست و صورت اپراتور؛
- انتقال هوای عبوری از ناحیه کار به اتاق؛
- نبود مهار معتبر برای نشت یا شکستن ظروف؛
- نبود حفاظت تأییدشده محیطی.
کلینبنچ بهتنهایی حفاظت معتبر و تأییدشده برای اپراتور فراهم نمیکند.
حتی اگر هدف اصلی حفظ تمیزی و استریلیتی کشت باشد، حفاظت محصول نباید به قیمت حذف حفاظت کارکنان انجام شود.
اصل انتخاب تجهیز
وقتی هم حفاظت محصول و هم حفاظت اپراتور لازم است، باید تجهیزی انتخاب شود که هر دو نوع حفاظت را بر اساس طراحی، آزمون و ارزیابی خطر معتبر فراهم کند.
راهنمای CDC برای آزمایشگاههای انسانی و حیوانی، کار با سلولهای انسانی و سایر پریماتها را در چارچوب رویهها و مهار BSL-2 و کابینت ایمنی زیستی کلاس II یا بالاتر قرار میدهد و کلینبنچ را برای حفاظت اپراتور کافی نمیداند. منبع رسمی: CDC Laboratory Safe Work Practices
۶.۸ مواد عفونی، کشتهای ناشناخته و فعالیتهای مولد آئروسل
هود لامینار برای موارد زیر مناسب نیست:
- کشت عوامل بیماریزا؛
- ماده با وضعیت عفونی نامشخص؛
- مواد اولیه انسانی یا حیوانی پرخطر؛
- فعالیتهای مولد آئروسل؛
- بازکردن ظروف تحت فشار؛
- همگنسازی یا ورتکس ماده خطرناک؛
- انتقال سوسپانسیونهای عفونی؛
- کار با سموم زیستی نیازمند مهار.
انتخاب سطح مهار و تجهیزات حفاظتی باید بر اساس ارزیابی خطر ماده، روش، تجهیزات و محیط انجام شود.
استفاده از فیلتر HEPA در مسیر ورودی بهتنهایی کافی نیست؛ زیرا هوای عبوری از ماده ممکن است بدون مهار معتبر به سمت کاربر یا فضای آزمایشگاه خارج شود.
کاهش ذرات معادل مهار زیستی نیست.
خاموشبودن هشدار، کلاس تمیزی بالا یا موفقیت آزمون یکپارچگی فیلتر نمیتواند فقدان طراحی مهار را جبران کند.
راهنمای BMBL انتخاب روشهای کار، تجهیزات ایمنی و تمهیدات تأسیسات را بر مبنای ارزیابی خطر زیستی توصیه میکند. منبع رسمی: CDC/NIH BMBL
۶.۹ مواد شیمیایی فرار، پودرهای خطرناک و داروهای نیازمند مهار
کلینبنچ برای کنترل موارد زیر طراحی نشده است:
- بخارات حلالهای آلی؛
- گازهای سمی یا خورنده؛
- مواد قابل اشتعال فرار؛
- پودرهای سمی یا حساسکننده؛
- نانوذرات نیازمند مهار؛
- ترکیبات سرطانزا؛
- مواد دارای سمیت تولیدمثلی؛
- داروهای خطرناک؛
- مواد با سمیت نامشخص.
هود لامینار برای کنترل کیفیت ذرهای طراحی شده است، نه برای جمعآوری بخار یا مهار شیمیایی.
در مدل افقی، جریان میتواند آلاینده را مستقیماً به سمت اپراتور منتقل کند. در مدل عمودی نیز خروج هوا به اتاق یا نبود فشار منفی به معنی فقدان مهار معتبر است.
برای بخارات و مواد شیمیایی خطرناک باید از هود شیمیایی یا تهویه موضعی متناسب با خطر استفاده شود. هود شیمیایی برای محصورکردن و تخلیه مواد خطرناک، فرار یا قابل اشتعال طراحی میشود. منبع مرجع: Prudent Practices in the Laboratory
برای داروهای خطرناک، پودرهای سمی یا مواد حساسکننده نیز باید الزامات مهار، تهویه و کنترل مواجهه اختصاصی بررسی شوند.
۶.۱۰ تعیین سطح کنترل دورهای بر اساس کاربرد
برای برنامهریزی کنترل، کاربردها را میتوان بر اساس پیامد خرابی و حساسیت فرایند به سه سطح تقسیم کرد. این تقسیمبندی یک چارچوب تصمیمگیری است و جایگزین الزامات قانونی، استانداردهای تخصصی یا ارزیابی خطر اختصاصی نیست.
کاربردهای بحرانی و قانونمند
نمونهها:
- آمادهسازی دارویی استریل؛
- تولید محصول پزشکی؛
- فرایند دارای الزام اعتباربخشی؛
- فعالیتی که آلودگی آن میتواند برای بیمار یا مصرفکننده خطر ایجاد کند؛
- فرایند دارای حدود پذیرش قراردادی یا قانونی.
کنترلهای مورد انتظار:
- تأیید صلاحیت اولیه؛
- آزمونهای ادواری رسمی؛
- آزمون یکپارچگی فیلتر؛
- سرعت و یکنواختی جریان؛
- بررسی الگوی جریان؛
- تأیید کلاس تمیزی؛
- کالیبراسیون حسگرها؛
- پایش محیط؛
- مستندسازی کامل؛
- آزمون مجدد پس از تغییر مؤثر بر عملکرد؛
- ثبت عدم انطباق و اقدام اصلاحی.
کاربردهای پژوهشی یا تولیدی حساس
نمونهها:
- PCR تشخیصی یا پژوهشی حساس؛
- کشت بافت گیاهی تجاری؛
- آمادهسازی ماده کمیاب؛
- مونتاژ قطعات گرانقیمت و حساس به ذره؛
- فرایندی که آلودگی باعث توقف کار یا تکرار پرهزینه میشود.
کنترلهای مورد انتظار:
- آزمون دورهای جریان و فیلتر؛
- ثبت هشدارها؛
- بررسی روند آلودگی یا رد محصول؛
- کنترل پس از تعمیر و جابهجایی؛
- کالیبراسیون حسگر در صورت استفاده از داده آن برای پذیرش؛
- ثبت تغییرات مهم در عملکرد؛
- بررسی ارتباط خطا با اپراتور، شیفت و دستگاه.
کاربردهای عمومی و کمحساسیت
نمونهها:
- آموزش با مواد بیخطر؛
- آمادهسازی عمومی معرف غیرحساس؛
- مونتاژ نمونه اولیه با پیامد کم آلودگی؛
- فعالیتهای کوتاه و غیرقانونمند با ریسک پایین.
کنترلهای مورد انتظار:
- بازرسی عملیاتی پیش از استفاده؛
- نگهداری پیشفیلتر؛
- کنترل هشدار و بلوئر؛
- بررسی بازبودن مسیر هوا؛
- آزمون عملکرد در دوره تعیینشده توسط سازنده یا آزمایشگاه؛
- آزمون مجدد پس از تعمیر یا تغییر مهم.
نکته تصمیمگیری
برنامه سادهتر به معنی نبود کنترل نیست. حتی در کاربرد کمحساسیت باید بتوان نشان داد که دستگاه جریان مؤثر ایجاد میکند، فیلتر و مسیر هوا آسیب آشکار ندارند و هشدارهای اصلی کار میکنند.
چه رویدادهایی نیاز به ارزیابی مجدد دارند؟
صرفنظر از برنامه زمانی، پس از رویدادهای زیر باید نیاز به آزمون یا تأیید مجدد بررسی شود:
- نصب اولیه؛
- جابهجایی دستگاه؛
- تعویض فیلتر؛
- تعمیر بلوئر؛
- تغییر کنترل دور؛
- تعویض حسگر؛
- بازکردن پلنوم؛
- ضربه شدید یا حمل نامناسب؛
- تغییر محل نصب؛
- تغییر سیستم تهویه اتاق؛
- افزایش غیرعادی نرخ آلودگی؛
- هشدار تکرارشونده؛
- تغییر کاربرد دستگاه؛
- ورود فرایندی با حساسیت بالاتر؛
- تغییر مهم در چیدمان تجهیزات؛
- تغییر حدود پذیرش یا الزامات کیفیت.
جمعبندی کاربردهای هود لامینار
هود لامینار برای حفاظت از محصول، ماده و فرایندهای غیرخطرناک در برابر ذرات هوابرد طراحی شده است. آمادهسازی معرفهای غیرخطرناک، بعضی فرایندهای آسپتیک، آمادهسازی پیش از PCR، کشت بافت گیاهی و مونتاژ قطعات حساس به ذرات از کاربردهای ممکن آن هستند.
مناسببودن دستگاه به نام فعالیت وابسته نیست؛ بلکه باید ماهیت ماده، احتمال تولید آئروسل، نیاز به حفاظت اپراتور، پیامد آلودگی و الزامات کیفی بررسی شوند.
کلینبنچ برای مواد عفونی، مواد بالینی پرخطر، کشت سلول انسانی یا پریمات بدون مهار مناسب، مواد شیمیایی فرار، پودرهای خطرناک و داروهای نیازمند مهار انتخاب مناسبی نیست.
همچنین «کالیبراسیون هود» باید بهدرستی تفسیر شود: حسگرها و ابزارهای اندازهگیری کالیبره میشوند، اما عملکرد دستگاه با آزمون جریان، یکپارچگی فیلتر، شمارش ذرات، بررسی هشدار و تأیید صلاحیت ارزیابی میشود.
هرچه پیامد آلودگی یا خرابی بیشتر باشد، برنامه کنترل باید رسمیتر، مستندتر و جامعتر باشد؛ و انتخاب دستگاه باید بر اساس ارزیابی خطر انجام شود، نه نام تجاری یا عنوان کلی دستگاه.
در بخش بعد، مزایا و محدودیتهای هود لامینار آزمایشگاهی بهصورت متعادل و مقایسهای بررسی خواهند شد.
۷. مزایا و محدودیتهای هود لامینار آزمایشگاهی
هود لامینار آزمایشگاهی میتواند برای حفاظت از محصول، ماده یا فرایند غیرخطرناک در برابر ذرات هوابرد بسیار مفید باشد؛ اما این مزیت فقط زمانی حاصل میشود که دستگاه درست انتخاب، نصب، آزمون، نگهداری و استفاده شود.
هیچ کلینبنچی برای همه فعالیتهای آزمایشگاهی مناسب نیست. جهت جریان، طراحی فیلتر و بلوئر، شرایط اتاق، چیدمان تجهیزات، رفتار اپراتور و برنامه کنترل دورهای، همگی بر عملکرد واقعی دستگاه اثر میگذارند.
مهمترین نکته در ارزیابی این تجهیز آن است که مزایا و محدودیتها همزمان بررسی شوند. عبارتهایی مانند «هوای تمیز»، «فیلتر HEPA» یا «جریان لامینار» نباید باعث شوند کاربر محدودیتهای ایمنی و عملیاتی دستگاه را نادیده بگیرد.
نکته اصطلاحی درباره «جریان لامینار»
در این مقاله، عبارتهای «هود لامینار» و «جریان لامینار» بهعنوان نامهای رایج علمی و تجاری این گروه از تجهیزات استفاده میشوند. بااینحال، در ادبیات استاندارد، اصطلاح دقیقتر جریان یکجهته (Unidirectional Airflow) است.
جریان یکجهته، جریان کنترلشدهای است که در سطح مقطع ناحیه موردنظر، سرعت نسبتاً پایدار و خطوط جریان تقریباً موازی ایجاد میکند. استفاده از واژه «لامینار» نباید به این معنا تفسیر شود که هوا در تمام نقاط دستگاه، در همه شرایط کاری و با هر نوع چیدمان، الزاماً در رژیم کاملاً لامینار مکانیک سیالات قرار دارد.
منبع رسمی: ISO 14644-1اصل ارزیابی
مزیت واقعی هود لامینار، ایجاد یک ناحیه کاری با هوای فیلترشده و الگوی جریان یکجهته کنترلشده برای حفاظت از محصول غیرخطرناک است.
این دستگاه بهخودیخود حفاظت معتبر پرسنل، مهار زیستی، جمعآوری بخار شیمیایی یا استریلسازی را فراهم نمیکند.
جدول خلاصه مزایا و محدودیتها
| مزایا | محدودیتها |
|---|---|
| کاهش ورود ذرات هوابرد به محصول یا فرایند | نبود حفاظت معتبر و تأییدشده برای اپراتور |
| ایجاد جریان عمدتاً یکجهته و قابل ارزیابی | حساسیت عملکرد به چیدمان، حرکت دست و موانع |
| مناسب برای فرایندهای تمیز و غیرخطرناک | نامناسب برای مواد عفونی، سمی، فرار یا مولد آئروسل |
| امکان آزمون سرعت، یکنواختی و یکپارچگی فیلتر | نیاز به آزمون، نگهداری و مستندسازی دورهای |
| تنوع در جهت جریان، ابعاد و شکل استقرار | نبود یک سرعت یا پیکربندی مناسب برای همه کاربردها |
| تمیزکاری نسبتاً ساده در طراحی مناسب | استریلنکردن سطح، ابزار، ماده یا فرایند |
| امکان استفاده در پژوهش، آموزش و بعضی فرایندهای تولیدی | تأثیرپذیری از در، پنجره، تهویه اتاق و رفتوآمد |
| قابلیت تجهیز به حسگر، هشدار و کنترل دور | احتمال ایجاد اطمینان کاذب توسط نمایشگر یا هشدار |
| امکان تعریف حدود پذیرش و کنترل عملکرد | هزینه تعویض فیلتر، آزمون و خدمات تخصصی |
| کاهش آلودگی و رد محصول در کاربرد مناسب | محدودیت فضا و ایجاد سایه جریان در اطراف تجهیزات |
۷.۱ کاهش ورود ذرات و آلودگی محیطی به محصول
مهمترین مزیت هود لامینار، عبور هوای فیلترشده از ناحیه کار و کاهش احتمال ورود ذرات محیطی به محصول، ظرف، قطعه یا فرایند است.
این ویژگی میتواند در فعالیتهایی مانند موارد زیر مفید باشد:
- آمادهسازی معرفهای غیرخطرناک؛
- انتقال مواد تمیز یا استریل؛
- کشت بافت گیاهی؛
- آمادهسازی پیش از PCR؛
- مونتاژ قطعات اپتیکی یا الکترونیکی حساس؛
- بستهبندی محصولات حساس به ذرات؛
- آموزش تکنیک آسپتیک با مواد بیخطر.
بااینحال، کاهش ذرات فقط زمانی قابل انتظار است که:
- فیلتر سالم و بهدرستی آببندی شده باشد؛
- جریان هوا در محدوده تأییدشده قرار داشته باشد؛
- موانع بزرگ در مسیر جریان وجود نداشته باشند؛
- عملیات در ناحیه مؤثر کار انجام شود؛
- اپراتور تکنیک صحیح را رعایت کند؛
- سطح، ابزار و مواد ورودی از قبل تمیز یا استریل باشند.
تمیزی هوای ورودی نمیتواند آلودگی واردشده با دستکش، ابزار، ظرف یا سطح آلوده را حذف کند.
۷.۲ ایجاد الگوی جریان قابل اندازهگیری و کنترل
در یک کلینبنچ مناسب، سرعت و الگوی جریان هوا را میتوان با روشهای تعریفشده ارزیابی کرد. این امکان، دستگاه را از یک محفظه ساده یا جعبه دارای فن متمایز میکند.
پارامترهای قابل بررسی ممکن است شامل این موارد باشند:
- میانگین سرعت هوا؛
- حداقل و حداکثر سرعت در نقاط مختلف؛
- یکنواختی توزیع جریان؛
- الگوی حرکت هوا؛
- وجود ناحیه کمجریان یا گردابه؛
- عملکرد هشدارها؛
- سلامت و یکپارچگی فیلتر؛
- شمارش ذرات در ناحیه کار.
وجود پارامترهای قابل اندازهگیری، امکان تعریف حدود پذیرش، ثبت نتایج و پیگیری تغییرات عملکرد را فراهم میکند.
بااینحال، اندازهگیری یک پارامتر بهتنهایی کافی نیست. برای مثال:
- سرعت مناسب، نشتی فیلتر را رد نمیکند؛
- شمارش ذرات قابل قبول، حفاظت اپراتور را اثبات نمیکند؛
- عملکرد حسگر، یکنواختی کل ناحیه کار را نشان نمیدهد؛
- صدای عادی بلوئر، سلامت کامل سامانه را تضمین نمیکند؛
- نبود هشدار، به معنی تأیید همه نقاط ناحیه کار نیست.
۷.۳ سادگی نسبی بهرهبرداری
کلینبنچ در مقایسه با بعضی تجهیزات مهارکننده، ساختار عملیاتی سادهتری دارد. در بسیاری از مدلها، اپراتور پس از روشنکردن بلوئر، انتظار برای پایدارشدن جریان، تمیزکردن سطح و چیدمان صحیح وسایل میتواند کار را آغاز کند.
مزایای عملیاتی ممکن است شامل موارد زیر باشند:
- دسترسی مستقیم به سطح کار؛
- دید مناسب به فرایند؛
- کنترل ساده بلوئر و روشنایی؛
- امکان استفاده در حالت نشسته یا ایستاده؛
- امکان نصب رومیزی یا پایهدار؛
- آموزش نسبتاً ساده اصول اولیه کار.
اما سادگی ظاهری نباید باعث سادهانگاری شود. اپراتور باید پیش از استفاده، درباره چیدمان صحیح، محدوده مؤثر کار، مواد مجاز و غیرمجاز، پاسخ به هشدارها و روش تمیزکاری آموزش ببیند. رفتارهای عملیاتی مؤثر بر عملکرد، بهصورت تفصیلی در بخش ۷.۸ بررسی میشوند.
کارکردن آسان با دستگاه، به معنی بینیازی از آموزش نیست.
۷.۴ تنوع در ابعاد، جهت جریان و طراحی
هودهای لامینار در ابعاد و پیکربندیهای مختلف عرضه میشوند. این تنوع میتواند امکان تطبیق دستگاه با فضای آزمایشگاه و نوع فعالیت را افزایش دهد.
گزینههای رایج عبارتاند از:
- جریان افقی؛
- جریان عمودی؛
- مدل رومیزی؛
- مدل پایهدار؛
- دستگاههای با عرض و عمق متفاوت؛
- مدلهای دارای فیلتر HEPA یا ULPA؛
- مدلهای ساده یا دارای کنترل دیجیتال؛
- مدلهای دارای ساش یا دیواره جلویی؛
- مدلهای مناسب تجهیزات بلند یا قطعات عریض.
این تنوع یک مزیت است؛ اما در صورت نبود تعریف دقیق نیاز، میتواند انتخاب را دشوار کند. برای مثال:
- دستگاه بزرگ ممکن است فضای سرویس کافی نداشته باشد؛
- مدل عمودی ممکن است زیر تجهیزات حجیم سایه جریان ایجاد کند؛
- مدل افقی ممکن است آلودگی تولیدشده را به سمت کاربر هدایت کند؛
- فیلتر ULPA ممکن است هزینه و افت فشار بیشتری ایجاد کند؛
- کنترل دیجیتال ممکن است به قطعات و نرمافزار اختصاصی وابسته باشد.
بنابراین تنوع مدلها زمانی مزیت محسوب میشود که انتخاب بر اساس ارزیابی خطر، ابعاد واقعی تجهیزات و حدود پذیرش انجام شود.
۷.۵ مزایا و محدودیتهای هود لامینار افقی
مزایای احتمالی
- مسیر مستقیمتر هوای فیلترشده از فیلتر پشتی به سمت محصول؛
- امکان تماس اولیه هوا با اقلام نزدیکتر به فیلتر؛
- مشاهده و درک آسانتر جهت جریان؛
- دسترسی بازتر به ناحیه کار در بعضی مدلها؛
- مناسببودن برای بعضی قطعات مسطح یا فرایندهای غیرخطرناک.
محدودیتهای مهم
- خروج هوا از ناحیه کار به سمت اپراتور؛
- انتقال احتمالی ذرات، قطرات یا آلاینده تولیدشده به ناحیه تنفسی کاربر؛
- حساسیت زیاد به قرارگیری دست و تجهیزات در مسیر جریان؛
- محدودیت در استفاده از وسایل بلند؛
- نامناسببودن برای مواد خطرناک؛
- تأثیر حرکت سریع دست بر جریان مستقیم.
مزایای مدل افقی مشروط به آناند که میان فیلتر و محصول مانعی وجود نداشته باشد و عملیات در بخش جلویی یا لبه دهانه انجام نشود.
مدل افقی ممکن است برای حفاظت محصول مناسب باشد، اما مسیر خروج هوا میتواند هر آلاینده تولیدشده را به سمت اپراتور هدایت کند.
۷.۶ مزایا و محدودیتهای هود لامینار عمودی
مزایای احتمالی
- امکان استفاده آسانتر از بعضی ظروف و تجهیزات بلند؛
- اشغال کمتر فضای پشتی در برخی طراحیها؛
- کاهش نسبی دمش مستقیم افقی به سمت صورت کاربر؛
- امکان استفاده از ساش یا دیواره جلویی در برخی مدلها؛
- انعطاف بیشتر در بعضی چیدمانهای آزمایشگاهی.
محدودیتهای مهم
- ایجاد ناحیه کمجریان یا سایه جریان زیر تجهیزات بزرگ؛
- تغییر جهت هوا در نزدیکی سطح کار؛
- احتمال آشفتگی نزدیک دهانه جلو؛
- حساسیت به مسدودشدن منافذ یا شیارهای سطح کار؛
- وابستگی عملکرد به طراحی دیفیوزر و مسیر خروج؛
- نبود حفاظت تأییدشده پرسنل در کلینبنچ معمولی.
کاهش دمش مستقیم افقی در مدل عمودی نباید با مهار آلاینده اشتباه گرفته شود. اگر هوا پس از عبور از ناحیه کار به اتاق بازگردد، همچنان حفاظت معتبر اپراتور فراهم نشده است.
راهنمای سریع انتخاب میان مدل افقی و عمودی
| معیار تصمیم | ترجیح احتمالی مدل افقی | ترجیح احتمالی مدل عمودی |
|---|---|---|
| ارتفاع ظروف یا تجهیزات | کم تا متوسط | متوسط تا زیاد |
| قطعه مسطح و نیاز به مسیر مستقیم هوا | در صورت نبود مانع، ممکن است مناسبتر باشد | وابسته به چیدمان و سایه جریان |
| تجهیزات بلند | ممکن است مسیر جریان را بیشتر مسدود کنند | معمولاً انعطاف بیشتری فراهم میکند |
| فضای سرویس پشت دستگاه | ممکن است به عمق و دسترسی پشتی بیشتری نیاز داشته باشد | ممکن است نیاز پشتی کمتر باشد |
| فضای بالای دستگاه | بسته به طراحی اهمیت کمتری دارد | برای فیلتر، بلوئر و سرویس بالایی مهمتر است |
| استفاده از ساش جلویی | در همه مدلها وجود ندارد | در بعضی طراحیها رایجتر است |
| تولید آئروسل یا ماده خطرناک | مجاز نیست؛ ممکن است آلاینده به سمت اپراتور حرکت کند | مجاز نیست؛ جریان عمودی به معنی مهار نیست |
| نیاز به حفاظت اپراتور | مناسب نیست | مناسب نیست |
| معیار نهایی انتخاب | چیدمان، نقشه جریان و آزمون همان مدل | چیدمان، نقشه جریان و آزمون همان مدل |
این جدول فقط یک راهنمای اولیه است. انتخاب نهایی باید با بررسی نقشه واقعی جریان، ابعاد مؤثر، محل خروج هوا، تجهیزات داخل دستگاه و ارزیابی خطر انجام شود.
۷.۷ تمیزکاری و نگهداری نسبتاً ساده در طراحی مناسب
سطوح صاف، گوشههای گرد، تعداد کم درزها و سطح کار قابل برداشت میتوانند تمیزکاری را آسانتر کنند.
ویژگیهای مفید طراحی عبارتاند از:
- سطح کار مقاوم به خوردگی؛
- گوشههای داخلی گرد؛
- دسترسی به زیر سطح کار؛
- کمبودن پیچها و اتصالات نمایان؛
- امکان خارجکردن قطعات برای تمیزکاری؛
- دسترسی آسان به پیشفیلتر؛
- شیشه یا ساش قابل تمیزکردن؛
- نبود شکافهای غیرقابل دسترس.
بااینحال، تمیزکاری ساده فقط در صورتی یک مزیت واقعی است که طراحی دستگاه با مواد شوینده و ضدعفونیکننده مورد استفاده سازگار باشد.
محدودیتهای احتمالی شامل این موارد هستند:
- خوردگی سطح بر اثر مواد ناسازگار؛
- باقیماندن مایع در زیر سطح کار؛
- آسیب دیفیوزر با تمیزکاری نامناسب؛
- دسترسی دشوار به بخش پشتی یا زیرین؛
- آسیب فیلتر بر اثر پاشش مستقیم مایع؛
- وجود درزهای محل تجمع آلودگی؛
- ایجاد خط و خش روی سطح داخلی.
۷.۸ وابستگی عملکرد به رفتار اپراتور
یکی از محدودیتهای اساسی هود لامینار این است که عملکرد واقعی آن فقط به دستگاه وابسته نیست. رفتار اپراتور میتواند ناحیه جریان مناسب را حفظ یا مختل کند.
رفتارهای نامناسب شامل موارد زیر هستند:
- حرکت سریع دست؛
- ورود و خروج مکرر وسایل؛
- کار در لبه جلویی؛
- قرارگیری دست میان فیلتر و محصول؛
- چیدمان شلوغ؛
- مسدودکردن دیفیوزر یا منافذ سطح کار؛
- استفاده از شعله؛
- قراردادن تجهیزات گرم؛
- بازکردن همزمان تعداد زیادی ظرف؛
- صحبت، سرفه یا عطسه نزدیک دهانه؛
- ورود ابزار و بستهبندی آلوده؛
- مخلوطکردن اقلام تمیز و مصرفشده؛
- استفاده از دستگاه برای مواد نامناسب؛
- قراردادن وسایل دائمی و غیرضروری داخل ناحیه کار.
بنابراین حتی دستگاهی که در آزمون بدون بار عملکرد خوبی دارد، ممکن است در شرایط عملیاتی و با چیدمان نامناسب نتواند همان کیفیت جریان را حفظ کند.
آزمون دستگاه، جایگزین ارزیابی روش کار اپراتور نیست.
۷.۹ حساسیت به شرایط محل نصب
هود لامینار به جریانهای هوای محیط حساس است. نصب نامناسب میتواند باعث آشفتگی در دهانه دستگاه یا تغییر مسیر جریان شود.
عوامل محیطی مؤثر عبارتاند از:
- باز و بستهشدن در؛
- پنجره باز؛
- دریچه رفت یا برگشت سیستم تهویه؛
- فن دیواری یا پنکه؛
- رفتوآمد زیاد؛
- عبور افراد از مقابل دستگاه؛
- تغییرات فشار اتاق؛
- جریان هوای ناشی از کولر؛
- فضای ناکافی در پشت یا بالای دستگاه؛
- قرارگیری چند هود در مجاورت یکدیگر.
محل نصب باید پیش از خرید و پس از نصب ارزیابی شود. ممکن است دستگاه در کارخانه یا اتاق آزمون عملکرد مناسبی داشته باشد، اما پس از نصب در مقابل دریچه تهویه یا مسیر رفتوآمد، جریان آن مختل شود.
۷.۱۰ ناتوانی در حفاظت معتبر پرسنل و محیط
مهمترین محدودیت ایمنی کلینبنچ، نبود طراحی معتبر برای مهار آلاینده و حفاظت کارکنان است.
در یک هود لامینار معمولی:
- هوای ورودی برای حفاظت محصول فیلتر میشود؛
- هوای عبوری ممکن است مستقیماً یا غیرمستقیم به اتاق بازگردد؛
- فشار منفی و جریان ورودی محافظ در دهانه الزاماً وجود ندارد؛
- هوای آلودهشده از روی ماده ممکن است مهار نشود؛
- فیلتر ورودی، آلاینده تولیدشده در ناحیه کار را کنترل نمیکند.
به همین دلیل، این دستگاه برای موارد زیر مناسب نیست:
- مواد و کشتهای عفونی؛
- مواد با وضعیت زیستی نامشخص؛
- مواد اولیه بالینی؛
- فعالیتهای مولد آئروسل خطرناک؛
- داروهای خطرناک؛
- پودرهای سمی یا حساسکننده؛
- حلالهای فرار؛
- گازها و بخارات شیمیایی خطرناک.
محدودیت غیرقابل جبران
نبود طراحی مهار را نمیتوان با فیلتر قویتر، سرعت بیشتر، UV، ساش، هشدار دیجیتال یا آزمونهای دورهای جبران کرد.
انتخاب تجهیزات حفاظتی برای فعالیتهای زیستی باید بر اساس ارزیابی خطر، مسیر انتشار و نوع مهار موردنیاز انجام شود. منبع رسمی: CDC/NIH BMBL
۷.۱۱ استریلنکردن ماده، سطح و فرایند
هود لامینار میتواند ورود ذرات هوابرد را کاهش دهد، اما دستگاه استریلکننده نیست.
این تجهیز بهتنهایی موارد زیر را تضمین نمیکند:
- استریلبودن سطح کار؛
- استریلبودن ابزار؛
- استریلبودن دستکش؛
- استریلبودن ظرف و ماده؛
- نبود میکروارگانیسم؛
- موفقیت تکنیک آسپتیک؛
- نبود آلودگی سطحی؛
- نبود آلودگی منتقلشده توسط اپراتور.
حتی وجود UV-C نیز این محدودیت را برطرف نمیکند؛ زیرا اثربخشی آن به دوز تابش، شدت، زمان، فاصله، زاویه، تمیزی لامپ، هندسه سطح و نبود سایه وابسته است.
UV-C اثر محدودی بر بخشهای پوشیده، سطوح تیره، زبر یا دارای منافذ و نقاط خارج از خط مستقیم تابش دارد. بقایای آلی و آلودگی سطحی نیز میتوانند با جذب یا مسدودکردن تابش، اثربخشی را کاهش دهند.
افزون بر این، برخی میکروارگانیسمها ممکن است سازوکارهای ترمیم آسیب نوری داشته باشند. به همین دلیل، UV-C باید یک روش کمکی و اعتبارسنجیشده تلقی شود، نه جایگزین تمیزکاری و ضدعفونی مناسب. منبع علمی: مرور فناوریهای UV-C
عبارتهایی مانند «هود استریل» یا «محیط صددرصد استریل» باید با احتیاط بررسی شوند. آنچه دستگاه میتواند ایجاد کند، یک ناحیه هوایی کنترلشده تحت شرایط مشخص است، نه تضمین مطلق استریلیتی.
۷.۱۲ نیاز به نگهداری، آزمون و هزینههای دورهای
هود لامینار یک تجهیز بدون هزینه نگهداری نیست. حفظ عملکرد آن به مجموعهای از اقدامات دورهای وابسته است.
هزینهها و نیازهای معمول ممکن است شامل موارد زیر باشند:
- تعویض یا تمیزکردن پیشفیلتر، طبق طراحی سازنده؛
- تعویض فیلتر اصلی؛
- آزمون یکپارچگی فیلتر؛
- سنجش سرعت و یکنواختی جریان؛
- شمارش ذرات در کاربردهای لازم؛
- کالیبراسیون حسگرها؛
- تعمیر بلوئر؛
- تعویض برد یا کنترلر؛
- کنترل ایمنی برق؛
- سرویس ساش و روشنایی؛
- مستندسازی و صدور گزارش؛
- توقف دستگاه در زمان سرویس.
فیلتر اصلی نباید فقط بر اساس مدت زمان ثابت تعویض شود. تصمیم تعویض باید با توجه به افت فشار، کاهش جریان، آسیب، نشتی، محدودیت بلوئر و توصیه سازنده انجام شود.
از سوی دیگر، بهتعویقانداختن سرویس میتواند باعث کاهش کیفیت جریان، افزایش مصرف انرژی، فشار بیشتر بر بلوئر یا ایجاد اطمینان کاذب شود.
۷.۱۳ احتمال ایجاد اطمینان کاذب
ظاهر تمیز دستگاه، صدای بلوئر، روشنبودن چراغ سبز یا نمایش یک عدد عادی ممکن است باعث شود کاربر تصور کند تمام عملکرد دستگاه تأیید شده است.
این برداشت میتواند خطرناک باشد؛ زیرا:
- یک حسگر فقط یک نقطه یا کمیت محدود را پایش میکند؛
- نمایشگر ممکن است کالیبره نباشد؛
- فیلتر ممکن است نشتی موضعی داشته باشد؛
- جریان در بخشی از ناحیه کار مختل شده باشد؛
- هشدارها ممکن است دستکاری یا غیرفعال شده باشند؛
- مسیر هوا با وسایل مسدود شده باشد؛
- مواد نامناسب داخل دستگاه استفاده شوند؛
- UV ممکن است فقط بخشهای بدون سایه را تحت تأثیر قرار دهد.
نبود هشدار، معادل تأیید کامل عملکرد نیست.
سامانه هشدار باید بهعنوان ابزار پایش روزانه استفاده شود، نه جایگزین آزمونهای دورهای و ارزیابی فرایند.
۷.۱۴ محدودیت فضا و ظرفیت عملیاتی
ابعاد اعلامشده دستگاه همیشه با فضای مؤثر قابل استفاده برابر نیستند. بخشی از محفظه باید برای عبور هوا و جلوگیری از ایجاد مانع خالی بماند.
قراردادن تجهیزات زیاد میتواند پیامدهای زیر را ایجاد کند:
- کاهش فضای حرکت دست؛
- ایجاد سایه جریان؛
- انسداد منافذ یا دیفیوزر؛
- افزایش گرما؛
- ایجاد گردابه؛
- قرارگیری محصول نزدیک لبه جلو؛
- دشواری تمیزکاری؛
- مخلوطشدن اقلام تمیز و مصرفشده.
بنابراین کلینبنچ نباید بهعنوان محل نگهداری دائمی تجهیزات و مواد استفاده شود. فقط وسایل ضروری همان فرایند باید وارد ناحیه کار شوند.
ظرفیت واقعی باید بر اساس چیدمان عملیاتی، نه فقط ابعاد خالی داخل کاتالوگ، ارزیابی شود.
۷.۱۵ محدودیت استفاده از شعله و تجهیزات گرم
شعله باز و تجهیزات گرم میتوانند الگوی جریان هوا را مختل کنند. هوای گرم به سمت بالا حرکت میکند و ممکن است جریان یکجهته را به جریان آشفته تبدیل کند.
مشکلات احتمالی عبارتاند از:
- ایجاد جریان همرفتی؛
- آسیب به فیلتر یا دیفیوزر؛
- افزایش خطر آتشسوزی؛
- اشتعال بخارهای قابل اشتعال؛
- آسیب به پوشش داخلی؛
- تغییر شرایط دمایی ناحیه کار؛
- ایجاد ناحیه کمجریان در اطراف وسیله گرم.
وجود پریز داخل دستگاه به معنی مجازبودن استفاده از هر وسیله برقی یا حرارتی نیست. پیش از استفاده باید اثر وسیله بر جریان، بار حرارتی و ایمنی بررسی شود.
در بسیاری از فعالیتها بهتر است بهجای شعله باز از گزینههای کمخطرتر و متناسب با فرایند استفاده شود؛ از جمله:
- لوپهای یکبارمصرف استریل؛
- لوپاستریلکن یا میکرواینسینراتور برقی (Electric Microincinerator)؛
- کوره الکتریکی کوچک مخصوص ابزارهای سیمی؛
- ابزارهای از پیش استریلشده؛
- روشهای شیمیایی تأییدشده، در صورت سازگاری با فرایند.
راهنمای CDC نیز در فعالیتهای میکروبیولوژی، استفاده از لوپ و سوزن یکبارمصرف یا اینسینراتور برقی برای ابزارهای سیمی را بهجای شعله باز توصیه میکند. منبع رسمی: CDC Safe Work Practices
۷.۱۶ مزایا و محدودیتهای اقتصادی
از نظر اقتصادی، هود لامینار ممکن است در کاربرد درست باعث کاهش موارد زیر شود:
- آلودگی محصول؛
- تکرار آزمایش؛
- ازبینرفتن مواد؛
- رد قطعه؛
- توقف فرایند؛
- بازکاری؛
- مصرف اضافی مواد اولیه.
بااینحال، قیمت خرید فقط بخشی از هزینه واقعی دستگاه است.
هزینه کل مالکیت (Total Cost of Ownership — TCO)
قیمت خرید و راهاندازی
دستگاه، پایه، حمل، نصب، آموزش و آزمون پذیرش.
هزینههای دورهای نگهداری
فیلتر، پیشفیلتر، آزمون، کالیبراسیون، تعمیر، برق و تمیزکاری.
هزینه توقف یا ازدسترفتن فرایند
توقف دستگاه، رد محصول، تکرار آزمایش، اتلاف ماده و تأخیر در تحویل.
سایر هزینههای قابل بررسی عبارتاند از:
- فیلتر جایگزین؛
- پیشفیلتر؛
- آزمونهای دورهای؛
- کالیبراسیون حسگر؛
- تعمیر بلوئر و کنترلر؛
- مصرف برق؛
- مواد تمیزکاری؛
- آموزش کارکنان؛
- توقف دستگاه؛
- حمل و جابهجایی؛
- خدمات پس از فروش؛
- خسارت ناشی از آلودگی یا رد محصول.
مدل ارزانتری که فیلتر آن کمیاب، برد آن غیرقابل تعمیر یا آزمون آن دشوار باشد، ممکن است در بلندمدت هزینه بیشتری ایجاد کند.
در مقابل، مدل پیشرفتهتر نیز فقط زمانی ارزش اقتصادی دارد که امکانات آن برای فرایند واقعاً لازم، قابل استفاده و قابل نگهداری باشند.
۷.۱۷ چه زمانی هود لامینار انتخاب مناسبی است؟
کادر تصمیمگیری
هود لامینار میتواند انتخاب مناسبی باشد که شرایط زیر همزمان برقرار باشند:
- ماده یا فرایند غیرخطرناک باشد؛
- هدف اصلی حفاظت محصول در برابر ذرات باشد؛
- کار روی میز باز برای اپراتور و محیط ایمن باشد؛
- ابعاد دستگاه با تجهیزات و چیدمان سازگار باشد؛
- محل نصب جریان هوای مزاحم نداشته باشد؛
- دستگاه قابل آزمون و نگهداری باشد؛
- فیلتر و قطعات جایگزین در دسترس باشند؛
- اپراتورها آموزش دیده باشند؛
- حدود پذیرش متناسب با کاربرد تعریف شده باشند؛
- هزینه مالکیت با ارزش محصول و حساسیت فرایند تناسب داشته باشد.
وجود بیشتر این شرایط بدون احراز ایمنبودن ماده کافی نیست. شرط نخست همواره این است که فعالیت به حفاظت پرسنل یا مهار آلاینده نیاز نداشته باشد.
۷.۱۸ چه زمانی هود لامینار کافی نیست؟
کادر هشدار تصمیمگیری
هود لامینار کافی یا مناسب نیست اگر:
- حفاظت اپراتور لازم باشد؛
- ماده عفونی یا ناشناخته باشد؛
- فرایند آئروسل خطرناک تولید کند؛
- بخار شیمیایی یا گاز خطرناک ایجاد شود؛
- پودر سمی یا حساسکننده استفاده شود؛
- داروی خطرناک آماده شود؛
- محیط به فشار منفی یا مهار نیاز داشته باشد؛
- دستگاه باید آلاینده را به خارج ساختمان تخلیه کند؛
- یک استاندارد یا ارزیابی خطر، تجهیز مهارکننده دیگری را الزام کند؛
- امکان آزمون و نگهداری دستگاه وجود نداشته باشد؛
- انتخاب فقط بر اساس نام «هود استریل»، ظاهر دستگاه یا ادعای فروشنده انجام شده باشد.
در این شرایط باید گزینههایی مانند کابینت ایمنی زیستی، هود شیمیایی، ایزولاتور، محفظه مهار پودر یا سامانه تهویه موضعی تخصصی بررسی شوند.
جمعبندی مزایا و محدودیتها
هود لامینار آزمایشگاهی در کاربرد مناسب میتواند با ایجاد جریان هوای فیلترشده و عمدتاً یکجهته، احتمال ورود ذرات به محصول، ماده یا فرایند غیرخطرناک را کاهش دهد.
سادگی نسبی بهرهبرداری، امکان انتخاب میان طراحی افقی و عمودی، تنوع ابعاد، قابلیت آزمون عملکرد و امکان استفاده در فعالیتهای پژوهشی، آموزشی و بعضی فرایندهای تولیدی از مزایای آن هستند.
در مقابل، عملکرد دستگاه به محل نصب، چیدمان، رفتار اپراتور، سلامت فیلتر و نگهداری وابسته است. همچنین کلینبنچ استریلکننده نیست و حفاظت معتبر پرسنل، مهار زیستی یا جمعآوری بخار شیمیایی فراهم نمیکند.
محدودیتهای بنیادی دستگاه را نمیتوان با افزایش سرعت، فیلتر ULPA، UV، ساش یا کنترل دیجیتال جبران کرد. این امکانات ممکن است بخشی از عملکرد را بهبود دهند، اما نوع حفاظت دستگاه را تغییر نمیدهند.
انتخاب صحیح زمانی انجام میشود که مزایای موردنیاز، محدودیتهای غیرقابلقبول، پیامد خرابی، هزینه کل مالکیت و امکان کنترل دورهای پیش از خرید بهصورت شفاف بررسی شوند.
در بخش بعد، روشهای کنترل عملکرد، تأیید صلاحیت و کالیبراسیون اجزای اندازهگیری هود لامینار آزمایشگاهی بررسی خواهند شد.
۸. کنترل عملکرد، تأیید صلاحیت و کالیبراسیون هود لامینار آزمایشگاهی
اطمینان از عملکرد صحیح هود لامینار فقط با روشنشدن بلوئر، مشاهده عدد روی نمایشگر یا احساس حرکت هوا امکانپذیر نیست. عملکرد دستگاه باید با مجموعهای از بازرسیها، اندازهگیریها، آزمونهای فنی و بررسیهای مستند ارزیابی شود.
در هود لامینار معمولاً یک کمیت واحد وجود ندارد که بتوان کل دستگاه را مانند ترازو یا دماسنج «کالیبره» کرد. حسگرها و ابزارهای اندازهگیری کالیبره میشوند، اما سامانه کامل با آزمونهایی مانند سرعت و یکنواختی جریان، مشاهده الگوی هوا، آزمون یکپارچگی فیلتر، شمارش ذرات و کنترل هشدارها ارزیابی میشود.
استاندارد ISO 14644-3:2019 روشهای آزمون محیطهای کنترلشده دارای جریان یکجهته و غیریکجهته را در وضعیتهای ساختهشده، آمادهبهکار و عملیاتی پوشش میدهد. ISO 14644-1:2015 طبقهبندی پاکی هوا را بر اساس غلظت ذرات هوابرد تعریف میکند و ISO 14644-2:2015 حداقل الزامات تدوین برنامه پایش مرتبط با پاکی هوا را ارائه میدهد. این استانداردها فقط برای هود لامینار نوشته نشدهاند، اما بعضی روشها و اصول آنها برای ارزیابی ناحیه کار و سامانه هوای دستگاه کاربرد دارند.
اصل کلیدی
کالیبراسیون ابزار، آزمون عملکرد دستگاه، تأیید کلاس تمیزی و تأیید صلاحیت فرایند، چهار فعالیت مرتبط اما متفاوتاند. موفقیت در یکی از آنها، موفقیت خودکار در سه مورد دیگر را ثابت نمیکند.
۸.۱ تفاوت اصطلاحات اصلی
کالیبراسیون
کالیبراسیون، مقایسه یک ابزار اندازهگیری با مرجع معتبر و تعیین میزان خطا یا انحراف آن است. بسته به طراحی ابزار و روش اجرایی، ممکن است پس از کالیبراسیون، تنظیم نیز انجام شود.
نمونه ابزارهای قابل کالیبراسیون:
- آنمومتر؛
- حسگر داخلی سرعت هوا؛
- ترانسمیتر فشار تفاضلی؛
- شمارنده ذرات؛
- فوتومتر آئروسل؛
- لوکسمتر؛
- صداسنج؛
- رادیومتر UV-C؛
- دماسنج و رطوبتسنج محیط، در صورت استفاده در پذیرش.
تنظیم
تنظیم به معنای تغییر کنترل، حسگر یا سامانه برای نزدیککردن خروجی به مقدار هدف است.
کالیبراسیون و تنظیم یکسان نیستند. ممکن است ابزار کالیبره شود و فقط میزان خطای آن گزارش گردد، بدون اینکه تنظیمی انجام شود. هر تنظیم نیز باید با اندازهگیری مجدد همراه باشد تا نتیجه نهایی مشخص شود.
بررسی صحت Verification
در بررسی صحت، مشخص میشود که یک ابزار، حسگر یا عملکرد در محدوده پذیرش تعریفشده قرار دارد یا خیر.
این فعالیت باید با موارد زیر انجام شود:
- روش مشخص؛
- ابزار یا مرجع معتبر؛
- شرایط اندازهگیری تعریفشده؛
- معیار پذیرش از پیش تعیینشده؛
- ثبت نتیجه.
آزمون عملکرد
آزمون عملکرد، رفتار واقعی دستگاه را بررسی میکند؛ مانند سرعت و یکنواختی جریان، الگوی حرکت هوا، نقاط کمجریان، عملکرد هشدار و نشتی احتمالی فیلتر یا آببندی.
تأیید صلاحیت
تأیید صلاحیت مجموعهای از آزمونها و مستندات است که نشان میدهد دستگاه نصبشده، در شرایط تعریفشده، برای کاربرد موردنظر مناسب است.
تأیید صلاحیت ممکن است شامل بررسی نصب، عملکرد فنی و عملکرد واقعی فرایند باشد.
گواهی Certification
در بازار تجهیزات آزمایشگاهی، این واژه معمولاً برای گزارش رسمی آزمون و تأیید دستگاه یا ناحیه کنترلشده استفاده میشود.
این اصطلاح نباید با موارد زیر اشتباه گرفته شود:
- گواهینامه ISO شرکت؛
- گواهی کالیبراسیون یک ابزار؛
- گزارش آزمون کارخانه فیلتر؛
- گواهی تأیید نوع محصول؛
- برچسب سرویس دورهای.
نکته مهم: عبارت «هود کالیبره شد» بهتنهایی اطلاعات کافی ارائه نمیکند. باید مشخص شود کدام ابزار کالیبره شده، چه آزمونهایی روی دستگاه انجام شدهاند، حدود پذیرش چه بودهاند و نتیجه هر آزمون چیست.
۸.۲ درخت تصمیم ارزیابی خطر پیش از ورود به آزمون فنی
پیش از تعیین برنامه کالیبراسیون و کنترل عملکرد، ابتدا باید بررسی شود که آیا هود لامینار اصولاً تجهیز مناسبی برای فعالیت موردنظر است یا خیر.
نام فعالیت، مانند «PCR»، «کشت»، «داروسازی» یا «آمادهسازی استریل»، بهتنهایی تعیینکننده نیست. ماهیت ماده، روش کار، احتمال تولید آئروسل، پیامد مواجهه و نیاز به حفاظت اپراتور باید بررسی شوند.
راهنمای CDC، ارزیابی خطر زیستی را فرایندی شامل شناسایی خطر، ارزیابی خطر، انتخاب کنترلها و بررسی اثربخشی آنها میداند. راهنمای BMBL نیز انتخاب تجهیزات و روشهای مهار را مبتنی بر ارزیابی خطر و پروتکل انجام کار میداند.
آیا انجام فعالیت روی میز باز برای اپراتور و محیط ایمن است؟
- اگر پاسخ بله و مستند است، ارزیابی ادامه مییابد.
- اگر پاسخ خیر است، هود لامینار حذف میشود.
- اگر پاسخ نامشخص است، دستگاه تا تکمیل ارزیابی خطر از گزینهها حذف میشود.
آیا وجود عامل بیماریزا یا ماده زیستی ناشناخته قابل رد است؟
اگر وجود عامل عفونی، ماده اولیه بالینی، ماده ناشناخته یا آئروسل عفونی مطرح باشد، باید کابینت ایمنی زیستی یا سامانه مهار زیستی مناسب بررسی شود.
کلینبنچ معمولی برای حفاظت اپراتور یا مهار آئروسل عفونی طراحی نشده است.
آیا ماده شیمیایی فرار، سمی، خورنده یا قابل اشتعال استفاده میشود؟
اگر بخار یا گاز خطرناک تولید میشود، هود شیمیایی یا سامانه تهویه موضعی مناسب باید بررسی شود.
فیلتر HEPA برای حذف ذرات طراحی شده است و گاز یا بخار شیمیایی را بهطور عمومی حذف نمیکند. کابینت ایمنی زیستی نیز جایگزین خودکار هود شیمیایی نیست.
آیا هدف اصلی فقط حفاظت محصول غیرخطرناک در برابر ذرات هوابرد است؟
اگر پاسخ مثبت باشد و نیاز به حفاظت پرسنل یا مهار آلاینده وجود نداشته باشد، هود لامینار میتواند وارد مرحله بررسی فنی، انتخاب مدل و تعیین برنامه کنترل شود.
اگر نتوان وجود عامل بیماریزا، وضعیت زیستی ناشناخته یا تولید آئروسل خطرناک را با اطمینان قابل قبول رد کرد، هود لامینار نباید انتخاب شود.
در این تصمیمگیری نباید یک درصد ثابت و عمومی، مانند «۵ درصد احتمال خطر»، تعیین شود. آستانه عددی واحدی برای همه عوامل، روشها و پیامدها وجود ندارد.
جدول تصمیمیار انتخاب تجهیز
| وضعیت فعالیت | حفاظت موردنیاز | تصمیم درباره هود لامینار |
|---|---|---|
| ماده غیرخطرناک و هدف فقط حفاظت محصول است | حفاظت محصول | قابل بررسی |
| وضعیت زیستی ماده نامشخص است | حفاظت اپراتور و محیط تا روشنشدن خطر | هود لامینار حذف شود |
| عامل عفونی یا آئروسل زیستی محتمل است | مهار زیستی | کابینت ایمنی زیستی مناسب بررسی شود |
| بخار یا حلال شیمیایی خطرناک تولید میشود | جمعآوری و تخلیه بخار | هود شیمیایی یا تهویه موضعی بررسی شود |
| پودر سمی یا حساسکننده استفاده میشود | مهار ذره و حفاظت تنفسی | محفظه مهار یا سامانه تخصصی بررسی شود |
| داروی خطرناک آماده میشود | مهار اختصاصی و کنترل مواجهه | کلینبنچ معمولی مناسب نیست |
| تنها نگرانی، آلودگی محصول غیرخطرناک است | حفاظت محصول | هود لامینار میتواند مناسب باشد |
اصل احتیاط: «نامشخص» به معنای «کمخطر» نیست. تا زمانی که قابلقبولبودن خطر فعالیت اثبات نشده است، نباید از هود لامینار بهعنوان گزینه پیشفرض استفاده شود.
جدول آزمونها و کنترلهای اصلی
| آزمون یا کنترل | هدف | ابزار یا روش معمول | خروجی مورد انتظار |
|---|---|---|---|
| بازرسی ظاهری و نصب | شناسایی آسیب، انسداد و نصب نامناسب | چکلیست و بازدید فنی | گزارش وضعیت و عدم انطباق |
| سرعت جریان هوا | بررسی مقدار جریان در صفحه تعریفشده | آنمومتر کالیبره | میانگین، حداقل، حداکثر و نقشه نقاط |
| یکنواختی سرعت | تشخیص نقاط کمجریان یا پرسرعت | شبکه اندازهگیری | نتایج هر نقطه و معیار یکنواختی |
| مشاهده الگوی جریان | تشخیص گردابه، برگشت و سایه جریان | ماده قابل مشاهده و تصویربرداری | فیلم یا گزارش الگوی جریان |
| یکپارچگی فیلتر | تشخیص نشتی فیلتر، قاب و آببندی | آئروسل و فوتومتر یا روش معتبر دیگر | درصد نفوذ یا نقشه نقاط نشتی |
| شمارش ذرات | بررسی کلاس یا وضعیت پاکی هوا | شمارنده ذرات کالیبره | تعداد ذرات در اندازهها و نقاط مشخص |
| عملکرد هشدار | اطمینان از فعالشدن هشدار در شرایط خطا | شبیهسازی کنترلشده | نقطه تحریک و عملکرد صوتی یا دیداری |
| حسگر سرعت یا فشار | بررسی دقت نمایشگر داخلی | مرجع کالیبره | خطا، تصحیح یا نتیجه تنظیم |
| صدا و روشنایی | بررسی شرایط کاری و ادعای کاتالوگ | صداسنج و لوکسمتر | مقدار اندازهگیریشده و شرایط آزمون |
| UV-C، در صورت وجود | بررسی شدت، زمان و اینترلاک | رادیومتر و آزمون عملکرد | شدت، دوز، تایمر و عملکرد ایمنی |
| ایمنی الکتریکی | بررسی اتصال زمین و حفاظت | تجهیزات آزمون برق | نتیجه آزمون ایمنی |
| کنترل فرایند | بررسی مناسببودن دستگاه در کار واقعی | داده آلودگی، کنترل منفی یا رد محصول | روند عملکرد واقعی فرایند |
۸.۳ تأیید صلاحیت نصب، عملکرد و کاربرد
در سامانههای کیفیت، تأیید صلاحیت میتواند به سه مرحله اصلی تقسیم شود. میزان جزئیات هر مرحله باید با حساسیت کاربرد، الزامات قانونی و پیامد خرابی تطبیق داده شود.
تأیید صلاحیت نصب
در IQ بررسی میشود که دستگاه درست تحویل، شناسایی و نصب شده است.
- نام سازنده و کد کامل مدل؛
- شماره سریال دستگاه؛
- مشخصات و شماره سریال فیلتر؛
- جهت جریان هوا؛
- ابعاد و وزن؛
- ولتاژ و فرکانس؛
- اتصال زمین؛
- محل نصب؛
- فاصله از دیوار، سقف و دریچههای تهویه؛
- مسیر دسترسی برای سرویس؛
- تطابق لوازم جانبی با سفارش؛
- وجود دفترچه، نقشه برق و نقشه جریان؛
- وضعیت ظاهری پس از حمل؛
- نصب صحیح ساش، پایه و سطح کار.
IQ نشان نمیدهد عملکرد دستگاه مناسب است؛ بلکه نشان میدهد دستگاه و اجزای آن مطابق مشخصات تعریفشده نصب شدهاند.
تأیید صلاحیت عملکرد
در OQ بررسی میشود که دستگاه در شرایط تعریفشده، عملکرد فنی مورد انتظار را دارد.
- سرعت و یکنواختی جریان؛
- الگوی جریان هوا؛
- یکپارچگی فیلتر نصبشده؛
- شمارش ذرات؛
- عملکرد حسگرها؛
- عملکرد هشدارها؛
- کنترل بلوئر و تغییر دور؛
- عملکرد روشنایی؛
- عملکرد تایمر و اینترلاک UV؛
- بررسی صدا و لرزش، در صورت وجود معیار پذیرش؛
- کنترل رفتار دستگاه پس از قطع و وصل برق.
تأیید صلاحیت عملکرد واقعی
در PQ بررسی میشود که دستگاه در شرایط واقعی استفاده، با حضور اپراتور، وسایل و چیدمان معمول، همچنان نیاز فرایند را برآورده میکند.
- اجرای فرایند واقعی یا شبیهسازیشده؛
- مشاهده جریان با چیدمان معمول؛
- بررسی سایه جریان اطراف تجهیزات؛
- استفاده از کنترلهای منفی؛
- بررسی درصد آلودگی یا رد محصول؛
- ارزیابی عملکرد اپراتورها؛
- بررسی بدترین چیدمان قابل انتظار؛
- بررسی بیشترین تعداد اقلام یا اپراتور مجاز؛
- ثبت رخدادها و انحرافها.
نکته تصمیمگیری: دستگاهی ممکن است IQ و OQ قابل قبول داشته باشد، اما در PQ به دلیل چیدمان شلوغ، تجهیزات نامناسب، روش کار نادرست یا شرایط محل نصب نتواند نیاز فرایند را تأمین کند.
۸.۴ پیششرطهای انجام آزمون
پیش از شروع آزمون باید شرایط دستگاه و محیط ثبت شوند؛ زیرا نتیجه بدون دانستن شرایط آزمون قابل تفسیر نیست.
اطلاعات پایه شامل موارد زیر است:
- وضعیت دستگاه: خالی، آمادهبهکار یا عملیاتی؛
- مدت زمان کارکرد بلوئر پیش از آزمون؛
- وضعیت ساش و دهانه؛
- دور یا حالت کاری بلوئر؛
- وضعیت پیشفیلتر؛
- چیدمان داخل ناحیه کار؛
- دما و رطوبت محیط، در صورت اهمیت؛
- وضعیت درها و پنجرهها؛
- عملکرد سیستم تهویه اتاق؛
- تعداد افراد حاضر؛
- تاریخ آخرین تعویض فیلتر؛
- تاریخ آخرین سرویس؛
- هشدارهای فعال یا ثبتشده؛
- اعتبار کالیبراسیون ابزارهای آزمون.
آزمون باید در شرایطی انجام شود که قابل تکرار و با کاربرد واقعی دستگاه مرتبط باشد.
۸.۵ ارزیابی محیط نصب و جریانهای مزاحم
ارزیابی عملکرد نباید فقط به داخل محفظه محدود شود. جریانهای هوای اتاق میتوانند الگوی جریان در دهانه هود را تغییر دهند و بخشی از عملکرد دستگاه را مختل کنند.
موارد مهم در ارزیابی محیط
- موقعیت دریچههای رفت هوا (Supply Diffusers)؛
- موقعیت دریچههای برگشت یا اگزاست؛
- جهت دمش دریچههای سقفی؛
- سرعت محسوس هوا در مقابل دهانه هود؛
- فاصله دستگاه از در ورودی؛
- فاصله از پنجره، کولر، پنکه یا فن دیواری؛
- تغییر جریان هنگام باز و بستهشدن در؛
- تغییر فشار اتاق؛
- مجاورت با هود، کابینت یا تجهیز دارای فن؛
- فاصله از مسیر اصلی رفتوآمد؛
- تعداد افراد عبوری از مقابل دستگاه؛
- فضای آزاد لازم در پشت، بالا و اطراف دستگاه؛
- امکان دسترسی برای تعویض فیلتر و سرویس بلوئر.
ترافیک انسانی
رفتوآمد کارکنان در نزدیکی دهانه میتواند جریان هوا را مختل کند، بهویژه اگر افراد:
- از فاصله کم مقابل دستگاه عبور کنند؛
- پشت سر اپراتور توقف کنند؛
- در مجاور هود را مرتب باز و بسته کنند؛
- وسایل بزرگ را از مقابل دستگاه جابهجا کنند.
بهتر است الگوی ترافیک واقعی در زمان اوج فعالیت بررسی شود، نه فقط زمانی که اتاق خالی است.
کنترل پس از تغییر HVAC
پس از تغییر دریچهها، افزایش دور فن، تغییر فشار اتاق یا اصلاح سیستم تهویه، باید اثر تغییر بر هود بررسی شود.
دستگاهی که پیش از تغییر سیستم HVAC عملکرد مناسبی داشته است، ممکن است پس از تغییر جهت یا سرعت هوای اتاق به ارزیابی مجدد نیاز داشته باشد.
۸.۶ بازرسی ظاهری و کنترل اولیه
پیش از اندازهگیری، دستگاه باید از نظر ظاهری و نصب بررسی شود.
- آسیب یا فرورفتگی بدنه؛
- ترک یا شکستگی ساش؛
- سلامت سطح کار؛
- انسداد دریچهها؛
- آسیب دیفیوزر؛
- نصب صحیح فیلتر؛
- وضعیت واشرها و آببندی؛
- صدای غیرعادی بلوئر؛
- لرزش غیرمعمول؛
- گرمشدن بیشازحد کنترلر؛
- سلامت کابل و دوشاخه؛
- اتصال زمین؛
- عملکرد چراغها؛
- خوانابودن برچسبها؛
- وجود اجسام دائمی داخل محفظه؛
- فاصله مناسب از منابع جریان مزاحم.
وجود نقص ظاهری ممکن است آزمونهای بعدی را بیاعتبار یا اجرای آنها را ناایمن کند.
۸.۷ آزمون سرعت و یکنواختی جریان هوا
سرعت جریان باید در یک صفحه اندازهگیری مشخص و با شبکهای از نقاط تعریفشده اندازهگیری شود.
گزارش آزمون باید این اطلاعات را نشان دهد:
- محل صفحه اندازهگیری؛
- تعداد نقاط؛
- فاصله نقاط؛
- نوع و مدل آنمومتر؛
- شماره گواهی کالیبراسیون؛
- جهت قرارگیری حسگر؛
- شرایط ساش؛
- دور بلوئر؛
- نتایج تکتک نقاط؛
- میانگین سرعت؛
- کمترین و بیشترین مقدار؛
- معیار یکنواختی؛
- عدمقطعیت یا دقت ابزار، در صورت نیاز.
در مدل افقی، صفحه اندازهگیری ممکن است در مقابل فیلتر یا در یک مقطع مشخص از ناحیه کار تعریف شود. در مدل عمودی، اندازهگیری معمولاً در صفحهای زیر فیلتر یا در ارتفاع تعریفشده انجام میشود.
محل دقیق اندازهگیری باید بر اساس موارد زیر مشخص شود:
- روش آزمون؛
- طراحی دستگاه؛
- توصیه سازنده؛
- قرارداد خرید؛
- معیار پذیرش؛
- کاربرد واقعی دستگاه.
هشدار: اندازهگیری سرعت فقط در مرکز محفظه نمیتواند وضعیت کل ناحیه کار را نشان دهد. یک عدد مرکزی مناسب ممکن است نقاط کمجریان، انسداد یا عدم یکنواختی را پنهان کند.
حد پذیرش نباید پس از مشاهده نتایج تعیین شود. محدوده مناسب باید پیش از آزمون و بر اساس مشخصات مدل، کاربرد، قرارداد خرید یا پروتکل تأیید صلاحیت تعریف شده باشد.
۸.۸ مشاهده و ثبت الگوی جریان هوا
آزمون مشاهده جریان برای بررسی رفتار واقعی هوا انجام میشود.
این آزمون میتواند موارد زیر را آشکار کند:
- گردابه؛
- برگشت جریان؛
- ناحیه مرده؛
- سایه جریان پشت تجهیزات؛
- آشفتگی نزدیک دهانه؛
- اثر حرکت دست؛
- اثر باز و بستهشدن ساش؛
- تأثیر تجهیزات گرم؛
- انسداد دریچهها؛
- اثر فن تجهیزات داخل هود؛
- تأثیر جریان هوای اتاق.
برای آزمون باید از ماده یا سامانهای استفاده شود که الگوی جریان را قابل مشاهده کند، بدون آنکه به فیلتر، سطح کار، ماده یا فرایند آسیب برساند. روش تولید مه یا دود باید در پروتکل تعریف شود.
بهتر است آزمون بهصورت تصویری ثبت شود و حالتهای زیر را پوشش دهد:
- دستگاه خالی؛
- چیدمان معمول؛
- حضور دست اپراتور؛
- اجرای حرکتهای اصلی فرایند؛
- بدترین چیدمان قابل انتظار؛
- حضور تجهیزات دارای فن، لرزش یا گرما، در صورت مجازبودن.
استاندارد ISO 14644-3 آزمونهای مرتبط با تجسم و جهت جریان هوا را در چارچوب ارزیابی محیطهای کنترلشده پوشش میدهد. صفحه رسمی ISO 14644-3
عبور ظاهراً مستقیم مه از یک نقطه، بهتنهایی نشاندهنده یکنواختی کل ناحیه کار نیست. مشاهده جریان باید همراه با اندازهگیری سرعت و ارزیابی چیدمان تفسیر شود.
۸.۹ آزمون یکپارچگی فیلتر نصبشده
هدف آزمون یکپارچگی، تعیین بازده اسمی کارخانه فیلتر نیست؛ بلکه بررسی نشتی در مجموعه نصبشده است.
نشتی ممکن است در این نقاط ایجاد شود:
- مدیای فیلتر؛
- چینهای فیلتر؛
- قاب فیلتر؛
- واشر؛
- محل اتصال قاب به دستگاه؛
- آببندی پیرامونی؛
- محل آسیب ناشی از حمل؛
- نقاط تعمیرشده.
در آزمون، معمولاً آئروسل مناسب در سمت بالادست فیلتر وارد میشود و سطح پاییندست و پیرامون قاب با روش تعریفشده اسکن میشوند.
گزارش باید شامل موارد زیر باشد:
- نوع آئروسل؛
- روش تولید آئروسل؛
- غلظت بالادست؛
- نوع دستگاه اندازهگیری؛
- شماره گواهی کالیبراسیون؛
- سرعت اسکن؛
- فاصله پروب از سطح؛
- حد مجاز نشتی؛
- نتایج سطح فیلتر؛
- نتایج پیرامون قاب؛
- محل نشتی احتمالی؛
- اقدام اصلاحی؛
- نتیجه آزمون مجدد.
استاندارد ISO 29463-4:2011 روش اسکن را بهعنوان روش مرجع تعیین نشتی عناصر فیلتر معرفی میکند. ISO 29463-5:2022 نیز روش تعیین بازده فیلتر در اندازه ذره با بیشترین قابلیت نفوذ یا MPPS را پوشش میدهد. آزمون بازده فیلتر و آزمون نشتی مجموعه نصبشده دو فعالیت متفاوت هستند.
فیلتر «کالیبره» نمیشود؛ بازده آن طبق روش آزمون تعیین و یکپارچگی آن پس از نصب بررسی میشود.
۸.۱۰ شمارش ذرات و تأیید کلاس تمیزی
شمارش ذرات برای بررسی غلظت ذرات هوابرد در اندازههای تعریفشده انجام میشود.
پیش از آزمون باید مشخص شود:
- کلاس موردنظر چیست؟
- آزمون در چه وضعیت کاری انجام میشود؟
- اندازه ذره مورد ارزیابی چیست؟
- چند نقطه نمونهبرداری میشود؟
- محل نقاط کجاست؟
- حجم نمونه هر نقطه چقدر است؟
- شمارنده ذرات چه محدوده و دقتی دارد؟
- حدود پذیرش چگونه تعیین شدهاند؟
ISO 14644-1 طبقهبندی پاکی هوا را بر اساس غلظت ذرات تعریف میکند. ISO 21501-4:2018 نیز روش کالیبراسیون و تأیید شمارندههای ذرات هوابرد مبتنی بر پراکندگی نور را پوشش میدهد و اصلاحیه سال ۲۰۲۳ نیز برای آن منتشر شده است.
گزارش شمارش ذرات باید شامل این موارد باشد:
- مدل و شماره سریال شمارنده؛
- وضعیت کالیبراسیون؛
- اندازههای ذره؛
- حجم نمونه؛
- محل نقاط؛
- زمان نمونهبرداری؛
- وضعیت دستگاه؛
- وضعیت حضور اپراتور؛
- نتایج هر نقطه؛
- نتیجه نهایی انطباق.
محدودیت: شمارش ذرات مناسب، استریلبودن، نبود آلودگی میکروبی یا حفاظت اپراتور را اثبات نمیکند.
۸.۱۱ طبقهبندی با پایش دورهای یکسان نیست
طبقهبندی، یک ارزیابی رسمی در زمان و شرایط مشخص است. پایش، برنامهای مستمر یا ادواری برای مشاهده تغییرات عملکرد است.
در برنامه پایش ممکن است از این شاخصها استفاده شود:
- شمارش ذرات؛
- سرعت جریان؛
- فشار تفاضلی؛
- درصد توان بلوئر؛
- هشدارها؛
- روند آلودگی محصول؛
- نرخ رد فرایند؛
- وضعیت پیشفیلتر؛
- دادههای سرویس.
ISO 14644-2 حداقل الزامات تدوین برنامه پایش مرتبط با پاکی هوا از نظر غلظت ذرات را بیان میکند. این برنامه باید بر اساس پارامترهایی تنظیم شود که بر غلظت ذرات اثر میگذارند یا تغییر آن را نشان میدهند. صفحه رسمی ISO 14644-2
یک گزارش قبولی دورهای بهتنهایی تضمین نمیکند دستگاه در تمام روزهای میان دو آزمون عملکرد مناسب داشته است. بازرسی روزانه، پایش فرایند و ثبت هشدارها نقش مکمل دارند.
۸.۱۲ تعیین سطح کنترل و تناوب آزمونها
یک فاصله زمانی ثابت برای همه هودهای لامینار و همه کاربردها وجود ندارد.
برنامه آزمون باید بر اساس عوامل زیر تعیین شود:
- حساسیت محصول؛
- پیامد خرابی؛
- الزامات قانونی؛
- استاندارد تخصصی؛
- توصیه سازنده؛
- شدت استفاده؛
- ساعات کارکرد؛
- وضعیت فیلتر؛
- سابقه نتایج؛
- شرایط محیط؛
- تعداد جابهجایی یا تعمیر؛
- قابلیت پایش داخلی؛
- SOP آزمایشگاه.
چارچوب پیشنهادی سطح کنترل
| سطح کاربرد | تأیید فنی دستگاه | کنترلهای میاندورهای | مبنای تعیین تناوب |
|---|---|---|---|
| سطح ۱؛ بحرانی و قانونمند | طبق مقررات تخصصی؛ ممکن است ششماهه یا کوتاهتر باشد | پایش محیط، ذرات و فرایند طبق مقررات و SOP؛ کنترل هر بچ فقط در صورت الزام یا توجیه خطر | مقررات، اعتباربخشی و پروتکل مصوب |
| سطح ۲؛ پژوهشی یا تولیدی حساس | در فاصله تعریفشده بر اساس خطر؛ آزمون سالانه میتواند یک گزینه باشد، نه قانون عمومی | کنترل روند سرعت، هشدار، فشار یا آلودگی؛ کنترل ماهانه فقط در صورت توجیه و روش معتبر | حساسیت محصول، سابقه نتایج و پیامد خرابی |
| سطح ۳؛ عمومی و کمحساسیت | طبق توصیه سازنده و ارزیابی خطر؛ سالانه یا دوسالانه فقط با توجیه مستند | بازرسی پیش از استفاده، کنترل هشدار، تمیزی و وضعیت پیشفیلتر | شدت استفاده، محیط و سابقه دستگاه |
برای نمونه، در آمادهسازی دارویی استریل تحت USP <797>، تأیید دورهای تجهیزات و نواحی کنترلشده در چرخههای مشخص و رسمی انجام میشود. این فاصله زمانی نباید بدون بررسی دامنه مقررات به سایر کاربردها تعمیم داده شود. صفحه رسمی USP <797>
اصل تعیین تناوب: تناوب آزمون نباید صرفاً از یک جدول عمومی کپی شود. هر فاصله زمانی باید به الزام قانونی، ارزیابی خطر، توصیه سازنده، سابقه عملکرد یا SOP مصوب متصل باشد.
چارچوب اجرایی کنترل
| زمان یا رویداد | کنترل پیشنهادی |
|---|---|
| پیش از هر استفاده | بررسی تمیزی، بلوئر، هشدار، مسیر هوا و وضعیت ظاهری |
| در حین استفاده | توجه به هشدارها، صدا، لرزش و اختلال جریان |
| دوره کوتاه تعیینشده در SOP | بررسی پیشفیلتر، ثبت رخداد و کنترل عملکردهای ساده |
| دوره فنی مصوب | سرعت، یکنواختی، حسگرها، هشدار و در صورت نیاز شمارش ذرات |
| دوره تأیید صلاحیت | مجموعه آزمونهای رسمی متناسب با کاربرد |
| پس از تعمیر یا تغییر مهم | آزمونهای متأثر از تغییر و در صورت نیاز تأیید مجدد |
| پس از افزایش آلودگی | بررسی دستگاه، فرایند، اپراتور و محیط |
| پس از تعویض فیلتر | یکپارچگی، جریان، هشدار و سایر آزمونهای مرتبط |
فاصله زمانی نباید فقط بر اساس تاریخ تقویمی تعیین شود. روند افت فشار، افزایش توان بلوئر، تکرار هشدار یا رشد آلودگی میتواند نیاز به آزمون زودتر را نشان دهد.
۸.۱۳ کالیبراسیون حسگرهای داخلی و کنترل هشدارها
هودهای دارای کنترل دیجیتال ممکن است به حسگر سرعت، فشار، دور بلوئر یا سایر پارامترها مجهز باشند.
برای هر حسگر باید مشخص شود:
- چه کمیتی را اندازهگیری میکند؟
- حسگر در کجا نصب شده است؟
- مقدار نمایشدادهشده مستقیم است یا محاسباتی؟
- دامنه اندازهگیری چیست؟
- دقت ادعاشده چقدر است؟
- روش کالیبراسیون چیست؟
- امکان تنظیم وجود دارد؟
- حدود هشدار چگونه تعیین شدهاند؟
- چه کسی اجازه تغییر حدود را دارد؟
آزمون هشدار باید بهصورت کنترلشده و بدون آسیبزدن به دستگاه انجام شود.
روشهای زیر نباید خارج از دستورالعمل فنی انجام شوند:
- مسدودکردن خودسرانه فیلتر؛
- پوشاندن مسیر هوا؛
- تغییر غیرمجاز دور بلوئر؛
- دستکاری حسگر؛
- تغییر مخفیانه حدود هشدار؛
- قطع اجزای حفاظتی.
کنترلهای قابل بررسی عبارتاند از:
- هشدار کاهش جریان؛
- هشدار افزایش یا کاهش فشار؛
- هشدار خرابی حسگر؛
- هشدار بازبودن ساش؛
- هشدار قطع برق؛
- هشدار وضعیت فیلتر، در صورت وجود؛
- عملکرد چراغ و بوق؛
- ثبت رخداد؛
- امکان تأیید یا سکوت هشدار؛
- بازیابی پس از رفع خطا.
نمایشگر داخلی میتواند برای پایش روزمره مفید باشد، اما تا زمانی که ارتباط آن با اندازهگیری مرجع و محدوده عملکرد دستگاه تأیید نشده باشد، نباید تنها مبنای پذیرش قرار گیرد.
۸.۱۴ آزمونهای تکمیلی
روشنایی
روشنایی باید در سطح کار و در شرایط تعریفشده اندازهگیری شود.
- محل اندازهگیری؛
- وضعیت چراغ؛
- وجود تجهیزات داخل دستگاه؛
- وجود سایه؛
- نور زمینه اتاق؛
- مقدار اندازهگیریشده.
صدا
مقدار صدا باید همراه با این شرایط گزارش شود:
- فاصله از دستگاه؛
- ارتفاع میکروفن؛
- صدای زمینه؛
- حالت کاری بلوئر؛
- باز یا بستهبودن ساش.
لرزش
برای فرایندهای حساس مانند میکرومانیپولیشن، مونتاژ دقیق یا بعضی اندازهگیریها، لرزش سطح کار میتواند اهمیت داشته باشد.
- بلوئر یا موتور؛
- فن تجهیزات داخلی؛
- سانتریفیوژ کوچک؛
- پمپ؛
- تجهیزات مجاور؛
- سازه نامناسب پایه.
ایمنی الکتریکی
کنترل اتصال زمین، کابل، دوشاخه، فیوز، جریان نشتی و حفاظتهای الکتریکی باید مطابق مقررات و الزامات تجهیز انجام شود.
UV-C
در صورت وجود UV-C، باید این موارد بررسی شوند:
- سلامت لامپ؛
- ساعت کارکرد؛
- شدت تابش؛
- فاصله اندازهگیری؛
- زمان کارکرد؛
- عملکرد تایمر؛
- اینترلاک ساش یا حضور کاربر؛
- خاموششدن خودکار؛
- هشدار فعالبودن UV؛
- سازگاری تابش با مواد داخلی.
اندازهگیری شدت UV باید با رادیومتر مناسب طول موج و دارای کالیبراسیون معتبر انجام شود. روشنشدن ظاهری لامپ، دوز مؤثر تابش را اثبات نمیکند.
۸.۱۵ کنترل میکروبی و کنترل فرایند
کنترل میکروبی بخشی از آزمون مکانیکی فیلتر یا جریان هوا نیست. نیاز به آن به کاربرد دستگاه بستگی دارد.
در کاربردهای عمومی غیرحساس، ممکن است پایش میکروبی رسمی لازم نباشد. در فرایندهای آسپتیک، دارویی، تشخیصی یا تولیدی حساس، برنامه پایش میکروبی میتواند بخشی از نظام کنترل فرایند باشد.
روشهای احتمالی عبارتاند از:
- نمونهبرداری فعال هوا؛
- پلیت تهنشینی، در صورت پذیرفتهشدن در روش؛
- نمونهبرداری سطحی؛
- اثر انگشت دستکش؛
- کنترل منفی فرایند؛
- بررسی آلودگی محصول؛
- شناسایی روند آلودگی؛
- تحلیل ارتباط آلودگی با اپراتور، شیفت و دستگاه.
تفکیک ضروری: آزمون میکروبی جایگزین آزمون یکپارچگی فیلتر، اندازهگیری جریان یا شمارش ذرات نیست؛ همانطور که قبولی آزمون فنی دستگاه نیز نبود آلودگی میکروبی را تضمین نمیکند.
در آمادهسازی دارویی استریل، USP <797> شرایط و روشهایی را برای کاهش خطر آلودگی میکروبی، ذرات و سایر آلودگیها در فرایند تهیه فرآورده استریل تعریف میکند و اجرای آن به کارکنان، محیط، تجهیزات و SOPها وابسته است. منبع رسمی USP <797>
۸.۱۶ محدودیتهای عملیاتی استاندارد در SOP
ارزیابی خطر و تأیید صلاحیت نباید فقط مشخص کنند که دستگاه چه کارهایی را میتواند انجام دهد. SOP باید بهروشنی مشخص کند که انجام چه فعالیتهایی ممنوع یا محدود است.
SOP باید حداقل موارد زیر را تعریف کند
- هدف و دامنه استفاده از دستگاه؛
- مواد مجاز؛
- مواد ممنوع؛
- فرایندهای مجاز و غیرمجاز؛
- چیدمان تأییدشده؛
- ناحیه مؤثر انجام کار؛
- حداکثر تعداد اقلام؛
- حداکثر تعداد اپراتور؛
- زمان انتظار پس از روشنشدن بلوئر؛
- روش تمیزکاری؛
- نحوه ورود و خروج وسایل؛
- نحوه پاسخ به هشدار؛
- شرایط توقف فوری کار؛
- اقدامات لازم پس از قطع برق؛
- اقدامات لازم پس از ریختوپاش؛
- رویدادهای نیازمند آزمون مجدد.
محدودیتهای مربوط به تجهیزات داخل هود
SOP باید استفاده از تجهیزات دارای ویژگیهای زیر را کنترل کند:
- ابعاد بزرگ؛
- تولید گرما؛
- تولید لرزش؛
- فن یا خروجی هوای مستقل؛
- چرخش با سرعت بالا؛
- مسدودکردن دریچهها؛
- نیاز به کابل یا شیلنگ متعدد؛
- تولید ذرات یا آئروسل.
استفاده از تجهیزاتی مانند سانتریفیوژ، ورتکس، شیکر، پمپ یا دستگاه دارای فن داخل هود نباید صرفاً به دلیل جاگرفتن فیزیکی آنها مجاز تلقی شود.
نمونه: قراردادن سانتریفیوژ بزرگ داخل کلینبنچ
این کار میتواند موجب موارد زیر شود:
- انسداد مسیر جریان؛
- ایجاد سایه جریان؛
- تولید گرما؛
- لرزش سطح کار؛
- ایجاد جریان هوای ثانویه؛
- دشواری تمیزکاری؛
- نزدیکشدن عملیات به لبه دهانه.
استفاده از چنین تجهیزی فقط زمانی قابل قبول است که اثر آن در PQ، تجسم جریان و ارزیابی فرایند بررسی و تأیید شده باشد.
ممنوعیتهای عملیاتی نمونه
- کار با عامل عفونی یا ماده زیستی ناشناخته؛
- استفاده از حلال یا بخار خطرناک؛
- استفاده از پودر سمی یا حساسکننده؛
- مسدودکردن دیفیوزر یا شیارهای هوا؛
- قراردادن وسایل دائمی و غیرضروری؛
- استفاده از شعله باز بدون ارزیابی و مجوز؛
- تغییر حدود هشدار توسط اپراتور؛
- ادامه کار هنگام هشدار جریان؛
- استفاده پس از جابهجایی بدون ارزیابی لازم؛
- استفاده از دستگاه بهعنوان محل نگهداری مواد.
اصل SOP: هر فعالیتی که خارج از دامنه تأییدشده دستگاه باشد، باید ممنوع تلقی شود تا ارزیابی خطر، آزمون و تأیید لازم برای آن انجام شود.
۸.۱۷ رویدادهای الزامآور برای آزمون مجدد
پس از رویدادهای زیر باید دامنه آزمون مجدد بررسی شود:
- نصب اولیه؛
- تغییر محل دستگاه؛
- حمل به ساختمان دیگر؛
- تعویض فیلتر اصلی؛
- تعمیر یا تعویض بلوئر؛
- بازکردن پلنوم؛
- تعویض حسگر؛
- تغییر برد کنترل؛
- تغییر نرمافزار یا تنظیمات؛
- اصلاح حدود هشدار؛
- آسیب یا ضربه؛
- تغییر ساش؛
- تغییر مهم در سیستم تهویه اتاق؛
- جابهجایی دریچههای هوا؛
- تغییر چیدمان ثابت؛
- ورود تجهیزات بزرگ؛
- تغییر کاربرد دستگاه؛
- افزایش غیرعادی نرخ آلودگی؛
- نتیجه ناموفق در کنترل منفی؛
- هشدار مکرر جریان؛
- توقف طولانی دستگاه.
دامنه آزمون باید با نوع تغییر متناسب باشد.
معمولاً به آزمون یکپارچگی فیلتر نیاز ندارد.
به آزمون یکپارچگی و بررسی جریان نیاز دارد.
ممکن است چند آزمون کامل را ضروری کند.
ممکن است به تجسم جریان و ارزیابی دهانه نیاز داشته باشد.
ممکن است به تکرار PQ نیاز داشته باشد.
۸.۱۸ معیارهای پذیرش
معیار پذیرش باید پیش از انجام آزمون تعیین شود و در یکی از مدارک زیر ثبت شده باشد:
- مشخصات نیاز کاربر؛
- قرارداد خرید؛
- پروتکل تأیید صلاحیت؛
- دستورالعمل سازنده؛
- استاندارد تخصصی؛
- SOP آزمایشگاه؛
- الزامات قانونی یا اعتباربخشی.
هر معیار باید شامل موارد زیر باشد:
- پارامتر؛
- واحد؛
- روش آزمون؛
- صفحه یا محل اندازهگیری؛
- تعداد نقاط؛
- محدوده پذیرش؛
- ابزار مورد استفاده؛
- شرایط آزمون؛
- اقدام در صورت عدم انطباق.
عبارتهای نامعتبر بهعنوان معیار پذیرش
- «سرعت مناسب»؛
- «فیلتر سالم»؛
- «جریان خوب»؛
- «کلاس تمیزی عالی»؛
- «دستگاه بدون مشکل است»؛
- «هشدار کار میکند».
معیار باید عددی، قابل مشاهده یا قابل تصمیمگیری باشد.
۸.۱۹ گزارش آزمون و مستندسازی
گزارش معتبر باید امکان بازسازی شرایط آزمون و پیگیری نتایج را فراهم کند.
حداقل اطلاعات گزارش عبارتاند از:
- نام و نشانی محل؛
- شناسه دستگاه؛
- سازنده، مدل و شماره سریال؛
- مشخصات فیلتر؛
- تاریخ و ساعت آزمون؛
- نام آزمونگر؛
- روش و مرجع آزمون؛
- شرایط محیط؛
- وضعیت دستگاه؛
- چیدمان؛
- ابزارهای آزمون؛
- شماره سریال ابزارها؛
- تاریخ اعتبار کالیبراسیون ابزارها؛
- نتایج خام؛
- محاسبات؛
- حدود پذیرش؛
- نتیجه قبول یا رد؛
- عدم انطباقها؛
- اقدام اصلاحی؛
- نتیجه آزمون مجدد؛
- امضا یا تأیید مسئولان.
قبل از تنظیم As Found
وضعیت واقعی ابزار یا حسگر در زمان ورود به آزمون، پیش از هرگونه تغییر یا تنظیم.
پس از تنظیم As Left
وضعیت نهایی ابزار یا حسگر پس از تنظیم، اصلاح و اندازهگیری مجدد.
حذف نتیجه اولیه میتواند سابقه انحراف و اثر احتمالی آن بر فعالیتهای قبلی را پنهان کند.
برچسب «تأیید شد» روی دستگاه باید به گزارش قابل ردیابی متصل باشد و تاریخ، دامنه آزمون و موعد بازبینی بعدی را مشخص کند.
۸.۲۰ انتخاب شرکت یا فرد آزمونگر
انتخاب مجری آزمون فقط بر اساس پایینترین قیمت مناسب نیست.
موارد قابل بررسی عبارتاند از:
- تجربه در همان نوع دستگاه؛
- آشنایی با هود افقی و عمودی؛
- دسترسی به روش آزمون معتبر؛
- ابزارهای کالیبره؛
- توان اجرای آزمون یکپارچگی؛
- امکان ارائه داده خام؛
- ارائه نقشه نقاط اندازهگیری؛
- ثبت فیلم تجسم جریان، در صورت نیاز؛
- توان تحلیل عدم انطباق؛
- استقلال از فروشنده، در کاربردهای حساس؛
- پوشش خدمات پس از تعمیر؛
- کیفیت گزارش؛
- امکان ردیابی گواهی ابزارها.
فقط صدور یک برچسب یا گواهی یکصفحهای بدون نتایج عددی، روش آزمون و حدود پذیرش برای کاربردهای حساس کافی نیست.
۸.۲۱ خطاهای رایج در کنترل عملکرد
- استفاده از عبارت کلی «کالیبراسیون هود» بدون تعیین دامنه؛
- اندازهگیری سرعت فقط در یک نقطه؛
- آزمون با ابزار فاقد کالیبراسیون معتبر؛
- پذیرش بر اساس صدای بلوئر؛
- عدم ثبت وضعیت ساش؛
- عدم ثبت حالت کاری دستگاه؛
- اتکا به گواهی کارخانه فیلتر؛
- حذف آزمون قاب و آببندی؛
- شمارش ذرات بدون تعیین وضعیت آزمون؛
- استفاده از حدود پذیرش مدل دیگر؛
- تعیین معیار پذیرش پس از مشاهده نتایج؛
- اجرای آزمون فقط در حالت خالی؛
- نادیدهگرفتن چیدمان واقعی؛
- نادیدهگرفتن جریان هوای اتاق؛
- عدم بررسی موقعیت دریچههای HVAC؛
- انجام آزمون در زمان نبود ترافیک واقعی؛
- عدم بررسی هشدارها؛
- دستکاری تنظیمات برای عبور موقت از آزمون؛
- حذف نتایج ناموفق از گزارش؛
- صدور تأییدیه بدون اقدام اصلاحی؛
- عدم آزمون مجدد پس از تعمیر؛
- تعمیم یک برنامه زمانی ثابت به همه کاربردها؛
- استفاده از کلینبنچ برای فعالیت خارج از دامنه SOP.
خط قرمزهای انتخاب برای مدیران و مسئولان آزمایشگاه
اگر پاسخ هر یک از پرسشهای زیر بله یا نامشخص است، هود لامینار معمولی انتخاب مناسبی نیست:
- آیا ماده اولیه، محصول، پسماند یا آلودگی احتمالی برای انسان سمی، خورنده یا حساسیتزا است؟
- آیا احتمال وجود عامل بیماریزا یا وضعیت زیستی ناشناخته مطرح است؟
- آیا عملیات میتواند قطره یا آئروسل عفونی تولید کند؟
- آیا حلال، بخار یا گاز شیمیایی فرار تولید میشود؟
- آیا پودر سمی، داروی خطرناک یا نانوذره نیازمند مهار استفاده میشود؟
- آیا حفاظت اپراتور یا جلوگیری از انتشار آلاینده به اتاق ضروری است؟
- آیا فرایند به فشار منفی، تخلیه خارجی یا سامانه مهار اختصاصی نیاز دارد؟
در خطر زیستی باید کابینت ایمنی زیستی مناسب بر اساس ارزیابی خطر بررسی شود. در خطر شیمیایی، هود شیمیایی یا سامانه مهار و تهویه متناسب انتخاب میشود.
کاهش ذرات، جایگزین مهار زیستی یا شیمیایی نیست.
جمعبندی کنترل عملکرد و کالیبراسیون
هود لامینار بهعنوان یک سامانه کامل با یک عملیات منفرد کالیبره نمیشود. ابزارها و حسگرهای آن کالیبره یا بررسی صحت میشوند و عملکرد دستگاه با مجموعهای از آزمونهای مکمل تأیید میگردد.
مهمترین آزمونها شامل موارد زیر هستند:
- سرعت و یکنواختی جریان؛
- مشاهده الگوی هوا؛
- آزمون یکپارچگی فیلتر؛
- شمارش ذرات؛
- کنترل حسگرها و هشدارها؛
- بررسی محیط نصب؛
- ارزیابی عملکرد در شرایط واقعی.
پیش از ورود به آزمون فنی، باید مناسببودن اصل تجهیز بررسی شود. اگر وجود خطر زیستی، آئروسل عفونی، بخار شیمیایی یا نیاز به حفاظت اپراتور مطرح باشد، موفقیت هود در آزمون جریان یا شمارش ذرات، آن را به تجهیز مهارکننده تبدیل نمیکند.
دامنه و فاصله زمانی آزمونها باید با کاربرد، پیامد خرابی، الزامات استاندارد، توصیه سازنده و سابقه عملکرد تعیین شوند. کاربردهای دارویی، پزشکی و قانونمند به برنامه رسمیتر و مستندتری نیاز دارند. در کاربردهای آموزشی و کمحساسیت میتوان برنامه سادهتری تعریف کرد، اما کنترل عملکرد نباید حذف شود.
ارزیابی محل نصب، موقعیت دریچههای تهویه، ترافیک انسانی و تغییرات سیستم HVAC بخشی از کنترل عملکرد هستند؛ زیرا جریان هوای اتاق میتواند بر دهانه و ناحیه کار اثر بگذارد.
SOP باید علاوه بر روش استفاده، محدودیتهای عملیاتی را نیز تعیین کند. تجهیزات بزرگ، گرم، لرزان یا دارای فن نباید بدون بررسی اثر آنها بر جریان و تأیید در PQ داخل هود استفاده شوند.
هیچ نتیجهای بدون روش آزمون، شرایط اندازهگیری، ابزار معتبر و حد پذیرش از پیش تعیینشده، قابل تفسیر کامل نیست.
در بخش بعد، نگهداری صحیح، تمیزکاری، شرایط نصب و شیوه بهرهبرداری روزمره از هود لامینار آزمایشگاهی بررسی خواهند شد.
۹. نصب، نگهداری، تمیزکاری و بهرهبرداری روزمره از هود لامینار آزمایشگاهی
عملکرد مطلوب هود لامینار فقط به کیفیت فیلتر و بلوئر وابسته نیست. محل نصب، شرایط اتاق، تمیزی سطوح، چیدمان وسایل، روش ورود مواد، رفتار اپراتور و کیفیت نگهداری همگی بر جریان یکجهته و حفاظت محصول اثر میگذارند.
دستگاهی که هنگام آزمون اولیه عملکرد قابلقبولی داشته است، ممکن است بر اثر انسداد پیشفیلتر، تغییر سیستم تهویه اتاق، نگهداری نامناسب، چیدمان شلوغ یا تمیزکاری نادرست، بهتدریج از شرایط تأییدشده خارج شود.
راهنمای سازنده هر مدل باید مرجع اصلی نصب، تمیزکاری و سرویس باشد. توصیههای عمومی این بخش جایگزین دفترچه دستگاه، دستورالعمل فنی سازنده، ارزیابی خطر یا SOP مصوب آزمایشگاه نیستند.
اصل بهرهبرداری
هود لامینار فقط زمانی میتواند از محصول غیرخطرناک در برابر ذرات هوابرد حفاظت کند که مسیر جریان هوا باز، فیلتر و بلوئر سالم، محل نصب مناسب و روش کار اپراتور کنترلشده باشد.
۹.۱ تقسیم مسئولیتها در نگهداری و بهرهبرداری
برنامه نگهداری باید مشخص کند هر فعالیت بر عهده چه فرد یا واحدی است.
مسئولیت اپراتور
- بازرسی پیش از استفاده؛
- بررسی هشدارها؛
- تمیزکاری روزمره سطح کار؛
- ورود صحیح وسایل؛
- حفظ مسیر جریان؛
- ثبت رخدادهای غیرعادی؛
- توقف کار هنگام مشاهده هشدار یا اختلال؛
- گزارش آلودگی، ریختوپاش یا آسیب.
مسئولیت سرپرست یا مسئول آزمایشگاه
- تعیین دامنه کاربرد مجاز؛
- تهیه و بازبینی SOP؛
- آموزش و ارزیابی کارکنان؛
- تعیین برنامه نگهداری پیشگیرانه؛
- بررسی دفتر ثبت دستگاه؛
- تحلیل روند هشدارها و آلودگیها؛
- هماهنگی آزمونهای دورهای؛
- تصمیمگیری درباره توقف یا بازگشت دستگاه به کار؛
- بررسی اثربخشی اقدامات اصلاحی و پیشگیرانه.
مسئولیت واحد فنی یا شرکت خدماتی
- بازکردن پلنوم؛
- تعمیر بلوئر؛
- تعویض فیلتر اصلی؛
- تنظیم کنترل دور؛
- تعمیر حسگر یا برد؛
- آزمون یکپارچگی فیلتر؛
- اندازهگیری رسمی سرعت و یکنواختی جریان؛
- کالیبراسیون حسگرها؛
- تأیید مجدد پس از تعمیر.
تعویض فیلتر HEPA و تغییر سامانه جریان، مداخله در عملکرد اصلی دستگاه محسوب میشود و نباید بهعنوان یک سرویس ساده توسط کاربر انجام شود. این فعالیت باید توسط کارکنان آموزشدیده و مجاز انجام گیرد.
راهنمای رسمی Thermo Fisher برای کلینبنچ Heraguard۹.۲ انتخاب محل مناسب نصب
محل نصب باید پیش از تحویل دستگاه بررسی شود. انتخاب محل فقط بر اساس وجود فضای خالی یا نزدیکی به پریز برق کافی نیست.
شرایط مهم عبارتاند از:
- سطح یا پایه دارای ظرفیت باربری مناسب؛
- تراز و پایداری دستگاه؛
- فضای کافی برای سرویس در بالا، پشت و طرفین؛
- دسترسی کنترلشده به برق؛
- اتصال زمین مناسب؛
- سازگاری ولتاژ و فرکانس با پلاک دستگاه؛
- نبود رطوبت، گردوغبار یا گرمای غیرعادی؛
- رعایت شرایط دما و رطوبت اعلامشده توسط سازنده؛
- امکان خروج ایمن دستگاه در زمان تعمیر یا جابهجایی؛
- نبود خطر برخورد وسایل حملونقل یا کارکنان با بدنه و ساش؛
- امکان دسترسی ایمن به پیشفیلتر، فیلتر، بلوئر و پنلهای سرویس.
دفترچههای رسمی سازندگان تأکید میکنند که عملکرد صحیح کلینبنچ به شرایط محل نصب وابسته است و دستگاه باید پیش از بهرهبرداری اولیه تحت آزمون نصب و کنترل عملکرد قرار گیرد.
فاصلههای سرویس
فاصله لازم از سقف، دیوار و تجهیزات مجاور باید از دفترچه همان مدل استخراج شود. استفاده از یک فاصله ثابت برای همه دستگاهها صحیح نیست؛ زیرا محل بلوئر، مسیر ورود هوا، نحوه تعویض فیلتر و ابعاد پنلهای سرویس در مدلهای مختلف متفاوتاند.
نبود فضای سرویس ممکن است پیامدهای زیر را ایجاد کند:
- دشواری تعویض فیلتر؛
- آسیب دستگاه هنگام تعمیر؛
- انسداد ورودی یا خروجی هوا؛
- نیاز به جابهجایی مکرر دستگاه؛
- افزایش زمان و هزینه خدمات؛
- انجام ناقص آزمونهای فنی؛
- ایجاد خطر برای کارکنان خدماتی.
۹.۳ کنترل جریانهای هوای مزاحم در محل نصب
دهانه هود لامینار به جریانهای هوای اتاق حساس است. باد ناشی از سیستم تهویه، کولر، پنکه، در و رفتوآمد میتواند الگوی جریان ناحیه کار را مختل کند.
منابع رایج جریان مزاحم عبارتاند از:
- دریچه رفت هوای سقفی یا دیواری؛
- دریچه برگشت یا اگزاست؛
- کولر گازی؛
- فن دیواری؛
- پنکه؛
- پنجره باز؛
- در پرتردد؛
- هود شیمیایی مجاور؛
- کابینت یا دستگاه دارای فن قوی؛
- عبور مکرر کارکنان از مقابل دهانه؛
- مسیر حمل ترالی، تجهیزات یا مواد؛
- تغییرات فشار اتاق.
راهنماهای نصب سازندگان معمولاً تأکید میکنند که دریچههای رفت و برگشت تهویه باید بهگونهای قرار گیرند که کوران هوا عملکرد سامانه هوای کلینبنچ را مختل نکند. در، پنجره، تردد زیاد، دیفیوزرها و خروجی کولر نیز از عوامل بالقوه اختلال جریان محسوب میشوند.
ارزیابی ترافیک انسانی
محل دستگاه باید در شرایط واقعی بررسی شود؛ برای مثال:
- هنگام ورود و خروج کارکنان؛
- زمان انتقال تجهیزات؛
- در ساعت اوج فعالیت؛
- هنگام باز و بستهشدن در؛
- هنگام فعالیت دستگاههای تهویه مجاور؛
- هنگام عبور ترالی یا اقلام حجیم از مقابل هود.
اتاق خالی ممکن است شرایط آرامی داشته باشد، اما همان محل در زمان فعالیت عادی با آشفتگی قابلتوجه روبهرو شود.
کنترل پس از تغییر محیط
تغییر دریچهها، فشار اتاق، مسیر تردد، محل تجهیزات یا فعالشدن یک فن جدید میتواند بر دهانه هود اثر بگذارد.
پس از تغییرات مهم، نیاز به تجسم جریان، کنترل سرعت یا ارزیابی مجدد محل نصب باید بررسی شود.
نکته نصب: مناسببودن محل باید با مشاهده و آزمون پس از نصب تأیید شود؛ نه فقط با بررسی نقشه اتاق.
چکلیست سریع تصمیمگیری برای محل نصب
- آیا دستگاه نزدیک در پرتردد قرار میگیرد؟
- آیا دیفیوزر سقفی مستقیماً به دهانه میدمد؟
- آیا فن دیواری، پنکه یا دستگاه دارای فن در مجاورت آن وجود دارد؟
- آیا جریان کولر گازی به سمت دستگاه است؟
- آیا هود شیمیایی یا تجهیز مکنده قوی در نزدیکی آن فعال است؟
- آیا مسیر حمل ترالی، تجهیزات یا مواد از مقابل دهانه عبور میکند؟
- آیا باز و بستهشدن در، جریان قابلتوجهی در دهانه ایجاد میکند؟
- آیا فضای کافی برای تعویض فیلتر و سرویس بلوئر وجود دارد؟
- آیا امکان آزمون عملکرد در شرایط واقعی اتاق وجود دارد؟
اگر پاسخ هر یک از پرسشهای مربوط به جریان مزاحم مثبت باشد، محل باید اصلاح یا اثر آن با آزمون عملکرد بررسی شود.
۹.۴ کنترلهای پیش از بهرهبرداری اولیه
پیش از نخستین استفاده، حداقل موارد زیر باید کنترل شوند:
- تطابق مدل و شماره سریال با سفارش؛
- سلامت ظاهری پس از حمل؛
- تراز و پایداری دستگاه؛
- نصب صحیح سطح کار، پایه و ساش؛
- نبود مواد بستهبندی در مسیر هوا؛
- اتصال صحیح برق و زمین؛
- بازبودن ورودی و خروجی هوا؛
- نصب صحیح فیلتر و پنلها؛
- عملکرد بلوئر؛
- عملکرد روشنایی؛
- عملکرد هشدارها؛
- عملکرد ساش و اینترلاکها؛
- وجود دفترچه و نقشه برق؛
- ثبت مشخصات پایه دستگاه؛
- انجام آزمون نصب و کنترل عملکرد؛
- تعریف کاربردهای مجاز در SOP؛
- آموزش اولیه اپراتورها.
تا پیش از تکمیل آزمونهای پذیرش، دستگاه نباید صرفاً به دلیل روشنشدن بلوئر وارد فرایند حساس شود.
۹.۵ چکلیست پیش از هر بار استفاده
پیش از شروع کار، اپراتور باید یک بررسی کوتاه اما نظاممند انجام دهد.
وضعیت دستگاه
- شناسه دستگاه با SOP فعالیت تطابق دارد؛
- دستگاه برای ماده و فرایند موردنظر مجاز است؛
- هیچ هشدار فعال یا خطای ثبتشدهای وجود ندارد؛
- بلوئر بدون صدای غیرعادی کار میکند؛
- لرزش غیرمعمول مشاهده نمیشود؛
- ساش در وضعیت تعریفشده قرار دارد؛
- روشنایی کافی است؛
- مسیرهای هوا باز هستند؛
- سطح کار آسیب یا خوردگی آشکار ندارد؛
- پیشفیلتر وضعیت قابلقبولی دارد.
وضعیت ناحیه کار
- مواد باقیمانده از فعالیت قبلی خارج شدهاند؛
- سطح کار طبق SOP تمیز شده است؛
- مایع یا آلودگی در زیر سطح کار باقی نمانده است؛
- بستهبندی، کاغذ یا وسیله سبک نزدیک مسیر مکش قرار ندارد؛
- تجهیزات دائمی و غیرضروری داخل هود نیستند؛
- دیفیوزر، شیارها و منافذ مسدود نشدهاند.
وضعیت محیط
- در و پنجره در وضعیت معمول قرار دارند؛
- جریان شدید کولر یا دریچه تهویه به دهانه برخورد نمیکند؛
- تردد غیرضروری محدود شده است؛
- دستگاه پرقدرت یا فن جدیدی در مجاورت هود فعال نشده است؛
- مسیر حمل ترالی از مقابل دستگاه کنترل شده است.
شرایط توقف فوری
در شرایط زیر کار نباید آغاز شود یا باید فوراً متوقف گردد:
- هشدار جریان یا فشار؛
- خاموشی یا ناپایداری بلوئر؛
- صدای غیرعادی بلوئر؛
- لرزش شدید، جدید یا فزاینده؛
- شکستگی یا آسیب مؤثر ساش؛
- انسداد ورودی، خروجی، دیفیوزر یا منافذ سطح کار؛
- بوی سوختگی؛
- گرمشدن غیرعادی کنترلر یا اجزای برقی؛
- ریختوپاش واردشده به مسیر هوا یا بخش برقی؛
- مشاهده آسیب احتمالی فیلتر؛
- استفاده اشتباه از ماده خطرناک یا ناشناخته؛
- تغییر محسوس و توضیحناپذیر در عملکرد دستگاه.
موارد نیازمند ارزیابی پیش از ادامه
موارد زیر باید پیش از ادامه کار بررسی و تعیین تکلیف شوند:
- تغییر جزئی در چیدمان؛
- آلودگی سطحی قابل پاکسازی از ماده غیرخطرناک؛
- کاهش روشنایی بدون اثر آشکار بر سامانه هوا؛
- نقص برچسبگذاری یا مستندسازی؛
- تغییر محیطی که اثر آن بر جریان هنوز مشخص نیست؛
- فعالشدن تجهیز یا فن جدید در مجاورت هود؛
- تغییر محل عبور کارکنان یا ترالی.
قاعده توقف: اگر اپراتور نتواند ایمنبودن ادامه کار را بر اساس SOP تأیید کند، فعالیت باید متوقف و موضوع به مسئول آزمایشگاه یا واحد فنی ارجاع شود.
۹.۶ روشنکردن دستگاه و زمان پایدارشدن جریان
پس از روشنکردن بلوئر باید برای پایدارشدن جریان و جایگزینی هوای ناحیه کار زمان کافی در نظر گرفته شود.
زمان انتظار نباید بهصورت یک عدد عمومی برای همه مدلها تعیین شود. این زمان باید بر اساس موارد زیر در SOP ثبت گردد:
- توصیه سازنده؛
- حجم محفظه؛
- دبی واقعی هوا؛
- شرایط خاموشی دستگاه؛
- حساسیت فرایند؛
- نتیجه آزمون یا تأیید صلاحیت؛
- وضعیت آمادهبهکار یا عملیاتی دستگاه.
بعضی سازندگان برای مدلهای خود دوره پاکسازی چنددقیقهای پیش و پس از استفاده توصیه میکنند؛ اما مقدار دقیق باید از دفترچه همان دستگاه استخراج شود.
نکته مهم: استفاده از زمانهای رایج مانند ۵ یا ۱۰ دقیقه، بدون استناد به دفترچه همان مدل، نتیجه آزمون یا SOP معتبر، از نظر فنی قابل اتکا نیست.
در زمان پایدارشدن جریان:
- سطح کار میتواند طبق SOP تمیز شود؛
- وسایل ضروری آماده شوند؛
- از قراردادن سریع تعداد زیاد وسیله جلوگیری شود؛
- هشدارها و نمایشگر کنترل شوند؛
- فعالیت اصلی هنوز آغاز نشود؛
- ظروف بحرانی باز نشوند.
۹.۷ آمادهسازی وسایل پیش از ورود به هود
هوای فیلترشده نمیتواند آلودگی واردشده با بستهبندی، دستکش، ظرف یا ابزار را حذف کند.
پیش از ورود وسایل باید بررسی شود:
- آیا ورود آن وسیله ضروری است؟
- آیا بستهبندی بیرونی باید خارج شود؟
- آیا سطح خارجی نیاز به تمیزکاری دارد؟
- آیا ماده تمیز یا استریل است؟
- آیا وسیله بخار، گرما، لرزش یا جریان هوا تولید میکند؟
- آیا ابعاد آن مسیر جریان را مسدود میکند؟
- آیا کابل یا شیلنگ آن چیدمان را مختل میکند؟
- آیا استفاده از آن در PQ تأیید شده است؟
- آیا سطح خارجی آن با ماده تمیزکننده سازگار است؟
اقلام باید تا حد امکان خارج از هود آماده شوند تا زمان بازبودن ظروف و تعداد حرکات داخل ناحیه کار کاهش یابد.
اصول ورود وسایل
- فقط اقلام ضروری همان فعالیت وارد شوند؛
- بستهبندی حملونقل وارد ناحیه تمیز نشود؛
- سطح بیرونی اقلام طبق SOP پاک شود؛
- مواد تمیز و مصرفشده از یکدیگر جدا شوند؛
- وسایل سبک در مقابل جریان رها نشوند؛
- اقلام بلند یا حجیم پیش از کار از نظر سایه جریان ارزیابی شوند؛
- سیمها و شیلنگها پیش از شروع کار مرتب شوند؛
- وسایل غیرضروری داخل کلینبنچ نگهداری نشوند.
۹.۸ چیدمان صحیح داخل ناحیه کار
چیدمان باید قبل از بازکردن ظروف و شروع عملیات کامل شود.
اصول عمومی عبارتاند از:
- مسیر تمیز به مصرفشده مشخص باشد؛
- محصول یا نقطه بحرانی در ناحیه مؤثر جریان قرار گیرد؛
- دست، ظرف یا وسیله میان منبع هوای فیلترشده و محصول قرار نگیرد؛
- دریچهها و دیفیوزرها باز بمانند؛
- وسایل حجیم حداقل مانع ممکن را ایجاد کنند؛
- ظروف باز در سایه جریان تجهیزات قرار نگیرند؛
- اقلام مصرفشده از اقلام تمیز فاصله داشته باشند؛
- سیمها و شیلنگها از مسیرهای تعیینشده عبور کنند؛
- کار در لبه جلویی انجام نشود؛
- فضای کافی برای حرکت آرام دست وجود داشته باشد؛
- محل پسماند پیش از شروع کار مشخص شود.
در مدل افقی
اقلام نباید مسیر مستقیم هوا از فیلتر پشتی به محصول را مسدود کنند. دست، ابزار آلوده یا ظرف مصرفشده نباید در بالادست محصول قرار گیرد.
در مدل عمودی
تجهیزات حجیم میتوانند زیر خود سایه جریان ایجاد کنند. همچنین قرارگرفتن دست، بازو یا وسیله آلوده بالای ظرف باز ممکن است آلودگی را در مسیر جریان به سمت محصول منتقل کند.
اصل چیدمان: جاگرفتن فیزیکی وسایل داخل هود به معنی مناسببودن چیدمان نیست؛ چیدمان باید از نظر الگوی جریان نیز تأیید شود.
اصل طلایی چیدمان: چیدمان باید پیش از شروع عملیات نهایی شود. بازآرایی مکرر وسایل در حین کار، تعداد حرکات، احتمال انسداد مسیر هوا و خطر انتقال آلودگی را افزایش میدهد.
۹.۹ رفتار صحیح اپراتور هنگام کار
حرکت اپراتور میتواند جریان یکجهته را حفظ یا مختل کند.
رفتارهای مناسب
- حرکت آهسته و هدفمند دست؛
- کاهش ورود و خروج مکرر؛
- بازکردن فقط ظروف موردنیاز؛
- بستن سریع ظروف پس از استفاده؛
- حفظ تفکیک تمیز و مصرفشده؛
- تعویض دستکش در صورت آلودگی؛
- خودداری از صحبت غیرضروری نزدیک دهانه؛
- جلوگیری از خمکردن سر و شانه داخل محفظه؛
- کنترل کابلها و شیلنگها؛
- توقف کار هنگام هشدار؛
- جلوگیری از عبور دست آلوده از روی ظروف باز.
رفتارهای ممنوع یا نامطلوب
- حرکت سریع دست؛
- ورود و خروج مکرر و غیرضروری؛
- قرار دادن وسایل روی منافذ هوا؛
- قراردادن وسایل دائمی داخل دستگاه؛
- استفاده از شعله باز بدون مجوز و ارزیابی؛
- استفاده از مواد عفونی یا ناشناخته؛
- استفاده از حلال فرار یا پودر خطرناک؛
- کار همزمان چند اپراتور بدون تأیید؛
- استفاده از تجهیزات گرم، لرزان یا دارای فن بدون PQ؛
- دستکاری حدود هشدار؛
- ادامه فعالیت با بلوئر خاموش یا جریان کاهشیافته؛
- صحبتکردن غیرضروری روبهروی دهانه؛
- سرفه یا عطسه در جهت ناحیه کار؛
- چرخش ناگهانی بدن یا دست در مقابل دهانه؛
- خمکردن سر و بالاتنه داخل محفظه؛
- عبور مکرر دست از روی ظروف باز؛
- تغییر مداوم جای وسایل هنگام انجام فرایند؛
- قرار دادن دست، ابزار یا پسماند در بالادست محصول.
۹.۱۰ تفاوت تمیزکاری، ضدعفونی و استریلسازی
این سه اصطلاح نباید بهجای یکدیگر استفاده شوند.
تمیزکاری
تمیزکاری به معنای حذف گردوغبار، بقایای مواد، لکه و آلودگی قابل مشاهده از سطح است. وجود آلودگی آلی میتواند اثربخشی ضدعفونیکننده یا UV-C را کاهش دهد.
ضدعفونی
ضدعفونی به معنای کاهش میکروارگانیسمها با یک عامل و روش تعریفشده است.
اثربخشی آن به موارد زیر وابسته است:
- نوع عامل؛
- غلظت؛
- زمان تماس؛
- دما؛
- جنس سطح؛
- تمیزی اولیه؛
- مقاومت میکروارگانیسم هدف؛
- نحوه اعمال ماده.
استریلسازی
استریلسازی یک فرایند اعتبارسنجیشده برای حذف یا غیرفعالکردن همه اشکال قابلزیست میکروبی در شرایط تعریفشده است.
پاککردن سطح هود با الکل یا روشنکردن UV-C نباید بهصورت خودکار «استریلکردن هود» نامیده شود.
اصل تمیزکاری: ابتدا باید آلودگی فیزیکی حذف شود و سپس، در صورت نیاز فرایند، ضدعفونی با ماده سازگار و زمان تماس تعریفشده انجام گیرد.
محدودیت بنیادی: کلینبنچ ذاتاً تجهیز استریلکننده نیست و حتی در صورت برخورداری از UV-C، بهخودیخود استریلبودن محفظه، سطح کار، ابزار یا فرایند را تضمین نمیکند.
۹.۱۱ انتخاب ماده تمیزکننده یا ضدعفونیکننده
هیچ مادهای برای همه سطوح و همه دستگاهها مناسب نیست.
پیش از انتخاب باید این موارد بررسی شوند:
- جنس سطح کار؛
- جنس دیوارهها و ساش؛
- پوشش رنگی بدنه؛
- نوع دیفیوزر؛
- وجود درز، واشر یا چسب؛
- سازگاری با فولاد زنگنزن؛
- احتمال خوردگی؛
- باقیماندن رسوب؛
- خطر اشتعال؛
- سازگاری با فرایند؛
- توصیه سازنده؛
- الزامات دفع ماده.
الکل ایزوپروپیل یا مواد ضدعفونیکننده متداول ممکن است برای بعضی سطوح مناسب باشند، اما استفاده آنها باید بر اساس دفترچه دستگاه، ارزیابی خطر و SOP انجام شود.
محدودیتهای الکلها
- برای همه میکروارگانیسمها و همه شرایط اثربخشی یکسان ندارند؛
- در صورت تبخیر سریع ممکن است زمان تماس کافی ایجاد نشود؛
- آلودگی آلی میتواند اثربخشی آنها را کاهش دهد؛
- ممکن است به بعضی پلیمرها، رنگها یا واشرها آسیب برسانند؛
- مایع و بخار قابل اشتعال ایجاد میکنند.
هشدار اشتعال: الکلها نباید نزدیک شعله، سطح داغ، جرقه الکتریکی، تجهیزات گرمازا یا هر منبع اشتعال استفاده شوند. پیش از روشنکردن وسیله برقی یا حرارتی باید فرصت تبخیر ایمن فراهم شود و از تجمع بخار جلوگیری گردد.
مواد یا روشهای بالقوه آسیبزا
- سفیدکننده غلیظ و باقیمانده طولانی روی فولاد؛
- ترکیبات کلردار بدون آبکشی مناسب؛
- مواد ساینده؛
- برس یا سیم زبر؛
- حلالهای ناسازگار با رنگ و پلیمر؛
- پاشش مستقیم مایع روی فیلتر؛
- غرقابکردن سطح کار؛
- استفاده از بخار داغ بدون تأیید سازنده؛
- ترکیبکردن مواد شیمیایی تمیزکننده.
هشدار شیمیایی: مواد تمیزکننده نباید با یکدیگر مخلوط شوند، مگر آنکه سازگاری و روش استفاده آنها بهطور رسمی تعیین شده باشد.
۹.۱۲ روش عمومی تمیزکاری روزمره
روش دقیق باید در SOP همان دستگاه نوشته شود؛ اما چارچوب عمومی میتواند شامل مراحل زیر باشد:
- فرایند را متوقف و ظروف را ببندید.
- مواد، پسماند و وسایل مصرفشده را خارج کنید.
- مواد تمیز و قابل استفاده را به محل مناسب منتقل کنید.
- آلودگی قابل مشاهده را با روش مناسب جمعآوری کنید.
- ماده تمیزکننده را روی دستمال سازگار اعمال کنید؛ نه مستقیماً روی فیلتر.
- سطوح را با حرکت منظم و کنترلشده پاک کنید.
- برای بخشهای مختلف از سطح تمیز دستمال استفاده کنید.
- از انتقال آلودگی بخش مصرفشده به بخش تمیز جلوگیری کنید.
- زمان تماس ماده ضدعفونیکننده را رعایت کنید.
- در صورت نیاز و طبق دستور سازنده، باقیمانده ماده را حذف کنید.
- سطوح را خشک و از نبود تجمع مایع اطمینان حاصل کنید.
- رخداد یا آلودگی غیرعادی را ثبت کنید.
اصل ترتیب تمیزکاری
ترتیب دقیق تمیزکاری میتواند بر اساس طراحی دستگاه، جهت جریان و SOP تغییر کند؛ اما اصل عمومی باید این باشد:
- حرکت از ناحیه کمتر آلوده به ناحیه بیشتر آلوده؛
- استفاده از بخش تمیز دستمال برای هر ناحیه؛
- جلوگیری از برگشت دستمال آلوده به سطح پاکشده؛
- جلوگیری از بازآلودهسازی سطوح تمیز؛
- تعویض دستکش یا دستمال در صورت آلودگی.
ترتیب پیشنهادی سطوح
با توجه به طراحی دستگاه، ترتیب میتواند شامل این موارد باشد:
- ساش یا شیشه؛
- دیوارههای جانبی؛
- بخشهای کمتر آلوده سطح کار؛
- بخشهای مصرفشده یا آلودهتر سطح کار؛
- زیر سطح کار، در صورت دسترسی مجاز؛
- لبههای جلویی؛
- دستگیرهها و پنل کنترل؛
- سطح خارجی دستگاه.
محدودیت مهم: در مدلهایی که فیلتر یا دیفیوزر در دیواره پشتی یا سقف قرار دارد، نباید مایع مستقیماً روی آن پاشیده شود. پاشش مایع ممکن است به فیلتر HEPA یا ULPA، دیفیوزر یا آببندی آسیب برساند و موجب نشتی یا تغییر جریان شود.
۹.۱۳ تمیزکاری بخشهای خاص
سطح کار
- پس از هر فعالیت و هنگام مشاهده آلودگی تمیز شود؛
- از ابزار ساینده استفاده نشود؛
- مایع در درزها یا زیر سطح جمع نشود؛
- خوردگی، خراش یا تغییر رنگ ثبت شود؛
- سطح برداشتنی فقط طبق روش سازنده خارج شود؛
- پیش از نصب مجدد کاملاً خشک باشد؛
- باقیمانده شوینده یا ضدعفونیکننده طبق دستور سازنده حذف شود.
خشکشدن خودبهخودی بعضی مواد میتواند موجب باقیماندن رسوب، لکه یا تغییر رنگ شود.
ساش و شیشه
- هر دو سمت قابل دسترس تمیز شوند؛
- از ماده سازگار با شیشه یا پلیمر استفاده شود؛
- خطوخش، ترک و کاهش شفافیت بررسی شود؛
- اینترلاک یا نشانگر موقعیت آسیب نبیند؛
- از فشار غیرضروری بر ساش جلوگیری شود.
پنل کنترل
- روش مجاز سازنده رعایت شود؛
- مایع به کلیدها و درز نمایشگر وارد نشود؛
- از پاشش مستقیم خودداری شود؛
- هشدارها یا تنظیمات ناخواسته تغییر نکنند؛
- صفحه نمایش با ماده ساینده پاک نشود.
سطح خارجی
سطح خارجی باید برای جلوگیری از تجمع گردوغبار با دستمال مرطوب و روش سازگار تمیز شود. مایع نباید به منافذ تهویه، بخشهای برقی یا اتصالات وارد شود.
۹.۱۴ نگهداری پیشفیلتر
پیشفیلتر ذرات درشتتر را جذب و بار وارد بر فیلتر اصلی را کاهش میدهد.
انسداد پیشفیلتر ممکن است باعث موارد زیر شود:
- کاهش جریان هوا؛
- افزایش افت فشار؛
- افزایش دور یا توان بلوئر؛
- افزایش صدا؛
- فعالشدن هشدار؛
- کوتاهشدن عمر بلوئر؛
- کاهش حاشیه عملکرد دستگاه.
برنامه نگهداری باید مشخص کند:
- پیشفیلتر کجا قرار دارد؛
- چگونه بازرسی میشود؛
- قابل شستوشو است یا یکبارمصرف؛
- معیار تمیزکاری یا تعویض چیست؛
- چه فردی اجازه دسترسی دارد؛
- پس از نصب چه کنترلی انجام میشود؛
- تاریخ و نتیجه نگهداری چگونه ثبت میشود.
پیشفیلتر نباید فقط به دلیل ظاهر تمیز، سالم فرض شود. افت فشار، روند توان بلوئر، هشدارها، سرعت جریان و سابقه عملکرد نیز باید بررسی شوند.
۹.۱۵ نگهداری فیلتر HEPA یا ULPA
فیلتر اصلی نباید در برنامه عادی توسط اپراتور شسته، ضربهگیری، برسکاری یا جاروبرقی شود.
موارد ممنوع عبارتاند از:
- پاشش ضدعفونیکننده روی مدیای فیلتر؛
- لمس سطح فیلتر؛
- سوراخکردن یا فشردن چینها؛
- تلاش برای شستوشو؛
- استفاده از هوای فشرده؛
- تعمیر بدون روش تأییدشده؛
- تعویض توسط فرد آموزشندیده؛
- تکیهدادن ابزار یا وسیله به سطح فیلتر.
زمان بررسی تعویض
تعویض فیلتر باید بر اساس مجموعهای از شواهد انجام شود:
- نشتی در آزمون یکپارچگی؛
- آسیب فیزیکی؛
- افت جریان؛
- افزایش افت فشار؛
- ناتوانی بلوئر در حفظ نقطه کاری؛
- آلودگی غیرقابلقبول؛
- توصیه سازنده؛
- نتیجه ناموفق آزمون عملکرد؛
- تغییر غیرعادی روند هشدارها.
مدت زمان کارکرد بهتنهایی معیار کافی برای تعویض همه فیلترها نیست.
اصل ارزیابی فیلترها: ظاهر تمیز پیشفیلتر یا فیلتر اصلی، بهتنهایی نشانه سلامت عملکرد نیست. وضعیت فیلتر باید همراه با افت فشار، سرعت جریان، توان بلوئر، هشدارها، سابقه عملکرد و نتایج آزمونهای فنی ارزیابی شود.
پس از تعویض فیلتر
حداقل باید نیاز به این آزمونها بررسی شود:
- یکپارچگی فیلتر نصبشده؛
- سرعت و یکنواختی جریان؛
- عملکرد حسگر و هشدار؛
- شمارش ذرات، در صورت الزام؛
- مشاهده الگوی جریان؛
- تأیید مجدد متناسب با کاربرد.
تعویض فیلتر باید توسط فرد آموزشدیده و مجاز انجام شود و دستگاه پیش از بازگشت به کار حساس، آزمون گردد.
۹.۱۶ استفاده و نگهداری UV-C
UV-C در بعضی مدلها بهعنوان ابزار کمکی ارائه میشود. وجود آن به معنی استریلشدن خودکار ناحیه کار نیست.
پیش از استفاده
- UV-C برای این کاربرد لازم و مجاز باشد؛
- تایمر و اینترلاک سالم باشند؛
- کسی در معرض تابش قرار نگیرد؛
- ساش یا پوشش محافظ در وضعیت صحیح باشد؛
- مواد حساس به UV از محفظه خارج شده باشند؛
- سطح ابتدا تمیز شده باشد؛
- زمان استفاده در SOP تعریف شده باشد؛
- خطر تولید ازن، در صورت ارتباط با نوع لامپ، بررسی شده باشد.
نگهداری
- سطح لامپ طبق دستور سازنده تمیز شود؛
- از لمس مستقیم لامپ جلوگیری شود؛
- ساعت کارکرد ثبت شود؛
- شدت یا دوز در کاربردهای حساس بررسی شود؛
- تعویض طبق ساعت کارکرد، شدت اندازهگیریشده و توصیه سازنده انجام شود؛
- عملکرد تایمر و اینترلاک آزمون شود؛
- ترک، تغییر رنگ یا آسیب لامپ بررسی شود.
خروجی مؤثر لامپ UV-C ممکن است با افزایش عمر لامپ، آلودگی سطح آن و تغییر شرایط عملکرد کاهش یابد. فاصله، زاویه تابش، سایهاندازی، زبری سطح و وجود بقایای آلی نیز میتوانند دوز دریافتی را کاهش دهند.
هشدار UV-C: مشاهده روشنشدن لامپ، معادل سالمبودن خروجی یا دریافت دوز مؤثر نیست. UV-C جایگزین تمیزکاری، ضدعفونی شیمیایی مناسب یا تکنیک صحیح اپراتور نیست.
۹.۱۷ پایان کار و خاموشکردن دستگاه
پس از پایان فعالیت، مراحل زیر باید طبق SOP انجام شوند:
- ظروف باز بسته شوند.
- محصول و مواد قابل استفاده خارج شوند.
- پسماند و وسایل مصرفشده جدا شوند.
- تجهیزات موقت خارج شوند.
- سطح کار و بخشهای آلوده تمیز شوند.
- ریختوپاش یا انحراف ثبت شود.
- بلوئر برای دوره پاکسازی پس از کار، طبق دستور سازنده یا SOP، روشن بماند.
- هشدارها کنترل شوند.
- دستگاه در حالت تعیینشده خاموش یا آمادهبهکار قرار گیرد.
- UV-C فقط در صورت مجازبودن، خالیبودن محفظه و فعالبودن حفاظتها روشن شود.
وسایل نباید برای روز بعد داخل هود باقی بمانند، مگر اینکه چیدمان دائمی آنها در PQ و SOP تأیید شده باشد.
۹.۱۸ واکنش به هشدار یا تغییر غیرعادی
هنگام فعالشدن هشدار جریان، اپراتور نباید بدون بررسی به کار ادامه دهد.
اقدامات اولیه میتواند شامل موارد زیر باشد:
- توقف عملیات؛
- بستن ظروف باز؛
- حفاظت از محصول طبق SOP؛
- بررسی وضعیت ساش؛
- بررسی انسداد ظاهری مسیر هوا؛
- بررسی خاموششدن بلوئر یا قطع برق؛
- ثبت کد خطا؛
- اطلاع به مسئول آزمایشگاه؛
- نصب برچسب خارج از سرویس، در صورت نیاز.
اپراتور نباید برای رفع موقت هشدار این اقدامات را انجام دهد:
- تغییر خودسرانه دور بلوئر؛
- دستکاری حسگر؛
- تغییر حد هشدار؛
- پوشاندن یا آزادکردن غیرمجاز مسیر فشار؛
- ادامه کار فقط به دلیل احساس حرکت هوا.
رفتار پرخطر
ریستکردن مکرر دستگاه برای خاموشکردن آلارم، بدون شناسایی و رفع علت، مجاز نیست. خاموششدن موقت هشدار به معنی بازگشت عملکرد دستگاه به محدوده پذیرش نیست.
تکرار هشدار باید بهعنوان یک رخداد فنی ثبت و علت آن بررسی شود.
۹.۱۹ مدیریت ریختوپاش
روش برخورد با ریختوپاش باید پیش از وقوع حادثه در SOP تعریف شود.
ریختوپاش ماده غیرخطرناک
- فعالیت متوقف شود؛
- ظروف باز بسته شوند؛
- از پخششدن مایع جلوگیری شود؛
- مایع با ماده جاذب سازگار جمعآوری شود؛
- سطح با روش تعیینشده تمیز شود؛
- مایع وارد دریچه، پلنوم یا بخش برقی نشود؛
- رخداد و اقدام انجامشده ثبت شود.
ورود مایع به زیر سطح کار یا مسیر هوا
- دستگاه فقط در صورت ایمنبودن شرایط خاموش شود؛
- از روشنکردن مجدد خودداری شود؛
- موضوع به مسئول فنی گزارش شود؛
- نیاز به بازدید، تمیزکاری تخصصی و آزمون مجدد بررسی شود؛
- دستگاه تا تعیین تکلیف خارج از سرویس باقی بماند.
ماده خطرناک یا ناشناخته
اگر ماده ریختهشده عفونی، سمی، فرار یا ناشناخته باشد، نباید آن را مانند یک ریختوپاش عادی داخل کلینبنچ تمیز کرد.
اصل احتیاط: اگر ماهیت ماده ریختهشده نامشخص است، باید تا زمان شناسایی و ارزیابی، آن را ماده خطرناک یا نیازمند مهار در نظر گرفت.
در این وضعیت:
- فعالیت متوقف شود؛
- افراد طبق برنامه اضطراری محل را ترک یا دسترسی را محدود کنند؛
- مسئول ایمنی مطلع شود؛
- دستورالعمل اختصاصی ماده اجرا گردد؛
- علت استفاده ماده نامناسب در کلینبنچ بررسی شود؛
- دستگاه تا تعیین تکلیف خارج از سرویس باقی بماند؛
- نیاز به پاکسازی تخصصی، پایش محیط و آزمون مجدد بررسی شود.
اصل اضطراری: نبود قابلیت مهار در کلینبنچ باعث میشود ریختوپاش ماده خطرناک فقط یک مشکل تمیزکاری نباشد؛ بلکه یک رویداد ایمنی و انتشار احتمالی محسوب شود.
۹.۲۰ توقف طولانی، جابهجایی و راهاندازی مجدد
توقف طولانی
- همه مواد و وسایل خارج شوند؛
- محفظه تمیز و خشک شود؛
- وضعیت فیلتر و پیشفیلتر ثبت شود؛
- برق و شرایط نگهداری طبق دفترچه تعیین شوند؛
- دهانههای حساس در برابر گردوغبار محافظت شوند؛
- از قراردادن پوشش مسدودکننده نامناسب روی ورودی هوا جلوگیری شود؛
- تاریخ توقف در دفتر دستگاه ثبت گردد.
جابهجایی
- دستگاه از نقاط تعیینشده توسط سازنده بلند شود؛
- فشار روی سطح کار یا ساش وارد نشود؛
- فیلتر در برابر ضربه محافظت شود؛
- دستگاه کج یا وارونه نشود، مگر با اجازه سازنده؛
- از ابزار حمل دارای ظرفیت مناسب استفاده شود؛
- مسیر عبور و ابعاد درها پیش از حمل بررسی شوند؛
- ضربه، لرزش شدید و توقف ناگهانی کنترل شود.
راهاندازی مجدد
- بازرسی نصب؛
- بررسی آسیب حمل؛
- کنترل جریان؛
- آزمون یکپارچگی فیلتر؛
- کنترل حسگر و هشدار؛
- شمارش ذرات؛
- تأیید مجدد متناسب با کاربرد؛
- بررسی شرایط HVAC در محل جدید.
جابهجایی میتواند آببندی فیلتر یا شرایط محیطی دستگاه را تغییر دهد؛ بنابراین اتکا به گزارش آزمون محل قبلی کافی نیست.
۹.۲۱ برنامه نگهداری پیشگیرانه
برنامه نگهداری باید بر اساس مدل، شدت استفاده، محیط و پیامد خرابی تنظیم شود.
| زمان یا رویداد | فعالیت پیشنهادی |
|---|---|
| پیش از هر استفاده | بازرسی ظاهری، کنترل هشدار، بلوئر، ساش و مسیر هوا |
| پس از هر فعالیت | خروج وسایل، تمیزکاری سطح و ثبت رخداد |
| طبق SOP کوتاهمدت | بررسی پیشفیلتر، لامپ، ساش و وضعیت پنل |
| دوره فنی مصوب | کنترل جریان، حسگرها، هشدارها و ایمنی برق |
| دوره تأیید صلاحیت | آزمونهای رسمی متناسب با کاربرد |
| پس از تعویض فیلتر | یکپارچگی فیلتر، جریان و کنترلهای مرتبط |
| پس از تعمیر بلوئر یا پلنوم | آزمون عملکرد و تأیید مجدد متناسب |
| پس از جابهجایی | بازرسی نصب و آزمونهای متأثر |
| پس از تغییر HVAC | بررسی دهانه، تجسم جریان و آزمونهای مرتبط |
| پس از افزایش آلودگی | بررسی دستگاه، چیدمان، اپراتور، محیط و فرایند |
| پس از هشدار مکرر | توقف، عیبیابی و کنترل عملکرد |
| پس از ورود مایع به مسیر هوا | بازدید فنی، پاکسازی و تعیین دامنه آزمون مجدد |
اصل برنامهریزی: نگهداری فقط مجموعهای از تاریخهای تقویمی نیست. هشدار، افت جریان، افزایش آلودگی، تغییر صدا یا تغییر عملکرد میتواند نیاز به سرویس زودتر را نشان دهد.
۹.۲۲ دفتر ثبت دستگاه
برای هر دستگاه باید یک سابقه قابل ردیابی نگهداری شود.
اطلاعات پایه دستگاه
- شناسه دستگاه؛
- سازنده، مدل و شماره سریال؛
- محل نصب؛
- کاربردهای مجاز؛
- مشخصات فیلتر؛
- تاریخ نصب؛
- مسئول دستگاه.
اطلاعات بهرهبرداری و نگهداری
- تاریخ آزمونهای دورهای؛
- نتایج قبول یا رد؛
- هشدارها؛
- تعمیرات؛
- تعویض قطعات؛
- تعویض پیشفیلتر؛
- تعویض فیلتر اصلی؛
- جابهجایی؛
- تغییر HVAC؛
- ریختوپاش؛
- آلودگی غیرعادی؛
- تغییر SOP؛
- وضعیت UV-C؛
- نام فرد گزارشدهنده؛
- تاریخ و ساعت گزارش؛
- شرح رخداد یا عدم انطباق.
اطلاعات اقدام اصلاحی و پیشگیرانه
- اقدام فوری انجامشده؛
- علتیابی، در صورت نیاز؛
- اقدام اصلاحی؛
- اقدام پیشگیرانه؛
- مسئول پیگیری؛
- موعد تکمیل؛
- نتیجه بررسی اثربخشی؛
- وضعیت باز یا بستهبودن رخداد؛
- نام و تأیید مسئول تصمیمگیرنده.
ثبت فقط تاریخ سرویس کافی نیست. باید مشخص باشد چه کاری، با چه نتیجهای، توسط چه فردی و با چه اقدام پیگیری انجام شده است.
۹.۲۳ خطاهای رایج در تمیزکاری و نگهداری
- پاشش مستقیم مایع روی فیلتر یا دیفیوزر؛
- استفاده از ماده خورنده بدون بررسی سازگاری؛
- باقیگذاشتن مواد شوینده روی سطح؛
- استفاده از دستمال آلوده برای همه قسمتها؛
- بازگرداندن دستمال آلوده به سطح پاکشده؛
- تمیزنکردن زیر سطح کار؛
- قراردادن وسایل دائمی داخل هود؛
- مسدودکردن ورودی یا خروجی هوا؛
- ادامه کار هنگام هشدار؛
- ریست مکرر آلارم بدون یافتن علت؛
- بیتوجهی به پیشفیلتر؛
- تعویض فیلتر توسط فرد آموزشندیده؛
- روشنکردن UV-C در حضور کاربر؛
- اتکا به UV-C بهجای تمیزکاری؛
- استفاده از شعله باز؛
- استفاده از الکل نزدیک منبع جرقه یا گرما؛
- استفاده از حلال فرار یا ماده عفونی؛
- خاموشکردن بلوئر بلافاصله پس از کار برخلاف SOP؛
- جابهجایی بدون آزمون مجدد؛
- ثبتنکردن تعمیر یا هشدار؛
- تعیین زمان تعویض فیلتر فقط بر اساس سن تقویمی؛
- تمیزکردن پنل برق با پاشش مستقیم؛
- استفاده از کلینبنچ بهعنوان قفسه نگهداری؛
- ادامه کار پس از ریختوپاش ناشناخته؛
- تغییر مکرر چیدمان حین فعالیت؛
- فرض سالمبودن فیلتر فقط بر اساس ظاهر.
۹.۲۴ چکلیست مدیریتی بهرهبرداری ایمن
سه خط قرمز پیش از ادامه بهرهبرداری
- آیا کاربرد فعلی دستگاه در دامنه مجاز و تأییدشده قرار دارد؟
- آیا آزمون دورهای دستگاه معتبر، قابل ردیابی و در محدوده اعتبار است؟
- آیا هیچ ماده یا فرایند عفونی، ناشناخته، سمی، فرار یا نیازمند مهار بهاشتباه وارد کلینبنچ نشده است؟
اگر پاسخ هر یک از این پرسشها «خیر» یا «نامشخص» باشد، ادامه بهرهبرداری باید متوقف یا به ارزیابی مسئول فنی و ایمنی منوط شود.
چکلیست کامل مدیریتی
- آیا کاربرد دستگاه دقیقاً در SOP تعریف شده است؟
- آیا مواد ممنوع و محدودیتهای عملیاتی مشخصاند؟
- آیا محل نصب از جریانهای مزاحم دور است؟
- آیا مسیر تردد کارکنان و ترالی کنترل شده است؟
- آیا آزمون اولیه و آزمونهای دورهای معتبر هستند؟
- آیا گزارش آزمون به دستگاه و شماره سریال آن قابل ردیابی است؟
- آیا پیشفیلتر و فیلتر اصلی تحت برنامه نگهداری قرار دارند؟
- آیا ماده تمیزکننده با سطح دستگاه سازگار است؟
- آیا خطر اشتعال مواد تمیزکننده کنترل شده است؟
- آیا زمان انتظار پیش و پس از کار تعریف شده است؟
- آیا اپراتورها آموزش دیدهاند؟
- آیا روش پاسخ به هشدار مشخص است؟
- آیا ریختوپاش و خرابی ثبت میشوند؟
- آیا پس از جابهجایی یا تعمیر، آزمون لازم انجام میشود؟
- آیا قطعات و خدمات فنی قابل دسترساند؟
- آیا مسئولیت پیگیری اقدامات اصلاحی مشخص است؟
- آیا اثربخشی اقدامات اصلاحی و پیشگیرانه بررسی میشود؟
- آیا هیچ تجهیز بزرگ، گرم، لرزان یا دارای فن بدون تأیید داخل هود استفاده نمیشود؟
- آیا UV-C فقط در شرایط مجاز و کنترلشده استفاده میشود؟
- آیا دستگاه هنگام هشدار یا عدم انطباق از سرویس خارج میشود؟
اگر پاسخ هر یک از موارد بحرانی نامشخص باشد، برنامه بهرهبرداری باید پیش از ادامه فعالیت اصلاح شود.
جمعبندی نصب، نگهداری و بهرهبرداری
هود لامینار فقط زمانی عملکرد پایدار دارد که محل نصب، جریان هوای اتاق، وضعیت فیلتر، چیدمان و رفتار اپراتور بهصورت همزمان کنترل شوند.
پیش از هر استفاده باید وضعیت بلوئر، هشدارها، ساش، سطح کار و مسیرهای هوا بررسی شود. هشدار جریان، صدای غیرعادی، آسیب مؤثر ساش، انسداد مسیر هوا، بوی سوختگی یا ورود ماده ناشناخته از شرایط توقف فوری هستند.
فقط وسایل ضروری و تمیز باید وارد ناحیه کار شوند و چیدمان پیش از شروع عملیات نهایی گردد. بازآرایی مکرر وسایل، حرکت سریع دست، صحبتکردن، سرفه یا عطسه در مقابل دهانه میتواند جریان و کنترل آلودگی را مختل کند.
تمیزکاری با ضدعفونی و استریلسازی یکسان نیست. کلینبنچ ذاتاً تجهیز استریلکننده نیست و حتی UV-C نیز استریلبودن محفظه، سطح، ابزار یا فرایند را تضمین نمیکند.
ماده تمیزکننده باید با سطح دستگاه سازگار باشد و نباید مستقیماً روی فیلتر یا اجزای حساس پاشیده شود. الکلها اشتعالپذیرند و نباید در نزدیکی شعله، جرقه یا سطح داغ استفاده شوند.
پیشفیلتر باید طبق برنامه بازرسی و نگهداری شود. فیلتر HEPA یا ULPA نباید توسط اپراتور شسته یا دستکاری شود و تعویض آن باید توسط فرد آموزشدیده انجام گیرد. ظاهر تمیز فیلتر بهتنهایی سلامت عملکرد را ثابت نمیکند.
پس از تعویض فیلتر، تعمیر بلوئر، بازکردن پلنوم، جابهجایی دستگاه یا تغییر مهم در HVAC، آزمونهای متناسب باید تکرار شوند.
دفتر ثبت دستگاه باید امکان ردیابی هشدارها، تعمیرات، تعویض قطعات، آزمونها، تغییرات محل نصب و اقدامات اصلاحی و پیشگیرانه را فراهم کند.
مهمتر از همه، نگهداری صحیح نمیتواند یک کاربرد نامناسب را ایمن کند. هود لامینار حتی در بهترین وضعیت سرویس، برای مهار عامل عفونی، بخار شیمیایی یا ماده خطرناک طراحی نشده است.
در بخش بعد، خطاهای عملکردی، نشانههای خرابی و روش عیبیابی اولیه هود لامینار آزمایشگاهی بررسی خواهند شد.
۱۰. خطاهای عملکردی، نشانههای خرابی و عیبیابی اولیه هود لامینار آزمایشگاهی
مشاهده هشدار، کاهش جریان هوا، افزایش آلودگی محصول یا ایجاد صدای غیرعادی همیشه به معنی خرابی قطعی یک قطعه مشخص نیست. یک نشانه میتواند چند علت متفاوت داشته باشد و یک خرابی نیز ممکن است با چند علامت همزمان ظاهر شود.
برای مثال، کاهش جریان هوا ممکن است ناشی از انسداد پیشفیلتر، افزایش افت فشار فیلتر اصلی، مسدودشدن مسیر هوا، اشکال حسگر، کاهش عملکرد بلوئر، تنظیم نامناسب کنترلر یا حتی شرایط نادرست اندازهگیری باشد. به همین دلیل، عیبیابی باید مرحلهای، مستند و مبتنی بر شواهد انجام شود.
هدف عیبیابی اولیه توسط اپراتور، تعمیر دستگاه نیست. اپراتور فقط باید شرایط آشکار و مجاز را بررسی، عملیات را بهصورت ایمن متوقف، اطلاعات خطا را ثبت و دستگاه را در زمان مناسب به مسئول فنی ارجاع دهد.
دفترچه سازنده هر مدل، مرجع اصلی معنی کدهای خطا، حدود هشدار، روش ریست، آزمونهای داخلی و اقدامات مجاز است. هیچ دستورالعمل عمومی نمیتواند جایگزین راهنمای همان مدل، SOP مصوب و تصمیم برقکار یا تکنسین صلاحیتدار شود.
اصل عیبیابی
هدف نخست، حفظ ایمنی افراد و جلوگیری از آسیب محصول است؛ نه خاموشکردن سریع هشدار یا بازگرداندن ظاهری دستگاه به کار.
خط قرمز عیبیابی
اپراتور نباید با هدف حذف هشدار، دستگاه را از وضعیت ایمن خارج کند، تنظیمات حفاظتی را تغییر دهد یا اینترلاک ایمنی و سایر سامانههای حفاظتی را غیرفعال کند.
۱۰.۱ تفاوت «علامت»، «علت احتمالی» و «خرابی تأییدشده»
برای عیبیابی دقیق، سه مفهوم باید از یکدیگر تفکیک شوند.
علامت یا نشانه
علامت چیزی است که اپراتور مشاهده یا اندازهگیری میکند؛ مانند:
- هشدار کاهش جریان؛
- صدای غیرعادی؛
- لرزش؛
- افزایش شمارش ذرات؛
- افزایش آلودگی محصول؛
- روشننشدن بلوئر؛
- نمایش مقدار غیرعادی؛
- بوی سوختگی؛
- قطع مکرر برق؛
- کاهش روشنایی.
علت احتمالی
علت احتمالی، توضیحی است که میتواند علامت را ایجاد کرده باشد؛ مانند:
- انسداد پیشفیلتر؛
- خرابی حسگر؛
- اتصال شل؛
- افزایش مقاومت فیلتر؛
- چیدمان نامناسب؛
- جریان مزاحم اتاق؛
- نقص بلوئر؛
- آلودگی وسایل ورودی؛
- تنظیم نادرست هشدار.
خرابی تأییدشده
خرابی زمانی تأیید میشود که با بازرسی، اندازهگیری، آزمون یا بررسی تخصصی، علت واقعی مشخص شده باشد.
اقدام اصلاحی باید بر علت تأییدشده یا شواهد کافی استوار باشد، نه فقط بر برداشت اولیه از یک علامت.
نکته مهم: هشدار «کاهش جریان» بهتنهایی ثابت نمیکند که فیلتر HEPA باید تعویض شود؛ همانطور که نبود هشدار نیز سلامت فیلتر، حسگر و کل ناحیه کار را تضمین نمیکند.
۱۰.۲ مرز عیبیابی اپراتور و تعمیر فنی
اپراتور باید فقط کنترلهایی را انجام دهد که در SOP و دفترچه دستگاه مجاز شناخته شدهاند.
کنترلهای اولیه مجاز برای اپراتور
- مشاهده و ثبت متن یا کد هشدار؛
- بررسی روشنبودن برق اصلی؛
- بررسی وضعیت ظاهری دوشاخه و کابل، بدون بازکردن اجزای برقی؛
- بررسی وضعیت ساش؛
- مشاهده انسداد آشکار ورودی یا خروجی هوا؛
- خارجکردن وسایل غیرضروری از ناحیه کار؛
- بررسی وجود کاغذ، پارچه یا بستهبندی روی منافذ؛
- کنترل فعالبودن بلوئر؛
- بررسی صدای غیرعادی، لرزش یا بوی سوختگی؛
- بررسی شرایط در، پنجره و سیستم تهویه اتاق؛
- ثبت زمان بروز خطا و فعالیت در حال انجام؛
- توقف و خارجکردن دستگاه از سرویس.
اقدامات ویژه برقکار یا تکنسین صلاحیتدار
- بازکردن پنل برق؛
- بازکردن پلنوم؛
- دسترسی به بلوئر؛
- دستکاری برد یا کنترلر؛
- تغییر ضرایب کنترلی؛
- تنظیم سرعت بلوئر خارج از روش مصوب؛
- تغییر حدود هشدار؛
- کالیبراسیون حسگر داخلی؛
- تعویض حسگر؛
- تعویض فیلتر HEPA یا ULPA؛
- تعمیر آببندی فیلتر؛
- آزمون یکپارچگی فیلتر؛
- تعمیر سیمکشی؛
- بایپسکردن اینترلاک ایمنی؛
- غیرفعالکردن هشدار یا سایر سامانههای حفاظتی.
مداخله در فیلتر، سامانه جریان، کنترلر یا اجزای برقی میتواند شرایط تأییدشده دستگاه را تغییر دهد و باید توسط فرد صلاحیتدار انجام شود.
۱۰.۳ شرایط توقف و خروج دستگاه از سرویس
شرایط توقف باید بر اساس شدت خطر به دو گروه تقسیم شوند.
توقف فوری قطعی
در شرایط زیر، ادامه کار یا تلاش برای حفظ محصول نباید باعث تأخیر در توقف شود:
- مشاهده دود؛
- مشاهده جرقه؛
- بوی سوختگی؛
- سیم نمایان یا کابل آسیبدیده؛
- داغشدن غیرعادی کابل، دوشاخه یا کنترلر؛
- ورود مایع به قسمت برقی؛
- قطع مکرر فیوز یا کلید حفاظتی؛
- لرزش شدید همراه با صدای ساییدگی یا ضربه؛
- دود یا گرمای غیرعادی موتور؛
- ریختوپاش ماده خطرناک یا ناشناخته؛
- شکستگی ساش همراه با خطر سقوط یا بریدگی؛
- هر وضعیت دارای خطر برق، آتش، جراحت یا انتشار ماده.
توقف پس از ایمنسازی کوتاه محصول
اپراتور فقط مجاز است ظروف را ببندد و محصول را طبق SOP در وضعیت ایمن قرار دهد؛ سپس دستگاه باید از سرویس خارج شود:
- هشدار مداوم کاهش جریان؛
- توقف یا ناپایداری بلوئر؛
- آسیب احتمالی فیلتر یا دیفیوزر؛
- شکستگی مؤثر ساش بدون خطر فوری سقوط؛
- افزایش ناگهانی آلودگی محصول با علت نامشخص؛
- عملکرد نامعتبر حسگر یا نمایشگر؛
- ورود مایع غیرخطرناک به مسیر هوا؛
- تغییر محسوس و توضیحناپذیر عملکرد دستگاه؛
- هشدار تکرارشونده پس از یک ریست مجاز؛
- ازکارافتادن هشدار یا نمایشگر.
اقدامات پس از توقف
- عملیات را متوقف کنید.
- ظروف باز را طبق SOP ببندید.
- محصول را فقط در صورت ایمنبودن شرایط به وضعیت مناسب منتقل کنید.
- دستگاه را در صورت امکان و ایمنبودن شرایط خاموش کنید.
- دستگاه را دوباره روشن یا مکرراً ریست نکنید.
- کد خطا و شرایط وقوع را ثبت کنید.
- برچسب «خارج از سرویس» نصب کنید.
- مسئول آزمایشگاه و واحد فنی را مطلع سازید.
- درباره محصول در معرض شرایط نامعتبر تصمیمگیری کنید.
اصل توقف: حفظ محصول نباید باعث شود اپراتور در حضور خطر برقی، مکانیکی، شیمیایی یا جریان نامعتبر به کار ادامه دهد.
۱۰.۴ درخت تصمیم عیبیابی اولیه
آیا خطر فوری وجود دارد؟
اگر دود، جرقه، بوی سوختگی، سیم آسیبدیده، لرزش شدید، ورود مایع به برق یا ریختوپاش ماده ناشناخته وجود دارد:
- فعالیت متوقف شود؛
- انرژی فقط در صورت امکان ایمن قطع گردد؛
- دستگاه دوباره روشن نشود؛
- ارجاع فوری انجام شود.
آیا هشدار فعال است؟
- متن و کد آن ثبت شود؛
- معنی آن در SOP و دفترچه همان مدل بررسی شود؛
- وضعیت بلوئر، ساش و مسیرهای قابل مشاهده کنترل شود؛
- هشدار با ریست مکرر یا تغییر تنظیمات حذف نشود.
آیا دستگاه ظاهراً عادی است ولی محصول یا فرایند نامناسب شده است؟
دستگاه و فرایند باید همزمان بررسی شوند:
- کیفیت وسایل ورودی؛
- روش کار اپراتور؛
- چیدمان و جریان هوای اتاق؛
- تمیزکاری و مواد اولیه؛
- وضعیت فیلتر و جریان؛
- شمارش ذرات و یکپارچگی فیلتر؛
- منبع آلودگی خارج از هود.
آیا خطا پس از یک تغییر آغاز شده است؟
تغییرات مهم عبارتاند از:
- جابهجایی دستگاه؛
- تعمیر یا تعویض فیلتر؛
- تغییر تنظیمات یا HVAC؛
- ورود تجهیز جدید؛
- تغییر ماده تمیزکننده، اپراتور یا SOP؛
- قطع و وصل برق یا ریختوپاش.
اصل تصمیمگیری: رابطه زمانی با یک تغییر، سرنخ مهمی است؛ اما بهتنهایی علت قطعی را اثبات نمیکند.
۱۰.۵ روشننشدن کامل دستگاه
اگر دستگاه هیچ علامت روشنشدن، نمایشگر یا چراغی ندارد، علت میتواند در برق ورودی، کابل، کلید اصلی، فیوز داخلی، منبع تغذیه یا برد باشد.
بررسیهای مجاز اپراتور
- بررسی قطعنبودن برق محل؛
- بررسی اتصال کامل دوشاخه؛
- بررسی وضعیت کلید اصلی، طبق دفترچه؛
- بررسی آسیب ظاهری کابل و دوشاخه؛
- بررسی فعالنبودن کلید اضطراری، در صورت وجود؛
- ثبت اینکه خطا پس از قطع برق یا جابهجایی رخ داده است یا خیر.
بررسی وجود برق در پریز فقط باید با روش مجاز، ابزار مناسب و بدون بازکردن اجزای برقی انجام شود. در صورت نیاز، این بررسی باید توسط برقکار یا تکنسین صلاحیتدار انجام گیرد.
اقدامات ممنوع
- بازکردن پنل یا فیوز داخلی توسط اپراتور؛
- اتصال دستگاه به چندراهی نامطمئن؛
- استفاده از کابل آسیبدیده؛
- تعویض فیوز با مقدار بالاتر؛
- حذف اتصال زمین؛
- روشن و خاموشکردن مکرر؛
- استفاده از تبدیل برق نامناسب.
اگر برق ورودی صحیح است ولی دستگاه روشن نمیشود، دستگاه باید خارج از سرویس و برای بررسی منبع تغذیه، کلید، فیوز، برد یا سیمکشی به برقکار یا تکنسین صلاحیتدار ارجاع شود.
۱۰.۶ روشنبودن نمایشگر ولی کارنکردن بلوئر
در این حالت ممکن است برق کنترل وجود داشته باشد، اما بلوئر شروع به کار نکند.
علتهای احتمالی
- انتخابنشدن حالت کاری صحیح؛
- تأخیر برنامهریزیشده در راهاندازی؛
- فعالبودن اینترلاک ایمنی؛
- خرابی موتور؛
- اشکال در درایور یا کنترلر؛
- قطع اتصال بلوئر؛
- خطای حسگر؛
- توقف حفاظتی ناشی از دما یا جریان؛
- خرابی برد فرمان.
بررسی اولیه
- وضعیت حالت کار یا Standby بررسی شود؛
- پیام نمایشگر ثبت شود؛
- وضعیت ساش و اینترلاک ایمنی مشاهده شود؛
- دستور روشنکردن مطابق دفترچه یکبار تکرار شود؛
- صدای تلاش برای راهاندازی یا لرزش ثبت شود؛
- از چندبار خاموش و روشنکردن متوالی خودداری شود.
توقف فنی: بلوئری که شروع به چرخش نمیکند، کند راه میافتد، قطع و وصل میشود یا صدای غیرعادی ایجاد میکند نباید با تغییر خودسرانه تنظیمات به کار بازگردانده شود.
۱۰.۷ هشدار کاهش جریان هوا
هشدار کاهش جریان یکی از مهمترین نشانههاست؛ اما علت آن باید بررسی شود.
علتهای احتمالی
- گرفتگی یا انسداد پیشفیلتر؛
- افزایش افت فشار فیلتر اصلی؛
- مسدودشدن ورودی هوا؛
- مسدودشدن دیفیوزر یا منافذ خروج؛
- قراردادن تجهیزات حجیم در مسیر جریان؛
- کاهش سرعت بلوئر؛
- خرابی موتور یا درایور؛
- خرابی یا انحراف حسگر؛
- تنظیم نادرست نقطه هشدار؛
- افت یا نوسان برق؛
- تغییر وضعیت ساش؛
- خطای نرمافزار یا کنترلر.
بررسیهای مجاز
- ثبت مقدار نمایشگر و کد خطا؛
- بررسی وضعیت ساش؛
- بررسی انسداد ظاهری منافذ؛
- خارجکردن اقلام غیرضروری؛
- بررسی ظاهری پیشفیلتر طبق SOP؛
- بررسی شرایط برق و تهویه اتاق؛
- مقایسه با سابقه هشدارهای قبلی.
اگر هشدار پس از رفع انسداد آشکار و بازگرداندن چیدمان مجاز باقی بماند، دستگاه باید متوقف شود. واحد فنی باید سرعت واقعی، افت فشار، حسگر، بلوئر و وضعیت فیلتر را بررسی کند.
رفتار بالقوه مخرب: افزایش دور بلوئر برای خاموشکردن هشدار، بدون تعیین علت افت جریان، میتواند فشار بیشتری بر فیلتر، موتور و کنترلر وارد کند، خرابی را پنهان سازد و نقطه کاری سامانه را از شرایط تأییدشده خارج کند.
۱۰.۸ جریان بیشازحد یا نمایش مقدار غیرعادی بالا
جریان بیشتر همیشه به معنی عملکرد بهتر نیست. سرعت بیشازحد میتواند آشفتگی، خشکشدن سریع نمونه، پخش ذرات، افزایش صدا و اختلال فرایند را ایجاد کند.
جریان بیشازحد ممکن است باعث آشفتگی موضعی و اختلال در حفاظت محصول شود، حتی اگر نمایشگر عدد بالاتری نشان دهد.
علتهای احتمالی
- تنظیم نادرست بلوئر؛
- خرابی یا جابهجایی حسگر؛
- خطای کالیبراسیون؛
- اشکال در کنترل خودکار دور؛
- تنظیم اشتباه پس از سرویس؛
- تغییر مقاومت مسیر هوا؛
- خطای نمایشگر؛
- استفاده از معیار پذیرش مدل دیگر.
اقدام
- مقدار نمایشگر ثبت شود؛
- تنظیمات توسط اپراتور تغییر نکند؛
- سرعت با آنمومتر کالیبره و شبکه اندازهگیری مناسب بررسی شود؛
- نقطه کاری بلوئر و حسگر توسط واحد فنی کنترل شود؛
- اثر جریان بر الگوی هوا ارزیابی گردد.
یک عدد بالا روی نمایشگر بدون تأیید مرجع، دلیل کافی برای پذیرش یا رد دستگاه نیست.
۱۰.۹ جریان ناپایدار یا نوسان نمایشگر
نوسان جزئی ممکن است ناشی از ماهیت حسگر یا شرایط محیط باشد، اما نوسان شدید، جدید یا تکرارشونده نیازمند بررسی است.
علتهای احتمالی
- جریان هوای متغیر اتاق؛
- باز و بستهشدن در؛
- فعالیت کولر یا فن مجاور؛
- نوسان برق؛
- خرابی حسگر؛
- اتصال الکتریکی ناپایدار؛
- اشکال کنترل دور؛
- گرفتگی یا انسداد متغیر مسیر هوا؛
- بلوئر فرسوده؛
- لرزش حسگر؛
- تغییر وضعیت ساش.
بررسی اولیه
- زمان و دامنه نوسان ثبت شود؛
- وضعیت HVAC و تردد اتاق بررسی شود؛
- ارتباط نوسان با بازشدن در یا فعالشدن تجهیزات ثبت شود؛
- چیدمان داخل دستگاه ثابت نگه داشته شود؛
- از لمس حسگر یا تغییر تنظیمات خودداری شود.
اگر نوسان در شرایط ثابت ادامه دارد، اندازهگیری مستقل و بررسی برق، حسگر و کنترلر لازم است.
۱۰.۱۰ روشنشدن مکرر یا متناوب آلارم
آلارمی که پس از ریست مجاز دوباره بازمیگردد، یک رخداد حلنشده است.
علتهای احتمالی
- قرارداشتن پارامتر نزدیک حد هشدار؛
- افت تدریجی جریان؛
- حسگر ناپایدار؛
- اتصال شل؛
- نوسان برق؛
- تغییر محیط نصب؛
- تنظیم اشتباه نقطه هشدار؛
- خرابی کنترلر؛
- افزایش تدریجی افت فشار فیلتر؛
- بلوئر در آستانه محدودیت عملکرد.
رفتار پرخطر: ریستکردن مکرر، کاهش صدای آلارم یا بیتوجهی به هشدار، عیبیابی محسوب نمیشود.
اطلاعاتی که باید ثبت شوند
- متن یا شماره خطا؛
- زمان وقوع؛
- مدت آلارم؛
- مقدار نمایشگر؛
- وضعیت ساش؛
- فعالیت در حال انجام؛
- تعداد وسایل داخل هود؛
- وضعیت HVAC؛
- تاریخ آخرین سرویس؛
- دفعات تکرار در روز یا شیفت.
آلارمهای تکراری باید در دفتر دستگاه ثبت و روند آنها تحلیل شود.
۱۰.۱۱ صدای غیرعادی بلوئر
تغییر صدا میتواند یکی از نخستین نشانههای اشکال مکانیکی یا تغییر مقاومت مسیر هوا باشد.
انواع صدای قابل توجه
- صدای ساییدگی؛
- تقتق یا ضربه؛
- سوت جدید؛
- صدای لرزش ورق یا پنل؛
- افزایش محسوس صدای موتور؛
- صدای قطع و وصل؛
- صدای تماس جسم خارجی با پروانه؛
- تغییر ناگهانی زیر و بمی صدا.
علتهای احتمالی
- شلشدن پنل یا پیچ؛
- عدم تعادل بلوئر؛
- خرابی بلبرینگ؛
- تماس پروانه با بخش دیگر؛
- جسم خارجی در مسیر؛
- افزایش مقاومت فیلتر؛
- افزایش دور بلوئر برای جبران افت فشار؛
- خرابی موتور یا درایور؛
- پایه یا دستگاه ناتراز.
اقدام
- کار حساس متوقف شود؛
- نوع و زمان صدا ثبت شود؛
- دستگاه از بیرون از نظر لرزش یا پنل شل مشاهده شود؛
- هیچ جسمی از مسیر داخلی با دست خارج نشود؛
- بلوئر برای بررسی مکانیکی به تکنسین صلاحیتدار ارجاع شود.
۱۰.۱۲ لرزش غیرعادی سطح کار یا بدنه
لرزش میتواند بر فرایندهای دقیق اثر بگذارد و نشانه اشکال مکانیکی باشد.
علتهای احتمالی
- عدم تعادل بلوئر؛
- خرابی بلبرینگ؛
- پایه ناپایدار؛
- ترازنبودن دستگاه؛
- تماس بدنه با دیوار یا تجهیز مجاور؛
- پنل شل؛
- تجهیز لرزان داخل هود؛
- لرزش منتقلشده از کف یا میز؛
- کابل یا شیلنگ تحت کشش؛
- سانتریفیوژ، ورتکس یا پمپ داخل محفظه.
بررسی اولیه
- تجهیزات داخلی در صورت ایمنبودن خاموش و خارج شوند؛
- تماس بدنه با دیوار یا وسایل بررسی شود؛
- وضعیت پایه از نظر ظاهری مشاهده شود؛
- مشخص شود لرزش با روشنشدن بلوئر آغاز میشود یا از محیط منتقل میگردد.
لرزش شدید، افزایشیابنده یا همراه با صدای مکانیکی، شرط توقف فوری است.
۱۰.۱۳ افزایش شمارش ذرات
افزایش شمارش ذرات باید در سه گروه بررسی شود:
ذرات ناشی از دستگاه
- نشتی فیلتر؛
- نشتی قاب یا آببندی؛
- آسیب فیلتر؛
- سرعت یا یکنواختی نامناسب؛
- گردابه یا برگشت جریان؛
- آلودگی سطوح داخلی؛
- آلودگی مسیر هوا؛
- سرویس یا تعمیر نامناسب.
ذرات ناشی از محیط و روش آزمون
- بازبودن در یا پنجره؛
- دیفیوزر سقفی مزاحم؛
- تردد زیاد؛
- تفاوت وضعیت عملیاتی؛
- تفاوت محل نمونهبرداری؛
- شمارنده ذرات آلوده یا نامعتبر؛
- لوله نمونهبرداری نامناسب؛
- حجم نمونه ناکافی؛
- کالیبراسیون منقضی شمارنده؛
- حضور اپراتور یا تجهیزات جدید.
ذرات ناشی از فرایند
- ورود بستهبندی آلوده؛
- دستکش یا ابزار آلوده؛
- تولید ذرات توسط ماده یا وسیله؛
- دستمال نامناسب؛
- لباس پرزدهنده؛
- حرکت سریع؛
- پخش ذرات از ظروف یا پودرها.
تفکیک ضروری: افزایش شمارش ذرات باید با بررسی فیلتر، جریان، محیط، ابزار آزمون و فرایند تحلیل شود. تعویض فوری فیلتر بدون یافتن علت ممکن است مشکل اصلی را حل نکند.
۱۰.۱۴ قبولی شمارش ذرات ولی افزایش آلودگی محصول
ممکن است شمارش ذرات قابل قبول باشد، اما محصول همچنان آلوده شود.
علتهای احتمالی
- آلودگی میکروبی وسایل ورودی؛
- تکنیک نامناسب اپراتور؛
- دستکش آلوده؛
- بازماندن طولانی ظروف؛
- چیدمان نامناسب؛
- قرارگرفتن دست یا وسیله در بالادست محصول؛
- آلودگی ماده اولیه؛
- ضدعفونی ناکافی سطح؛
- زمان تماس نامناسب ضدعفونیکننده؛
- آلودگی تجهیزات داخلی؛
- نامناسببودن فرایند برای کلینبنچ؛
- انتقال آلودگی میان ناحیه تمیز و مصرفشده؛
- منبع آلودگی خارج از هوا.
نکته آموزشی: نتیجه شمارش ذرات فقط شاخص پاکی هوای ناحیه در شرایط آزمون است؛ نه تضمینکننده نبود آلودگی میکروبی، آلودگی سطحی یا خطای تکنیکی.
در افزایش آلودگی محصول باید علاوه بر کنترل عملکرد دستگاه، فرایند، اپراتور، مواد اولیه، تمیزکاری و کنترلهای منفی بررسی شوند.
۱۰.۱۵ ردشدن آزمون یکپارچگی فیلتر
آزمون ناموفق یکپارچگی میتواند به نشتی مدیا، قاب، واشر یا آببندی مربوط باشد.
علتهای احتمالی
- سوراخ یا آسیب فیلتر؛
- ترک یا جداشدن چسب؛
- آسیب ناشی از حمل؛
- فشار یا ضربه؛
- نصب نامناسب؛
- واشر آسیبدیده؛
- شلشدن قاب؛
- نشتی پیرامونی؛
- تعمیر قبلی نامناسب؛
- روش یا تجهیزات آزمون نامعتبر.
اقدام
- دستگاه از کار حساس خارج شود؛
- محل و میزان نشتی ثبت شود؛
- صحت روش و ابزار آزمون بررسی شود؛
- تعمیر یا تعویض توسط فرد مجاز انجام گیرد؛
- پس از اقدام اصلاحی، آزمون یکپارچگی تکرار شود؛
- سرعت، یکنواختی و سایر آزمونهای متأثر بررسی شوند.
هشدار: گواهی سلامت فیلتر نو، معادل سلامت نصب نهایی آن در دستگاه نیست.
صرف وجود گواهی کارخانه، آببندی صحیح قاب، نبود آسیب حمل و سلامت مجموعه نصبشده را اثبات نمیکند.
۱۰.۱۶ کاهش تدریجی عملکرد بدون آلارم
گاهی افت عملکرد بهصورت تدریجی رخ میدهد و هنوز به نقطه فعالشدن هشدار نرسیده است.
نشانههای احتمالی
- افزایش درصد توان بلوئر؛
- افزایش یا تغییر صدای دستگاه؛
- کاهش آرام سرعت جریان؛
- افزایش اختلاف نقاط اندازهگیری؛
- افزایش آلودگی یا رد محصول؛
- طولانیشدن زمان پاکسازی؛
- افزایش دفعات هشدار کوتاه؛
- تغییر روند فشار تفاضلی.
پارامترهای قابل روندگیری
- سرعت میانگین؛
- حداقل سرعت؛
- یکنواختی؛
- فشار تفاضلی؛
- توان یا دور بلوئر؛
- صدا یا تغییر الگوی صوتی؛
- تعداد هشدارها؛
- شمارش ذرات؛
- آلودگی فرایند؛
- زمان کارکرد فیلتر؛
- تعمیرات انجامشده.
اصل روند: نتیجه «قبول» در یک آزمون، بررسی جهت تغییرات نسبت به آزمونهای قبلی را بیاهمیت نمیکند.
۱۰.۱۷ افزایش افت فشار یا توان بلوئر
بعضی دستگاهها افت فشار یا درصد توان بلوئر را نمایش میدهند. افزایش آن میتواند نشانه افزایش مقاومت مسیر هوا باشد.
علتهای احتمالی
- انسداد پیشفیلتر؛
- بارگیری فیلتر اصلی؛
- مسدودشدن ورودی؛
- تغییر مسیر هوا؛
- آلودگی دیفیوزر؛
- خطای حسگر فشار؛
- نشتی یا جداشدن شیلنگ حسگر؛
- تنظیم خودکار برای جبران افت جریان.
اقدام
- روند مقادیر قبلی بررسی شود؛
- وضعیت پیشفیلتر طبق SOP کنترل گردد؛
- مسیرهای قابل مشاهده از نظر انسداد بررسی شوند؛
- اندازهگیری مستقل جریان انجام شود؛
- حسگر و مدار فشار توسط واحد فنی بررسی شوند.
افزایش توان بلوئر بهتنهایی دلیل کافی برای تعویض فیلتر نیست، اما میتواند نشانه نزدیکشدن سامانه به محدودیت عملکرد باشد.
۱۰.۱۸ نتیجه نامعتبر یا مشکوک حسگر داخلی
حسگر داخلی ممکن است مقدار غیرواقعی، ثابت، جهشی یا ناسازگار با اندازهگیری مرجع نشان دهد.
نشانههای احتمالی
- ثابتماندن عدد در همه شرایط؛
- تغییر ناگهانی بدون تغییر واقعی جریان؛
- اختلاف زیاد با آنمومتر مرجع؛
- نمایش خارج از دامنه؛
- هشدار حسگر؛
- برگشت موقت عدد پس از ریست؛
- تغییر مقدار با ضربه یا لرزش؛
- اختلاف با آزمون قبلی بدون علت مشخص.
علتهای احتمالی
- خروج از کالیبراسیون؛
- آلودگی حسگر؛
- خرابی الکترونیکی؛
- اتصال شل؛
- آسیب شیلنگ فشار؛
- نصب یا موقعیت نامناسب؛
- خطای نرمافزار؛
- تنظیم اشتباه ضریب تبدیل.
اقدام
- نمایشگر تنها مبنای پذیرش قرار نگیرد؛
- مقدار با ابزار مرجع کالیبره مقایسه شود؛
- نتایج پیش از تنظیم ثبت شوند؛
- پس از تعمیر یا تنظیم، اندازهگیری مجدد انجام شود؛
- ارتباط نقطه هشدار با جریان واقعی تأیید گردد.
اصل تصمیم فنی: در صورت اختلاف میان حسگر داخلی و ابزار مرجع، ابزار مرجع کالیبرهشده مبنای تصمیم فنی است؛ نه نمایشگر دستگاه.
۱۰.۱۹ خرابی یا ضعف روشنایی
کاهش روشنایی معمولاً مستقیماً جریان هوا را مختل نمیکند، اما میتواند خطای کاربر، مشاهدهنشدن آلودگی و خستگی را افزایش دهد.
علتهای احتمالی
- خرابی لامپ یا LED؛
- کاهش خروجی با افزایش عمر؛
- خرابی درایور؛
- اتصال نامناسب؛
- آلودگی پوشش چراغ؛
- افت ولتاژ؛
- آسیب کلید یا برد.
اقدام
- مقدار روشنایی در صورت وجود معیار اندازهگیری شود؛
- وضعیت چراغ و پوشش آن مشاهده شود؛
- تعویض طبق دستور سازنده انجام گیرد؛
- پیش از دسترسی فنی، برق بهصورت ایمن قطع شود؛
- پس از تعمیر، عملکرد روشنایی و کنترلها بررسی شود.
کاهش روشنایی همراه با بوی سوختگی، گرمای غیرعادی یا چشمکزدن شدید نیازمند توقف و بررسی توسط برقکار یا تکنسین صلاحیتدار است.
۱۰.۲۰ مشکلات UV-C
روشننشدن UV-C
- فعالنبودن حالت صحیح؛
- بازبودن ساش یا فعالبودن اینترلاک ایمنی؛
- پایان عمر یا خرابی لامپ؛
- خرابی تایمر؛
- اتصال نامناسب؛
- خرابی بالاست یا درایور؛
- اشکال کنترلر.
روشنبودن بدون اثربخشی کافی
- کاهش خروجی لامپ با افزایش عمر؛
- آلودگی سطح لامپ؛
- فاصله زیاد؛
- زاویه نامناسب تابش؛
- سایهاندازی ناشی از چیدمان وسایل و تجهیزات؛
- زمان ناکافی؛
- هندسه نامناسب؛
- پوشیدهبودن سطح؛
- بقایای آلی؛
- اندازهگیرینشدن شدت یا دوز.
روشنماندن در شرایط ناایمن
این وضعیت میتواند ناشی از خرابی اینترلاک ایمنی، دستکاری سامانه حفاظتی یا اشکال کنترلر باشد و باید فوراً بررسی شود.
اصل UV-C: روشنشدن لامپ فقط عملکرد الکتریکی آن را نشان میدهد؛ نه شدت کافی، دوز مؤثر یا استریلبودن ناحیه کار.
۱۰.۲۱ اشکال ساش، اینترلاک ایمنی یا سامانه حفاظتی
نشانهها
- حرکت سخت یا نامتعادل ساش؛
- پایینآمدن ناگهانی؛
- باقینماندن در موقعیت؛
- صدای مکانیکی؛
- خطای موقعیت؛
- عدم فعالشدن اینترلاک یا هشدار ایمنی در وضعیت نامجاز؛
- روشنشدن UV-C با وضعیت نامجاز ساش؛
- تفاوت میان موقعیت واقعی و نمایشگر.
علتهای احتمالی
- خرابی کابل یا وزنه تعادل؛
- انسداد مسیر حرکت؛
- خرابی حسگر موقعیت؛
- تنظیم نامناسب؛
- آسیب ریل؛
- ترک یا تغییر شکل ساش؛
- خرابی اینترلاک ایمنی؛
- دستکاری قبلی.
اقدام
- از واردکردن فشار اضافی خودداری شود؛
- دست و وسایل از مسیر حرکت خارج شوند؛
- دستگاه با ساش آسیبدیده برای فعالیت حساس استفاده نشود؛
- اینترلاک ایمنی بایپس نشود؛
- تعمیر مکانیکی و آزمون سامانه حفاظتی توسط تکنسین صلاحیتدار انجام گیرد.
۱۰.۲۲ قطع مکرر فیوز، کلید حفاظتی یا برق دستگاه
قطع مکرر حفاظت برق نشانهای است که نباید با تعویض فیوز بزرگتر یا وصلکردن مداوم نادیده گرفته شود.
علتهای احتمالی
- اتصال کوتاه؛
- جریان بیشازحد؛
- خرابی موتور؛
- خرابی منبع تغذیه؛
- ورود مایع؛
- کابل آسیبدیده؛
- قطعه برقی معیوب؛
- اضافهبار پریز داخلی؛
- استفاده همزمان از تجهیزات پرمصرف؛
- حفاظت نامتناسب مدار ساختمان.
اقدام
- دستگاه و تجهیزات متصل متوقف شوند؛
- برق فقط در صورت ایمنبودن قطع شود؛
- از وصلکردن مکرر خودداری گردد؛
- بارهای متصل ثبت شوند؛
- بررسی توسط برقکار یا تکنسین صلاحیتدار انجام شود.
ممنوعیت: استفاده از فیوز با جریان نامی بالاتر، حذف اتصال زمین یا بایپس حفاظت برای جلوگیری از قطع برق مجاز نیست.
۱۰.۲۳ بوی سوختگی، دود یا گرمای غیرعادی
این نشانهها باید بهعنوان خطر برقی یا مکانیکی جدی در نظر گرفته شوند.
اقدام فوری
- عملیات متوقف شود.
- مواد و ظروف فقط در صورت ایمنبودن بسته شوند.
- دستگاه بدون لمس بخش داغ، در صورت امکان ایمن خاموش شود.
- برق از منبع مطمئن قطع گردد.
- از ریختن آب روی دستگاه برقی خودداری شود.
- دستگاه دوباره روشن نشود.
- مسئول ایمنی و برقکار یا تکنسین صلاحیتدار مطلع شوند.
- علت، محل بو یا دود و شرایط وقوع ثبت گردد.
هیچ الزام فرایندی یا نگرانی درباره محصول، ادامه کار در حضور خطر آتش یا برق را توجیه نمیکند.
۱۰.۲۴ عملکرد نامناسب پس از قطع و وصل برق
پس از بازگشت برق ممکن است دستگاه:
- در حالت خاموش باقی بماند؛
- خودکار روشن شود؛
- وارد Standby شود؛
- تنظیمات را از دست بدهد؛
- هشدار ایجاد کند؛
- زمان یا حافظه رخدادها را تغییر دهد؛
- بلوئر را با تأخیر راهاندازی کند.
رفتار پس از قطع برق باید در دفترچه و SOP مشخص باشد.
اقدامات اپراتور
- وضعیت بلوئر بررسی شود؛
- هشدارها ثبت شوند؛
- زمان توقف جریان مشخص گردد؛
- محصول در معرض شرایط نامعتبر ارزیابی شود؛
- پیش از ادامه، زمان پایدارشدن مجدد رعایت گردد؛
- تنظیمات و حدود هشدار کنترل شوند؛
- در صورت رفتار غیرمنتظره، دستگاه ارجاع فنی شود.
نکته فرایندی: بازگشت برق به معنی بازگشت فوری ناحیه کار به شرایط تأییدشده نیست.
۱۰.۲۵ خطا پس از جابهجایی، ضربه یا تعمیر
پس از جابهجایی یا تعمیر ممکن است موارد زیر رخ دهند:
- تغییر آببندی فیلتر؛
- جابهجایی حسگر؛
- شلشدن اتصال؛
- تغییر تراز؛
- آسیب ساش؛
- تغییر مسیر هوا؛
- تغییر تنظیم بلوئر؛
- نشتی فیلتر؛
- افزایش لرزش؛
- اثر محل نصب جدید.
دستگاه نباید صرفاً با روشنشدن بلوئر به کار حساس بازگردد. دامنه آزمون مجدد باید بر اساس تغییر انجامشده تعیین شود.
آزمونهای احتمالی پس از تغییر
۱۰.۲۶ آلودگی پس از تعمیر یا تعویض فیلتر
افزایش آلودگی پس از سرویس ممکن است ناشی از موارد زیر باشد:
- پاکنشدن آلودگی ناشی از تعمیر؛
- نصب نامناسب فیلتر؛
- نشتی قاب؛
- باقیماندن گردوغبار در پلنوم؛
- آزموننشدن دستگاه؛
- تنظیم نامناسب جریان؛
- ورود ابزار آلوده؛
- بستهنبودن پنل؛
- تغییر الگوی جریان.
اقدام
- دستگاه از کار حساس خارج شود؛
- سوابق سرویس بررسی شوند؛
- تمیزکاری پس از تعمیر ارزیابی شود؛
- آزمون یکپارچگی تکرار گردد؛
- سرعت و تجسم جریان بررسی شوند؛
- در صورت نیاز، شمارش ذرات و PQ تکرار شوند.
۱۰.۲۷ تجمع مایع، رطوبت یا میعان
وجود مایع یا میعان میتواند خطر خوردگی، رشد میکروبی و آسیب برقی ایجاد کند.
علتهای احتمالی
- ریختوپاش؛
- تمیزکاری بیشازحد مرطوب؛
- خشکنکردن سطح؛
- اختلاف دمای زیاد؛
- ورود ظرف سرد؛
- رطوبت بالای اتاق؛
- نشتی تجهیز داخلی؛
- مسدودبودن مسیر تخلیه، در صورت وجود.
اقدام
- منبع مایع شناسایی شود؛
- از ورود مایع به منافذ جلوگیری گردد؛
- سطح طبق SOP خشک شود؛
- در صورت ورود به زیر سطح یا برق، دستگاه خارج از سرویس شود؛
- خوردگی، رسوب و آلودگی بررسی شوند؛
- نیاز به بازدید فنی تعیین گردد.
۱۰.۲۸ جدول تصمیمیار عیبیابی اولیه
| نشانه | علتهای احتمالی | اقدام مجاز اولیه | سطح اقدام |
|---|---|---|---|
| دستگاه کاملاً خاموش است | برق ورودی، کابل، کلید، فیوز یا منبع تغذیه | بررسی ظاهری برق و ثبت وضعیت | ارجاع فنی |
| کابل آسیبدیده، دود، جرقه یا بوی سوختگی | خطر برقی یا آتش | توقف و قطع ایمن انرژی | ارجاع فوری |
| نمایشگر روشن ولی بلوئر خاموش است | حالت کار، اینترلاک ایمنی، موتور، درایور یا برد | ثبت پیام و بررسی وضعیت مجاز ساش | ارجاع فنی |
| هشدار کاهش جریان | انسداد، پیشفیلتر، فیلتر، بلوئر یا حسگر | رفع انسداد آشکار و ثبت کد | ارجاع فنی در صورت تداوم |
| نوسان عدد نمایشگر | HVAC، برق، حسگر یا کنترل دور | ثبت شرایط محیط و دامنه نوسان | بررسی اپراتور سپس ارجاع فنی |
| صدای غیرعادی | بلبرینگ، پروانه، پنل یا جسم خارجی | توقف و ثبت نوع صدا | ارجاع فنی |
| لرزش شدید | عدم تعادل، پایه، بلوئر یا تجهیز داخلی | توقف و خارجکردن تجهیز داخلی، در صورت ایمنبودن | ارجاع فوری در لرزش شدید یا مکانیکی |
| شمارش ذرات بالا | فیلتر، جریان، محیط، ابزار یا فرایند | ثبت شرایط آزمون و چیدمان | ارجاع فنی |
| آلودگی محصول با ذرات قابل قبول | روش کار، مواد، سطح یا آلودگی میکروبی | بررسی فرایند و کنترل منفی | بررسی اپراتور و کیفیت |
| UV-C روشن نمیشود | لامپ، تایمر، اینترلاک ایمنی یا درایور | بررسی وضعیت مجاز ساش | ارجاع فنی |
| UV-C در وضعیت نامجاز روشن میماند | خرابی اینترلاک ایمنی | توقف استفاده | ارجاع فوری |
| آلارم مکرر | خطای حلنشده یا پارامتر مرزی | ثبت کد و توقف کار حساس | ارجاع فنی |
| فیوز یا کلید حفاظتی قطع میشود | اضافهبار، اتصال کوتاه یا خرابی برقی | قطع دستگاه | ارجاع فوری |
| خطا پس از جابهجایی | فیلتر، حسگر، تراز یا محل نصب | عدم استفاده در کار حساس | ارجاع فنی و آزمون مجدد |
| مایع وارد مسیر هوا یا برق شده است | ریختوپاش یا تمیزکاری نادرست | توقف و جلوگیری از روشنکردن | ارجاع فوری |
| ساش حرکت نامناسب دارد | ریل، کابل، حسگر یا اینترلاک ایمنی | عدم اعمال فشار | ارجاع فنی |
| آلودگی سطحی غیرخطرناک | تمیزکاری ناقص یا ریختوپاش محدود | اجرای SOP تمیزکاری | بررسی اپراتور |
۱۰.۲۹ اطلاعات لازم پیش از تماس با خدمات فنی
ارائه اطلاعات کامل میتواند عیبیابی را سریعتر و دقیقتر کند.
مشخصات دستگاه
- سازنده؛
- مدل؛
- شماره سریال؛
- شماره دارایی یا کد داخلی دستگاه؛
- سال نصب؛
- محل نصب؛
- نوع جریان افقی یا عمودی؛
- نوع فیلتر؛
- نسخه نرمافزار یا کنترلر، در صورت نمایش.
شرح خطا
- متن دقیق یا کد هشدار؛
- تاریخ و ساعت؛
- نشانه مشاهدهشده؛
- آخرین فعالیت پیش از بروز خطا؛
- فعالیت در حال انجام هنگام خطا؛
- مدت زمان بروز؛
- دفعات تکرار؛
- وضعیت ساش؛
- مقدار نمایشگر؛
- صدا، لرزش یا بو؛
- عکس یا فیلم، در صورت ایمن و مجازبودن.
سابقه
- تاریخ آخرین سرویس؛
- تاریخ آخرین تأیید صلاحیت؛
- تاریخ تعویض فیلتر؛
- تعمیرات اخیر؛
- جابهجایی اخیر؛
- تغییر HVAC؛
- ریختوپاش؛
- هشدارهای قبلی؛
- نتایج سرعت، ذرات یا یکپارچگی.
اقدام انجامشده
- آیا دستگاه متوقف شده است؟
- آیا ریست شده است؟
- آیا چیدمان تغییر کرده است؟
- آیا انسداد ظاهری رفع شده است؟
- آیا برق قطع و وصل شده است؟
- آیا محصول تحت تأثیر قرار گرفته است؟
۱۰.۳۰ ارزیابی محصول پس از خطا
عیبیابی فقط به دستگاه محدود نیست. باید تعیین شود محصول یا فرایند انجامشده در زمان خطا قابل قبول است یا خیر.
پرسشهای اصلی
- خطا چه زمانی آغاز شده است؟
- آیا زمان دقیق شروع مشخص است؟
- چه مواد یا بچهایی در معرض شرایط نامعتبر بودهاند؟
- آیا ظروف باز بودهاند؟
- آیا هشدار جریان فعال بوده است؟
- آیا بلوئر متوقف شده است؟
- آیا آلودگی یا ریختوپاش رخ داده است؟
- آیا کنترل منفی یا داده پایش وجود دارد؟
- پیامد آلودگی محصول چیست؟
- آیا آزمایش تکراری امکانپذیر است؟
- چه فردی اختیار تصمیم آزادسازی یا رد را دارد؟
تصمیمهای احتمالی
- پذیرش با مستندات کافی؛
- قرنطینه موقت؛
- آزمایش تکمیلی؛
- تکرار فرایند؛
- رد محصول؛
- بررسی اثر بر نتایج قبلی؛
- آغاز اقدام اصلاحی و پیشگیرانه.
اصل کیفیت: تعمیر موفق دستگاه، بهتنهایی اعتبار محصولاتی را که در زمان عملکرد نامعتبر تهیه شدهاند بازنمیگرداند.
۱۰.۳۱ اقدام اصلاحی و پیشگیرانه
در خطاهای مهم یا تکرارشونده، فقط رفع علامت کافی نیست.
اقدام اصلاحی و پیشگیرانه (CAPA)
CAPA چارچوبی برای کنترل رخداد فعلی، حذف علت واقعی و جلوگیری از تکرار خطا در همان دستگاه یا شرایط مشابه است.
اصلاح فوری
اقدامی برای کنترل وضعیت فعلی؛ مانند:
- توقف دستگاه؛
- رفع انسداد؛
- تعویض پیشفیلتر طبق روش مجاز؛
- تعمیر قطعه؛
- تعویض فیلتر؛
- پاکسازی ریختوپاش.
اقدام اصلاحی
اقدامی برای حذف علت رخداد؛ مانند:
- اصلاح برنامه نگهداری؛
- تعمیر بلوئر؛
- اصلاح تنظیم هشدار؛
- تغییر محل نصب؛
- بازآموزی اپراتور؛
- اصلاح چیدمان؛
- بازنگری SOP.
اقدام پیشگیرانه
اقدامی برای جلوگیری از وقوع خطا در شرایط مشابه؛ مانند:
- افزودن کنترل پیش از استفاده؛
- پایش روند فشار، جریان و صدا؛
- محدودکردن دسترسی به تنظیمات؛
- افزودن چکلیست جابهجایی؛
- کنترل تغییرات HVAC؛
- تعیین موجودی قطعات بحرانی؛
- بررسی سایر دستگاههای مشابه.
بررسی اثربخشی
- هشدار تکرار شده است یا خیر؛
- نتایج آزمون پایدار ماندهاند یا خیر؛
- آلودگی یا رد محصول کاهش یافته است یا خیر؛
- SOP اجرا میشود یا خیر؛
- آموزش مؤثر بوده است یا خیر؛
- اقدام انجامشده علت واقعی را کنترل کرده است یا فقط علامت را پوشانده است.
۱۰.۳۲ خطاهای رایج در عیبیابی
- فرضکردن یک علت فقط بر اساس یک علامت؛
- تعویض فیلتر بدون آزمون؛
- افزایش دور بلوئر برای خاموشکردن هشدار؛
- ریست مکرر دستگاه؛
- ادامه کار فقط به دلیل احساس جریان هوا؛
- بایپسکردن اینترلاک ایمنی؛
- تغییر حدود هشدار؛
- استفاده از فیوز با ظرفیت بالاتر؛
- بازکردن پلنوم توسط اپراتور؛
- نادیدهگرفتن جریان هوای اتاق؛
- عدم بررسی چیدمان؛
- فرض خرابی دستگاه بدون بررسی فرایند؛
- فرض خطای اپراتور بدون انجام آزمون فنی؛
- ثبتنکردن کد خطا؛
- حذف دادههای ناموفق؛
- بازگرداندن دستگاه به کار بدون آزمون؛
- استفاده از گزارش محل قبلی پس از جابهجایی؛
- پذیرش محصول فقط به دلیل تعمیر دستگاه؛
- تمیزکردن حسگر یا فیلتر بدون دستورالعمل؛
- استفاده از قطعات غیرسازگار؛
- نادیدهگرفتن هشدارهای کوتاه و متناوب؛
- بررسینکردن روند نتایج؛
- غیرفعالکردن سامانه حفاظتی برای ادامه کار؛
- ارجاعندادن خطای برقی به برقکار یا تکنسین صلاحیتدار.
۱۰.۳۳ چکلیست بازگشت دستگاه به سرویس
دستگاه پس از خرابی، تعمیر یا خطای مهم نباید صرفاً با روشنشدن دوباره به کار بازگردد.
- علت خطا شناسایی شده است؛
- اقدام اصلاحی تکمیل شده است؛
- هیچ هشدار فعال وجود ندارد؛
- بازرسی ظاهری قابل قبول است؛
- ایمنی برق تأیید شده است؛
- بلوئر پایدار کار میکند؛
- سرعت و یکنواختی قابل قبولاند؛
- حسگر و نمایشگر بررسی شدهاند؛
- نقطه تحریک هشدار تأیید شده است؛
- یکپارچگی فیلتر، در صورت ارتباط، تأیید شده است؛
- شمارش ذرات، در صورت نیاز، قابل قبول است؛
- تجسم جریان، در صورت تأثیر تغییر، انجام شده است؛
- PQ در صورت تغییر چیدمان یا کاربرد تکرار شده است؛
- گزارش تعمیر و آزمون ثبت شده است؛
- تأثیر خطا بر محصول تعیین تکلیف شده است؛
- اقدام اصلاحی و پیشگیرانه، در صورت نیاز، ثبت شده است؛
- برچسب خارج از سرویس فقط با مجوز مسئول برداشته شده است.
اصل بازگشت به سرویس: برطرفشدن ظاهری هشدار، جایگزین کنترل عملکرد، تأیید صلاحیت و ثبت مستند نتیجه نیست.
جمعبندی خطاها و عیبیابی اولیه
عیبیابی هود لامینار باید با تفکیک علامت، علت احتمالی و خرابی تأییدشده انجام شود. یک هشدار یا نتیجه نامناسب بهتنهایی علت قطعی را مشخص نمیکند.
وظیفه اپراتور، تعمیر فیلتر، بلوئر، حسگر، کنترلر یا اجزای برقی نیست. اپراتور باید عملیات را بهصورت ایمن متوقف، وضعیت آشکار دستگاه را طبق SOP بررسی، کد خطا و شرایط وقوع را ثبت و موضوع را به برقکار یا تکنسین صلاحیتدار ارجاع دهد.
دود، جرقه، بوی سوختگی، قطع مکرر برق، لرزش شدید، ورود مایع به قسمت برقی و ریختوپاش ماده ناشناخته از شرایط توقف فوری قطعی هستند. هشدار مداوم کاهش جریان، آسیب احتمالی فیلتر، ناپایداری بلوئر و افزایش آلودگی با علت نامشخص نیز پس از ایمنسازی کوتاه محصول، نیازمند خروج دستگاه از سرویساند.
هشدار کاهش جریان ممکن است از پیشفیلتر، فیلتر اصلی، انسداد، بلوئر، حسگر، کنترلر یا چیدمان ناشی شود. افزایش شمارش ذرات نیز باید در سه گروه دستگاه، محیط و فرایند تحلیل شود.
قبولی شمارش ذرات، نبود آلودگی میکروبی، آلودگی سطحی یا خطای تکنیکی را تضمین نمیکند. گواهی سلامت فیلتر نو نیز سلامت نصب نهایی آن را ثابت نمیسازد.
در صورت اختلاف میان حسگر داخلی و ابزار مرجع، ابزار مرجع کالیبرهشده مبنای تصمیم فنی است. نمایش یک عدد بالا یا پایین روی پنل، بدون اندازهگیری مستقل و معیار پذیرش معتبر، برای تصمیمگیری کافی نیست.
ریست مکرر آلارم، افزایش خودسرانه دور بلوئر، بایپس اینترلاک ایمنی، تغییر حدود هشدار یا استفاده از فیوز بزرگتر، روش عیبیابی نیست و میتواند خرابی را پنهان یا خطر را بیشتر کند.
پس از تعمیر، تعویض فیلتر، جابهجایی یا تغییر مهم، آزمونهای متناسب باید انجام شوند و دستگاه فقط پس از ثبت نتایج قابل قبول، تعیین تکلیف محصول و تأیید مسئول مجاز به سرویس بازگردد.
در بخش بعد، نکات کلیدی خرید، مقایسه مشخصات فنی و معیارهای انتخاب فروشنده هود لامینار آزمایشگاهی بررسی خواهند شد.
۱۱. نکات کلیدی خرید، مقایسه مشخصات فنی و معیارهای انتخاب فروشنده هود لامینار آزمایشگاهی
خرید هود لامینار آزمایشگاهی باید از تعریف دقیق فرایند و نیاز واقعی آزمایشگاه آغاز شود، نه از مقایسه قیمت، ظاهر دستگاه، تعداد فیلترها یا عبارتهای تبلیغاتی مانند «هوای کاملاً استریل». نخست باید مشخص شود چه مادهای در دستگاه کار میشود، هدف از کنترل آلودگی چیست، چه ابعادی از فضای کار لازم است و عملکرد دستگاه با چه آزمونهایی تحویل گرفته خواهد شد.
هود لامینار یا Clean Bench برای حفاظت از محصول طراحی میشود و نباید بهعنوان وسیله حفاظت اپراتور یا محیط معرفی شود.
اگر فرایند شامل عوامل عفونی، نمونههای زیستی ناشناخته، احتمال تولید آئروسل عفونی، مواد شیمیایی فرار، مواد سمی یا حساسکننده، داروهای خطرناک یا هر مادهای است که استنشاق یا انتشار آن خطر ایجاد میکند، انتخاب هود لامینار از ابتدا نادرست است. در چنین شرایطی باید کابینت ایمنی زیستی، هود شیمیایی یا وسیله مهار متناسب دیگری بر اساس ارزیابی خطر بررسی شود.
برای مقایسه تفصیلی این تجهیزات، به بخش ۶: تفاوت هود لامینار با کابینت ایمنی زیستی و هود شیمیایی مراجعه کنید.
راهنمای ایمنی زیستی سازمان جهانی بهداشت، ایستگاههای هوای تمیز با خروجی افقی یا عمودی را کابینت ایمنی زیستی نمیداند. همچنین استاندارد NSF/ANSI 49 به کابینتهای ایمنی زیستی کلاس II و الزامات طراحی، ساخت و عملکرد آنها مربوط است، نه Clean Bench معمولی. راهنمای سازمان جهانی بهداشت و صفحه رسمی NSF/ANSI 49
۱۱.۱ تعیین نیاز واقعی آزمایشگاه پیش از درخواست قیمت
پیش از دریافت پیشنهاد فنی، بهتر است آزمایشگاه یک سند نیازمندی کاربر یا URS — User Requirements Specification تهیه کند. این سند باید دستکم به پرسشهای زیر پاسخ دهد:
- هدف دستگاه فقط حفاظت از محصول است یا فرایند به حفاظت اپراتور و محیط نیز نیاز دارد؟
- مواد و نمونههای مورد استفاده واقعاً غیرخطرناک هستند؟
- منبع اصلی آلودگی مورد نگرانی، ذرات معلق است یا آلودگی میکروبی، بخارات شیمیایی، گازها و مواد فرار نیز اهمیت دارند؟
- چه ظروف، تجهیزات، میکروسکوپ، ترازو، دستگاه پرکن، رک یا ابزار دیگری قرار است داخل محفظه استفاده شود؟
- عرض، عمق و ارتفاع مفید ناحیه کار چقدر باید باشد؟
- آیا تجهیزات داخل هود گرما تولید میکنند یا موجب آشفتگی جریان هوا میشوند؟
- فرایند به جریان افقی نیاز دارد یا جریان عمودی؟
- دستگاه در چه اتاقی، نزدیک چه در، پنجره، دریچه تهویه یا مسیر ترددی نصب خواهد شد؟
- چه طبقه پاکی یا سطح عملکردی لازم است و این ادعا در چه وضعیت کاری باید آزمون شود؟
- چه آزمونهایی باید در کارخانه و چه آزمونهایی پس از نصب در محل انجام شوند؟
- چه مدارک، آموزشها، قطعات مصرفی و خدماتی باید همراه دستگاه تحویل داده شوند؟
عبارتهایی مانند «کار میکروبی»، «کار تمیز» یا «مناسب کشت» برای انتخاب دستگاه کافی نیستند. نوع نمونه، خطر زیستی یا شیمیایی، روش کار، احتمال تولید آئروسل و هدف حفاظتی باید بهطور مشخص تعریف شوند.
در کاربردهایی که مواد زیستی وجود دارند، تصمیم درباره وسیله مهار باید بر پایه ارزیابی خطر فرایند باشد، نه فقط نام نمونه یا نام بخش آزمایشگاه. رویکرد ارزیابی خطر در ویرایش چهارم راهنمای ایمنی زیستی سازمان جهانی بهداشت نیز مبنای انتخاب اقدامات کنترلی قرار گرفته است. Laboratory Biosafety Manual, 4th Edition
۱۱.۲ جدول مقایسه مشخصات فنی هود لامینار
اولویتهای جدول زیر، یک راهنمای عمومی برای خرید هستند. وزن واقعی هر معیار باید بر اساس کاربرد آزمایشگاه، حساسیت محصول، نظام کیفیت و شرایط محل نصب تعیین شود.
| معیار فنی | هنگام مقایسه چه چیزی بررسی شود؟ | نکته مهم در تفسیر | اولویت معمول |
|---|---|---|---|
| هدف حفاظتی دستگاه | تصریح کتبی سازنده درباره حفاظت محصول و محدودیتهای کاربرد | هر ادعایی درباره حفاظت اپراتور یا محیط باید با طراحی مهار، استاندارد و آزمون معتبر پشتیبانی شود؛ وجود فیلتر HEPA بهتنهایی چنین حفاظتی ایجاد نمیکند. | بسیار بالا |
| جهت جریان هوا | افقی یا عمودی بودن جریان و تناسب آن با فرایند | جریان عمودی ممکن است جهت وزش مستقیم به سمت اپراتور را تغییر دهد، اما کلینبنچ عمودی نیز کابینت ایمنی زیستی نیست. | بالا |
| ابعاد مفید محفظه | عرض، عمق و ارتفاع واقعی ناحیه قابل استفاده، نه فقط ابعاد خارجی | تجهیزات نباید مسیر جریان هوا را مسدود کنند یا بیش از حد به فیلتر، دیفیوزر، دیوارهها و لبه جلویی نزدیک شوند. | بالا |
| سطح و ظرفیت بارگذاری | استحکام سطح کار، حداکثر بار مجاز و نحوه توزیع بار | وزن تجهیزات و امکان خارجکردن یا دسترسی به سطح برای تمیزکاری بررسی شود. | متوسط |
| مشخصات جریان هوا | سرعت، یکنواختی، جهت، نقاط اندازهگیری، ابزار و شرایط آزمون | مقایسه دو عدد بدون اطلاع از روش آزمون، محل اندازهگیری و وضعیت دستگاه معتبر نیست. | بسیار بالا |
| فیلتر نهایی | نوع فیلتر، کلاس، استاندارد مرجع، راندمان، اندازه ذره مبنا و گواهی اختصاصی | عبارت کلی «فیلتر HEPA با راندمان بالا» برای مقایسه کافی نیست. | بسیار بالا |
| آزمون یکپارچگی فیلتر نصبشده | روش آزمون نشت، آئروسل مورد استفاده، ابزار، نقشه اسکن و معیار پذیرش | گواهی کارخانهای فیلتر، سلامت آببندی و نصب نهایی آن در دستگاه را اثبات نمیکند. | بسیار بالا |
| ادعای طبقه پاکی | استاندارد، اندازه ذرات، نقاط نمونهبرداری، وضعیت آزمون و گزارش نتایج | طبقهبندی ذرهای بهتنهایی به معنای استریلبودن، کنترل میکروبی یا حذف بخارات شیمیایی نیست. | بالا |
| بلوئر و کنترل سرعت | نوع موتور، محدوده کنترل و توانایی جبران تدریجی افت فشار | افزایش دور بلوئر جایگزین آزمون عملکرد نیست و نباید برای پنهانکردن نشتی یا پایان عمر فیلتر استفاده شود. | بالا |
| پایش و هشدارها | نوع حسگر، پارامتر پایششده، محل حسگر، حدود هشدار و امکان آزمون آلارم | نمایش یک عدد روی پنل، بدون مشخصبودن روش تأیید، دلیل کافی بر عملکرد صحیح نیست. | بالا |
| جنس محفظه و سطح کار | نوع آلیاژ، کیفیت اتصالها، گوشهها، قابلیت تمیزکاری و مقاومت شیمیایی | عبارت «استیل» باید با نوع ماده و بخشهای واقعاً ساختهشده از آن روشن شود. | بالا |
| روشنایی | مقدار اعلامی، محل اندازهگیری، یکنواختی و ایجادنشدن خیرگی یا سایه مزاحم | اعداد کاتالوگ فقط در صورت یکسانبودن روش و شرایط اندازهگیری قابل مقایسهاند. | متوسط |
| صدا و لرزش | شرایط آزمون، فاصله اندازهگیری و اثر دستگاه بر کار دقیق | برای میکروسکوپی، توزین یا عملیات ظریف، لرزش و صدای فن اهمیت بیشتری دارند. | وابسته به کاربرد |
| دسترسی برای سرویس | نحوه تعویض پیشفیلتر و فیلتر نهایی، دسترسی به بلوئر، حسگر و قطعات کنترلی | سرویس نباید مستلزم تخریب غیرضروری بدنه یا توقف طولانی دستگاه باشد. | بالا |
| ایمنی برق و سازگاری الکترومغناطیسی | ولتاژ، فرکانس، توان مصرفی، اتصال زمین و مدارک انطباق | دستگاه باید با برق محل نصب، مقررات محلی و تجهیزات الکترونیکی مجاور سازگار باشد. | بالا |
| امکانات اختیاری | پریز داخلی، شیر گاز، پایه، چرخ، پورت داده، نمایشگر و UV-C | هر گزینه باید بر اساس کاربرد واقعی انتخاب شود؛ بیشتر بودن امکانات الزاماً به معنای عملکرد بهتر نیست. | وابسته به کاربرد |
| آزمون و تأیید پس از نصب | دامنه SAT، آزمون جریان، آزمون نشت فیلتر، شمارش ذرات و سایر کنترلهای توافقشده | معیارهای پذیرش باید پیش از خرید در قرارداد مشخص شوند، نه پس از تحویل دستگاه. | بسیار بالا |
برای شرح تفصیلی تفاوت میان طبقهبندی پاکی، آزمون یکپارچگی فیلتر، سرعت و یکنواختی جریان، بررسی الگوی جریان و کنترل میکروبی، به بخش ۸: کنترل عملکرد، تأیید صلاحیت و کالیبراسیون مراجعه کنید.
۱۱.۳ چگونه ادعاهای مربوط به طبقه پاکی و جریان هوا را تفسیر کنیم؟
استاندارد ISO 14644-1:2015 طبقهبندی پاکی هوا را بر اساس غلظت ذرات معلق انجام میدهد. این طبقهبندی بهتنهایی ماهیت زنده، شیمیایی یا سمی ذرات را تعیین نمیکند. بنابراین ادعایی مانند ISO Class 5 فقط زمانی قابل ارزیابی است که اندازه ذرات، نقاط نمونهبرداری، وضعیت آزمون، روش اندازهگیری و گزارش نتایج مشخص باشند.
عبارت ISO Class 5 بهتنهایی استریلبودن سطح کار، نبود آلودگی میکروبی یا حذف گاز و بخار را ثابت نمیکند.
استاندارد ISO 14644-3:2019 روشهایی برای ارزیابی عملکرد محیطهای تمیز و نواحی دارای جریان یکجهته ارائه میکند و وضعیتهای مختلف آزمون، مانند ساختهشده، آمادهبهکار و در حال کار را از یکدیگر تفکیک میکند.
استاندارد ISO 14644-7:2004 نیز به تجهیزات جداساز، از جمله Clean Air Hood، گلاوباکس، ایزولاتور و مینیمحیطها میپردازد.
توصیهنامه IEST-RP-CC002.4 برای دستگاههای هوای تمیز با جریان یکجهته، تعاریف، الزامات اصلی و روشهای ارزیابی عملکرد را پوشش میدهد و میتواند مبنایی برای توافق فنی میان خریدار و فروشنده در مشخصات، خرید و آزمون دستگاه باشد.
سرعت جریان هوا نیز نباید بهصورت یک عدد مستقل بررسی شود. لازم است فروشنده مشخص کند:
- سرعت در کدام صفحه و در چه فاصلهای اندازهگیری شده است؛
- دستگاه در چه وضعیت کاری قرار داشته است؛
- چه تعداد نقطه اندازهگیری شده است؛
- میانگین، دامنه تغییرات و یکنواختی چگونه گزارش شدهاند؛
- ابزار اندازهگیری چه مشخصات و وضعیت کالیبراسیونی داشته است؛
- معیار پذیرش از کدام استاندارد، دستورالعمل سازنده یا URS خریدار گرفته شده است.
عددی که بدون این اطلاعات ارائه شود، ممکن است با عدد مدل دیگری قابل مقایسه نباشد.
۱۱.۴ ارزیابی فیلتر HEPA و مدارک مربوط به آن
هنگام خرید، فقط نام HEPA یا درصد راندمان اعلامشده برای فیلتر کافی نیست. فروشنده باید مشخصات زیر را ارائه کند:
- سازنده و مدل فیلتر؛
- کلاس فیلتر و استاندارد مرجع؛
- راندمان و نفوذپذیری در اندازه ذره مبنای آزمون؛
- ابعاد، جنس قاب و نوع مدیای فیلتر؛
- گواهی اختصاصی هر فیلتر با شماره سریال؛
- روش آببندی فیلتر در دستگاه؛
- امکان اجرای آزمون نشت پس از نصب؛
- روش، هزینه و زمان تأمین فیلتر جایگزین.
استاندارد ISO 29463-1:2024 برای طبقهبندی، عملکرد، آزمون و نشانهگذاری فیلترهای با بازده بالا به کار میرود.
توصیهنامه IEST-RP-CC001.7 نیز مبنایی برای توافق میان خریدار و تأمینکننده درباره الزامات فیلترهای HEPA و ULPA فراهم میکند.
گواهی سلامت یا راندمان فیلتر در کارخانه، فقط اطلاعات مربوط به همان فیلتر را در شرایط آزمون اعلامشده نشان میدهد. این گواهی، سلامت آببندی، نشتی قاب، آسیب هنگام حمل یا نصب و یکپارچگی فیلتر پس از قرارگرفتن در دستگاه را اثبات نمیکند.
توصیهنامه IEST-RP-CC034.5 به آزمون نشت فیلتر در کارخانه، محل پروژه و پس از نصب در دستگاههای جریان یکجهته میپردازد.
طراحی دستگاه باید امکان تزریق مناسب آئروسل، نمونهبرداری و اسکن قابلتکرار فیلتر را فراهم کند. دسترسی نامناسب به بخش بالادست فیلتر، نبود محل مناسب برای تزریق یا نمونهبرداری، یا ضرورت بازکردن گسترده دستگاه میتواند آزمونهای آینده را دشوار، پرهزینه یا کماعتبار کند.
۱۱.۵ انتخاب میان هود لامینار افقی و عمودی
انتخاب جهت جریان باید بر اساس فرایند، ابعاد تجهیزات و محل عملیات بحرانی انجام شود، نه صرفاً ترجیح فروشنده.
هود لامینار افقی
این مدل ممکن است برای فرایندهایی مناسب باشد که جریان مستقیم و یکنواخت روی سطح کار مورد نیاز است و تجهیزات بلند مسیر هوا را مختل نمیکنند.
بااینحال، هوا از ناحیه کار به سمت جلوی دستگاه و اپراتور حرکت میکند؛ بنابراین استفاده از آن برای مواد خطرناک، عفونی، سمی، حساسکننده یا فرار قابل قبول نیست.
هود لامینار عمودی
این مدل معمولاً برای چیدمانهایی که به عمق بیشتر یا استفاده از برخی تجهیزات بلند نیاز دارند، انعطاف بیشتری دارد.
بااینحال، تجهیزات، دستها و ظروف میتوانند در مسیر جریان رو به پایین، سایه آیرودینامیکی و ناحیه آشفتگی ایجاد کنند. این طراحی نیز بهتنهایی حفاظت اپراتور یا محیط را تأمین نمیکند.
در هر دو نوع باید موارد زیر بررسی شوند:
- چیدمان واقعی وسایل؛
- محل انجام عملیات بحرانی؛
- ارتفاع ظروف و تجهیزات؛
- مسیر حرکت دستهای اپراتور؛
- محل ورود و خروج اقلام؛
- احتمال مسدودشدن دیفیوزر یا مسیر برگشت و خروج هوا؛
- گرمای تولیدشده توسط تجهیزات داخل محفظه.
در خریدهای مهم، اجرای شبیهسازی چیدمان با ابعاد واقعی تجهیزات یا مشاهده یک مدل مشابه در حال کار میتواند از انتخاب ابعاد یا جهت نامناسب جلوگیری کند.
۱۱.۶ شرایط محل نصب و زیرساختهای مورد نیاز
عملکرد هود لامینار فقط به کیفیت ساخت خود دستگاه وابسته نیست. محل نصب، جریان هوای اتاق، دریچههای رفت و برگشت HVAC، بازشدن درها، تردد افراد و تجهیزات مجاور میتوانند جریان یکجهته را مختل کنند.
فروشنده باید پیش از تحویل، شرایط محل نصب را بررسی کند یا الزامات آن را بهصورت مکتوب در اختیار خریدار قرار دهد.
- ابعاد مسیر حمل، درها، راهروها، آسانسور و محل نهایی نصب؛
- فضای لازم در اطراف دستگاه برای ورود هوا، سرویس و تعویض فیلتر؛
- فاصله از در، پنجره، فن، کولر، دریچه تهویه و مسیر پرتردد؛
- ظرفیت و کیفیت برق، اتصال زمین و نیاز احتمالی به حفاظت در برابر نوسان؛
- گرمای دفعشده از فن، روشنایی و تجهیزات داخل محفظه؛
- استحکام کف یا میز و امکان ترازکردن دستگاه؛
- ارتفاع سطح کار، وضعیت نشستن اپراتور و دسترسی ارگونومیک؛
- امکان تمیزکاری اطراف، زیر و پشت دستگاه؛
- محدودیتهای دما، رطوبت و گردوغبار محیط؛
- امکان انجام آزمونهای پس از نصب بدون ایجاد تغییر گسترده در اتاق.
۱۱.۷ ایمنی الکتریکی، تجهیزات جانبی و UV-C
برای بخشهای الکتریکی، بهتر است مدارک انطباق دستگاه با استانداردهای مرتبط با تجهیزات آزمایشگاهی و مقررات محل عرضه درخواست شود.
استاندارد IEC 61010-1:2010+AMD1:2016 الزامات عمومی ایمنی تجهیزات الکتریکی اندازهگیری، کنترل و کاربردهای آزمایشگاهی را پوشش میدهد.
استاندارد IEC 61326-1:2020 نیز به الزامات نشر و ایمنی در برابر اختلالات الکترومغناطیسی تجهیزات اندازهگیری، کنترل و آزمایشگاهی مربوط است.
درج نام این استانداردها در کاتالوگ باید با اظهارنامه انطباق، گزارش آزمون یا مدرک معتبر مرتبط با همان مدل و پیکربندی پشتیبانی شود.
پریز، شیر گاز، پورت عبور کابل و سایر اتصالات داخل محفظه باید از نظر محل نصب، قابلیت تمیزکاری، آببندی و اثر بر جریان هوا بررسی شوند. هر سوراخ یا اتصال اضافی میتواند مسیر تمیزکاری را پیچیده کند یا در صورت طراحی نامناسب، یکپارچگی محفظه را مختل سازد.
وجود لامپ UV-C نباید معیار اصلی انتخاب باشد. در صورت سفارش این گزینه، باید طول موج، توان، محل نصب، عمر مفید، روش کنترل، اینترلاکها، هشدارها و الزامات ایمنی آن مشخص باشد.
لامپ UV-C در هود لامینار نباید به قیمت ایجاد سایه آیرودینامیکی، انسداد دیفیوزر یا تداخل در مسیر جریان هوا نصب شود.
UV-C جایگزین تمیزکاری، ضدعفونی معتبر، آزمون عملکرد یا روش آسپتیک نیست و وجود آن به معنای استریلشدن کامل محفظه نیست.
۱۱.۸ مدارک و آزمونهایی که باید در قرارداد خرید مشخص شوند
پیشنهاد فنی و قرارداد باید دامنه تحویل را بهصورت روشن تعریف کند. موارد زیر، متناسب با کاربرد، میتوانند در قرارداد درج شوند:
- مدل دقیق، شماره بازنگری و کشور یا محل ساخت؛
- نقشه ابعادی و ابعاد مفید محفظه؛
- مشخصات بلوئر، فیلتر، کنترلر، حسگرها و تجهیزات اختیاری؛
- مشخصات برق و شرایط محیطی مجاز؛
- فهرست استانداردها و ویرایش مورد توافق؛
- روشهای آزمون و معیارهای پذیرش؛
- گزارش آزمون کارخانه یا FAT — Factory Acceptance Test ؛
- بازرسی محل نصب و الزامات آمادهسازی؛
- نصب، راهاندازی و آزمون پذیرش در محل یا SAT — Site Acceptance Test ؛
- آزمون یکپارچگی فیلتر نصبشده؛
- اندازهگیری سرعت و یکنواختی جریان هوا؛
- بررسی الگوی جریان هوا در صورت نیاز؛
- شمارش ذرات در شرایط تعریفشده؛
- آزمون آلارمها، کنترلها و اینترلاکها؛
- گزارش صدا، روشنایی یا لرزش در صورت اهمیت برای کاربرد؛
- مدارک IQ، OQ یا PQ در صورت نیاز نظام کیفیت آزمایشگاه؛
- گواهی کالیبراسیون ابزارهای مرجع مورد استفاده در آزمون؛
- دفترچه کاربری، سرویس، نقشه برق و فهرست قطعات؛
- آموزش اپراتور و مسئول فنی؛
- شرایط ضمانت، خدمات و آزمون مجدد.
در صورت ردشدن هر آزمون، قرارداد باید مشخص کند مسئولیت اصلاح، تعویض قطعه، اجرای آزمون مجدد، هزینهها و زمان تحویل نهایی بر عهده چه شخص یا شرکتی است.
۱۱.۹ معیارهای انتخاب فروشنده و شرکت خدماتی
کیفیت فروشنده فقط با سابقه تجاری، تعداد فروش یا قیمت پیشنهادی سنجیده نمیشود. فروشنده مناسب باید بتواند نیاز آزمایشگاه را به مشخصات فنی قابلآزمون تبدیل کند و محدودیتهای دستگاه را نیز صادقانه توضیح دهد.
۱ درک صحیح از مرز کاربرد دستگاه
فروشنده نباید هود لامینار را برای کار با مواد عفونی، مواد شیمیایی خطرناک، داروهای خطرناک یا حفاظت اپراتور پیشنهاد کند.
۲ شفافیت فنی
مشخصات باید با روش آزمون، استاندارد مرجع، شرایط اندازهگیری و مدارک قابل ردیابی همراه باشند.
۳ توان نصب و آزمون در محل
شرکت باید ابزار مناسب، روش اجرایی مستند و نیروی آموزشدیده برای آزمون دستگاه داشته باشد.
توصیهنامه IEST-RP-CC019.1 به صلاحیت سازمانها و نیروهایی میپردازد که آزمون و تأیید محیطهای تمیز و دستگاههای هوای تمیز را انجام میدهند.
۴ استقلال یا شفافیت در آزمون پذیرش
در کاربردهای حساس، بهتر است امکان آزمون توسط شخص یا سازمان صلاحیتدار مستقل از فروشنده وجود داشته باشد. اگر آزمون را خود فروشنده انجام میدهد، روش آزمون، ابزارها، معیار پذیرش و مسئول تأیید نتایج باید از پیش روشن باشند.
۵ تأمین قطعات و فیلتر
موجودی، قیمت تقریبی، زمان تأمین و مشخصات فیلتر، پیشفیلتر، حسگر، برد کنترل و بلوئر باید روشن باشد.
۶ خدمات مستند
زمان پاسخگویی، محدوده جغرافیایی خدمات، شرایط اعزام، هزینه بازدید و مسئولیت حمل قطعات باید در قرارداد مشخص شود.
۷ ضمانت شفاف
مدت ضمانت، موارد خارج از ضمانت، مسئولیت آسیب حمل، خرابی حسگر، افت عملکرد، هزینه آزمون مجدد و شرایط ابطال ضمانت باید روشن باشند.
۸ ارائه نمونه گزارش
فروشنده باید بتواند نمونه گزارش آزمون، فرم راهاندازی، چکلیست تحویل و سوابق یا نمونه گواهی ابزارهای مرجع خود را ارائه کند.
۹ سابقه در کاربرد مشابه
سابقه فروش و پشتیبانی دستگاه در آزمایشگاهی با فرایند مشابه، از تعداد کلی فروش مهمتر است.
۱۰ پرهیز از ادعاهای مبهم
عبارتهایی مانند «دارای ISO»، «فیلتر خارجی»، «استریل کامل»، «بدون نیاز به سرویس»، «صددرصد ایمن» یا «مناسب همه کارهای میکروبی» بدون مدرک و تعریف فنی نباید مبنای تصمیم باشند.
گواهی سیستم مدیریت کیفیت سازنده میتواند اطلاعاتی درباره فرایندهای سازمانی آن شرکت ارائه کند، اما جایگزین گزارش آزمون همان مدل، مدارک فیلتر و تأیید عملکرد دستگاه نصبشده نیست.
سازمان ISO استانداردهای بینالمللی را تدوین میکند، اما خود محصولات، خدمات یا سیستمهای مدیریتی را گواهی نمیکند. توضیح رسمی ISO درباره صدور گواهی
۱۱.۱۰ هزینه مالکیت، نه فقط قیمت خرید
قیمت اولیه تنها بخشی از هزینه واقعی هود لامینار است. برای مقایسه اقتصادی باید هزینه کل مالکیت (Total Cost of Ownership) در نظر گرفته شود.
این هزینه میتواند شامل موارد زیر باشد:
- حمل، بیمه و جابهجایی تا محل نصب؛
- آمادهسازی برق و فضای نصب؛
- نصب، راهاندازی و آزمون پذیرش؛
- پیشفیلتر و فیلتر نهایی؛
- آزمونهای دورهای و ابزارهای مرجع؛
- سرویس بلوئر، حسگر و سیستم کنترل؛
- مصرف برق و تولید گرما؛
- مواد تمیزکننده و تجهیزات جانبی؛
- آموزش اپراتورها؛
- زمان توقف دستگاه هنگام خرابی یا انتظار برای قطعه؛
- هزینه جابهجایی و آزمون مجدد پس از انتقال؛
- دفع یا جایگزینی فیلتر بر اساس ارزیابی خطر و مقررات محل.
مدلی با قیمت اولیه کمتر ممکن است بهدلیل کمبود قطعات، فیلتر اختصاصی گران، دسترسی دشوار برای سرویس، مصرف انرژی بیشتر یا نبود پشتیبانی محلی، هزینه مالکیت بالاتری داشته باشد.
۱۱.۱۱ اشتباهات رایج هنگام خرید هود لامینار
- انتخاب دستگاه پیش از تعیین هدف حفاظتی و ارزیابی خطر
- اشتباهگرفتن Clean Bench با کابینت ایمنی زیستی یا هود شیمیایی
- مقایسه راندمان فیلتر بدون توجه به استاندارد، اندازه ذره و روش آزمون
- پذیرش ادعای طبقه پاکی بدون گزارش آزمون و شرایط اندازهگیری
- اتکا به گواهی فیلتر کارخانهای بهجای آزمون نشت پس از نصب
- انتخاب ابعاد فقط بر اساس عرض دستگاه و بیتوجهی به ارتفاع و عمق مفید
- قرارندادن تجهیزات واقعی فرایند در ارزیابی چیدمان
- انتخاب UV-C بهعنوان مزیت اصلی یا جایگزین تمیزکاری
- نادیدهگرفتن جریانهای مزاحم اتاق و شرایط HVAC
- مشخصنکردن معیارهای پذیرش پیش از سفارش
- پذیرش عبارت مبهم «کالیبرهشده» بدون تعیین آزمونهای انجامشده
- خرید از فروشندهای که خدمات آزمون و قطعات قابل اثبات ندارد
- تصمیمگیری صرفاً بر اساس پایینترین قیمت یا شهرت برند
- خرید امکانات جانبی بدون بررسی اثر آنها بر جریان هوا و تمیزکاری
۱۱.۱۲ چکلیست پرسشهای ضروری پیش از نهاییکردن خرید
پیش از امضای قرارداد، پاسخ مکتوب پرسشهای زیر دریافت و در پرونده خرید نگهداری شود. خانههای زیر برای استفاده بهعنوان چکلیست قابل انتخاب هستند.
۱۱.۱۳ روش پیشنهادی برای انتخاب نهایی و ماتریس تصمیمگیری
انتخاب نهایی بهتر است در دو مرحله انجام شود:
مرحله اول: کنترل معیارهای رد یا قبول
پیش از امتیازدهی، هر پیشنهاد باید از معیارهای الزامی عبور کند. نمونه معیارهای رد یا قبول عبارتاند از:
- تناسب هدف حفاظتی با فرایند؛
- مجازبودن مواد و نمونهها برای استفاده در Clean Bench؛
- ابعاد کافی ناحیه کار؛
- امکان آزمون عملکرد پس از نصب؛
- امکان اجرای آزمون یکپارچگی فیلتر؛
- سازگاری برق و محل نصب؛
- دسترسی قابل قبول به فیلتر و قطعات اصلی؛
- توان فروشنده برای نصب، آزمون و خدمات.
پیشنهادی که یکی از خطوط قرمز ایمنی یا کاربردی را رعایت نمیکند، نباید با قیمت کمتر، امکانات بیشتر یا امتیاز بالاتر در سایر معیارها جبران شود.
مرحله دوم: امتیازدهی به پیشنهادهای قابل قبول
پس از عبور از مرحله اول، میتوان پیشنهادها را در یک ماتریس تصمیمگیری مقایسه کرد. جدول زیر یک نمونه قابل تنظیم است:
| معیار امتیازدهی | وزن نمونه | فروشنده الف امتیاز ۱ تا ۵ |
فروشنده ب امتیاز ۱ تا ۵ |
فروشنده ج امتیاز ۱ تا ۵ |
مدرک یا توضیح مورد استناد |
|---|---|---|---|---|---|
| شواهد عملکرد جریان هوا و فیلتر | ۲۰ | گزارش آزمون، روش و معیار پذیرش | |||
| کیفیت ساخت و قابلیت تمیزکاری | ۱۰ | جنس، اتصالات، گوشهها و سطح کار | |||
| ابعاد مفید، چیدمان و ارگونومی | ۱۰ | نقشه ابعادی و بررسی تجهیزات واقعی | |||
| حسگرها، هشدارها و کنترلها | ۵ | مشخصات حسگر و آزمون آلارم | |||
| نصب، آزمون، مستندسازی و آموزش | ۱۵ | FAT، SAT، IQ/OQ و برنامه آموزش | |||
| خدمات پس از فروش و تأمین قطعات | ۲۰ | زمان پاسخ، قطعات و فیلتر جایگزین | |||
| کیفیت دفترچهها و مدارک فنی | ۵ | راهنمای کاربر، سرویس و نقشهها | |||
| هزینه کل مالکیت | ۱۵ | خرید، آزمون، فیلتر، سرویس و توقف | |||
| جمع وزن | ۱۰۰ |
برای مثال، اگر یک فروشنده در معیار دارای وزن ۲۰، امتیاز ۴ دریافت کند، امتیاز وزنی او برای آن معیار برابر ۱۶ خواهد بود.
وزنهای جدول نمونه هستند و باید متناسب با کاربرد تغییر کنند. در آزمایشگاهی که توقف دستگاه خسارت زیادی ایجاد میکند، خدمات و تأمین قطعات میتواند وزن بیشتری داشته باشد. در فرایند بسیار حساس به ذرات، شواهد عملکرد جریان، فیلتر و آزمونهای پذیرش باید وزن بیشتری دریافت کنند.
انتخاب مطلوب، لزوماً ارزانترین یا پیشرفتهترین مدل نیست. دستگاه مناسب مدلی است که هدف حفاظتی را بهدرستی تأمین کند، محدودیتهای آن روشن باشد، عملکردش با آزمونهای مستند قابل اثبات باشد و پشتیبانی آن در طول عمر دستگاه امکانپذیر بماند.
۱۲. پرسشهای متداول درباره هود لامینار آزمایشگاهی
در این بخش، اصطلاح هود لامینار (Clean Bench) به تجهیزی اشاره دارد که هدف اصلی آن حفاظت از محصول یا فرایند در برابر آلودگی ذرهای است. برای حفظ یکدستی متن، پس از نخستین اشاره از عبارت «هود لامینار» استفاده میشود.
پاسخهای این بخش جایگزین ارزیابی خطر اختصاصی، دستورالعمل سازنده، روش اجرایی استاندارد آزمایشگاه، الزامات نظام کیفیت یا نتایج آزمونهای همان دستگاه نیستند. در صورت تعارض، تصمیم باید بر اساس خطر واقعی فرایند و شواهد مستند عملکرد دستگاه گرفته شود.
۱۲.۱ آیا هود لامینار از اپراتور و محیط آزمایشگاه محافظت میکند؟
خیر. هود لامینار معمولی برای ایجاد ناحیه کاری با هوای فیلترشده و کاهش ورود آلودگی ذرهای به محصول یا فرایند طراحی میشود. این دستگاه ذاتاً وسیله مهار خطر نیست و نباید برای حفاظت اپراتور یا محیط در برابر عوامل عفونی، آئروسلهای زیستی، مواد سمی یا بخارات شیمیایی استفاده شود.
در بسیاری از مدلها، هوای عبورکرده از ناحیه کار مستقیماً وارد اتاق میشود. بنابراین اگر ماده یا عملیات بتواند برای اپراتور یا محیط خطر ایجاد کند، باید کابینت ایمنی زیستی، هود شیمیایی یا وسیله مهار متناسب دیگری بر اساس ارزیابی خطر انتخاب شود.
سازمان جهانی بهداشت نیز تصریح میکند که ایستگاههای هوای تمیز با خروجی افقی یا عمودی، کابینت ایمنی زیستی نیستند و نباید بهعنوان آن استفاده شوند. راهنمای ایمنی زیستی سازمان جهانی بهداشت
برای مقایسه کامل این تجهیزات، به بخش ۶: تفاوت هود لامینار با کابینت ایمنی زیستی و هود شیمیایی مراجعه کنید.
۱۲.۲ آیا هود لامینار برای کشت میکروبی یا کشت سلولی مناسب است؟
پاسخ به نوع نمونه، مرحله فرایند و خطرات احتمالی بستگی دارد. هود لامینار میتواند برای برخی فعالیتهای تمیز با مواد غیرخطرناک و کاملاً شناختهشده مناسب باشد؛ اما عبارتهایی مانند «کشت میکروبی» یا «کشت سلولی» بهتنهایی برای تأیید انتخاب دستگاه کافی نیستند.
اگر نمونه یا کشت ممکن است حاوی عامل بیماریزا باشد، ماهیت زیستی آن ناشناخته باشد یا عملیات احتمال تولید آئروسل، قطره یا پاشش عفونی داشته باشد، استفاده از هود لامینار مناسب نیست.
حتی مواد انسانی اولیه یا نمونههای بالینی که ظاهراً کمخطر به نظر میرسند، ممکن است بر اساس ماهیت نمونه و روش کار به حفاظت اپراتور نیاز داشته باشند.
راهنمای BMBL انتخاب شیوههای کاری، تجهیزات ایمنی و الزامات مهار را بر ارزیابی خطر مبتنی بر پروتکل استوار میکند؛ بنابراین نام نمونه یا بخش آزمایشگاه بهتنهایی مبنای کافی برای انتخاب تجهیز نیست. راهنمای BMBL، ویرایش ششم
۱۲.۳ آیا هود لامینار عمودی از نوع افقی ایمنتر است؟
خیر، بهطور عمومی نه. در مدل افقی، هوا معمولاً از پشت محفظه به سمت جلوی دستگاه و اپراتور حرکت میکند. در مدل عمودی، هوای فیلترشده از بالا به پایین جریان مییابد.
این تفاوت میتواند بر چیدمان تجهیزات، سایه آیرودینامیکی، دسترسی اپراتور و حفاظت محصول اثر بگذارد، اما هیچیک از این دو طراحی بهتنهایی حفاظت اپراتور یا محیط را تضمین نمیکند.
بنابراین نباید صرفاً به دلیل عمودیبودن جریان هوا، دستگاه را برای کار با مواد عفونی یا شیمیایی خطرناک مناسب دانست. انتخاب میان جریان افقی و عمودی باید بر اساس نیاز محصول، ابعاد وسایل، محل عملیات بحرانی و نتیجه بررسی الگوی جریان انجام شود.
۱۲.۴ آیا فیلتر HEPA تمام میکروبها، ویروسها، گازها و بخارات را حذف میکند؟
خیر. فیلتر HEPA برای ذرات است، نه برای مولکولهای گازی.
این فیلتر از نوع فیلتر مکانیکی ذرهای است و برای جداسازی ذرات معلق از جریان هوا طراحی میشود. باکتریها، قارچها و ذرات حامل عوامل زیستی ممکن است در صورت قرارگرفتن در محدوده عملکرد فیلتر به دام بیفتند، اما وجود فیلتر HEPA به معنای استریلشدن دستگاه، سطح کار یا محصول نیست. توضیح رسمی EPA درباره فیلتر HEPA
فیلترهای ذرهای بهطور عمومی گازها و بخارات را حذف نمیکنند. کنترل مواد گازی یا بخارات شیمیایی به فناوریهای دیگری، مانند جاذبهای متناسب با ماده، نیاز دارد و هود لامینار معمولی برای این هدف طراحی نشده است.
سلامت خود فیلتر، آببندی قاب، نحوه نصب و یکپارچگی مجموعه نیز باید با آزمون مناسب بررسی شود. مشاهده ظاهری فیلتر یا ارائه گواهی کارخانهای آن، سلامت نصب نهایی فیلتر در دستگاه را ثابت نمیکند.
۱۲.۵ آیا عبارت ISO Class 5 به معنای استریلبودن ناحیه کار است؟
خیر. ISO Class 5 یک ادعای ذرهای است، نه ادعای میکروبی یا شیمیایی.
استاندارد ISO 14644-1:2015 پاکی هوا را بر اساس غلظت ذرات معلق در اندازههای تعریفشده طبقهبندی میکند. این طبقهبندی بهتنهایی نشان نمیدهد که ناحیه کار فاقد میکروارگانیسم زنده، مواد شیمیایی، سموم یا آلودگی سطحی است.
برای تفسیر ادعای ISO Class 5 باید مشخص باشد آزمون در چه وضعیت کاری، در چه نقاطی، برای چه اندازه ذراتی، با چه برنامه نمونهبرداری و با چه ابزار مرجعی انجام شده است.
طبقهبندی ذرهای، آزمون یکپارچگی فیلتر، پایش میکروبی و ارزیابی پاکی سطوح، کنترلهایی جداگانهاند و نباید بهجای یکدیگر تفسیر شوند.
۱۲.۶ فیلتر HEPA هود لامینار هر چند وقت یکبار باید تعویض شود؟
برای همه دستگاهها و کاربردها یک فاصله زمانی ثابت وجود ندارد.
زمان بررسی یا تعویض فیلتر باید با توجه به توصیه سازنده، شرایط محیط، شدت استفاده، میزان بار ذرهای، وضعیت پیشفیلتر، افت عملکرد جریان هوا و نتایج آزمون یکپارچگی تعیین شود.
افزایش افت فشار، کاهش یا نامتوازنشدن جریان هوا، ناتوانی بلوئر در حفظ شرایط مورد قبول، آسیب فیزیکی، رطوبتزدگی، نشتی یا ردشدن آزمون یکپارچگی میتوانند نیاز به بررسی فنی یا تعویض فیلتر را مطرح کنند.
تعویض صرفاً تقویمی ممکن است در یک دستگاه زودهنگام و در دستگاه دیگر دیرهنگام باشد. استاندارد ISO 14644-2:2015 بر تدوین برنامه پایش برای ارائه شواهد تداوم عملکرد تأکید میکند، نه تعیین یک زمان تعویض عمومی برای همه تجهیزات.
۱۲.۷ آیا هود لامینار باید کالیبره شود؟
عبارت «کالیبراسیون کل هود» معمولاً بیان دقیقی نیست. ابزارها و حسگرهای اندازهگیری دستگاه، مانند حسگر سرعت یا فشار، و ابزارهایی که برای آزمون هود استفاده میشوند، در صورت کاربرد باید با روش مناسب کالیبره شوند.
عملکرد خود هود با مجموعهای از آزمونها ارزیابی و تأیید میشود؛ از جمله:
- اندازهگیری سرعت و یکنواختی جریان هوا؛
- بررسی الگوی جریان هوا؛
- آزمون یکپارچگی فیلتر؛
- شمارش ذرات در شرایط تعریفشده؛
- آزمون هشدارها، کنترلها یا اینترلاکها.
دامنه آزمونها باید بر اساس کاربرد، طراحی دستگاه، سند نیازمندی کاربر، دستورالعمل سازنده و نظام کیفیت آزمایشگاه تعیین شود.
برای توضیح تفصیلی این موضوع، به بخش ۸: کنترل عملکرد، تأیید صلاحیت و کالیبراسیون مراجعه کنید.
۱۲.۸ دستگاه چه مدت پیش از شروع کار باید روشن بماند؟
زمان انتظار ثابت و جهانی برای همه هودهای لامینار وجود ندارد.
مدت لازم برای رسیدن دستگاه به شرایط پایدار میتواند به طراحی هود، حجم محفظه، وضعیت فیلتر، شرایط اتاق، مدت خاموشبودن دستگاه، بازبودن محفظه و الزامات سازنده بستگی داشته باشد.
زمان شروع کار باید در دستورالعمل سازنده یا روش اجرایی استاندارد آزمایشگاه مشخص شود. در کاربردهای حساس، این زمان بهتر است با شواهد عملکردی، مانند بررسی زمان رسیدن یا بازیابی شرایط مورد قبول، پشتیبانی شود.
روشنماندن دستگاه برای مدت طولانی، بدون بررسی صحت جریان هوا، وضعیت هشدارها و شرایط محل کار، بهتنهایی سلامت عملکرد را تضمین نمیکند.
۱۲.۹ آیا استفاده از لامپ UV-C در هود لامینار ضروری است؟
خیر. وجود UV-C یک الزام عمومی برای همه هودهای لامینار نیست و نباید معیار اصلی خرید یا نشانه استریلبودن دستگاه تلقی شود.
اثربخشی UV-C به عواملی مانند شدت تابش، فاصله، مدت مواجهه، تمیزی سطح لامپ، عمر منبع تابش، زاویه تابش و وجود سایه وابسته است. سطوحی که در سایه قرار دارند یا با آلودگی و مواد آلی پوشیده شدهاند ممکن است تابش مؤثر دریافت نکنند.
روشنشدن لامپ معادل اثربخشی کافی آن نیست.
کاهش خروجی بر اثر فرسودگی لامپ، آلودگی سطح، انسداد مسیر تابش یا چیدمان نامناسب میتواند اثربخشی را کاهش دهد. راهنماهای ایمنی NIH نیز محدودیتها و خطرات استفاده از لامپ UV در تجهیزات دارای جریان کنترلشده را مورد توجه قرار میدهند. راهنمای رسمی NIH
UV-C جایگزین تمیزکاری، ضدعفونی معتبر، روش آسپتیک یا آزمون عملکرد دستگاه نیست و وجود آن به معنای استریلشدن کامل محفظه نیست.
- محل لامپ نباید دیفیوزر یا مسیر جریان هوا را مسدود کند؛
- نصب آن نباید سایه آیرودینامیکی ایجاد کند؛
- حفاظت در برابر مواجهه مستقیم یا بازتابی افراد باید پیشبینی شود؛
- اینترلاک، هشدار و روش کنترل عملکرد آن باید مشخص باشد.
۱۲.۱۰ آیا استفاده از شعله باز داخل هود لامینار مجاز است؟
بهطور عمومی، روشهای بدون شعله ترجیح دارند.
شعله باز میتواند آشفتگی حرارتی ایجاد کند، جریان هوای جهتدار را مختل سازد و خطر آتشسوزی را افزایش دهد؛ بهویژه اگر الکل یا مواد قابل اشتعال در محفظه وجود داشته باشند.
استفاده از شعله فقط در صورتی قابل بررسی است که ارزیابی خطر مستند، اجازه صریح سازنده و روش اجرایی تأییدشده وجود داشته باشد. در اغلب کاربردها، وسایل استریلسازی الکتریکی یا اقلام یکبارمصرف میتوانند گزینه مناسبتری باشند.
راهنماهای ایمنی CDC برای کابینتهای ایمنی زیستی نیز به محدودیت استفاده از شعله باز اشاره میکنند. هرچند ساختار کابینت ایمنی زیستی با هود لامینار یکسان نیست، اثر فیزیکی منبع حرارتی بر جریان هوای کنترلشده و خطر آتشسوزی در هر دو باید در ارزیابی خطر لحاظ شود. چکلیست ایمنی CDC
۱۲.۱۱ آیا میتوان هود لامینار را پس از جابهجایی یا تعمیر بلافاصله استفاده کرد؟
خیر. جابهجایی، ضربه، بازکردن بخش فیلتر، تعویض بلوئر، تعمیر سیستم کنترل، تغییر حسگر، تغییر محل نصب یا مداخله در مسیر هوا میتواند بر آببندی فیلتر، تراز دستگاه، الگوی جریان و عملکرد سامانه پایش اثر بگذارد.
پس از چنین تغییراتی باید آزمونهای متناسب با نوع مداخله و حساسیت کاربرد انجام شوند. بازگشت دستگاه به سرویس باید پس از تأیید مستند نتایج صورت گیرد.
موفقبودن تعمیر الکتریکی، رفع صدای غیرعادی یا روشنشدن مجدد دستگاه، بهتنهایی صحت عملکرد ناحیه تمیز را اثبات نمیکند.
همچنین تعمیر موفق، اعتبار محصولی را که هنگام وقوع خطا یا در دوره عملکرد نامطمئن تهیه شده است، بهطور خودکار بازنمیگرداند. وضعیت آن محصولات باید جداگانه و بر اساس زمان خطا، نوع فرایند، نتایج پایش و ارزیابی اثر بررسی شود.
۱۲.۱۲ آیا هود لامینار برای آمادهسازی واکنشهای PCR مناسب است؟
برای بعضی مراحل پیش از PCR بله؛ اما با جداسازی سختگیرانه فرایندها.
یک هود یا ایستگاه تمیز اختصاصی میتواند برای برخی مراحل پیش از PCR، مانند آمادهسازی مسترمیکس و تقسیم معرفهای پاک، مفید باشد؛ به شرط آنکه این فضا از نمونهها، اسید نوکلئیک استخراجشده و محصولات تکثیرشده جدا نگه داشته شود.
نمونههای بالینی، اسید نوکلئیک استخراجشده و محصولات PCR نباید وارد ناحیهای شوند که برای آمادهسازی پاک معرفها اختصاص یافته است؛ زیرا ورود آمپلیکون میتواند آلودگی گسترده و نتایج مثبت کاذب ایجاد کند.
راهنمای سازمان جهانی بهداشت نیز برای آزمونهای مولکولی بر جداسازی ناحیه پیش از PCR و کنترل آلودگی تجهیزات آن تأکید میکند. راهنمای آزمونهای مولکولی WHO
هود لامینار معمولی همچنان وسیله حفاظت زیستی نیست. اگر مرحلهای شامل نمونه بالقوه عفونی یا احتمال تولید آئروسل باشد، وسیله مهار باید جداگانه و بر اساس ارزیابی خطر انتخاب شود.
۱۲.۱۳ آیا هود لامینار میتواند جایگزین اتاق تمیز شود؟
خیر. هود لامینار یک ناحیه کنترلشده موضعی در داخل محفظه ایجاد میکند، درحالیکه اتاق تمیز مجموعه گستردهتری از کنترلهای معماری، تهویهای، رفتاری و عملیاتی را شامل میشود.
کیفیت هوای اتاق، محل دریچهها، بازشدن درها، تردد افراد، لباس کارکنان، نحوه انتقال مواد و برنامه نظافت همچنان میتوانند بر عملکرد هود اثر بگذارند.
هود لامینار نمیتواند ضعف کنترل آلودگی در کل فرایند را جبران کند. لباس کار نامناسب، ورود اقلام آلوده، تمیزکاری ناکافی، چیدمان نادرست یا حرکت سریع دستها میتواند حتی در دستگاهی که آزمونهای فنی را گذرانده است، حفاظت محصول را مختل کند.
استاندارد ISO 14644-5:2025 برای حفظ سطوح پاکی، تدوین برنامه کنترل عملیات شامل مدیریت کارکنان، ورود و خروج افراد و مواد، تمیزکاری، نگهداری و پایش را مطرح میکند.
۱۲.۱۴ در چه شرایطی باید کار با هود لامینار متوقف شود؟
کار باید متوقف و وضعیت دستگاه بررسی شود، اگر نشانهای وجود داشته باشد که حفاظت محصول دیگر قابل اطمینان نیست؛ از جمله:
- فعالشدن هشدار مرتبط با جریان هوا، فشار یا فیلتر؛
- خاموششدن یا ناپایداری بلوئر؛
- آسیب، رطوبتزدگی یا جابهجایی احتمالی فیلتر؛
- صدای غیرعادی، لرزش شدید یا تغییر محسوس در الگوی جریان؛
- خرابی حسگر یا اختلاف تأییدنشده میان نمایشگر داخلی و ابزار مرجع کالیبرهشده؛
- ردشدن آزمون یکپارچگی فیلتر، آزمون جریان هوا یا طبقهبندی ذرهای؛
- آلودگی یا ریختوپاشی که با روش جاری قابل مهار و پاکسازی نیست؛
- تغییر محل دستگاه یا شرایط HVAC بهگونهای که نتایج آزمون قبلی دیگر قابل استناد نباشند؛
- تعمیر، تعویض قطعه یا مداخلهای که بر مسیر هوا یا سیستم پایش اثر گذاشته است؛
- هر وضعیتی که در آن اپراتور برای ادامه کار ناچار به حذف آلارم، تغییر حدود حفاظتی یا بایپسکردن اینترلاک باشد.
اپراتور نباید با هدف ادامه تولید یا حذف هشدار، دستگاه را از حالت ایمن خارج کند یا تنظیمات حفاظتی آن را تغییر دهد.
بازگشت هود به سرویس باید پس از ایمنسازی، بررسی علت، انجام اقدام اصلاحی و تأیید مستند آزمونهای لازم صورت گیرد.
۱۳. جمعبندی
هود لامینار آزمایشگاهی یا کلینبنچ، تجهیزی برای حفاظت محصول و فرایند در برابر آلودگی ذرهای است، نه وسیلهای برای مهار خطر. مهمترین اصل در شناخت و استفاده از این دستگاه، تفکیک روشن میان حفاظت محصول، حفاظت اپراتور و حفاظت محیط است. هود لامینار معمولی نباید جایگزین کابینت ایمنی زیستی یا هود شیمیایی شود.
عملکرد مناسب هود لامینار فقط به وجود فیلتر HEPA وابسته نیست. جهت و یکنواختی جریان هوا، سلامت و آببندی فیلتر، طراحی محفظه، عملکرد بلوئر و حسگرها، محل نصب، شرایط HVAC، چیدمان تجهیزات و رفتار اپراتور همگی بر کیفیت ناحیه کار اثر میگذارند. به همین دلیل، ظاهر تمیز دستگاه یا نمایش یک عدد روی پنل نمیتواند بهتنهایی سلامت عملکرد آن را ثابت کند.
انتخاب میان هود لامینار افقی و عمودی باید بر اساس نوع فرایند، ابعاد تجهیزات، محل عملیات بحرانی و الگوی واقعی جریان انجام شود. هیچیک از این دو نوع بهطور عمومی ایمنتر از دیگری نیست و عمودیبودن جریان نیز حفاظت اپراتور یا محیط را تضمین نمیکند.
اگر فرایند شامل عوامل عفونی یا ناشناخته، آئروسلهای زیستی، مواد فرار یا سمی، مواد حساسکننده یا داروهای خطرناک باشد، باید وسیله مهار متناسب دیگری بر اساس ارزیابی خطر انتخاب شود.
کنترل عملکرد هود لامینار باید با آزمونهای متناسب انجام شود. ابزارها و حسگرهای اندازهگیری کالیبره میشوند، اما عملکرد دستگاه با آزمونهایی مانند بررسی سرعت و یکنواختی جریان، آزمون یکپارچگی فیلتر، مشاهده الگوی جریان، شمارش ذرات و کنترل هشدارها تأیید میشود.
دامنه و تناوب این آزمونها باید بر اساس کاربرد، دستورالعمل سازنده، نظام کیفیت و سابقه عملکرد همان دستگاه تعیین شود و یک برنامه ثابت عمومی برای همه آزمایشگاهها وجود ندارد.
نگهداری صحیح فقط به تمیزکردن سطح کار یا تعویض پیشفیلتر محدود نمیشود. ثبت سوابق، کنترل هشدارها، بررسی تغییرات عملکرد، سرویس توسط افراد صلاحیتدار و انجام آزمونهای لازم پس از تعمیر، تعویض فیلتر یا جابهجایی دستگاه ضروری است.
در خرید هود لامینار، مدل مناسب لزوماً ارزانترین، مجهزترین یا متعلق به شناختهشدهترین برند نیست. انتخاب درست زمانی انجام میشود که نیاز واقعی آزمایشگاه در قالب URS تعریف شود، محدودیتهای دستگاه روشن باشند، مشخصات فنی همراه با روش و شرایط آزمون تفسیر شوند، معیارهای پذیرش پیش از خرید در قرارداد درج شوند و توان فروشنده در نصب، آزمون، تأمین قطعات و خدمات پس از فروش قابل اثبات باشد.
عملکرد قابل اعتماد هود لامینار حاصل داشتن یک دستگاه نیست؛ نتیجه مدیریت هماهنگ انتخاب تجهیز، ارزیابی خطر، محل نصب، آزمون عملکرد، نگهداری و شیوه کار اپراتور بهعنوان اجزای یک سیستم واحد است.
۱۴. منابع و مراجع
منابع زیر برای تدوین و کنترل علمی این مقاله استفاده شدهاند. در انتخاب منابع، اولویت با استانداردهای بینالمللی، اسناد رسمی سازمانهای علمی و ایمنی و راهنماهای فنی معتبر بوده است.
راهنماهای ایمنی زیستی و مرزبندی کاربرد تجهیزات
- World Health Organization. Laboratory Biosafety Manual, 4th Edition.
- World Health Organization. Laboratory Biosafety Manual, 4th Edition: Biological Safety Cabinets and Other Primary Containment Devices.
- World Health Organization. Laboratory Biosafety Manual, 4th Edition: Laboratory Design and Maintenance.
- Centers for Disease Control and Prevention and National Institutes of Health. Biosafety in Microbiological and Biomedical Laboratories — BMBL, 6th Edition.
- NSF. Biosafety Cabinetry Certification: NSF/ANSI 49.
این منابع برای ارزیابی خطر فرایند، تفکیک حفاظت محصول از حفاظت اپراتور و محیط و مرزبندی هود لامینار با کابینت ایمنی زیستی استفاده شدهاند.
استانداردهای محیط تمیز، جریان هوا و آزمون عملکرد
- International Organization for Standardization. ISO 14644-1:2015 — Cleanrooms and Associated Controlled Environments — Part 1: Classification of Air Cleanliness by Particle Concentration.
- International Organization for Standardization. ISO 14644-2:2015 — Cleanrooms and Associated Controlled Environments — Part 2: Monitoring to Provide Evidence of Cleanroom Performance Related to Air Cleanliness by Particle Concentration.
- International Organization for Standardization. ISO 14644-3:2019 — Cleanrooms and Associated Controlled Environments — Part 3: Test Methods.
- International Organization for Standardization. ISO 14644-5:2025 — Cleanrooms and Associated Controlled Environments — Part 5: Operations.
- International Organization for Standardization. ISO 14644-7:2004 — Cleanrooms and Associated Controlled Environments — Part 7: Separative Devices — Clean Air Hoods, Gloveboxes, Isolators and Mini-Environments.
این بخشهای مجموعه ISO 14644 بهترتیب طبقهبندی ذرهای، برنامه پایش، روشهای آزمون، الزامات بهرهبرداری و تجهیزات جداساز مانند Clean Air Hood را پوشش میدهند.
فیلترهای HEPA، جریان یکجهته و آزمون یکپارچگی
- International Organization for Standardization. ISO 29463-1:2024 — High Efficiency Filters and Filter Media for Removing Particles in Air — Part 1: Classification, Performance, Testing and Marking.
- Institute of Environmental Sciences and Technology. IEST-RP-CC001.7 — HEPA and ULPA Filters.
- Institute of Environmental Sciences and Technology. IEST-RP-CC002.4 — Unidirectional-Flow, Clean-Air Devices.
- Institute of Environmental Sciences and Technology. IEST-RP-CC034.5 — HEPA and ULPA Filter Leak Tests.
- Institute of Environmental Sciences and Technology. IEST-RP-CC019.1 — Qualifications for Organizations Engaged in the Testing and Certification of Cleanrooms and Clean-Air Devices.
این منابع مشخصات فیلترهای با بازده بالا، دستگاههای جریان یکجهته، آزمون یکپارچگی فیلتر نصبشده و صلاحیت مجموعههای آزمونکننده را پوشش میدهند.
ایمنی الکتریکی و سازگاری الکترومغناطیسی
- International Electrotechnical Commission. IEC 61010-1:2010+AMD1:2016 — Safety Requirements for Electrical Equipment for Measurement, Control, and Laboratory Use — Part 1: General Requirements.
- International Electrotechnical Commission. IEC 61326-1:2020 — Electrical Equipment for Measurement, Control and Laboratory Use — EMC Requirements — Part 1: General Requirements.
این دو استاندارد بهترتیب الزامات عمومی ایمنی الکتریکی و سازگاری الکترومغناطیسی تجهیزات آزمایشگاهی را بیان میکنند.
منابع تکمیلی درباره HEPA، UV-C و فرایندهای PCR
- United States Environmental Protection Agency. What Is a HEPA Filter?
- National Institutes of Health. Class II Type A2 Biological Safety Cabinet Specifications.
- World Health Organization. Dos and Don’ts for Molecular Testing.
این منابع برای توضیح ماهیت ذرهای فیلتر HEPA، محدودیتهای UV-C و جداسازی ناحیه پاک پیش از PCR از مراحل دارای خطر آلودگی استفاده شدهاند.
راهنمای استفاده از منابع در تصمیمگیری فنی و خرید
برای تعیین مرز کاربرد هود لامینار، ارزیابی خطر و انتخاب وسیله مهار مناسب اهمیت بیشتری دارند.
برای تعریف طبقه پاکی، برنامه پایش، روش آزمون و شرایط بهرهبرداری کاربرد دارد.
برای ارزیابی فیلتر، جریان یکجهته، آزمون یکپارچگی و تدوین الزامات فنی قرارداد خرید یا سرویس اهمیت ویژه دارند.
برای بررسی ایمنی الکتریکی و سازگاری الکترومغناطیسی دستگاه مورد استفاده قرار میگیرند.
این راهنما به معنای الزام یکسان همه منابع برای تمام آزمایشگاهها نیست. دامنه استانداردها و اسناد مورد نیاز باید بر اساس کاربرد، ارزیابی خطر، نظام کیفیت و مشخصات همان دستگاه تعیین شود.
