اسپکتروفوتومتر UV-Vis؛ اصول کار، اجزا، کاربردها، کالیبراسیون و خرید
چکیده / معرفی اجمالی
اسپکتروفوتومتر UV-Vis یکی از پرکاربردترین تجهیزات آنالیز نوری در آزمایشگاههای شیمی، داروسازی، صنایع غذایی، محیط زیست، زیستشناسی، بیوتکنولوژی و کنترل کیفیت است. این دستگاه که در منابع انگلیسی با عنوان UV-Visible Spectrophotometer شناخته میشود، میزان جذب نور توسط نمونه را در محدوده فرابنفش و مرئی اندازهگیری میکند.
در کنار دستگاههای UV-Vis، برخی اسپکتروفوتومترها فقط محدوده نور مرئی را پوشش میدهند. این دستگاهها معمولاً با عنوان Visible Spectrophotometer یا VIS Spectrophotometer شناخته میشوند و برای آزمونهایی مناسباند که ماده مورد نظر در محدوده مرئی جذب قابل اندازهگیری دارد. بنابراین، هر اسپکتروفوتومتر آزمایشگاهی الزاماً UV-Vis نیست و هنگام خرید باید محدوده طول موج دستگاه بهدقت بررسی شود.
اساس کار اسپکتروفوتومتر UV-Vis بر این اصل استوار است که بسیاری از مولکولها، یونها یا ترکیبات شیمیایی میتوانند نور را در طول موجهای مشخص جذب کنند. مقدار جذب نور میتواند اطلاعاتی درباره غلظت، خلوص، رفتار نوری یا تغییرات شیمیایی نمونه در اختیار کاربر قرار دهد.
در بسیاری از آزمونهای کمی، از قانون بیر-لامبرت (Beer-Lambert Law) برای ارتباط دادن مقدار جذب با غلظت ماده استفاده میشود. با این حال، دقت نتیجه فقط به خود دستگاه وابسته نیست؛ انتخاب طول موج مناسب، کیفیت کووت، آمادهسازی صحیح نمونه، تنظیم Blank، کنترل کالیبراسیون و رعایت محدوده خطی اندازهگیری نیز اهمیت زیادی دارد.
در این مقاله، با مفهوم اسپکتروفوتومتر UV-Vis، اصول عملکرد، قانون بیر-لامبرت، اجزای اصلی، انواع دستگاه، مشخصات فنی، کاربردها، مزایا و محدودیتها، کالیبراسیون، نگهداری، خطاهای رایج و معیارهای خرید آشنا میشوید. همچنین تفاوت اسپکتروفوتومتر UV-Vis با اسپکتروفوتومتر VIS و رنگسنج (Colorimeter) نیز توضیح داده میشود.
فهرست مطالب
- اسپکتروفوتومتر UV-Vis چیست و چه کاربردی دارد؟
- اصول علمی عملکرد اسپکتروفوتومتر UV-Vis
- اجزای اصلی اسپکتروفوتومتر UV-Vis
- انواع اسپکتروفوتومتر UV-Vis و VIS
- مشخصات فنی مهم در انتخاب اسپکتروفوتومتر
- کاربردهای اسپکتروفوتومتر UV-Vis در صنایع مختلف
- مزایا و محدودیتهای اسپکتروفوتومتر UV-Vis
- کالیبراسیون اسپکتروفوتومتر UV-Vis
- نگهداری صحیح و شرایط بهرهبرداری مناسب
- خطاهای رایج و عیبیابی اسپکتروفوتومتر UV-Vis
- راهنمای خرید اسپکتروفوتومتر UV-Vis
- تفاوت اسپکتروفوتومتر UV-Vis، VIS و رنگسنج
- جمعبندی
- منابع و مراجع
۱. اسپکتروفوتومتر UV-Vis چیست و چه کاربردی دارد؟
اسپکتروفوتومتر UV-Vis دستگاهی است که میزان جذب نور توسط نمونه را در ناحیه فرابنفش (Ultraviolet / UV) و مرئی (Visible / Vis) اندازهگیری میکند. این دستگاه معمولاً برای بررسی محلولهای شفاف استفاده میشود و میتواند در تحلیل کمی، تحلیل کیفی، کنترل کیفیت و پایش تغییرات شیمیایی به کار رود.
در سادهترین حالت، دستگاه نوری با طول موج مشخص به نمونه میتاباند و سپس اندازه میگیرد چه مقدار از نور پس از عبور از نمونه به آشکارساز رسیده است. اگر نمونه بخشی از نور را جذب کند، شدت نور عبوری کاهش مییابد. دستگاه این کاهش شدت نور را به صورت جذب نوری یا Absorbance نمایش میدهد.
تفاوت اصلی اسپکتروفوتومتر UV-Vis با اسپکتروفوتومتر VIS در محدوده طول موج قابل اندازهگیری است. دستگاه UV-Vis معمولاً هم ناحیه فرابنفش و هم ناحیه مرئی را پوشش میدهد؛ برای مثال در بسیاری از مدلها محدودهای نزدیک به ۱۹۰ تا ۱۱۰۰ نانومتر دیده میشود. اما دستگاه VIS فقط محدوده مرئی، یعنی تقریباً حدود ۴۰۰ تا ۷۰۰ نانومتر را اندازهگیری میکند. بنابراین، اگر آزمون به اندازهگیری در ناحیه فرابنفش نیاز داشته باشد، دستگاه VIS بهتنهایی کافی نیست.
مقدار جذب نوری میتواند برای تخمین غلظت یک ماده در محلول استفاده شود؛ البته به شرط آنکه ماده در طول موج انتخابشده جذب مناسبی داشته باشد، نمونه شفاف باشد، Blank بهدرستی انتخاب شود و اندازهگیری در محدوده معتبر روش انجام گیرد.
کاربردهای اصلی اسپکتروفوتومتر UV-Vis عبارتاند از:
- اندازهگیری غلظت مواد در محلول با استفاده از منحنی کالیبراسیون
- بررسی طیف جذبی و طول موج بیشینه جذب (λmax)
- کنترل کیفیت مواد اولیه، محصولات نهایی و نمونههای فرایندی
- اندازهگیری DNA، RNA و پروتئین در برخی کاربردهای زیستی
- پایش واکنشهای شیمیایی یا تغییرات زمانی جذب نمونه
- اندازهگیری برخی آلایندهها، یونها یا ترکیبات در آب، پساب، غذا و دارو
اسپکتروفوتومتر UV-Vis به دلیل سرعت اندازهگیری، کاربری نسبتاً ساده، مصرف کم نمونه و گستردگی کاربرد، یکی از تجهیزات پایه در بسیاری از آزمایشگاههاست. با این حال، این دستگاه برای همه نمونهها مناسب نیست. نمونههای کدر، دارای ذرات معلق، بسیار غلیظ، ناپایدار یا فاقد جذب مناسب در محدوده UV-Vis ممکن است به روش آمادهسازی، رقیقسازی یا حتی روش تحلیلی دیگری نیاز داشته باشند.
بنابراین، استفاده درست از اسپکتروفوتومتر UV-Vis فقط به قرار دادن نمونه در دستگاه محدود نمیشود. کاربر باید طول موج مناسب، نوع کووت، Blank، محدوده خطی، شرایط نمونه و وضعیت کالیبراسیون دستگاه را نیز کنترل کند تا نتیجه اندازهگیری قابل اعتماد باشد.

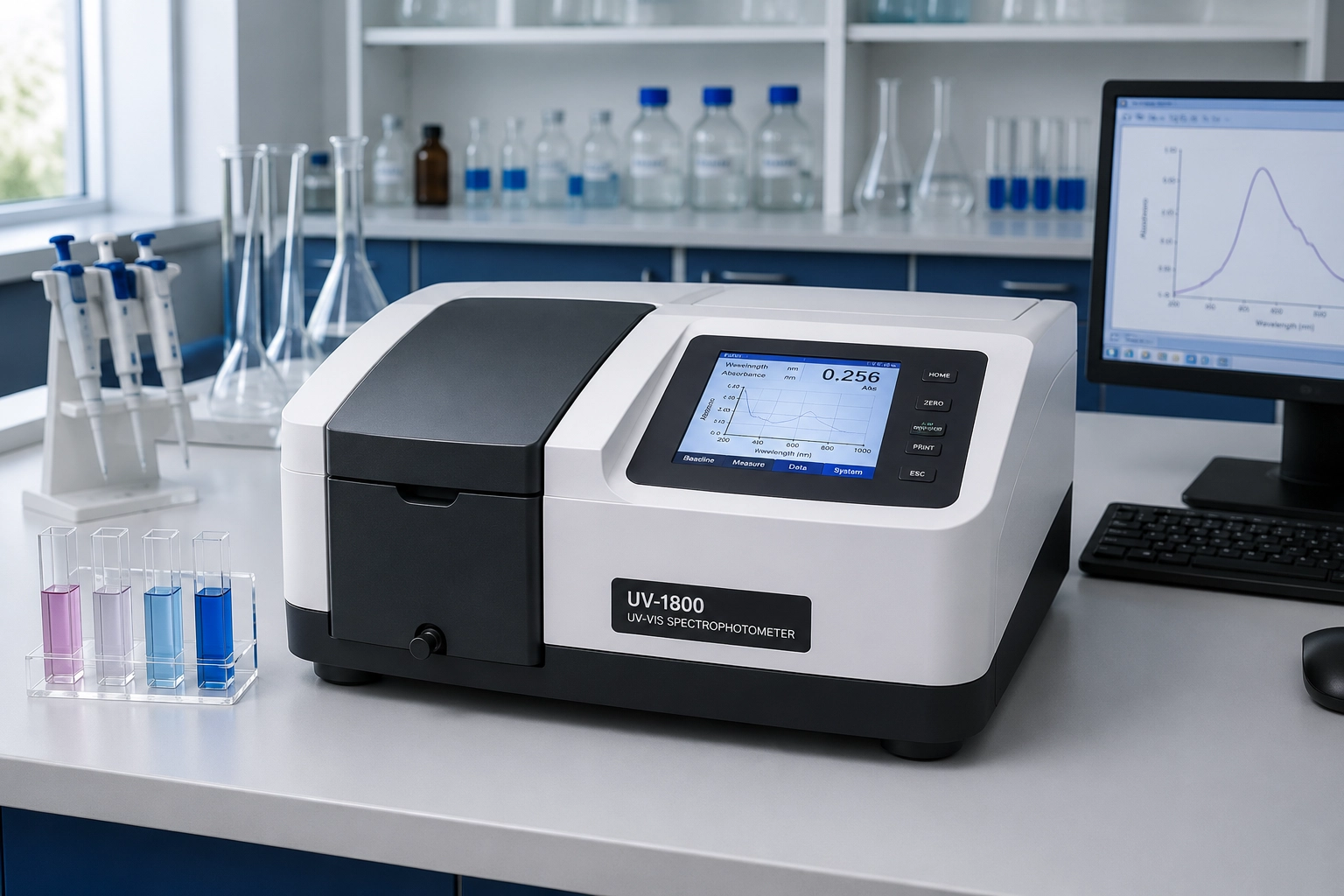

شکل ۱. اسپکتروفوتومتر UV-Vis برای اندازهگیری جذب نور در محدوده فرابنفش و مرئی و تحلیل نمونههای آزمایشگاهی استفاده میشود.
۲. اصول علمی عملکرد اسپکتروفوتومتر UV-Vis
اسپکتروفوتومتر UV-Vis بر پایه برهمکنش نور با ماده کار میکند. در این روش، پرتو نور در محدوده فرابنفش و مرئی از داخل نمونه عبور داده میشود و دستگاه اندازه میگیرد که چه مقدار از نور اولیه پس از عبور از نمونه به آشکارساز میرسد. کاهش شدت نور عبوری، مبنای محاسبه جذب نوری نمونه است.
ناحیه فرابنفش و مرئی بخشی از طیف الکترومغناطیسی است که در آن بسیاری از مولکولها، یونها و ترکیبات شیمیایی میتوانند نور را جذب کنند. جذب نور در این محدوده معمولاً به انتقالهای الکترونی در مولکولها مربوط است. به بیان ساده، وقتی مولکول انرژی نور را دریافت میکند، برخی الکترونها میتوانند از یک سطح انرژی به سطح انرژی بالاتر منتقل شوند. همین پدیده باعث کاهش شدت نور عبوری میشود.
در دستگاههای UV-Vis، معمولاً ناحیه فرابنفش حدود ۱۹۰ تا ۴۰۰ نانومتر و ناحیه مرئی حدود ۴۰۰ تا ۷۰۰ نانومتر را شامل میشود. برخی دستگاهها محدوده وسیعتری، مثلاً تا حدود ۱۱۰۰ نانومتر، را نیز پوشش میدهند. در مقابل، اسپکتروفوتومترهای VIS فقط ناحیه مرئی را اندازهگیری میکنند و برای آزمونهایی مناسباند که ماده مورد نظر در همین محدوده جذب قابل اندازهگیری دارد.
۲.۱ مسیر کلی اندازهگیری در دستگاه
مکانیسم کلی عملکرد اسپکتروفوتومتر UV-Vis را میتوان به چند مرحله تقسیم کرد:
تولید نور: ابتدا منبع نور، تابش مورد نیاز را تولید میکند. در بسیاری از دستگاههای UV-Vis، برای ناحیه فرابنفش از لامپ دوتریوم (Deuterium Lamp) و برای ناحیه مرئی از لامپ تنگستن-هالوژن (Tungsten-Halogen Lamp) یا منابع مشابه استفاده میشود. در برخی دستگاهها، سیستم بهصورت خودکار بین منابع نوری جابهجا میشود.
انتخاب طول موج: نور تولیدشده معمولاً شامل بازهای از طول موجهاست. مونوکروماتور (Monochromator) یا سامانه انتخاب طول موج، طول موج مورد نظر را جدا میکند تا نمونه با تابش مشخص بررسی شود.
عبور نور از نمونه: نور انتخابشده از داخل کووت (Cuvette) حاوی نمونه عبور میکند. جنس کووت، تمیزی آن، نبود حباب، جهت قرارگیری و سازگاری آن با محدوده UV یا Visible میتواند بر نتیجه اثر بگذارد.
اندازهگیری نور عبوری: پس از عبور نور از نمونه، آشکارساز (Detector) شدت نور عبوری را اندازهگیری میکند. سپس دستگاه این مقدار را با شدت نور مرجع، Blank یا مسیر مرجع مقایسه میکند.
محاسبه جذب: دستگاه بر اساس نسبت شدت نور عبوری به شدت نور اولیه، مقدار جذب نوری یا Absorbance را محاسبه میکند. این مقدار برای تحلیل کمی، بررسی غلظت، رسم طیف جذبی یا مقایسه نمونهها استفاده میشود.
۲.۲ قانون بیر-لامبرت و رابطه جذب با غلظت
یکی از مهمترین مفاهیم در کار با اسپکتروفوتومتر UV-Vis، قانون بیر-لامبرت (Beer-Lambert Law) است. این قانون رابطه میان جذب نور، غلظت ماده جذبکننده و طول مسیر عبور نور از نمونه را توضیح میدهد.
فرم رایج قانون بیر-لامبرت بهصورت زیر نوشته میشود:
در این رابطه، A جذب نوری یا Absorbance، ε ضریب جذب مولی یا Molar Absorptivity، b طول مسیر نوری یا Path Length و c غلظت ماده جذبکننده در محلول است.
مفهوم ساده این رابطه آن است که اگر نوع ماده و طول مسیر نوری ثابت باشند، با افزایش غلظت ماده جذبکننده، مقدار جذب نوری نیز افزایش مییابد. به همین دلیل، در بسیاری از آزمونهای کمی، ابتدا یک منحنی کالیبراسیون با محلولهای استاندارد تهیه میشود و سپس غلظت نمونه مجهول بر اساس جذب اندازهگیریشده تخمین زده میشود.
۲.۳ رابطه جذب، عبور و شدت نور
اسپکتروفوتومتر شدت نور عبوری از نمونه را با شدت نور اولیه یا شدت نور عبوری از Blank مقایسه میکند. جذب نوری را میتوان بهصورت لگاریتمی نیز بیان کرد:
در این رابطه، I0 شدت نور اولیه یا مرجع و I شدت نور عبوری از نمونه است. هرچه مقدار I نسبت به I0 کمتر شود، یعنی نمونه نور بیشتری جذب کرده و مقدار جذب افزایش یافته است.
مفهوم عبور یا Transmittance نیز به نسبت نور عبوری به نور اولیه اشاره دارد و معمولاً بهصورت درصد عبور بیان میشود:
در عمل، بسیاری از آزمونهای کمی بر اساس جذب نوری انجام میشوند، زیرا رابطه جذب با غلظت در محدوده معتبر روش، برای تحلیل کمی مناسبتر است.
۲.۴ محدودیتهای قانون بیر-لامبرت
قانون بیر-لامبرت در شرایط ایدهآل و در یک محدوده مشخص از غلظت، رابطهای خطی و قابل اعتماد میان جذب و غلظت ایجاد میکند. اما این رابطه در همه شرایط معتبر نیست.
در غلظتهای بسیار بالا، ممکن است به دلیل برهمکنش مولکولها، تغییر ضریب شکست، پراکندگی نور، کدورت نمونه، نور سرگردان (Stray Light)، خطای دستگاه یا انتخاب نامناسب طول موج، رابطه جذب و غلظت از حالت خطی خارج شود.
همچنین اگر نمونه دارای ذرات معلق، حباب، رسوب، رنگ زمینه مزاحم یا ترکیباتی باشد که در همان طول موج جذب میکنند، جذب اندازهگیریشده الزاماً فقط مربوط به ماده هدف نخواهد بود.
به همین دلیل، در اندازهگیریهای کمی با اسپکتروفوتومتر UV-Vis، بهتر است نمونهها در محدوده خطی روش قرار داشته باشند. استفاده از Blank مناسب، تهیه استانداردهای معتبر، انتخاب طول موج بیشینه جذب، تمیز بودن کووت و کنترل کالیبراسیون دستگاه از عوامل مهم برای افزایش اعتبار نتایج هستند.
۲.۵ نکات عملی در انتخاب طول موج و Blank
انتخاب طول موج مناسب یکی از مهمترین مراحل کار با اسپکتروفوتومتر UV-Vis است. در بسیاری از روشها، طول موجی انتخاب میشود که ماده هدف بیشترین جذب را در آن نشان میدهد. این طول موج معمولاً با عنوان λmax شناخته میشود. اندازهگیری در نزدیکی λmax معمولاً حساسیت بهتری ایجاد میکند، اما باید احتمال تداخل سایر ترکیبات نیز بررسی شود.
Blank یا نمونه شاهد باید تا حد امکان همه اجزای زمینه نمونه را داشته باشد، بهجز مادهای که قرار است اندازهگیری شود. اگر Blank بهدرستی انتخاب نشود، جذب حلال، معرف، کووت یا مواد زمینه میتواند وارد نتیجه نهایی شود و مقدار جذب نمونه را کمتر یا بیشتر از مقدار واقعی نشان دهد.
در نهایت، نتیجه قابل اعتماد زمانی به دست میآید که طول موج، Blank، کووت، غلظت نمونه، روش آمادهسازی و وضعیت دستگاه همگی با روش آزمون هماهنگ باشند.

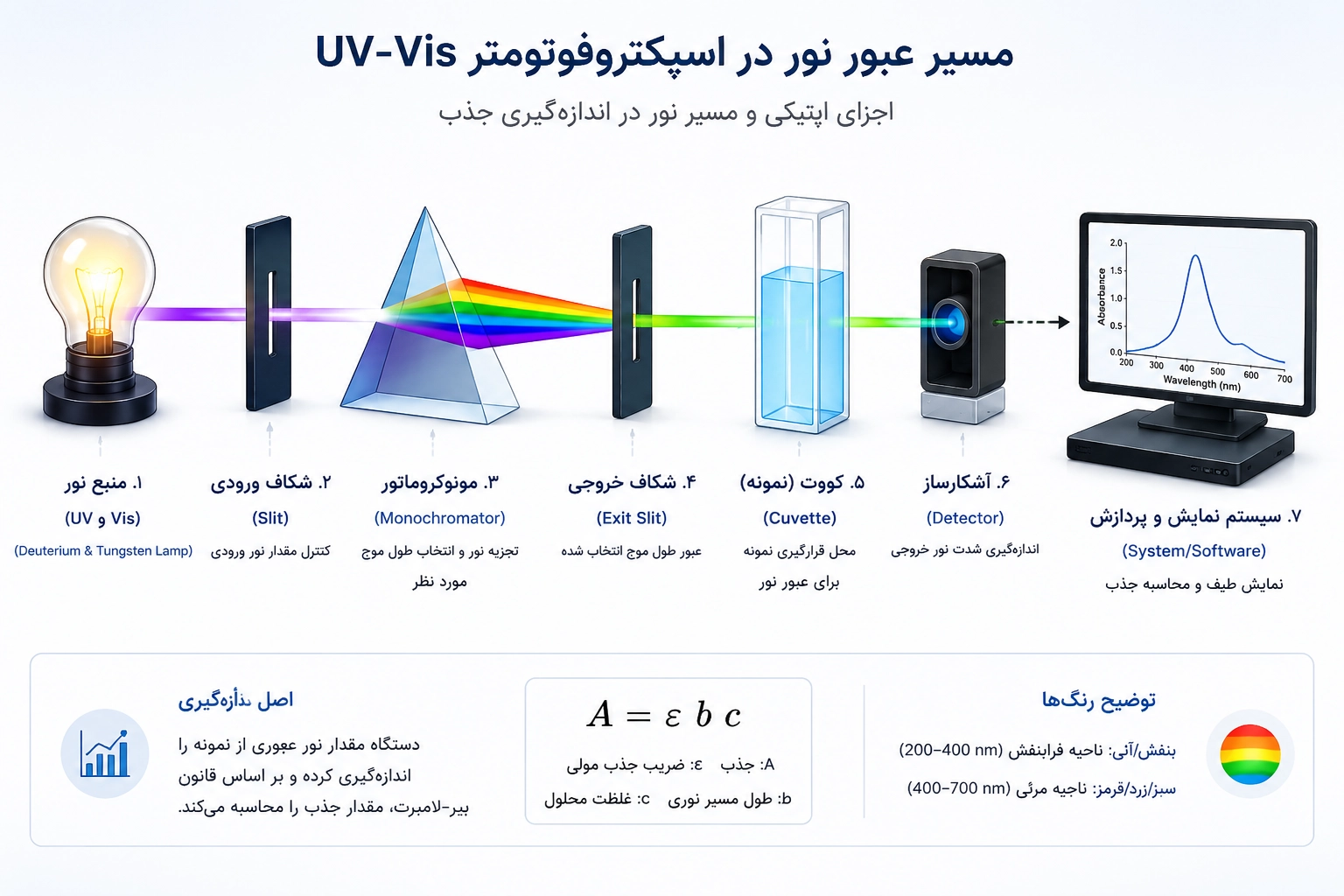

شکل ۲. مسیر کلی عبور نور در اسپکتروفوتومتر UV-Vis شامل منبع نور، انتخابگر طول موج، کووت نمونه، آشکارساز و واحد پردازش داده است.
۳. اجزای اصلی اسپکتروفوتومتر UV-Vis
اسپکتروفوتومتر UV-Vis از چند بخش اصلی تشکیل میشود که هرکدام در تولید نور، انتخاب طول موج، عبور نور از نمونه، آشکارسازی و پردازش داده نقش دارند. شناخت این اجزا برای درک عملکرد دستگاه، استفاده صحیح، عیبیابی اولیه، نگهداری و انتخاب مدل مناسب هنگام خرید اهمیت زیادی دارد.
طراحی دقیق اجزا ممکن است در برندها و مدلهای مختلف متفاوت باشد؛ اما مسیر کلی اندازهگیری در بیشتر دستگاهها شامل منبع نور، انتخابگر طول موج، محفظه نمونه، کووت، سیستم اپتیکی، آشکارساز و واحد پردازش داده است.
۳.۱ منبع نور
منبع نور وظیفه تولید تابش مورد نیاز برای اندازهگیری را بر عهده دارد. در بسیاری از اسپکتروفوتومترهای UV-Vis، برای ناحیه فرابنفش از لامپ دوتریوم (Deuterium Lamp) و برای ناحیه مرئی از لامپ تنگستن-هالوژن (Tungsten-Halogen Lamp) یا منابع مشابه استفاده میشود.
در برخی دستگاهها، سامانه نوری بهصورت خودکار بین منبع UV و منبع Visible جابهجا میشود تا کل محدوده اندازهگیری پوشش داده شود. اما در اسپکتروفوتومترهای VIS که فقط محدوده مرئی را اندازهگیری میکنند، معمولاً منبع نوری مرتبط با ناحیه فرابنفش وجود ندارد یا غیرفعال است. بنابراین، هنگام خرید باید بررسی شود دستگاه واقعاً UV-Vis است یا فقط VIS.
کاهش شدت نور، افزایش نویز، ناپایداری خط پایه یا دشواری در کالیبراسیون میتواند از نشانههای فرسودگی یا مشکل در منبع نور باشد. عمر مفید لامپها به نوع دستگاه، میزان استفاده و روش روشن و خاموش کردن دستگاه بستگی دارد.
۳.۲ انتخابگر طول موج و مونوکروماتور
نور تولیدشده توسط منبع معمولاً شامل بازهای از طول موجهاست. انتخابگر طول موج وظیفه دارد طول موج مورد نظر را از این طیف جدا کند. در بسیاری از دستگاهها، این کار به کمک مونوکروماتور (Monochromator) انجام میشود.
مونوکروماتور ممکن است از توری پراش (Diffraction Grating)، منشور (Prism)، شکاف نوری و اجزای اپتیکی دیگر تشکیل شده باشد. کیفیت این بخش روی دقت انتخاب طول موج، پهنای باند طیفی، کاهش نور سرگردان و قابلیت تفکیک پیکهای جذبی اثر دارد.
اگر انتخاب طول موج دقیق نباشد، مقدار جذب اندازهگیریشده ممکن است با مقدار واقعی تفاوت داشته باشد. این موضوع بهویژه در آزمونهایی اهمیت دارد که نمونه در یک طول موج خاص بیشینه جذب (λmax) دارد.
۳.۳ شکاف نوری
شکاف نوری یا Slit مقدار و پهنای نوری را که وارد مسیر اندازهگیری میشود کنترل میکند. عرض شکاف روی دو عامل مهم اثر میگذارد: شدت نور رسیده به آشکارساز و تفکیکپذیری طیفی (Spectral Resolution).
شکاف باریکتر میتواند تفکیکپذیری بهتری ایجاد کند، اما شدت نور را کاهش میدهد و ممکن است نسبت سیگنال به نویز را تحت تأثیر قرار دهد. شکاف پهنتر نور بیشتری عبور میدهد، اما ممکن است جزئیات طیفی را کمتر نشان دهد. در بسیاری از دستگاههای آموزشی یا عمومی، عرض شکاف ثابت است؛ اما در مدلهای پیشرفتهتر ممکن است قابل تنظیم باشد.
۳.۴ محفظه نمونه و کووت
نمونه معمولاً درون کووت (Cuvette) قرار میگیرد و سپس در محفظه نمونه دستگاه گذاشته میشود. کووتها معمولاً از شیشه، پلاستیک یا کوارتز ساخته میشوند و انتخاب جنس آنها باید بر اساس محدوده طول موج و نوع نمونه انجام شود.
برای اندازهگیری در محدوده فرابنفش، استفاده از کووت کوارتز ضروری است؛ زیرا شیشه و بسیاری از پلاستیکها در ناحیه UV جذب قابل توجهی دارند و میتوانند نتیجه را دچار خطا کنند. در محدوده مرئی، در بسیاری از کاربردهای معمول میتوان از کووت شیشهای یا پلاستیکی مناسب استفاده کرد.
تمیزی کووت، نبود اثر انگشت، نبود حباب، ثابت بودن جهت قرارگیری کووت، سازگاری جنس کووت با حلال و پر شدن مناسب آن، همگی بر دقت اندازهگیری اثر میگذارند. در بسیاری از خطاهای عملی UV-Vis، مشکل از خود دستگاه نیست، بلکه از کووت یا روش آمادهسازی نمونه ناشی میشود.
۳.۵ سیستم اپتیکی
سیستم اپتیکی شامل آینهها، عدسیها، شکافها و قطعات هدایتکننده نور است. این بخش مسیر نور را از منبع تا نمونه و سپس تا آشکارساز تنظیم میکند. طراحی مناسب مسیر اپتیکی باعث کاهش اتلاف نور، کاهش نور مزاحم و افزایش پایداری سیگنال میشود.
در اسپکتروفوتومترهای تکپرتویی، نور معمولاً از یک مسیر عبور میکند و اندازهگیری Blank و نمونه بهصورت جداگانه انجام میشود. در اسپکتروفوتومترهای دوپرتویی، سیستم اپتیکی نور را به دو مسیر تقسیم میکند: یک مسیر برای نمونه و مسیر دیگر برای مرجع یا Blank. این طراحی میتواند نوسانات منبع نور را تا حدی جبران کند.
۳.۶ آشکارساز
آشکارساز (Detector) نور عبوری از نمونه را دریافت میکند و آن را به سیگنال الکتریکی تبدیل میکند. شدت این سیگنال متناسب با مقدار نوری است که پس از عبور از نمونه به آشکارساز رسیده است.
در دستگاههای UV-Vis ممکن است از آشکارسازهایی مانند فتودیود (Photodiode)، آرایه فتودیودی (Photodiode Array / PDA) یا فتومولتیپلایر (Photomultiplier Tube / PMT) استفاده شود. نوع آشکارساز بر حساسیت، سرعت اسکن، محدوده اندازهگیری و کیفیت داده اثر دارد.
دستگاههای آرایه دیودی میتوانند در زمان کوتاهتری اطلاعات طیفی گستردهتری ثبت کنند، در حالی که برخی طراحیهای کلاسیک با مونوکروماتور و آشکارساز منفرد، برای اندازهگیریهای معمول و دقیق در یک طول موج مشخص به کار میروند.
۳.۷ پردازشگر، نمایشگر و نرمافزار
سیگنال الکتریکی تولیدشده توسط آشکارساز به واحد پردازش منتقل میشود. نرمافزار دستگاه این سیگنال را به دادههایی مانند جذب (Absorbance)، درصد عبور (%Transmittance)، طیف جذبی، منحنی کالیبراسیون یا غلظت محاسبهشده تبدیل میکند.
در بسیاری از دستگاههای جدید، نرمافزار امکان ذخیره نتایج، رسم نمودار، محاسبه غلظت، اجرای روشهای کمیسازی، کنترل کیفیت داده، چاپ گزارش و خروجی گرفتن از اطلاعات را فراهم میکند. در آزمایشگاههای کنترل کیفیت یا دارویی، قابلیت مستندسازی، اتصال به رایانه و انتقال داده میتواند یکی از معیارهای مهم انتخاب دستگاه باشد.
۳.۸ جمعبندی اجزای اصلی دستگاه
مسیر عملکرد اسپکتروفوتومتر UV-Vis از تولید نور آغاز میشود. سپس طول موج مناسب انتخاب میگردد، نور از نمونه عبور میکند، آشکارساز شدت نور عبوری را اندازهگیری میکند و نرمافزار دستگاه مقدار جذب یا داده تحلیلی مورد نظر را محاسبه و نمایش میدهد.
برای استفاده صحیح از دستگاه، کاربر باید فقط با دکمهها و منوهای نرمافزار آشنا نباشد؛ بلکه لازم است نقش منبع نور، مونوکروماتور، کووت، Blank، آشکارساز و شرایط اپتیکی دستگاه را نیز بداند. همین شناخت به کاهش خطا، انتخاب روش مناسب و تفسیر بهتر نتایج کمک میکند.

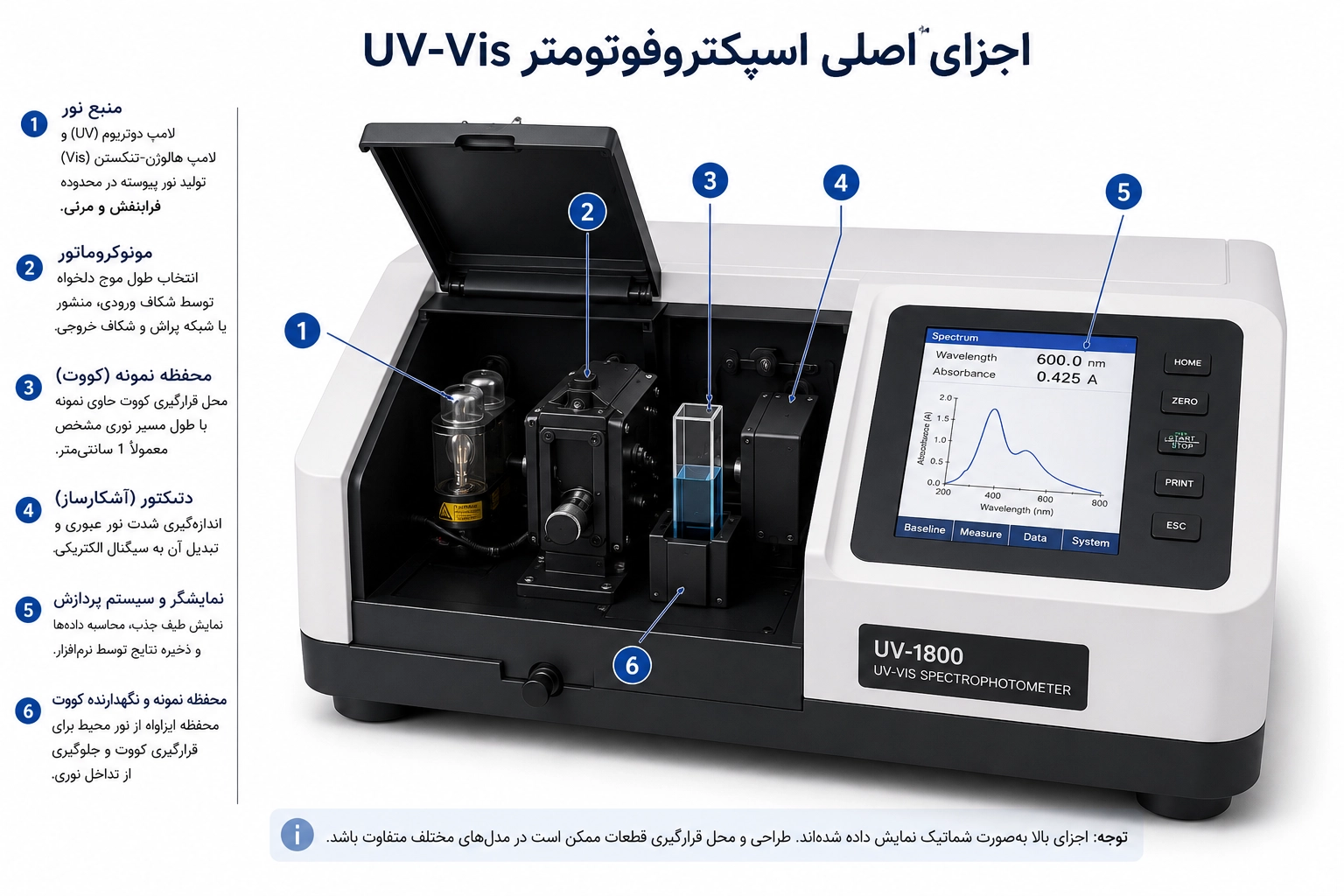

شکل ۳. اجزای اصلی اسپکتروفوتومتر UV-Vis شامل منبع نور، انتخابگر طول موج، محفظه نمونه، کووت، آشکارساز و واحد پردازش داده است.
۴. انواع اسپکتروفوتومتر UV-Vis و VIS
اسپکتروفوتومترها بر اساس محدوده طول موج، طراحی مسیر نوری، نوع آشکارساز، سرعت اسکن، حجم نمونه و کاربرد آزمایشگاهی به چند گروه تقسیم میشوند. شناخت این دستهبندیها به کاربر کمک میکند هنگام خرید یا استفاده از دستگاه، مدل مناسب را بر اساس نوع آزمون، سطح دقت، تعداد نمونهها، بودجه و امکانات مورد نیاز انتخاب کند.
نکته مهم این است که همه اسپکتروفوتومترهای آزمایشگاهی، UV-Vis نیستند. برخی دستگاهها فقط محدوده نور مرئی را پوشش میدهند و با عنوان VIS Spectrophotometer یا Visible Spectrophotometer شناخته میشوند. این دستگاهها برای آزمونهای رنگی و اندازهگیریهایی که در ناحیه مرئی انجام میشوند مناسباند، اما برای آزمونهای نیازمند طول موج فرابنفش کافی نیستند.
| نوع دستگاه | ویژگی اصلی | کاربرد مناسب |
|---|---|---|
| اسپکتروفوتومتر UV-Vis تکپرتویی | مسیر نوری سادهتر، اندازهگیری جداگانه Blank و نمونه | آموزش، آزمونهای عمومی، کنترل کیفیت ساده و بودجه محدودتر |
| اسپکتروفوتومتر UV-Vis دوپرتویی | مقایسه همزمان یا متناوب مسیر نمونه و مرجع | پژوهش، کنترل کیفیت دقیق، آزمونهای طولانیتر و نیاز به پایداری بهتر |
| اسپکتروفوتومتر آرایه دیودی | ثبت سریع طیف با آشکارساز چندکاناله | اسکن سریع طیف، پایش واکنشها و کاربردهای نیازمند سرعت بالا |
| اسپکتروفوتومتر VIS | اندازهگیری فقط در محدوده نور مرئی | آزمونهای رنگسنجی و روشهایی که در محدوده حدود ۴۰۰ تا ۷۰۰ نانومتر انجام میشوند |
| اسپکتروفوتومتر میکروولوم | اندازهگیری حجمهای بسیار کم نمونه | DNA، RNA، پروتئین و نمونههای زیستی با حجم محدود |
| اسپکتروفوتومتر قابل حمل | طراحی سبک و قابل جابهجایی | پایش میدانی، محیط زیست، آب و کنترل سریع در محل |
۴.۱ اسپکتروفوتومتر تکپرتویی
در اسپکتروفوتومتر تکپرتویی (Single-Beam Spectrophotometer)، نور پس از انتخاب طول موج، از یک مسیر نوری عبور میکند. در این روش، ابتدا Blank یا نمونه مرجع اندازهگیری میشود و سپس نمونه اصلی در همان مسیر قرار میگیرد.
این مدلها معمولاً ساختار سادهتر، قیمت پایینتر و نگهداری آسانتری دارند. به همین دلیل، برای آزمایشگاههای آموزشی، کاربردهای عمومی، کنترل کیفی ساده و آزمایشگاههایی که حجم کار متوسط دارند، گزینه مناسبی هستند.
محدودیت اصلی مدل تکپرتویی این است که اندازهگیری Blank و نمونه در دو مرحله جدا انجام میشود. اگر شدت منبع نور، شرایط محیطی یا وضعیت دستگاه در فاصله بین این دو اندازهگیری تغییر کند، ممکن است روی نتیجه اثر بگذارد. با این حال، برای بسیاری از کاربردهای معمول، این مدلها عملکرد قابل قبولی دارند.
۴.۲ اسپکتروفوتومتر دوپرتویی
در اسپکتروفوتومتر دوپرتویی (Double-Beam Spectrophotometer)، نور به دو مسیر تقسیم میشود: یک مسیر از نمونه عبور میکند و مسیر دیگر از مرجع یا Blank. دستگاه شدت نور عبوری از نمونه و مرجع را بهصورت همزمان یا متناوب مقایسه میکند.
مزیت اصلی این طراحی، جبران بهتر نوسانات منبع نور و افزایش پایداری اندازهگیری است. به همین دلیل، دستگاههای دوپرتویی برای آزمایشگاههای پژوهشی، کنترل کیفیت دقیق، آزمونهای طولانیتر و کاربردهایی که به تکرارپذیری بهتر نیاز دارند مناسبترند.
در مقابل، این دستگاهها معمولاً گرانتر، پیچیدهتر و از نظر ساختار اپتیکی حساستر از مدلهای تکپرتویی هستند. بنابراین انتخاب آنها زمانی منطقی است که نیاز واقعی آزمایشگاه به پایداری و دقت بالاتر وجود داشته باشد.
۴.۳ اسپکتروفوتومتر آرایه دیودی
اسپکتروفوتومتر آرایه دیودی (Diode Array Spectrophotometer) از آشکارسازی استفاده میکند که شامل مجموعهای از دیودهای نوری است. این طراحی میتواند محدودهای از طول موجها را در زمان کوتاهتری ثبت کند و برای مشاهده سریع طیف جذبی نمونه مفید است.
این نوع دستگاه برای پایش واکنشهای سریع، بررسی تغییرات زمانی، ثبت سریع طیف و کاربردهایی مناسب است که سرعت اسکن اهمیت دارد. در برخی مدلها، کاربر میتواند در مدت کوتاهی طیف کامل نمونه را مشاهده کند.
با این حال، همه آزمایشگاهها به دستگاه آرایه دیودی نیاز ندارند. اگر کاربرد اصلی فقط اندازهگیری جذب در یک یا چند طول موج مشخص باشد، یک دستگاه تکپرتویی یا دوپرتویی معمولی ممکن است از نظر هزینه و کاربری انتخاب مناسبتری باشد.
۴.۴ اسپکتروفوتومتر مرئی یا VIS
اسپکتروفوتومتر مرئی یا VIS Spectrophotometer دستگاهی است که فقط محدوده نور مرئی را اندازهگیری میکند. این محدوده معمولاً حدود ۴۰۰ تا ۷۰۰ نانومتر در نظر گرفته میشود، هرچند محدوده دقیق ممکن است بسته به مدل دستگاه کمی متفاوت باشد.
این دستگاهها برای آزمونهایی مناسباند که در آنها نمونه یا محصول واکنش، در ناحیه مرئی جذب قابل اندازهگیری دارد. بسیاری از روشهای رنگسنجی، آزمونهای آموزشی، کنترل کیفیت ساده و برخی آزمونهای آب و غذا میتوانند با دستگاه VIS انجام شوند.
مزیت دستگاه VIS این است که معمولاً سادهتر و اقتصادیتر از UV-Vis است. اما اگر روش آزمایش در طول موجهای فرابنفش، مثلاً زیر ۴۰۰ نانومتر، انجام شود، دستگاه VIS کافی نیست. برای مثال، برخی اندازهگیریهای مربوط به اسیدهای نوکلئیک، بعضی ترکیبات آلی و آزمونهایی که در ناحیه UV تعریف شدهاند، به دستگاه UV-Vis نیاز دارند.
بنابراین در هنگام خرید، نباید فقط به عنوان کلی «اسپکتروفوتومتر» اکتفا کرد. باید محدوده طول موج دستگاه در کاتالوگ بررسی شود تا مشخص شود دستگاه فقط VIS است یا واقعاً UV-Vis محسوب میشود.
۴.۵ اسپکتروفوتومتر میکروولوم
اسپکتروفوتومتر میکروولوم (Microvolume Spectrophotometer) برای اندازهگیری حجمهای بسیار کم نمونه، معمولاً در حد چند میکرولیتر، طراحی شده است. این دستگاهها بیشتر در آزمایشگاههای زیستشناسی مولکولی و بیوتکنولوژی استفاده میشوند.
یکی از کاربردهای رایج این مدلها، اندازهگیری غلظت و خلوص DNA، RNA و پروتئین است. در این دستگاهها معمولاً نیازی به کووت معمولی نیست و نمونه مستقیماً روی سطح اندازهگیری قرار میگیرد. این ویژگی باعث کاهش مصرف نمونه و افزایش سرعت کار میشود.
با این حال، کار با دستگاههای میکروولوم به تمیزکاری دقیق سطح اندازهگیری و رعایت دستورالعمل سازنده نیاز دارد. باقی ماندن نمونه قبلی، تبخیر، آلودگی سطح یا حجم نامناسب قطره میتواند بر نتیجه اثر بگذارد.
۴.۶ اسپکتروفوتومتر قابل حمل
اسپکتروفوتومتر قابل حمل (Portable Spectrophotometer) برای اندازهگیری در محیطهای خارج از آزمایشگاه طراحی میشود. این دستگاهها معمولاً کوچکتر، سبکتر و سادهتر از مدلهای رومیزی هستند و در کاربردهایی مانند پایش میدانی آب، محیط زیست، آموزش و کنترل سریع در محل استفاده میشوند.
مزیت اصلی این مدلها قابلیت جابهجایی و استفاده سریع است. اما در مقایسه با دستگاههای رومیزی پیشرفته، ممکن است از نظر پایداری اپتیکی، محدوده طول موج، دقت، امکانات نرمافزاری و قابلیت کالیبراسیون محدودتر باشند.
انتخاب دستگاه قابل حمل زمانی منطقی است که اندازهگیری در محل اهمیت بیشتری از بیشترین دقت آزمایشگاهی داشته باشد. برای کارهای حساس، روشهای رسمی یا کنترل کیفیت دقیق، باید بررسی شود که دستگاه قابل حمل از نظر عملکرد، کالیبراسیون و مستندسازی با نیاز آزمایشگاه سازگار است یا نه.
۴.۷ جمعبندی انواع دستگاه
انتخاب نوع اسپکتروفوتومتر باید بر اساس کاربرد واقعی انجام شود. مدلهای تکپرتویی برای کاربردهای عمومی و اقتصادی مناسباند، مدلهای دوپرتویی پایداری بیشتری ارائه میدهند، دستگاههای آرایه دیودی برای ثبت سریع طیف مفیدند، مدلهای VIS برای آزمونهای مرئی و رنگسنجی به کار میروند، دستگاههای میکروولوم برای نمونههای زیستی کمحجم مناسباند و مدلهای قابل حمل برای اندازهگیری میدانی کاربرد دارند.
در خرید دستگاه، مهمترین نکته این است که محدوده طول موج، نیاز روش آزمایش، سطح دقت، امکانات نرمافزاری، خدمات پس از فروش و بودجه آزمایشگاه با یکدیگر هماهنگ باشند.
۵. مشخصات فنی مهم در انتخاب اسپکتروفوتومتر
انتخاب اسپکتروفوتومتر فقط بر اساس نام دستگاه یا ظاهر آن انجام نمیشود. هنگام خرید یا مقایسه مدلها باید مشخص شود دستگاه برای چه آزمونهایی استفاده خواهد شد، چه محدوده طول موجی لازم است، چه سطحی از دقت و پایداری مورد نیاز است و آزمایشگاه چه امکاناتی برای نگهداری، کالیبراسیون و مستندسازی دارد.
یکی از خطاهای رایج در خرید این است که کاربر فقط به عبارت کلی «اسپکتروفوتومتر» توجه میکند و محدوده طول موج دستگاه را بررسی نمیکند. در حالی که یک دستگاه ممکن است فقط VIS باشد و محدوده فرابنفش را پوشش ندهد، یا ممکن است واقعاً UV-Vis باشد و برای آزمونهای فرابنفش نیز مناسب باشد.
جدول زیر برخی از مهمترین مشخصات فنی را نشان میدهد که هنگام انتخاب اسپکتروفوتومتر باید بررسی شوند.
| پارامتر فنی | معنی | اهمیت در انتخاب دستگاه |
|---|---|---|
| محدوده طول موج | بازهای از طول موجها که دستگاه میتواند اندازهگیری کند | مشخص میکند دستگاه فقط VIS است یا UV-Vis و آیا با روشهای آزمایشگاه سازگار است یا نه. |
| دقت طول موج | میزان نزدیکی طول موج انتخابشده به طول موج واقعی | برای اندازهگیری در طول موجهای حساس و نزدیک به λmax اهمیت دارد. |
| تکرارپذیری طول موج | توانایی دستگاه در بازگشت به همان طول موج در اندازهگیریهای تکراری | برای تکرارپذیری نتایج و روشهای کنترل کیفیت مهم است. |
| پهنای باند طیفی | عرض ناحیه طول موجی که در اندازهگیری مؤثر است | بر تفکیکپذیری طیفی و توانایی جداسازی پیکهای نزدیک اثر میگذارد. |
| دقت فتومتریک | دقت دستگاه در اندازهگیری جذب یا عبور نور | برای اندازهگیریهای کمی و محاسبه غلظت اهمیت زیادی دارد. |
| نور سرگردان | نوری که خارج از طول موج انتخابشده به آشکارساز میرسد | میتواند در جذبهای بالا یا اندازهگیریهای حساس باعث خطا شود. |
| پایداری خط پایه | ثبات پاسخ دستگاه در طول زمان | برای اسکن طیف، آزمونهای طولانی و مقایسه نتایج اهمیت دارد. |
| نرمافزار و خروجی داده | امکانات ثبت، تحلیل، ذخیره، چاپ یا انتقال دادهها | برای مستندسازی، کنترل کیفیت و کاهش خطای ورود دستی داده مهم است. |
۵.۱ محدوده طول موج
محدوده طول موج یکی از مهمترین مشخصات فنی اسپکتروفوتومتر است. دستگاههای UV-Vis معمولاً محدودهای شامل ناحیه فرابنفش و مرئی را پوشش میدهند؛ برای مثال، در بسیاری از مدلها محدودهای نزدیک به ۱۹۰ تا ۱۱۰۰ نانومتر دیده میشود. البته مقدار دقیق باید از کاتالوگ همان مدل بررسی شود.
در مقابل، اسپکتروفوتومترهای VIS معمولاً فقط محدوده مرئی، یعنی تقریباً حدود ۴۰۰ تا ۷۰۰ نانومتر را پوشش میدهند. این دستگاهها برای آزمونهایی مناسباند که ماده یا محصول واکنش در محدوده مرئی جذب دارد. اما اگر روش آزمایش در طول موجهای فرابنفش انجام شود، دستگاه VIS کافی نخواهد بود.
بنابراین، پیش از خرید باید روشهای آزمایشگاه بررسی شوند. اگر آزمونهای زیستی، دارویی، شیمی تجزیه یا ترکیباتی دارید که در محدوده UV اندازهگیری میشوند، دستگاه UV-Vis انتخاب مناسبتری است. اما اگر همه آزمونها رنگی و در محدوده مرئی هستند، ممکن است یک دستگاه VIS سادهتر نیز پاسخگوی نیاز باشد.
۵.۲ دقت و تکرارپذیری طول موج
دقت طول موج نشان میدهد طول موجی که دستگاه انتخاب میکند تا چه حد با مقدار واقعی مطابقت دارد. اگر دستگاه روی ۲۶۰ نانومتر یا ۵۴۰ نانومتر تنظیم شود، باید تا حد قابل قبول همان طول موج را به نمونه بتاباند.
خطا در طول موج میتواند باعث تغییر مقدار جذب شود، بهویژه زمانی که اندازهگیری در نزدیکی قله جذبی یا λmax انجام میشود. در این حالت، حتی جابهجایی کوچک طول موج ممکن است مقدار جذب را تغییر دهد و در محاسبه غلظت خطا ایجاد کند.
تکرارپذیری طول موج نیز نشان میدهد دستگاه در اندازهگیریهای تکراری تا چه حد میتواند همان طول موج را دوباره انتخاب کند. این ویژگی برای آزمایشگاههایی که روشهای تکراری، کنترل کیفیت یا آزمونهای مستند دارند اهمیت زیادی دارد.
۵.۳ پهنای باند طیفی و تفکیکپذیری
پهنای باند طیفی (Spectral Bandwidth) به عرض ناحیهای از طول موج اشاره دارد که در اندازهگیری مؤثر است. هرچه پهنای باند باریکتر باشد، دستگاه میتواند جزئیات طیفی را بهتر تفکیک کند؛ اما ممکن است شدت نور کاهش یابد و نویز افزایش پیدا کند.
برای بسیاری از آزمونهای معمول جذبسنجی، پهنای باند ثابت و متوسط کافی است. اما در کاربردهایی که پیکهای جذبی نزدیک به هم هستند یا نیاز به بررسی دقیق طیف وجود دارد، پهنای باند طیفی اهمیت بیشتری پیدا میکند.
در هنگام خرید، باید بررسی شود دستگاه پهنای باند ثابت دارد یا قابل تنظیم است. مدلهای پیشرفتهتر ممکن است امکان انتخاب پهنای باند را فراهم کنند، اما برای بسیاری از کاربردهای آموزشی و عمومی، این قابلیت ضروری نیست.
۵.۴ دقت فتومتریک و محدوده جذب
دقت فتومتریک نشان میدهد دستگاه مقدار جذب یا عبور نور را تا چه حد درست اندازهگیری میکند. این پارامتر برای اندازهگیریهای کمی و محاسبه غلظت اهمیت زیادی دارد.
اگر دستگاه در اندازهگیری جذب خطای قابل توجه داشته باشد، منحنی کالیبراسیون، غلظت محاسبهشده و نتیجه نهایی آزمایش دچار خطا میشوند. این موضوع در آزمایشگاههای دارویی، کنترل کیفیت، محیط زیست و پژوهشی اهمیت بیشتری دارد.
علاوه بر دقت، محدوده قابل اعتماد جذب نیز مهم است. در جذبهای بسیار بالا، نور عبوری از نمونه بسیار کم میشود و اثر عواملی مانند نور سرگردان، نویز و کدورت نمونه بیشتر خواهد شد. در چنین مواردی، معمولاً رقیقسازی نمونه و قرار دادن جذب در محدوده مناسب روش توصیه میشود.
۵.۵ نور سرگردان
نور سرگردان یا Stray Light نوری است که خارج از طول موج انتخابشده، به آشکارساز میرسد. وجود نور سرگردان میتواند باعث شود مقدار جذب واقعی کمتر از مقدار مورد انتظار گزارش شود، بهویژه در جذبهای بالا یا اندازهگیریهای حساس.
کیفیت مونوکروماتور، طراحی اپتیکی، فیلترها، تمیزی مسیر نوری و وضعیت قطعات داخلی دستگاه بر میزان نور سرگردان اثر میگذارند. در دستگاههای دقیقتر، کنترل نور سرگردان یکی از معیارهای مهم عملکرد محسوب میشود.
برای کاربردهای عمومی، مقدار نور سرگردان ممکن است کمتر مورد توجه کاربر روزمره باشد؛ اما در روشهای رسمی، آزمونهای حساس و اندازهگیریهای نزدیک به محدوده بالای جذب، این مشخصه اهمیت زیادی دارد.
۵.۶ پایداری خط پایه و نویز
پایداری خط پایه نشان میدهد دستگاه در نبود تغییر واقعی در نمونه، تا چه حد پاسخ ثابتی دارد. خط پایه ناپایدار میتواند در اسکن طیفی، اندازهگیریهای طولانی یا مقایسه چند نمونه باعث خطا شود.
نویز نیز به نوسانات ناخواسته سیگنال گفته میشود. نویز بالا میتواند تشخیص جذبهای کم، پیکهای کوچک یا تغییرات ظریف نمونه را دشوار کند. منبع نور فرسوده، آشکارساز ضعیف، شرایط محیطی نامناسب یا آلودگی مسیر نوری میتواند باعث افزایش نویز شود.
برای آزمایشگاههایی که اندازهگیریهای حساس انجام میدهند، بررسی پایداری خط پایه، نویز، زمان گرم شدن دستگاه و کیفیت منبع نور اهمیت دارد.
۵.۷ نوع آشکارساز و سرعت اسکن
نوع آشکارساز بر حساسیت، سرعت پاسخ و کیفیت دادههای دستگاه اثر میگذارد. آشکارسازهای فتودیودی، آرایه فتودیودی و فتومولتیپلایر هرکدام ویژگیهای خاص خود را دارند.
اگر آزمایشگاه فقط جذب نمونه را در یک یا چند طول موج ثابت اندازهگیری میکند، سرعت اسکن بسیار بالا ممکن است ضروری نباشد. اما اگر هدف ثبت سریع طیف، بررسی واکنشهای زمانی یا پایش تغییرات سریع باشد، دستگاههای آرایه دیودی یا مدلهایی با سرعت اسکن بالاتر میتوانند مناسبتر باشند.
در هنگام انتخاب دستگاه، باید توجه کرد که سرعت بالاتر همیشه به معنی انتخاب بهتر نیست. معیار اصلی، تناسب امکانات دستگاه با روشهای واقعی آزمایشگاه است.
۵.۸ محفظه نمونه، کووت و لوازم جانبی
محفظه نمونه باید با نوع کووت و روشهای آزمایشگاه سازگار باشد. بیشتر اندازهگیریهای معمول با کووتهای ۱ سانتیمتری انجام میشوند، اما برخی کاربردها ممکن است به کووتهای میکرو، سلهای جریاندار، نگهدارنده دماکنترلشده یا لوازم جانبی خاص نیاز داشته باشند.
برای اندازهگیری در ناحیه UV، کووت کوارتز معمولاً ضروری است. اگر آزمایشگاه فقط در محدوده مرئی کار میکند، در بسیاری از کاربردها کووت شیشهای یا پلاستیکی مناسب نیز قابل استفاده است. با این حال، سازگاری کووت با حلال، طول موج و نوع نمونه باید همیشه بررسی شود.
هنگام خرید، بهتر است موجود بودن کووت مناسب، لوازم جانبی، هولدرهای مخصوص، قطعات مصرفی و خدمات تأمین آنها نیز بررسی شود.
۵.۹ نرمافزار، ذخیره داده و مستندسازی
نرمافزار دستگاه نقش مهمی در کاربری روزمره دارد. امکاناتی مانند رسم طیف، تهیه منحنی کالیبراسیون، محاسبه غلظت، ذخیره روشها، خروجی گرفتن از دادهها، چاپ گزارش و اتصال به رایانه میتواند کارایی دستگاه را افزایش دهد.
در آزمایشگاههای کنترل کیفیت، دارویی یا دارای سیستم مدیریت کیفیت، قابلیت مستندسازی و ردیابی دادهها اهمیت زیادی دارد. اگر نتایج باید قابل بررسی، ذخیره و بازیابی باشند، بهتر است امکانات نرمافزاری و روش خروجی داده پیش از خرید دقیقاً بررسی شود.
در برخی آزمایشگاهها، یک نرمافزار ساده و کاربرپسند از امکانات پیچیده اما دشوار مهمتر است؛ زیرا خطای کاربری را کاهش میدهد و آموزش کاربران را آسانتر میکند.
۶. کاربردهای اسپکتروفوتومتر UV-Vis در صنایع مختلف
اسپکتروفوتومتر UV-Vis به دلیل سرعت اندازهگیری، مصرف نسبتاً کم نمونه، امکان تحلیل کمی و گستردگی روشهای قابل اجرا، در بسیاری از آزمایشگاهها و صنایع استفاده میشود. این دستگاه از آزمایشگاههای آموزشی و پژوهشی تا صنایع دارویی، غذایی، زیستی و محیط زیست کاربرد دارد.
نوع کاربرد دستگاه به محدوده طول موج، نوع نمونه، روش آزمون، حساسیت مورد نیاز و الزامات کنترل کیفیت بستگی دارد. در برخی کاربردها، اندازهگیری در ناحیه فرابنفش ضروری است؛ اما در برخی آزمونهای رنگی، یک اسپکتروفوتومتر VIS نیز ممکن است کافی باشد. بنابراین، انتخاب دستگاه باید بر اساس روشهای واقعی آزمایشگاه انجام شود.
۶.۱ آزمایشگاههای شیمی و شیمی تجزیه
در آزمایشگاههای شیمی و شیمی تجزیه، اسپکتروفوتومتر UV-Vis یکی از ابزارهای رایج برای تعیین غلظت مواد، تهیه منحنی کالیبراسیون، بررسی واکنشهای شیمیایی و تحلیل کمی نمونههاست. بسیاری از روشهای جذبسنجی برای اندازهگیری یونهای فلزی، ترکیبات آلی، رنگها و معرفهای شیمیایی بر پایه اندازهگیری جذب در یک طول موج مشخص انجام میشوند.
در این کاربردها، آمادهسازی صحیح نمونه اهمیت زیادی دارد. برای مثال، توزین دقیق ماده استاندارد یا نمونه پیش از تهیه محلول میتواند مستقیماً بر غلظت نهایی اثر بگذارد. به همین دلیل، استفاده از ترازو آزمایشگاهی مناسب و کنترلشده در کنار اسپکتروفوتومتر UV-Vis اهمیت دارد.
در شیمی تجزیه، اسپکتروفوتومتر UV-Vis معمولاً برای اندازهگیریهای سریع، مقایسه نمونهها، تعیین طول موج بیشینه جذب و کنترل روند واکنش به کار میرود. با این حال، اعتبار نتیجه به عواملی مانند انتخاب Blank، کیفیت کووت، محدوده خطی روش و کالیبراسیون دستگاه وابسته است.
۶.۲ صنایع دارویی و کنترل کیفیت
در صنایع داروسازی، اسپکتروفوتومتر UV-Vis برای کنترل کیفیت مواد اولیه، مواد مؤثره دارویی، محصولات نهایی و مطالعات پایداری استفاده میشود. بسیاری از ترکیبات دارویی در ناحیه UV یا مرئی جذب دارند و میتوان آنها را با روشهای جذبسنجی بررسی کرد.
از این دستگاه میتوان برای تعیین مقدار ماده مؤثره، بررسی یکنواختی، ارزیابی تخریب یا پایش تغییرات فرمولاسیون استفاده کرد؛ البته در کاربردهای رسمی و حساس، روش آزمون باید اعتبارسنجی شده باشد و الزامات مستندسازی، کالیبراسیون و کنترل کیفیت رعایت شود.
در آزمایشگاههای دارویی، دقت طول موج، دقت فتومتریک، پایداری خط پایه، قابلیت مستندسازی دادهها و دسترسی به خدمات کالیبراسیون از معیارهای مهم انتخاب دستگاه هستند.
۶.۳ زیستشناسی، بیوتکنولوژی و آزمایشگاههای مولکولی
در آزمایشگاههای زیستشناسی مولکولی و بیوتکنولوژی، از اسپکتروفوتومتر UV-Vis برای اندازهگیری غلظت و بررسی خلوص DNA، RNA و پروتئین استفاده میشود. برای مثال، اندازهگیری جذب در ۲۶۰ نانومتر برای اسیدهای نوکلئیک و نسبتهای جذبی مانند 260/280 در بسیاری از کاربردهای زیستی رایج است.
در این حوزه، دستگاههای میکروولوم اهمیت ویژهای دارند، زیرا امکان اندازهگیری حجمهای بسیار کم نمونه را فراهم میکنند. با این حال، تمیزی سطح اندازهگیری، تبخیر نمونه، آلودگی متقاطع و انتخاب درست Blank در دقت نتایج بسیار مهم است.
برای آزمایشگاههایی که فقط با نمونههای زیستی کمحجم کار میکنند، مدلهای میکروولوم ممکن است انتخاب مناسبی باشند. اما اگر آزمایشگاه علاوه بر نمونههای زیستی، آزمونهای عمومی UV-Vis نیز انجام میدهد، باید دستگاهی انتخاب شود که از نظر محدوده طول موج، نوع نمونهگذاری و نرمافزار پاسخگوی هر دو نیاز باشد.
۶.۴ صنایع غذایی و کشاورزی
در صنایع غذایی و کشاورزی، اسپکتروفوتومتر UV-Vis برای کنترل کیفیت مواد غذایی، اندازهگیری رنگدانهها، بررسی ترکیبات آنتیاکسیدانی، تعیین برخی ویتامینها، مواد افزودنی یا ترکیبات شاخص استفاده میشود.
بسیاری از آزمونهای این حوزه بر پایه ایجاد رنگ و اندازهگیری جذب در محدوده مرئی انجام میشوند. در چنین مواردی، گاهی یک اسپکتروفوتومتر VIS نیز میتواند کافی باشد؛ اما اگر روش آزمون شامل اندازهگیری در ناحیه فرابنفش باشد، دستگاه UV-Vis لازم است.
نمونههای غذایی معمولاً مات، رنگی، پیچیده یا دارای ذرات معلق هستند. بنابراین، آمادهسازی نمونه، صافسازی، استخراج، رقیقسازی و انتخاب Blank مناسب در این حوزه اهمیت زیادی دارد.
۶.۵ آزمایشگاههای آب، پساب و محیط زیست
در آزمایشگاههای محیط زیست و کنترل کیفیت آب، اسپکتروفوتومتر UV-Vis برای اندازهگیری برخی آلایندهها، یونها و ترکیبات شیمیایی مانند نیترات، فسفات، آمونیاک، فلزات و ترکیبات رنگزا استفاده میشود. بسیاری از روشهای پایش آب و پساب بر پایه واکنش رنگی و اندازهگیری جذب انجام میشوند.
در این حوزه، اسپکتروفوتومتر معمولاً در کنار دستگاههای دیگری مانند pH متر آزمایشگاهی و EC متر آزمایشگاهی استفاده میشود. pH و هدایت الکتریکی اطلاعات پایهای درباره وضعیت شیمیایی نمونه آب میدهند، در حالی که UV-Vis میتواند برای اندازهگیری ترکیبات خاص به کار رود.
نمونههای آب و پساب ممکن است کدورت، رنگ زمینه، ذرات معلق یا مواد مزاحم داشته باشند. این عوامل میتوانند روی جذب اندازهگیریشده اثر بگذارند. بنابراین، آمادهسازی نمونه و کنترل تداخلها در این کاربردها اهمیت زیادی دارد.
۶.۶ آزمایشگاههای آموزشی و پژوهشی
در آزمایشگاههای آموزشی، اسپکتروفوتومتر UV-Vis برای آموزش مفاهیمی مانند جذب نور، عبور نور، قانون بیر-لامبرت، منحنی کالیبراسیون، طول موج بیشینه جذب و تحلیل کمی استفاده میشود. این دستگاه به دانشجویان کمک میکند ارتباط میان دادههای نوری و غلظت محلول را بهصورت عملی درک کنند.
در آزمایشگاههای پژوهشی، این دستگاه برای بررسی رفتار نوری ترکیبات، پایش واکنشها، مقایسه نمونهها، توسعه روشهای تحلیلی و تحلیل اولیه مواد استفاده میشود. در این کاربردها، انعطافپذیری نرمافزار، امکان ثبت طیف، خروجی داده و کنترل دقیق شرایط اندازهگیری اهمیت بیشتری پیدا میکند.
۶.۷ جمعبندی کاربردها
گستردگی کاربردهای اسپکتروفوتومتر UV-Vis باعث شده است این دستگاه در طیف وسیعی از آزمایشگاهها جایگاه ثابت داشته باشد. با این حال، نوع دستگاه باید با کاربرد واقعی هماهنگ باشد. برای برخی آزمونهای رنگی، دستگاه VIS کافی است؛ اما برای روشهای نیازمند طول موج فرابنفش، دستگاه UV-Vis ضروری خواهد بود.
در هر حوزه، اعتبار نتیجه فقط به خرید دستگاه مناسب وابسته نیست. آمادهسازی نمونه، انتخاب طول موج، نوع کووت، Blank، کالیبراسیون، کنترل کیفیت و مهارت کاربر همگی در قابل اعتماد بودن دادههای نهایی نقش دارند.
۷. مزایا و محدودیتهای اسپکتروفوتومتر UV-Vis
اسپکتروفوتومتر UV-Vis یکی از رایجترین و مفیدترین ابزارهای آنالیز نوری در آزمایشگاه است. این دستگاه در مقایسه با بسیاری از روشهای دستگاهی، کاربری سادهتر، سرعت بالاتر و هزینه عملیاتی کمتری دارد. با این حال، مانند هر روش اندازهگیری، محدودیتهایی هم دارد و برای همه نمونهها یا همه آزمونها مناسب نیست.
شناخت مزایا و محدودیتهای این دستگاه به کاربر کمک میکند تصمیم بگیرد چه زمانی UV-Vis انتخاب مناسبی است، چه زمانی یک دستگاه VIS کافی است و چه زمانی باید از روشهای تحلیلی دیگر استفاده شود.
۷.۱ مزایای اسپکتروفوتومتر UV-Vis
یکی از مهمترین مزایای اسپکتروفوتومتر UV-Vis، سرعت بالای اندازهگیری است. در بسیاری از روشها، پس از آمادهسازی نمونه و تنظیم Blank، اندازهگیری جذب در چند ثانیه انجام میشود. این ویژگی برای آزمایشگاههایی که تعداد نمونه زیاد دارند، اهمیت زیادی دارد.
مزیت دیگر، امکان تحلیل کمی با استفاده از منحنی کالیبراسیون است. اگر ماده مورد نظر در طول موج انتخابشده جذب مناسبی داشته باشد و رابطه جذب با غلظت در محدوده روش خطی باشد، میتوان از دستگاه برای تخمین یا اندازهگیری غلظت استفاده کرد.
اسپکتروفوتومتر UV-Vis همچنین برای بررسی طیف جذبی نمونه مفید است. کاربر میتواند طول موج بیشینه جذب (λmax) را پیدا کند، رفتار نوری ماده را بررسی کند یا تغییرات جذب را در طول زمان دنبال کند.
از نظر کاربری، بسیاری از دستگاههای UV-Vis نسبت به روشهای پیچیدهتر مانند کروماتوگرافی یا طیفسنجیهای پیشرفته، آموزش سادهتری دارند و برای کاربردهای آموزشی، کنترل کیفیت و آزمونهای روتین مناسباند.
مزایای اصلی اسپکتروفوتومتر UV-Vis را میتوان اینگونه خلاصه کرد:
- سرعت بالا در اندازهگیری جذب و ثبت نتیجه
- مصرف نسبتاً کم نمونه و معرف
- امکان اندازهگیری کمی با استفاده از منحنی کالیبراسیون
- قابلیت بررسی طیف جذبی و تعیین طول موج بیشینه جذب
- کاربرد گسترده در شیمی، داروسازی، زیستشناسی، غذا، آب و محیط زیست
- کاربری نسبتاً ساده در مقایسه با بسیاری از روشهای تحلیلی پیشرفته
- امکان استفاده در آزمایشگاههای آموزشی، پژوهشی و کنترل کیفیت
۷.۲ محدودیتهای اسپکتروفوتومتر UV-Vis
نخستین محدودیت این است که همه مواد در محدوده UV-Vis جذب مناسبی ندارند. اگر ماده مورد نظر در ناحیه فرابنفش یا مرئی جذب قابل اندازهگیری نداشته باشد، نمیتوان آن را مستقیماً با این روش اندازهگیری کرد؛ مگر اینکه با واکنش شیمیایی، مشتقسازی یا ایجاد رنگ، جذب قابل سنجش ایجاد شود.
محدودیت دیگر، وابستگی شدید نتیجه به شفافیت نمونه است. اسپکتروفوتومتر UV-Vis برای نمونههای شفاف یا محلولهای آمادهشده مناسبتر است. نمونههای کدر، دارای ذرات معلق، رسوب، حباب یا پراکندگی نور میتوانند جذب ظاهری ایجاد کنند و نتیجه را از مقدار واقعی دور کنند.
این دستگاه همچنین نسبت به تداخلهای شیمیایی و طیفی حساس است. اگر چند ترکیب در یک طول موج جذب داشته باشند، دستگاه الزاماً نمیتواند سهم هر ترکیب را جدا کند. در چنین شرایطی، جذب اندازهگیریشده ممکن است مجموع اثر چند ماده باشد، نه فقط ماده هدف.
قانون بیر-لامبرت نیز فقط در محدوده مشخصی معتبر است. در غلظتهای بسیار بالا، جذب زیاد، وجود نور سرگردان، تغییر ترکیب شیمیایی نمونه یا برهمکنش بین مولکولها میتواند باعث خروج از خطی بودن شود. به همین دلیل، رقیقسازی نمونه و کنترل محدوده خطی روش اهمیت زیادی دارد.
محدودیت مهم دیگر، وابستگی نتیجه به کیفیت کووت، Blank و آمادهسازی نمونه است. کووت کثیف، اثر انگشت، حباب، جهت نادرست کووت، حلال نامناسب یا Blank اشتباه میتواند باعث خطاهای قابل توجه شود.
محدودیتهای اصلی اسپکتروفوتومتر UV-Vis عبارتاند از:
- نیاز به جذب مناسب ماده در محدوده UV یا Visible
- حساسیت به کدورت، ذرات معلق، حباب و پراکندگی نور
- احتمال تداخل ترکیباتی که در طول موج مشابه جذب دارند
- محدود بودن اعتبار قانون بیر-لامبرت به محدوده خطی روش
- وابستگی زیاد به انتخاب Blank، طول موج و کیفیت کووت
- نیاز به آمادهسازی صحیح نمونه، رقیقسازی و کنترل شرایط آزمون
- محدودیت دستگاههای VIS برای آزمونهای نیازمند ناحیه فرابنفش
۷.۳ چه زمانی UV-Vis انتخاب مناسبی است؟
اسپکتروفوتومتر UV-Vis زمانی انتخاب مناسبی است که ماده هدف در محدوده فرابنفش یا مرئی جذب قابل اندازهگیری داشته باشد، نمونه قابل شفافسازی یا آمادهسازی باشد و روش آزمون امکان ایجاد رابطه معتبر بین جذب و غلظت را فراهم کند.
این دستگاه برای اندازهگیریهای روتین، کنترل کیفیت، تهیه منحنی کالیبراسیون، بررسی طیف جذبی، پایش واکنشها و آموزش مفاهیم جذبسنجی بسیار مناسب است. همچنین زمانی که آزمون در ناحیه فرابنفش انجام میشود، استفاده از دستگاه UV-Vis نسبت به دستگاه VIS ضروری خواهد بود.
۷.۴ چه زمانی دستگاه VIS کافی است؟
اگر همه آزمونهای آزمایشگاه در محدوده نور مرئی انجام میشوند و روشها به طول موجهای فرابنفش نیاز ندارند، یک اسپکتروفوتومتر VIS میتواند گزینهای اقتصادیتر و سادهتر باشد. بسیاری از آزمونهای رنگی، آموزشی و برخی آزمونهای کنترل کیفیت در محدوده مرئی انجام میشوند.
با این حال، پیش از خرید دستگاه VIS باید مطمئن شد که روشهای فعلی و احتمالی آینده آزمایشگاه به محدوده UV نیاز ندارند. اگر حتی بخشی از آزمونها در ناحیه زیر ۴۰۰ نانومتر انجام میشود، دستگاه VIS پاسخگوی آن نیاز نخواهد بود.
۷.۵ چه زمانی باید به روشهای دیگر فکر کرد؟
اگر نمونه بسیار پیچیده باشد، چند ترکیب مزاحم در طول موج مشابه جذب داشته باشند، حساسیت روش UV-Vis کافی نباشد یا نیاز به جداسازی ترکیبات وجود داشته باشد، ممکن است روشهای دیگری مانند کروماتوگرافی، فلورسانس، جذب اتمی یا روشهای پیشرفتهتر مناسبتر باشند.
همچنین اگر نمونه کدر، بسیار رنگی، دارای ذرات معلق یا ناپایدار باشد، باید ابتدا روش آمادهسازی نمونه بررسی شود. در برخی موارد، مشکل با صافسازی، استخراج، رقیقسازی یا انتخاب Blank مناسب حل میشود؛ اما در برخی شرایط، خود روش UV-Vis انتخاب مناسبی نیست.
۷.۶ جمعبندی مزایا و محدودیتها
اسپکتروفوتومتر UV-Vis دستگاهی سریع، کاربردی و گسترده برای اندازهگیری جذب نور و تحلیل کمی بسیاری از نمونههاست. اما نتیجه معتبر فقط زمانی به دست میآید که نمونه، طول موج، Blank، کووت، محدوده خطی و وضعیت دستگاه بهدرستی کنترل شوند.
بنابراین، این دستگاه نه یک ابزار کاملاً عمومی برای همه نمونههاست و نه فقط یک دستگاه ساده برای خواندن عدد جذب. UV-Vis زمانی بهترین عملکرد را دارد که روش آزمون، آمادهسازی نمونه و کنترل کیفیت اندازهگیری با اصول علمی آن هماهنگ باشد.
۸. کالیبراسیون اسپکتروفوتومتر UV-Vis
کالیبراسیون اسپکتروفوتومتر UV-Vis یکی از بخشهای مهم مدیریت کیفیت در آزمایشگاه است. هدف از کالیبراسیون این است که مشخص شود دستگاه در شرایط مشخص، طول موج، جذب، عبور نور و سایر پارامترهای عملکردی را تا چه حد درست و قابل اعتماد اندازهگیری میکند.
در کار روزمره، گاهی کالیبراسیون دستگاه با تهیه منحنی کالیبراسیون روش آزمون اشتباه گرفته میشود. این دو مفهوم به هم مرتبطاند، اما یکسان نیستند. کالیبراسیون یا کنترل عملکرد دستگاه، وضعیت خود اسپکتروفوتومتر را بررسی میکند؛ اما منحنی کالیبراسیون روش، رابطه بین جذب و غلظت استانداردهای یک ماده مشخص را نشان میدهد.
۸.۱ تفاوت کالیبراسیون دستگاه و منحنی کالیبراسیون روش
کالیبراسیون دستگاه به بررسی عملکرد خود اسپکتروفوتومتر مربوط است. در این فرایند، پارامترهایی مانند دقت طول موج، دقت فتومتریک، نور سرگردان، پایداری خط پایه، نویز و عملکرد کلی دستگاه با استفاده از فیلترها، محلولهای مرجع یا روشهای استاندارد کنترل میشوند.
منحنی کالیبراسیون روش به آزمون تحلیلی مربوط است. در این حالت، چند محلول استاندارد با غلظت معلوم تهیه میشود، جذب آنها در طول موج مشخص اندازهگیری میشود و سپس رابطه بین جذب و غلظت رسم میشود. از این منحنی برای تعیین غلظت نمونه مجهول استفاده میشود.
به بیان ساده، کالیبراسیون دستگاه پاسخ میدهد که «آیا دستگاه درست کار میکند؟»؛ اما منحنی کالیبراسیون روش پاسخ میدهد که «در این روش خاص، جذب اندازهگیریشده چگونه به غلظت تبدیل میشود؟»
۸.۲ کالیبراسیون یا کنترل دقت طول موج
دقت طول موج یکی از مهمترین پارامترهای عملکرد اسپکتروفوتومتر UV-Vis است. اگر دستگاه طول موج انتخابشده را با خطا اعمال کند، مقدار جذب اندازهگیریشده میتواند تغییر کند؛ بهویژه زمانی که اندازهگیری نزدیک به طول موج بیشینه جذب (λmax) انجام میشود.
برای کنترل دقت طول موج، معمولاً از مواد یا فیلترهایی استفاده میشود که پیکهای جذبی مشخص و شناختهشده دارند. نمونههایی مانند فیلتر اکسید هولمیوم، محلولهای مرجع یا فیلترهای تأییدشده میتوانند برای بررسی صحت طول موج به کار روند.
در این آزمون، دستگاه در محدوده طول موجهای مشخص اسکن میشود و موقعیت پیکهای مشاهدهشده با مقادیر مرجع مقایسه میشود. اگر اختلاف از حدود مجاز فراتر رود، دستگاه ممکن است نیاز به سرویس، تنظیم یا بررسی تخصصی داشته باشد.
۸.۳ کالیبراسیون یا کنترل دقت فتومتریک
دقت فتومتریک نشان میدهد دستگاه مقدار جذب یا عبور نور را تا چه حد درست اندازهگیری میکند. این پارامتر برای اندازهگیریهای کمی بسیار مهم است، زیرا خطا در جذب میتواند مستقیماً باعث خطا در محاسبه غلظت شود.
کنترل دقت فتومتریک معمولاً با فیلترهای نوری یا محلولهای مرجع انجام میشود که مقدار جذب آنها در طول موجهای مشخص، از قبل تعیین شده است. دستگاه مقدار جذب این مرجعها را اندازهگیری میکند و نتیجه با مقدار گواهیشده یا مقدار مرجع مقایسه میشود.
اگر خطای فتومتریک زیاد باشد، نتایج کمی دستگاه قابل اعتماد نخواهد بود؛ حتی اگر طول موج بهدرستی انتخاب شده باشد. در چنین شرایطی، باید مسیر نوری، منبع نور، آشکارساز، تمیزی محفظه نمونه و وضعیت کالیبراسیون بررسی شود.
۸.۴ کنترل نور سرگردان
نور سرگردان یا Stray Light یکی از عوامل مهم خطا در اسپکتروفوتومتر UV-Vis است. این نور، خارج از طول موج انتخابشده به آشکارساز میرسد و میتواند باعث شود جذب واقعی نمونه کمتر از مقدار واقعی گزارش شود.
اثر نور سرگردان معمولاً در جذبهای بالا بیشتر دیده میشود؛ زیرا در این شرایط نور واقعی عبوری از نمونه بسیار کم است و حتی مقدار کمی نور مزاحم میتواند نتیجه را تغییر دهد.
کنترل نور سرگردان معمولاً با محلولها یا فیلترهایی انجام میشود که در یک طول موج مشخص باید تقریباً تمام نور را جذب کنند. اگر دستگاه همچنان عبور قابل توجهی نشان دهد، احتمال وجود نور سرگردان یا مشکل در مسیر اپتیکی مطرح میشود.
۸.۵ کنترل خط پایه، نویز و پایداری دستگاه
خط پایه در اسپکتروفوتومتر نشاندهنده پاسخ دستگاه در شرایطی است که تغییر واقعی در نمونه وجود ندارد. اگر خط پایه ناپایدار باشد، اسکن طیفی، اندازهگیری جذبهای کم یا مقایسه نمونهها میتواند دچار خطا شود.
نویز نیز به نوسانهای ناخواسته سیگنال گفته میشود. نویز بالا ممکن است به علت فرسودگی منبع نور، مشکل آشکارساز، آلودگی مسیر نوری، شرایط محیطی نامناسب، نوسان برق یا گرم نشدن کافی دستگاه ایجاد شود.
در کنترل عملکرد، معمولاً دستگاه پس از گرم شدن کافی، در محدوده مشخصی اسکن میشود و پایداری خط پایه، میزان نویز و تکرارپذیری پاسخ بررسی میشود. این آزمونها بهویژه برای دستگاههایی که در پژوهش، کنترل کیفیت یا روشهای حساس استفاده میشوند اهمیت دارند.
۸.۶ تهیه منحنی کالیبراسیون برای اندازهگیری کمی
برای اندازهگیری کمی با اسپکتروفوتومتر UV-Vis، معمولاً لازم است منحنی کالیبراسیون روش تهیه شود. در این کار، چند محلول استاندارد با غلظت معلوم آماده میشود و جذب آنها در طول موج مشخص اندازهگیری میشود.
سپس نمودار جذب بر حسب غلظت رسم میشود. اگر رابطه در محدوده مورد استفاده خطی باشد، میتوان غلظت نمونه مجهول را بر اساس جذب اندازهگیریشده محاسبه کرد.
در تهیه منحنی کالیبراسیون باید به چند نکته توجه شود:
- استانداردها باید با دقت و با مواد معتبر تهیه شوند.
- غلظت استانداردها باید محدوده مورد انتظار نمونهها را پوشش دهد.
- Blank باید مطابق روش آزمون و زمینه نمونه انتخاب شود.
- جذب استانداردها باید در محدوده خطی قانون بیر-لامبرت قرار داشته باشد.
- نمونههای مجهول بهتر است در همان محدوده غلظتی استانداردها اندازهگیری شوند.
- در صورت خروج جذب از محدوده خطی، نمونه باید رقیقسازی یا روش اصلاح شود.
۸.۷ چه زمانی باید دستگاه کنترل یا کالیبره شود؟
فاصله زمانی کالیبراسیون یا کنترل عملکرد اسپکتروفوتومتر به نوع دستگاه، میزان استفاده، حساسیت آزمونها، الزامات سیستم کیفیت، توصیه سازنده و شرایط آزمایشگاه بستگی دارد. با این حال، در شرایط زیر باید کنترل عملکرد دستگاه جدیتر گرفته شود:
- پس از نصب اولیه دستگاه
- پس از جابهجایی دستگاه
- پس از تعویض لامپ یا قطعات اپتیکی
- پس از سرویس یا تعمیر دستگاه
- پس از مشاهده نوسان غیرعادی، خط پایه ناپایدار یا نتایج غیرتکرارپذیر
- پیش از اجرای روشهای حساس، رسمی یا دارای الزامات کیفی
- در بازههای دورهای تعریفشده در روش اجرایی آزمایشگاه
۸.۸ مستندسازی کالیبراسیون و کنترل عملکرد
در آزمایشگاههای دارای سیستم کیفیت، نتایج کالیبراسیون و کنترل عملکرد باید مستند شوند. این مستندات نشان میدهند دستگاه در زمان انجام آزمون، در وضعیت قابل قبول قرار داشته است.
یک ثبت مناسب میتواند شامل تاریخ، نام کاربر، مدل و شماره سریال دستگاه، نوع آزمون کنترل عملکرد، مشخصات ماده یا فیلتر مرجع، نتایج مشاهدهشده، حدود پذیرش، وضعیت قبولی یا عدم قبولی و اقدامات اصلاحی باشد.
مستندسازی منظم باعث میشود در صورت مشاهده خطا در نتایج، بتوان سابقه عملکرد دستگاه را بررسی کرد. همچنین این کار برای ممیزی، کنترل کیفیت، ردیابی دادهها و تصمیمگیری درباره سرویس یا تعویض قطعات اهمیت دارد.
۸.۹ جمعبندی کالیبراسیون
کالیبراسیون اسپکتروفوتومتر UV-Vis فقط به تهیه منحنی کالیبراسیون برای یک ماده خاص محدود نمیشود. دستگاه باید از نظر طول موج، پاسخ فتومتریک، نور سرگردان، خط پایه، نویز و پایداری نیز کنترل شود.
از طرف دیگر، حتی اگر دستگاه از نظر فنی سالم و کالیبره باشد، نتیجه یک آزمون کمی فقط زمانی معتبر است که منحنی کالیبراسیون روش، استانداردها، Blank، کووت، آمادهسازی نمونه و محدوده خطی بهدرستی کنترل شده باشند.
۹. نگهداری صحیح و شرایط بهرهبرداری مناسب
عملکرد قابل اعتماد اسپکتروفوتومتر UV-Vis فقط به کیفیت ساخت دستگاه وابسته نیست. حتی یک دستگاه دقیق و پیشرفته نیز اگر در محل نامناسب نصب شود، با کووت آلوده استفاده شود، زمان کافی برای پایدار شدن نداشته باشد یا بهدرستی تمیز و کنترل نشود، میتواند نتایج ناپایدار یا نادرست تولید کند.
نگهداری صحیح اسپکتروفوتومتر شامل کنترل محل نصب، شرایط محیطی، وضعیت منبع نور، تمیزی کووت و محفظه نمونه، روش درست کار با Blank و نمونه، کنترل دورهای عملکرد و مستندسازی وضعیت دستگاه است.
۹.۱ محل نصب مناسب
اسپکتروفوتومتر باید روی سطحی ثابت، محکم، افقی و دور از لرزش قرار گیرد. لرزش میز، نزدیکی به سانتریفیوژ، شیکر، پمپ خلأ یا دستگاههای پرارتعاش میتواند روی مسیر نوری و پایداری سیگنال اثر بگذارد.
محل نصب باید از تابش مستقیم خورشید، جریان شدید هوا، گردوغبار، رطوبت زیاد و تغییرات ناگهانی دما دور باشد. قرار دادن دستگاه نزدیک پنجره، کولر، هود، منبع گرما یا مسیر رفتوآمد زیاد میتواند باعث ناپایداری خط پایه و افزایش نویز شود.
همچنین بهتر است فضای کافی در اطراف دستگاه وجود داشته باشد تا تهویه دستگاه مختل نشود و کاربر بتواند بدون فشار آوردن به کابلها، درپوشها یا محفظه نمونه با دستگاه کار کند.
۹.۲ زمان گرم شدن و پایدار شدن دستگاه
بسیاری از اسپکتروفوتومترها پیش از شروع اندازهگیری دقیق، به زمان گرم شدن و پایدار شدن نیاز دارند. در این مدت، منبع نور، آشکارساز و مدارهای داخلی دستگاه به شرایط پایدار نزدیک میشوند.
اگر اندازهگیری بلافاصله پس از روشن کردن دستگاه انجام شود، ممکن است خط پایه ناپایدار، جذب غیرواقعی یا تکرارپذیری ضعیف مشاهده شود. زمان لازم برای گرم شدن دستگاه به مدل، نوع منبع نور و توصیه سازنده بستگی دارد.
در روشهای حساس یا آزمونهای کنترل کیفیت، بهتر است زمان گرم شدن دستگاه در روش اجرایی آزمایشگاه مشخص و رعایت شود.
۹.۳ مراقبت از منبع نور
منبع نور یکی از بخشهای مصرفی و حساس اسپکتروفوتومتر UV-Vis است. کاهش شدت نور، افزایش نویز، دشواری در تنظیم خط پایه، خطای کالیبراسیون یا ناپایداری جذب میتواند از نشانههای فرسودگی یا مشکل در لامپ باشد.
در دستگاههای UV-Vis، معمولاً برای ناحیه UV از لامپ دوتریوم و برای ناحیه مرئی از لامپ تنگستن-هالوژن یا منابع مشابه استفاده میشود. در دستگاههای VIS، معمولاً فقط منبع مناسب ناحیه مرئی وجود دارد.
روشن و خاموش کردنهای مکرر، استفاده طولانیمدت، آلودگی مسیر نوری و شرایط محیطی نامناسب میتواند بر عمر منبع نور اثر بگذارد. تعویض لامپ باید مطابق دستورالعمل سازنده انجام شود و پس از تعویض، کنترل عملکرد یا کالیبراسیون مرتبط با دستگاه جدی گرفته شود.
۹.۴ نگهداری و تمیزکاری کووت
کووت بخش بسیار مهمی از فرآیند اندازهگیری است. کووت کثیف، خشدار، دارای اثر انگشت، حباب، قطره روی سطح خارجی یا باقیمانده نمونه قبلی میتواند باعث خطا در جذب شود.
برای اندازهگیری در محدوده UV، معمولاً باید از کووت کوارتز استفاده شود. کووتهای شیشهای یا بسیاری از کووتهای پلاستیکی برای ناحیه فرابنفش مناسب نیستند، زیرا خودشان در این محدوده جذب دارند. در محدوده مرئی، بسته به روش آزمون و نوع نمونه، ممکن است کووت شیشهای یا پلاستیکی مناسب نیز قابل استفاده باشد.
نکات مهم در کار با کووت عبارتاند از:
- سطوح نوری کووت با دست لمس نشوند.
- پیش از اندازهگیری، سطح خارجی کووت با دستمال بدون پرز تمیز شود.
- کووت ترکخورده، خشدار یا مات استفاده نشود.
- حبابهای داخل کووت پیش از اندازهگیری حذف شوند.
- کووت تا ارتفاع مناسب و یکنواخت پر شود.
- جهت قرارگیری کووت تا حد امکان در اندازهگیریهای تکراری ثابت بماند.
- پس از استفاده، کووت با روش مناسب شسته، خشک و در جعبه تمیز نگهداری شود.
۹.۵ آمادهسازی و handling نمونه
نمونه باید با روش مناسب آماده شود تا نتیجه اندازهگیری قابل اعتماد باشد. وجود ذرات معلق، کدورت، رسوب، حباب، رنگ زمینه مزاحم یا غلظت بیش از حد میتواند باعث خطای اندازهگیری شود.
در صورت نیاز، نمونه باید صافسازی، سانتریفیوژ، رقیقسازی یا طبق روش آزمون آماده شود. برای نمونههای ناپایدار، فرار یا حساس به نور، زمان بین آمادهسازی و اندازهگیری باید کنترل شود.
در آزمونهای کمی، غلظت نمونه باید در محدوده خطی منحنی کالیبراسیون قرار داشته باشد. اگر جذب نمونه بیش از حد بالا باشد، معمولاً بهتر است نمونه رقیق شود تا نتیجه در محدوده معتبر روش قرار گیرد.
۹.۶ انتخاب و کنترل Blank
Blank نقش مهمی در حذف اثر حلال، معرفها، کووت و زمینه نمونه دارد. Blank باید تا حد امکان مشابه زمینه نمونه باشد، اما ماده هدف یا ترکیب مورد اندازهگیری را نداشته باشد.
اگر Blank نادرست انتخاب شود، جذب زمینه بهدرستی حذف نمیشود و نتیجه نهایی میتواند کمتر یا بیشتر از مقدار واقعی گزارش شود. در آزمونهایی که از معرف رنگزا استفاده میشود، Blank باید مطابق دستورالعمل همان روش تهیه شود.
بهتر است برای Blank و نمونه از کووتهای مشابه استفاده شود و شرایط پر کردن، تمیزکاری و قرارگیری کووتها یکسان باشد.
۹.۷ تمیزکاری محفظه نمونه و بدنه دستگاه
محفظه نمونه باید تمیز، خشک و عاری از ریختگی محلول باشد. ریختن نمونه، حلال یا معرف داخل محفظه میتواند به قطعات داخلی، مسیر نوری یا نگهدارنده کووت آسیب بزند.
در صورت ریختن محلول، باید دستگاه خاموش شود و تمیزکاری مطابق دستورالعمل سازنده و اصول ایمنی انجام گیرد. استفاده از حلال نامناسب، پارچه بسیار خیس یا فشار مکانیکی زیاد میتواند به دستگاه آسیب وارد کند.
بدنه دستگاه نیز باید با پارچه نرم و مناسب تمیز شود. ورود گردوغبار، رطوبت یا بخارات خورنده به داخل دستگاه میتواند عمر قطعات نوری و الکترونیکی را کاهش دهد.
۹.۸ کنترل شرایط محیطی
دما، رطوبت، گردوغبار، نوسان برق و لرزش محیط میتوانند بر عملکرد اسپکتروفوتومتر اثر بگذارند. تغییرات دما ممکن است باعث ناپایداری خط پایه یا تغییر رفتار قطعات نوری و الکترونیکی شود.
رطوبت بالا میتواند به قطعات اپتیکی، مدارها و نمونههای حساس آسیب بزند. همچنین گردوغبار یا بخارات شیمیایی ممکن است روی مسیر نوری و قطعات داخلی بنشیند و کیفیت اندازهگیری را کاهش دهد.
در آزمایشگاههایی که دستگاه بهطور مداوم برای کنترل کیفیت استفاده میشود، بهتر است شرایط محیطی در محدوده توصیهشده سازنده نگهداری و در صورت نیاز ثبت شود.
۹.۹ مراقبت از نرمافزار، دادهها و روشها
در دستگاههای جدید، نرمافزار نقش مهمی در اجرای روشها، ذخیره نتایج، رسم طیف، تهیه منحنی کالیبراسیون و گزارشدهی دارد. حذف ناخواسته روشها، تغییر تنظیمات یا ورود نادرست دادهها میتواند باعث خطا در نتایج شود.
بهتر است روشهای مهم، فایلهای داده و تنظیمات دستگاه بهصورت منظم پشتیبانگیری شوند. در آزمایشگاههای دارای سیستم کیفیت، سطح دسترسی کاربران، ثبت تغییرات و نگهداری گزارشها اهمیت بیشتری دارد.
اگر دستگاه به رایانه متصل است، باید از سلامت کابلها، نرمافزار، درایورها و روش انتقال داده اطمینان حاصل شود. ثبت دستی نتایج نیز باید با دقت انجام شود تا خطای انسانی کاهش یابد.
۹.۱۰ مستندسازی نگهداری و سرویس
نگهداری و سرویس اسپکتروفوتومتر باید مستند شود. این مستندات میتواند شامل تاریخ روشنسازی و کنترل عملکرد، تمیزکاری، کالیبراسیون، تعویض لامپ، تعمیر، خطاهای مشاهدهشده و اقدامات اصلاحی باشد.
ثبت منظم این اطلاعات کمک میکند در صورت مشاهده نتایج غیرعادی، بتوان سابقه عملکرد دستگاه را بررسی کرد. همچنین مستندسازی برای ممیزی، کنترل کیفیت و تصمیمگیری درباره سرویس یا تعویض قطعات اهمیت دارد.
۹.۱۱ جمعبندی نگهداری
نگهداری صحیح اسپکتروفوتومتر UV-Vis ترکیبی از مراقبت فیزیکی، کنترل شرایط محیطی، استفاده درست از کووت و نمونه، کنترل Blank، پایش وضعیت منبع نور و مستندسازی عملکرد دستگاه است.
بسیاری از خطاهای رایج در اندازهگیری UV-Vis با رعایت همین اصول ساده کاهش مییابند. بنابراین، نگهداری دستگاه فقط یک کار جانبی نیست؛ بلکه بخشی از اعتبار نتایج آزمایشگاهی است.
۱۰. خطاهای رایج و عیبیابی اسپکتروفوتومتر UV-Vis
خطا در اسپکتروفوتومتر UV-Vis همیشه به معنی خرابی دستگاه نیست. در بسیاری از موارد، مشکل از کووت، Blank، آمادهسازی نمونه، انتخاب طول موج، کدورت نمونه، ناپایداری منبع نور یا شرایط محیطی ایجاد میشود. پیش از ارسال دستگاه برای تعمیر، بهتر است چند عامل ساده و رایج بررسی شوند.
۱۰.۱ خط پایه ناپایدار است یا نویز زیاد دیده میشود
ناپایداری خط پایه یا نویز زیاد میتواند باعث شود طیف نمونه قابل اعتماد نباشد یا مقدار جذب در اندازهگیریهای تکراری تغییر کند. این مشکل معمولاً به منبع نور، گرم نشدن کافی دستگاه، آلودگی مسیر نوری، شرایط محیطی یا کووت مربوط است.
راهکارهای پیشنهادی:
- اجازه دهید دستگاه مطابق دستورالعمل سازنده گرم و پایدار شود.
- از تمیز بودن کووت و محفظه نمونه مطمئن شوید.
- دستگاه را از لرزش، جریان هوا، نور مستقیم خورشید و تغییرات دمایی دور نگه دارید.
- Blank را دوباره اندازهگیری کنید و از درست بودن آن مطمئن شوید.
- اگر نویز ادامه داشت، وضعیت لامپ، آشکارساز و مسیر اپتیکی باید بررسی شود.
۱۰.۲ جذب نمونه غیرعادی یا بسیار بالا است
جذب بسیار بالا ممکن است به علت غلظت زیاد نمونه، کدورت، ذرات معلق، وجود حباب، آلودگی کووت، انتخاب Blank نامناسب یا خروج از محدوده خطی قانون بیر-لامبرت ایجاد شود.
در جذبهای بسیار بالا، نور عبوری از نمونه کم میشود و اثر نور سرگردان و نویز دستگاه بیشتر میتواند نتیجه را تحت تأثیر قرار دهد.
راهکارهای پیشنهادی:
- نمونه را رقیق کنید و دوباره اندازهگیری را انجام دهید.
- از شفاف بودن نمونه و نبود ذرات معلق یا رسوب مطمئن شوید.
- کووت را از نظر آلودگی، اثر انگشت، خط و خش یا حباب بررسی کنید.
- Blank را مطابق روش آزمون آماده کنید.
- بررسی کنید جذب نمونه در محدوده معتبر منحنی کالیبراسیون قرار دارد یا نه.
۱۰.۳ جذب بسیار کم است یا جذب قابل مشاهده نیست
اگر جذب نمونه بسیار کم است یا تقریباً جذب دیده نمیشود، ممکن است ماده هدف در طول موج انتخابشده جذب مناسبی نداشته باشد. همچنین احتمال دارد غلظت نمونه بسیار کم باشد، طول موج اشتباه انتخاب شده باشد یا روش آمادهسازی نمونه درست انجام نشده باشد.
راهکارهای پیشنهادی:
- طول موج اندازهگیری را بررسی کنید و در صورت نیاز طیف نمونه را اسکن کنید.
- طول موج بیشینه جذب (λmax) را شناسایی یا از روش آزمون معتبر استفاده کنید.
- غلظت نمونه و استانداردها را بررسی کنید.
- از درست بودن معرفها، زمان واکنش و شرایط آمادهسازی نمونه مطمئن شوید.
- اگر آزمون در ناحیه UV انجام میشود، مطمئن شوید دستگاه واقعاً UV-Vis است و فقط VIS نیست.
۱۰.۴ نتایج اندازهگیری تکرارپذیر نیستند
اگر یک نمونه یا استاندارد چند بار اندازهگیری شود اما نتایج اختلاف زیادی داشته باشند، ممکن است مشکل از کووت، نحوه قرار دادن آن، حباب، ناپایداری نمونه، تغییر دما، تبخیر، Blank یا ناپایداری دستگاه باشد.
راهکارهای پیشنهادی:
- در هر بار اندازهگیری، کووت را با جهت ثابت در دستگاه قرار دهید.
- سطح خارجی کووت را با دستمال بدون پرز تمیز کنید.
- حبابهای داخل کووت را حذف کنید.
- نمونه و Blank را تازه و مطابق روش آزمون آماده کنید.
- اجازه دهید دستگاه و نمونه به شرایط پایدار برسند.
- در صورت ادامه مشکل، کنترل عملکرد دستگاه و منبع نور انجام شود.
۱۰.۵ Blank یا صفر کردن دستگاه مشکل دارد
Blank نامناسب یکی از رایجترین منابع خطا در اندازهگیری UV-Vis است. اگر Blank فقط حلال باشد، اما نمونه دارای معرف، بافر یا زمینه پیچیده باشد، جذب زمینه بهدرستی حذف نمیشود.
همچنین اگر کووت Blank با کووت نمونه متفاوت باشد یا یکی از آنها آلوده، خشدار یا دارای حباب باشد، صفر کردن دستگاه نتیجه درستی نخواهد داد.
راهکارهای پیشنهادی:
- Blank را دقیقاً مطابق روش آزمون تهیه کنید.
- Blank باید همه اجزای زمینه را داشته باشد، بهجز ماده هدف.
- برای Blank و نمونه از کووتهای مشابه و تمیز استفاده کنید.
- پس از تغییر طول موج یا روش آزمون، Blank را دوباره اندازهگیری کنید.
- اگر جذب Blank غیرعادی است، حلال، معرفها و کووت را بررسی کنید.
۱۰.۶ کووت باعث خطا در اندازهگیری میشود
کووت آلوده، خشدار، نامناسب برای محدوده طول موج، دارای اثر انگشت یا حباب میتواند مقدار جذب را تغییر دهد. در اندازهگیریهای UV، استفاده از کووت نامناسب یکی از خطاهای مهم است؛ زیرا شیشه و بسیاری از پلاستیکها در ناحیه فرابنفش جذب دارند.
راهکارهای پیشنهادی:
- برای ناحیه UV از کووت کوارتز مناسب استفاده کنید.
- برای ناحیه مرئی، از کووت شیشهای یا پلاستیکی سازگار با روش آزمون استفاده کنید.
- سطوح نوری کووت را لمس نکنید.
- پیش از اندازهگیری، سطح خارجی کووت را تمیز کنید.
- کووتهای خشدار، مات یا ترکدار را کنار بگذارید.
- حبابهای داخل کووت را قبل از اندازهگیری حذف کنید.
۱۰.۷ پیک جذبی جابهجا شده یا طیف غیرعادی است
جابهجایی پیک جذبی یا غیرعادی بودن شکل طیف ممکن است به علت انتخاب نادرست Blank، خطای طول موج، تغییر pH، تغییر حلال، تخریب نمونه، واکنش ناقص، آلودگی یا مشکل در مونوکروماتور ایجاد شود.
در برخی نمونهها، تغییر محیط شیمیایی میتواند واقعاً باعث تغییر طیف شود. بنابراین، باید مشخص شود تغییر مشاهدهشده ناشی از خطای دستگاه است یا ناشی از تغییر واقعی نمونه.
راهکارهای پیشنهادی:
- طیف استاندارد یا نمونه مرجع را با شرایط مشابه اندازهگیری کنید.
- pH، حلال، زمان واکنش و شرایط آمادهسازی نمونه را بررسی کنید.
- Blank را دوباره آماده و اندازهگیری کنید.
- دقت طول موج دستگاه را با کنترل عملکرد مناسب بررسی کنید.
- اگر پیکها بهطور مداوم جابهجا هستند، دستگاه نیاز به بررسی تخصصی دارد.
۱۰.۸ منحنی کالیبراسیون خطی نیست
غیرخطی شدن منحنی کالیبراسیون میتواند به علت غلظتهای بسیار بالا، استانداردهای نادرست، خطای رقیقسازی، آمادهسازی نامناسب معرف، انتخاب طول موج نادرست، کدورت نمونه یا خروج از محدوده معتبر قانون بیر-لامبرت باشد.
راهکارهای پیشنهادی:
- استانداردها را با دقت و از محلول مادر معتبر تهیه کنید.
- محدوده غلظتی استانداردها را کاهش دهید یا نمونهها را رقیق کنید.
- طول موج مناسب و λmax را بررسی کنید.
- از تازه بودن معرفها و کامل بودن واکنش اطمینان حاصل کنید.
- استانداردهای دارای جذب بسیار بالا را از محدوده خطی خارج در نظر بگیرید.
- کووت، Blank و روش آمادهسازی را کنترل کنید.
۱۰.۹ دستگاه پیام خطا میدهد یا کالیبراسیون انجام نمیشود
پیام خطا میتواند به علت مشکل در منبع نور، بسته نبودن در محفظه، خطای نرمافزار، ناپایداری دستگاه، آلودگی مسیر نوری، خرابی قطعه یا اجرای نادرست مرحله کالیبراسیون ایجاد شود.
راهکارهای پیشنهادی:
- پیام خطا را با دفترچه راهنمای همان مدل دستگاه بررسی کنید.
- دستگاه را خاموش و پس از چند دقیقه دوباره روشن کنید، مگر اینکه سازنده روش دیگری توصیه کرده باشد.
- از بسته بودن در محفظه نمونه و نبود کووت یا جسم اضافی در مسیر نوری مطمئن شوید.
- اجازه دهید دستگاه زمان کافی برای گرم شدن داشته باشد.
- اگر خطا پس از تعویض لامپ، جابهجایی یا سرویس ایجاد شده، کنترل عملکرد دستگاه لازم است.
- در صورت تکرار خطا، از دستکاری داخلی دستگاه خودداری کرده و با سرویسکار مجاز تماس بگیرید.
۱۰.۱۰ نتایج دستگاه VIS با انتظار روش سازگار نیست
اگر از دستگاه VIS استفاده میشود اما روش آزمون به طول موج فرابنفش نیاز دارد، نتیجه قابل اعتماد نخواهد بود. دستگاههای VIS فقط محدوده مرئی را پوشش میدهند و نمیتوانند اندازهگیریهای زیر حدود ۴۰۰ نانومتر را انجام دهند.
راهکارهای پیشنهادی:
- محدوده طول موج مورد نیاز روش آزمون را بررسی کنید.
- محدوده طول موج دستگاه را از کاتالوگ همان مدل کنترل کنید.
- اگر روش در ناحیه UV انجام میشود، از اسپکتروفوتومتر UV-Vis استفاده کنید.
- برای آزمونهای رنگی در محدوده مرئی، دستگاه VIS ممکن است کافی باشد؛ اما باید با روش آزمون سازگار باشد.
۱۱. راهنمای خرید اسپکتروفوتومتر UV-Vis
خرید اسپکتروفوتومتر باید بر اساس نیاز واقعی آزمایشگاه انجام شود، نه صرفاً بر اساس نام برند، ظاهر دستگاه، تعداد امکانات نرمافزاری یا قیمت پایینتر. دستگاهی که برای یک آزمایشگاه دارویی یا پژوهشی مناسب است، ممکن است برای یک آزمایشگاه آموزشی بیش از حد پیچیده و پرهزینه باشد. از طرف دیگر، یک دستگاه ساده VIS ممکن است برای آزمونهایی که به محدوده فرابنفش نیاز دارند کافی نباشد.
پیش از خرید، باید روشهای آزمون، محدوده طول موج مورد نیاز، نوع نمونه، تعداد نمونهها، سطح دقت، الزامات مستندسازی، امکان کالیبراسیون و خدمات پس از فروش بررسی شود.
۱۱.۱ ابتدا مشخص کنید UV-Vis لازم است یا VIS کافی است
نخستین پرسش هنگام خرید این است که آیا آزمایشگاه واقعاً به اندازهگیری در ناحیه فرابنفش نیاز دارد یا همه آزمونها در محدوده مرئی انجام میشوند.
اگر روشهای آزمایشگاه در طول موجهای کمتر از حدود ۴۰۰ نانومتر انجام میشوند، دستگاه VIS کافی نیست و باید اسپکتروفوتومتر UV-Vis انتخاب شود. برای مثال، برخی آزمونهای زیستی، دارویی و شیمی تجزیه در ناحیه UV انجام میشوند.
اما اگر کاربرد اصلی آزمایشگاه آزمونهای رنگی، آموزشی یا روشهایی است که فقط در محدوده مرئی انجام میشوند، یک اسپکتروفوتومتر VIS میتواند انتخاب اقتصادیتر و سادهتری باشد.
- برای آزمونهای فرابنفش، دستگاه UV-Vis لازم است.
- برای آزمونهای فقط مرئی، دستگاه VIS ممکن است کافی باشد.
- برای آزمایشگاههایی با روشهای متنوع یا توسعهپذیر، UV-Vis معمولاً انتخاب آیندهنگرانهتری است.
۱۱.۲ محدوده طول موج را از کاتالوگ بررسی کنید
عنوان دستگاه بهتنهایی کافی نیست. باید محدوده طول موج دقیق دستگاه در کاتالوگ همان مدل بررسی شود. برخی دستگاهها فقط محدوده مرئی را پوشش میدهند، برخی UV-Vis هستند و برخی مدلها محدودهای وسیعتر تا نزدیک مادون قرمز نزدیک را نیز پوشش میدهند.
برای بسیاری از دستگاههای UV-Vis، محدودهای نزدیک به ۱۹۰ تا ۱۱۰۰ نانومتر رایج است، اما این عدد برای همه مدلها یکسان نیست. در دستگاههای VIS، محدوده معمولاً در ناحیه مرئی قرار دارد و برای آزمونهای UV مناسب نیست.
هنگام بررسی کاتالوگ، فقط به بیشینه و کمینه طول موج توجه نکنید؛ دقت طول موج، تکرارپذیری طول موج، پهنای باند طیفی و نور سرگردان نیز در کیفیت اندازهگیری اثر دارند.
۱۱.۳ نوع طراحی نوری را متناسب با کاربرد انتخاب کنید
برای کاربردهای آموزشی، آزمونهای عمومی و اندازهگیریهای روتین، اسپکتروفوتومتر تکپرتویی میتواند انتخاب مناسبی باشد. این مدلها معمولاً سادهتر، اقتصادیتر و برای بسیاری از کاربردهای روزمره کافی هستند.
اگر آزمایشگاه به پایداری بیشتر، اندازهگیریهای طولانیتر، کنترل کیفیت دقیقتر یا کارهای پژوهشی نیاز دارد، مدل دوپرتویی میتواند انتخاب مناسبتری باشد. دستگاههای دوپرتویی با مقایسه مسیر نمونه و مرجع، اثر برخی نوسانات منبع نور را بهتر جبران میکنند.
اگر سرعت اسکن طیف یا پایش سریع تغییرات زمانی اهمیت دارد، دستگاههای آرایه دیودی یا مدلهایی با سرعت اسکن بالاتر باید بررسی شوند.
۱۱.۴ دقت فتومتریک، نور سرگردان و پایداری خط پایه را جدی بگیرید
در اندازهگیریهای کمی، دقت فتومتریک اهمیت زیادی دارد. اگر دستگاه جذب را با خطا اندازهگیری کند، غلظت محاسبهشده نیز دچار خطا خواهد شد. بنابراین، برای آزمایشگاههای کنترل کیفیت، دارویی، محیط زیست و پژوهشی، این مشخصه باید با دقت بررسی شود.
نور سرگردان نیز یکی از عوامل مهم خطا در جذبهای بالا و آزمونهای حساس است. هرچه نور سرگردان کمتر باشد، دستگاه در اندازهگیری جذبهای بالاتر و روشهای حساس عملکرد قابل اعتمادتری خواهد داشت.
پایداری خط پایه و میزان نویز نیز برای اسکن طیفی، اندازهگیری جذبهای کم و آزمونهای طولانی اهمیت دارد. اگر دستگاه خط پایه ناپایدار داشته باشد، تفسیر طیف و مقایسه نمونهها دشوار میشود.
۱۱.۵ نوع نمونه و روش نمونهگذاری را در نظر بگیرید
بیشتر اسپکتروفوتومترهای رومیزی برای کار با کووتهای استاندارد طراحی شدهاند. اگر نمونههای آزمایشگاه معمولاً محلولهای شفاف با حجم کافی هستند، مدلهای کووتی معمولی پاسخگوی نیاز خواهند بود.
اگر نمونهها بسیار کمحجم و ارزشمند هستند، مانند DNA، RNA یا برخی نمونههای زیستی، دستگاه میکروولوم میتواند مناسب باشد. این مدلها با حجم بسیار کم نمونه کار میکنند و برای آزمایشگاههای زیستشناسی مولکولی کاربرد زیادی دارند.
همچنین باید بررسی شود دستگاه از لوازم جانبی مورد نیاز آزمایشگاه پشتیبانی میکند یا نه؛ مانند هولدر کووت میکرو، سل جریاندار، نگهدارنده دماکنترلشده، کووتهای خاص یا ماژولهای نرمافزاری ویژه.
۱۱.۶ کووت و لوازم مصرفی را فراموش نکنید
کیفیت کووت بر نتیجه اندازهگیری اثر مستقیم دارد. برای اندازهگیری در ناحیه UV، معمولاً به کووت کوارتز نیاز است. اگر دستگاه UV-Vis خریداری شود اما کووت مناسب UV تهیه نشود، نتایج اندازهگیری در ناحیه فرابنفش قابل اعتماد نخواهد بود.
برای آزمونهای مرئی، بسته به روش و نوع نمونه، ممکن است کووت شیشهای یا پلاستیکی مناسب باشد. اما سازگاری کووت با طول موج، حلال، نوع نمونه و روش آزمون باید بررسی شود.
هنگام خرید، بهتر است هزینه و دسترسی به کووت، لامپ، فیلترهای مرجع، قطعات مصرفی، کابلها، چاپگر یا لوازم جانبی مورد نیاز نیز در نظر گرفته شود.
۱۱.۷ نرمافزار و مستندسازی را بر اساس نیاز آزمایشگاه انتخاب کنید
نرمافزار ساده و قابل فهم برای بسیاری از آزمایشگاهها از امکانات پیچیده اما دشوار مهمتر است. کاربر باید بتواند طول موج را انتخاب کند، Blank را تنظیم کند، جذب را بخواند، طیف را ثبت کند و در صورت نیاز منحنی کالیبراسیون تهیه کند.
در آزمایشگاههای کنترل کیفیت، دارویی یا دارای سیستم مدیریت کیفیت، امکاناتی مانند ذخیره داده، خروجی گرفتن از نتایج، چاپ گزارش، ثبت روشها، محدود کردن دسترسی کاربران و ردیابی تغییرات اهمیت بیشتری دارد.
اگر دادهها باید به رایانه، نرمافزار آزمایشگاهی یا سیستم مدیریت اطلاعات منتقل شوند، باید نوع خروجیها، فرمت فایلها و سازگاری نرمافزار پیش از خرید بررسی شود.
۱۱.۸ خدمات پس از فروش، کالیبراسیون و قطعات را بررسی کنید
اسپکتروفوتومتر دستگاهی است که در طول زمان به کنترل عملکرد، کالیبراسیون، سرویس و گاهی تعویض قطعات نیاز دارد. منبع نور، قطعات اپتیکی، کووتها، لوازم جانبی و نرمافزار باید در دسترس باشند.
پیش از خرید باید بررسی شود آیا خدمات نصب، آموزش، کالیبراسیون، سرویس، تأمین لامپ، تأمین قطعات و پشتیبانی نرمافزاری برای آن مدل در دسترس است یا نه. دستگاه ارزانتر اگر خدمات مناسبی نداشته باشد، ممکن است در بلندمدت هزینه و دردسر بیشتری ایجاد کند.
در آزمایشگاههایی که نتایج باید قابل ردیابی و ممیزیپذیر باشند، امکان دریافت گواهی کالیبراسیون معتبر و اجرای کنترل عملکرد دورهای اهمیت زیادی دارد.
۱۱.۹ از خرید بیش از حد پیچیده یا کمتر از نیاز واقعی پرهیز کنید
یکی از خطاهای رایج، خرید دستگاهی بسیار پیشرفتهتر از نیاز واقعی آزمایشگاه است. چنین دستگاهی ممکن است هزینه بالاتر، آموزش بیشتر، نگهداری حساستر و امکاناتی داشته باشد که هرگز استفاده نمیشوند.
خطای رایج دیگر، خرید دستگاهی سادهتر از نیاز آزمایشگاه است. برای مثال، اگر آزمایشگاه به آزمونهای UV نیاز دارد، خرید دستگاه VIS فقط به دلیل قیمت کمتر، در نهایت باعث محدودیت جدی خواهد شد.
انتخاب درست، یعنی هماهنگی میان نیاز واقعی، روشهای آزمون، محدوده طول موج، سطح دقت، امکانات نرمافزاری، خدمات پس از فروش و بودجه.
۱۱.۱۰ پرسشهای کلیدی پیش از خرید
پیش از نهایی کردن خرید، بهتر است به پرسشهای زیر پاسخ داده شود:
- آیا آزمونهای آزمایشگاه به ناحیه UV نیاز دارند یا محدوده مرئی کافی است؟
- محدوده طول موج مورد نیاز روشها چیست؟
- دستگاه تکپرتویی کافی است یا دوپرتویی لازم است؟
- آیا اسکن سریع طیف یا دستگاه آرایه دیودی مورد نیاز است؟
- آیا نمونهها حجم کافی دارند یا دستگاه میکروولوم لازم است؟
- چه نوع کووت و لوازم جانبی مورد نیاز است؟
- آیا نرمافزار دستگاه برای رسم منحنی کالیبراسیون و ثبت داده کافی است؟
- آیا خدمات کالیبراسیون، سرویس و تأمین قطعات در دسترس است؟
- آیا دستگاه با الزامات کنترل کیفیت و مستندسازی آزمایشگاه سازگار است؟
۱۱.۱۱ جمعبندی راهنمای خرید
بهترین اسپکتروفوتومتر الزاماً گرانترین یا پیشرفتهترین مدل نیست؛ بلکه دستگاهی است که با نیاز واقعی آزمایشگاه هماهنگ باشد. برای برخی کاربردها، یک دستگاه VIS ساده کافی است. برای آزمونهای فرابنفش، دستگاه UV-Vis ضروری است. برای پژوهشهای سریع یا نمونههای زیستی کمحجم، ممکن است مدلهای آرایه دیودی یا میکروولوم انتخاب بهتری باشند.
در نهایت، خرید موفق زمانی انجام میشود که کاربر علاوه بر قیمت و برند، محدوده طول موج، دقت فتومتریک، نور سرگردان، پایداری خط پایه، نوع کووت، نرمافزار، خدمات پس از فروش و امکان کالیبراسیون را هم بررسی کند.
۱۲. تفاوت اسپکتروفوتومتر UV-Vis، VIS و رنگسنج
در بازار تجهیزات آزمایشگاهی، گاهی چند نام نزدیک به هم دیده میشود: اسپکتروفوتومتر UV-Vis، اسپکتروفوتومتر VIS و رنگسنج یا Colorimeter. این دستگاهها همگی با اندازهگیری برهمکنش نور و نمونه سروکار دارند، اما از نظر محدوده طول موج، طراحی اپتیکی، دقت، نوع کاربرد و قیمت یکسان نیستند.
اشتباه گرفتن این دستگاهها میتواند باعث انتخاب نامناسب شود. برای مثال، دستگاه VIS برای آزمونی که در ناحیه فرابنفش انجام میشود کافی نیست. از طرف دیگر، برای برخی آزمونهای ساده رنگسنجی، خرید یک UV-Vis پیشرفته ممکن است بیش از نیاز واقعی آزمایشگاه باشد.
۱۲.۱ اسپکتروفوتومتر UV-Vis
اسپکتروفوتومتر UV-Vis دستگاهی است که معمولاً هم محدوده فرابنفش و هم محدوده مرئی را پوشش میدهد. در بسیاری از مدلها، محدوده طول موج ممکن است حدود ۱۹۰ تا ۱۱۰۰ نانومتر باشد، هرچند مقدار دقیق باید از کاتالوگ همان مدل بررسی شود.
این دستگاه برای آزمونهایی مناسب است که در ناحیه UV، ناحیه مرئی یا هر دو انجام میشوند. کاربردهایی مانند اندازهگیری برخی ترکیبات دارویی، اسیدهای نوکلئیک، پروتئینها، ترکیبات آلی، یونها، رنگها و روشهای کمی جذبسنجی میتوانند به UV-Vis وابسته باشند.
مزیت اصلی UV-Vis، انعطافپذیری بیشتر و پوشش محدوده وسیعتر طول موج است. به همین دلیل، برای آزمایشگاههایی که روشهای متنوع دارند یا ممکن است در آینده روشهای جدید اضافه کنند، انتخاب آیندهنگرانهتری محسوب میشود.
۱۲.۲ اسپکتروفوتومتر VIS
اسپکتروفوتومتر VIS یا Visible Spectrophotometer فقط محدوده نور مرئی را اندازهگیری میکند. این محدوده معمولاً حدود ۴۰۰ تا ۷۰۰ نانومتر در نظر گرفته میشود، هرچند محدوده دقیق ممکن است در مدلهای مختلف کمی متفاوت باشد.
این دستگاه برای آزمونهایی مناسب است که نمونه یا محصول واکنش در محدوده مرئی جذب دارد. بسیاری از آزمونهای رنگی، آموزشی، کنترل کیفیت ساده و برخی روشهای آب، غذا و شیمی عمومی میتوانند با اسپکتروفوتومتر VIS انجام شوند.
مزیت اصلی VIS، سادگی و هزینه کمتر نسبت به بسیاری از دستگاههای UV-Vis است. اما محدودیت مهم آن این است که برای آزمونهای زیر حدود ۴۰۰ نانومتر مناسب نیست. بنابراین اگر روش آزمایش در ناحیه UV تعریف شده باشد، دستگاه VIS انتخاب درستی نخواهد بود.
۱۲.۳ رنگسنج یا Colorimeter
رنگسنج یا Colorimeter دستگاهی سادهتر برای اندازهگیری شدت رنگ یا جذب نور در چند طول موج یا فیلتر مشخص است. برخلاف اسپکتروفوتومتر که معمولاً امکان انتخاب دقیقتر طول موج یا اسکن طیف را دارد، رنگسنجها اغلب از فیلترهای نوری محدود استفاده میکنند.
رنگسنج برای آزمونهای ساده رنگی، آموزش، کنترل سریع و روشهایی مناسب است که در آنها فقط یک یا چند طول موج مشخص کافی است. این دستگاه معمولاً ارزانتر، سادهتر و قابل حملتر از اسپکتروفوتومتر است.
با این حال، رنگسنج از نظر دقت طول موج، تفکیکپذیری طیفی، انعطافپذیری روشها و قابلیت ثبت طیف، محدودتر از اسپکتروفوتومتر UV-Vis یا VIS است. بنابراین برای روشهای تحلیلی دقیق، پژوهشی یا آزمونهایی که نیاز به انتخاب دقیق طول موج دارند، معمولاً اسپکتروفوتومتر انتخاب مناسبتری است.
۱۲.۴ مقایسه خلاصه UV-Vis، VIS و Colorimeter
| ویژگی | اسپکتروفوتومتر UV-Vis | اسپکتروفوتومتر VIS | رنگسنج / Colorimeter |
|---|---|---|---|
| محدوده طول موج | فرابنفش و مرئی؛ در بسیاری از مدلها حدود ۱۹۰ تا ۱۱۰۰ نانومتر | فقط محدوده مرئی؛ معمولاً حدود ۴۰۰ تا ۷۰۰ نانومتر | معمولاً چند طول موج یا فیلتر مشخص در محدوده مرئی |
| کاربرد اصلی | آزمونهای کمی و کیفی در UV و Visible، کنترل کیفیت، پژوهش، داروسازی، زیستشناسی و شیمی تجزیه | آزمونهای رنگی، آموزشی و روشهایی که فقط در محدوده مرئی انجام میشوند | اندازهگیری ساده رنگ یا جذب در آزمونهای سریع و محدود |
| انتخاب طول موج | معمولاً دقیقتر و گستردهتر؛ بسته به مدل امکان اسکن طیف وجود دارد | انتخاب طول موج در محدوده مرئی | معمولاً محدود به فیلترها یا طول موجهای ثابت |
| امکان اسکن طیف | در بیشتر مدلهای اسپکتروفوتومتر وجود دارد | در بسیاری از مدلها وجود دارد، اما فقط در محدوده مرئی | معمولاً ندارد یا بسیار محدود است |
| دقت و انعطافپذیری | بالاتر و مناسبتر برای روشهای متنوع و حساس | متوسط تا خوب، برای آزمونهای مرئی | محدودتر، مناسب برای آزمونهای ساده و مشخص |
| نوع کووت | برای UV معمولاً کووت کوارتز لازم است؛ برای Visible بسته به روش، شیشه یا پلاستیک هم ممکن است کافی باشد | معمولاً کووت شیشهای یا پلاستیکی مناسب برای Visible کافی است | بسته به طراحی دستگاه و روش، معمولاً کووت یا ویالهای سادهتر استفاده میشود |
| هزینه تقریبی | معمولاً بالاتر | معمولاً کمتر از UV-Vis | معمولاً اقتصادیتر و سادهتر |
| محدودیت اصلی | هزینه بیشتر، نیاز به نگهداری دقیقتر و کووت مناسب برای UV | عدم امکان اندازهگیری در ناحیه فرابنفش | محدودیت در انتخاب طول موج، دقت و کاربردهای تحلیلی پیشرفته |
| انتخاب مناسب برای | آزمایشگاههایی با روشهای متنوع، آزمونهای UV، کنترل کیفیت دقیق و پژوهش | آزمایشگاههایی که فقط آزمونهای مرئی و رنگی انجام میدهند | آموزش، کنترل سریع، آزمونهای رنگی ساده و کاربردهای محدود |
۱۲.۵ کدام دستگاه را انتخاب کنیم؟
اگر آزمایشگاه شما آزمونهایی در ناحیه فرابنفش دارد، یا ممکن است در آینده به روشهای UV نیاز پیدا کند، اسپکتروفوتومتر UV-Vis انتخاب مناسبتری است. این دستگاه انعطافپذیری بیشتری دارد و برای روشهای متنوعتری قابل استفاده است.
اگر همه روشهای آزمایشگاه در محدوده مرئی هستند و نیاز به اندازهگیری زیر ۴۰۰ نانومتر وجود ندارد، اسپکتروفوتومتر VIS میتواند انتخابی سادهتر و اقتصادیتر باشد. این گزینه برای بسیاری از آزمونهای رنگی، آموزشی و کنترل کیفیت عمومی کافی است.
اگر هدف فقط اندازهگیریهای سریع و ساده رنگی در چند روش محدود است، رنگسنج میتواند گزینهای ارزانتر و سادهتر باشد. اما برای روشهایی که نیاز به انتخاب دقیق طول موج، ثبت طیف، تهیه منحنی کالیبراسیون دقیق یا مستندسازی پیشرفته دارند، اسپکتروفوتومتر انتخاب مناسبتری خواهد بود.
۱۲.۶ جمعبندی تفاوتها
تفاوت اصلی UV-Vis، VIS و Colorimeter در محدوده طول موج، دقت انتخاب طول موج، انعطافپذیری و سطح کاربرد است. UV-Vis کاملترین و انعطافپذیرترین گزینه است، VIS برای آزمونهای مرئی مناسب است و Colorimeter بیشتر برای اندازهگیریهای رنگی ساده و محدود به کار میرود.
بنابراین، پیش از خرید باید ابتدا روشهای آزمایشگاه و محدوده طول موج مورد نیاز مشخص شود. انتخاب درست زمانی انجام میشود که دستگاه نه کمتر از نیاز واقعی باشد و نه بسیار پیچیدهتر و پرهزینهتر از کاربرد مورد نظر.
۱۳. جمعبندی
اسپکتروفوتومتر UV-Vis یکی از تجهیزات مهم و پرکاربرد در آزمایشگاههای شیمی، داروسازی، زیستشناسی، صنایع غذایی، آب و محیط زیست و کنترل کیفیت است. این دستگاه با اندازهگیری جذب نور در محدوده فرابنفش و مرئی، امکان بررسی کمی و کیفی بسیاری از نمونهها را فراهم میکند.
اساس کار این دستگاه بر عبور نور از نمونه و اندازهگیری کاهش شدت نور عبوری است. در بسیاری از کاربردهای کمی، قانون بیر-لامبرت رابطه میان جذب، غلظت و طول مسیر نوری را توضیح میدهد. با این حال، اعتبار این رابطه به شرایطی مانند شفاف بودن نمونه، انتخاب طول موج مناسب، قرار داشتن جذب در محدوده خطی، استفاده از Blank مناسب و کیفیت کووت وابسته است.
در انتخاب اسپکتروفوتومتر باید به این نکته توجه شود که همه دستگاهها UV-Vis نیستند. برخی دستگاهها فقط محدوده مرئی را پوشش میدهند و با عنوان VIS Spectrophotometer شناخته میشوند. این دستگاهها برای آزمونهای رنگی و اندازهگیریهای مرئی مناسباند، اما برای روشهایی که به طول موجهای فرابنفش نیاز دارند کافی نیستند.
همچنین رنگسنج یا Colorimeter با اسپکتروفوتومتر یکسان نیست. رنگسنج معمولاً سادهتر، محدودتر و مناسب آزمونهای رنگی مشخص است، در حالی که اسپکتروفوتومتر UV-Vis یا VIS انعطافپذیری بیشتری در انتخاب طول موج، ثبت طیف و اجرای روشهای تحلیلی دارد.
در خرید دستگاه، باید محدوده طول موج، دقت طول موج، دقت فتومتریک، نور سرگردان، پایداری خط پایه، نوع طراحی نوری، نوع آشکارساز، نرمافزار، نوع کووت، خدمات پس از فروش، امکان کالیبراسیون و نیاز واقعی آزمایشگاه بررسی شود. بهترین دستگاه الزاماً گرانترین یا پیشرفتهترین مدل نیست؛ بلکه دستگاهی است که با روشهای آزمون، نوع نمونه، سطح دقت و امکانات آزمایشگاه هماهنگ باشد.
در نهایت، حتی یک اسپکتروفوتومتر مناسب نیز بدون نگهداری صحیح، کنترل عملکرد، انتخاب درست Blank، استفاده از کووت مناسب، آمادهسازی صحیح نمونه و مستندسازی نتایج نمیتواند دادههای قابل اعتماد تولید کند. بنابراین، استفاده موفق از UV-Vis فقط به داشتن دستگاه وابسته نیست؛ بلکه به رعایت یک مجموعه کامل از اصول علمی، فنی و عملیاتی نیاز دارد.
۱۴. منابع و مراجع
منابع زیر برای تدوین و کنترل علمی این مقاله استفاده شدهاند. در انتخاب منابع، اولویت با کتابهای مرجع شیمی تجزیه، استانداردهای فنی و اسناد رسمی سازندگان معتبر بوده است.
- Skoog, D. A., Holler, F. J., & Crouch, S. R. Principles of Instrumental Analysis. Cengage Learning.
- Harris, D. C. Quantitative Chemical Analysis. W. H. Freeman / Macmillan Learning.
- Pavia, D. L., Lampman, G. M., Kriz, G. S., & Vyvyan, J. R. Introduction to Spectroscopy. Cengage Learning.
- ASTM International. ASTM E275-08(2022): Standard Practice for Describing and Measuring Performance of Ultraviolet and Visible Spectrophotometers.
- Shimadzu. UV-1900i Plus UV-Vis Spectrophotometer.
- Shimadzu Scientific Instruments. UV-1900i Plus UV-Vis Spectrophotometer - Specifications.
- Agilent Technologies. Cary 60 UV-Vis Spectrophotometer Brochure.
- Thermo Fisher Scientific. Evolution One/One Plus UV-Vis Spectrophotometers.
- Thermo Fisher Scientific. Evolution One and One Plus UV-Visible Spectrophotometers - Guaranteed Specifications.
نکته نگهداری: لینک منابع در بازبینیهای دورهای مقاله کنترل میشوند. در صورت تغییر آدرس یک سند، عنوان منبع همچنان برای جستوجو و بازیابی نسخه رسمی قابل استفاده خواهد بود.
